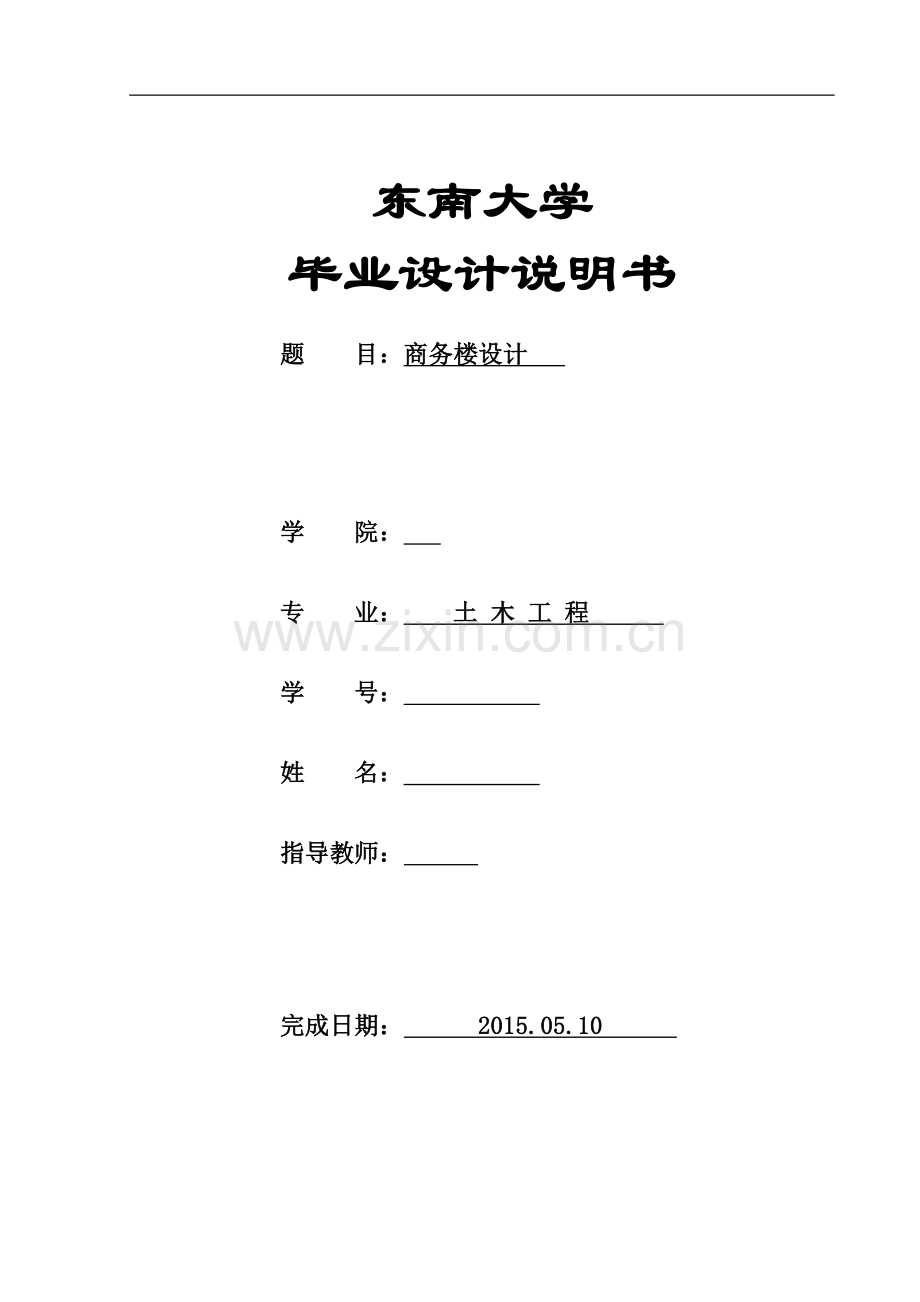

东南大学
毕业设计说明书

题 目：商务楼设计

学 院：
专 业： 土 木 工 程
学 号：
姓 名：
指导教师：

完成日期： 2015.05.10

东南大学
毕业论文（设计）任务书

论文（设计）题目： 商 务 楼 设 计
学号： 姓名： 专业： 土木工程
指导教师： 系主任：

一、设计题目：
毕业设计任务书
商务楼设计
为满足城市和人民生活水平发展的需要，江苏省南京市天马房地产开发有限责任公司拟于2011年在南京市市长江北路和黄河北路之间的黄金地段开发一个名为“南京宁泰商务楼”高档精品商务大楼，东西向为长江北路和黄河北路；南北向城市次干线。
二、开题报告
1. 选题的背景（限300字内）
题目来源和设计目的及意义：精炼概述我国目前房地产的市场形势、发展趋势，结合国民经济和社会发展中需要解决的供求关系来论述你所设计的建筑的应用特点。
2. 市场调研与资料收集（限400字内）
该类建筑的特点和存在的问题，市场需求预测，收集的主要资料(同类型建筑的设计说明、图纸、设计指南和规范等)，附参考文献。
3. 设计构想（包括建筑、结构、施工，限500字内）
主要是设计内容，包括以下方面：建筑构思和设计理念(单体建筑的特色和创新理念，可参考建筑设计投标的说明书，网上很多)；预期的结构方案，关键设计问题的说明；预期的施工方案。
4. 预期设计成果
5. 设计规划（限300字内）
设计项目的周进度大致安排和阶段进度安排
6. 开题报告写作要求
最多三个页面；文字精炼
三、设计条件
1. 建筑基地
商务大楼位于城市主干道旁，交通方便。如图1所示，基地内还需考虑绿化布置。

图1用地规划
2. 水文地质资料
(1) 地形概况：拟建场地内地形平整，地面标高在28.50-29.00之间；
(2) 地下水位：钻探毛标高为28.000m处未见地下水；钻孔位置和地质剖面图见地质剖面布置图和钻孔位置平面布置图：

图2 钻孔位置和地质剖面图
(3) 承载力特征值:
土层：自上而下为
①人工填土，厚约2.0m，地基承载力特征值fak=60kN/㎡
②粘性土，厚约5.0-7.0m，地基承载力特征值fak=280kN/㎡
③粉砂，厚约15m。地基承载力特征值fak=350kN/㎡
3. 场地条件
拟建场地假定位于抗震设防烈度7度区，设计基本地震加速度为0.1g；场地类别为II类场地，设计地震分组为第二组。
4. 气象资料
该地区主导风向全年为西北风，夏季为东南风，基本风压与基本雪压分别为W0=0.35 kN/㎡和S0=0.2 kN/㎡，常年气温差值约38℃。
5. 施工条件和送配能力
模板：采用定型组装钢竹复合模板，脚手架采用扣件钢管脚手架；
材料运输条件：各类材料由公路运到工地；
设备条件：有各类塔吊、井架、混凝土、砂浆搅拌机等供工地选用。
水电条件：照明、动力电可从主要马路接入，上下水均可与市政管网接通。
以下材料假定供应较好。
混凝土空心砌块：容重11.8kN/m3，390×190×190
水 泥：容重16.0 kN/m3，袋装压实；
水泥砂浆：容重20 kN/m3，M5-M10；
泊 油：容重12.0 kN/m3；
粘 土：容重18.0kN/m3；
素混凝土：C20-C50，容重22~24 kN/m3；
钢 筋：HPB235，HRB335，HRB400，主要受力钢筋建议采用HRB335。
四、建筑规模与一般要求
1. 建筑规模
拟建商务楼为丙类建筑，设计使用年限50年。根据市规划局批准的建设规划许可，该商务楼的总建筑面积控制在4000㎡左右，建筑层数为4~6层。结构形式为钢筋混凝土框架结构结构。
2. 建筑功能要求
(1) 商务楼至少考虑两种建筑使用功能(建议底下两层做酒店，上部楼层做客房)，各主要用房的面积、高度及采光、通风、朝向、遮阳等均要满足相关规范的要求；本商务楼西面和南面临城市主干道，位于交通要道位置，要求立面设计具有较强的现代风格；
(2) 消防楼梯间1~2个，楼梯、走廊等设计应满足相关规范要求，楼梯间开间尺寸≥3.0m，安全疏散和防火应满足国家防火规范要求；
(3) 屋顶为上人屋顶，可设计屋顶花园、女儿墙及排烟管；
(4) 按国家有关规范满足消防及其他要求，按规范设置伸缩缝和沉降缝；
3、建筑轴线尺寸及标高建议
建议底下两层层高3.9m，其它各层层高为3.3m；建议开间和进深柱距6.0~9.0m；室内外高差取0.15～0.45m；室内首层地面±0.00的绝对标高为28.50m。
五、设计内容
1. 建筑部分
在建筑方案的基础上，进行建筑设计。开拓思路，勇于创新，鼓励大胆的创意。
(1) 建筑设计说明
(2) 底层平面设计
(3) 标准层平面设计
(4) 屋顶平面设计
(5) 立面设计（南北向立面各一个、东西向立面只要选画一个）
(6) 剖面设计1个(选择特征位置及楼梯间剖切)
(7) 檐口详图设计1个
2. 结构部分
(1) 结构设计说明；
(2) 基础平面布置设计(基础梁不同的梁编不同的梁号)和基础大样设计
(3) 楼面层和屋面层结构布置设计(不同的梁编不同的梁号)；
(4) 具有代表性的一榀横向框架结构的计算和绘图(不能用平法表示)；
(5) 标准层的现浇板设计与绘图或一个的楼梯的设计与绘图。
3. 施工组织设计部分
要求完成单位工程施工组织设计，一个主要的施工过程设计。
(1) 单位工程施工组织设计的要求；
① 拟订施工方案；
② 编制单位工程施工进度计划；
③ 单位工程施工平面图
(2) 施工过程设计
施工过程组织设计要求在基础(含土方)工程施工和主体结构施工中任选一个进行设计，具体内容及要求：
① 计算工程量；
② 选择施工方法，确定施工顺序，选定各种机具设备并计算台数；
③ 进行有关施工过程的平面布置；
④ 整个工程的进度安排，要求绘制横道图；
⑤ 基础（含土方）或主体工程要求绘制网络图；
⑥ 拟订技术、质量、安全措施。
六、设计成果
1. 设计文字说明书
(1) 中英文工程概况；
(2) 建筑设计说明书
(3) 结构设计说明书
(4) 结构计算书
(5) 施工组织设计说明书
(6) 工程量计算
2. 设计图纸（如果有变化，另行通知）
(1) 建筑施工图(大样图1:20，其他均要1:100)
(2) 结构施工图(自主确定比例，但要求图面布置合理)
(3) 施工平面图1张，施工进度计划1张
注：要提交全套设计图纸的打印图和6张2号手工图
手工图内容：4张2号建筑施工图(底层平面图、标准层平面图、立面图、剖面图、节点详图) 2张2号结构施工图(基础平面图和基础大样图、一榀框架的配筋图)

七、参考资料
1. 中华人民共和国国家标准,《建筑结构荷载规范》 GB50009-2013, 中国建筑工业出版社, 2013年.
2. 中华人民共和国国家标准,《房屋建筑制图统一标准》 GB/T50001-2001,中国建筑工业出版社, 2001年.
3. 中华人民共和国国家标准,《总图制图标准》GB/T50103-2001, 中国建筑工业出版社, 2001年.
4. 中华人民共和国国家标准,《建筑制图标准》GB/T50104-2001, 中国建筑工业出版社, 2001年.
5. 中华人民共和国国家标准,《建筑结构制图标准》 GB/T50105-2001, 中国建筑工业出版社, 2001年.
6. 中华人民共和国国家标准, 《混凝土结构设计规范》GB50010-2010, 中国建筑工业出版社, 2010年.
7. 中华人民共和国国家标准, 《建筑抗震设计规范》GB5001l-2010, 中国建筑工业出版社, 2010年.
8. 中华人民共和国国家标准,《建筑地基基础设计规范》GB50007-2002, 中国建筑工业出版社, 2002年.
9. 中华人民共和国国家标准, 《高层民用建筑设计防火规范》GB50045-95, 中国建筑工业出版社, 2001年.
10. 中华人民共和国行业标准，《高层建筑混凝土结构技术规程》JGJ3-2002，中国建筑工业出版社，2002年.
11. 《建筑施工手册》 (第三版).
12. 中华人民共和国行业标准,《中南地区通用建筑标准图集》.

土木工程系
2015年3月

东 南 大 学
毕业论文（设计）评阅表
学号 姓名 专业 土木工程
毕业论文（设计）题目： 商 务 楼 设 计
评价项目
评 价 内 容

选题
1.是否符合培养目标，体现学科、专业特点和教学计划的基本要求，达到综合训练的目的；
2.难度、份量是否适当；
3.是否与生产、科研、社会等实际相结合。

能力
1.是否有查阅文献、综合归纳资料的能力；
2.是否有综合运用知识的能力；
3.是否具备研究方案的设计能力、研究方法和手段的运用能力；
4.是否具备一定的外文与计算机应用能力；
5.工科是否有经济分析能力。

论文
（设计）
质量
1.立论是否正确，论述是否充分，结构是否严谨合理；实验是否正确，设计、计算、分析处理是否科学；技术用语是否准确，符号是否统一，图表图纸是否完备、整洁、正确，引文是否规范；
2.文字是否通顺，有无观点提炼，综合概括能力如何；
3.有无理论价值或实际应用价值，有无创新之处。

综

合

评

价

康众同学的毕业设计选题符合培养目标，能较好的体现学科、专
业特点和教学计划的基本要求，能达到综合训练的基本目的，难度适
中。查阅文献、综合归纳资料、综合运用知识的能力达到基本要求；
具备基本的设计、计算、分析与计算机应用能力。图表较完备，但不
太整洁，文字较通顺。工作量不太饱满，计算书、图纸达到基本要求。

评阅人：
年 月 日

东 南 大 学
毕业论文（设计）鉴定意见

学号： 姓名： 专业： 土木工程
毕业论文（设计说明书） 88 页 图 表 62 张

论文（设计）题目： 商 务 楼 设 计
内容提要：
1．建筑部分：该建筑属于框架结构，总面积为3880.8平方米，共5层，底
层和二层3.9米，其它层3米。建筑中绘制了底层，标准层，顶层，屋顶，正立面，侧
立面，剖面等平面图。
2. 结构部分：结构体系选型：整个建筑选用框架结构，对框架结构布置图，标
准层、顶层的结构布置图，还有梁柱的配筋结构进行荷载计算，内力计算，内力组合，
梁柱配筋和基础设计。同时汇出了基础布置图，标准层和顶层的结构布置图，还有5轴
框架梁柱配筋图。
3. 施工部分：对基础和主体的工程量进行计算，并根据各自的时间定额计算各
个施工段的工期，然后画出了施工进度图；简单介绍了一些施工方法和施工时应该注意
的问题，并对施工做一些文明规定。

指导老师评语

康众同学能按照毕业设计任务书的要求，在规定时间内勉强完成任务书中的规定任务，设计、计算、绘图能力达到基本要求。设计方案基本合理，结构概念尚清楚，计算步骤正确，图面质量一般，该生学习态度尚可，工作量不太饱满，能遵守纪律。
同意参加毕业设计答辩。

指导老师：
年 月 日

答辩简要情况及评语
康众同学毕业设计的方案设计、结构布置较合理，计算步骤正确，图面质量一般，
计算书基本符合标准格式的要求；设计成果基本达到规定的要求。
答辩汇报基本能表达清楚，有一定的表达能力，回答问题基本准确，同意通过毕业设计答辩。
答辩成绩评为及格。

答辩小组组长：
年 月 日
答辩委员会意见

答辩委员会主任：

年 月 日

南京宁泰商务楼设计
摘要: 本工程为南京市拟建的宁泰商务楼。按使用功能将建筑分为5层。主体高度为17.7 m。建筑总面积3880.8 m2。本建筑物防火等级二级，抗震设防烈度7度。
本工程结构设计采用钢筋混凝土框架结构，结构计算按横向框架承重分析。内力计算考虑以下五种荷载作用：即竖向恒(活)载作用下的内力，重力荷载代表值作用下的内力，水平风载作用下的内力以及地震荷载作用下的内力。在进行截面抗震设计时，柱按偏压构件计算，为保证延性框架要“强剪弱弯，强柱弱梁，强节点弱构件，强锚固”的设计原则，且满足构造要求。
关键词: 钢筋混凝土，框架,结构计算，抗震设计

The Design of Xiaokang office Building
Abstract: This engineering is a multistorey teaching building of xiaokang office building intending to set up inxiangtan. According to using function, the building consists of eleven layers’ tall building .The high is 17.7 m of Main floor .Total building area is 3880.8 m2. This building resistant fire is second class, and the anti-seismic garrison is seven degree.
This engineering construction design adoption the frame construction by reinforced concrete, being calculating the structure, the lateral structure is lacked as frame system and is analysis. internal force calculation consider including five loads, they are design value of dead load(live load) and representative value of gravity load, horizontal wind load and the other is earthquake load. Being underway the design of cross-section anti-seismic, we look the column as stubbornly pressed member to compute. In the interest of the assurance of the frame-work ability continue, we adhere to the design principle is “stranger column and weaker beam, stranger shear force and weaker bending, stranger joint stronger anchorage”. And the cross-section must to meet the demand of construction.
Keyword: reinforced concrete, frame, calculation of structure, design of antiseismic
目 录
第1章 建筑设计说明 1
1.1 概述 1
1.1.1 工程概况 1
1.1.2 建筑基地 1
1.1.3 建筑规模与要求 1
第2章 结构设计 3
2.1 设计技术条件 3
2.1.1 建筑技术条件 3
2.1.2 抗震设防条件 3
2.2 结构选型与结构布置 3
2.2.1 结构选型 3
2.2.2 结构布置 4
2.3 计算模型及计算简图 5
2.3.1 模型简化说明 5
2.3.2 计算单元的确定 5
2.3.3 框架梁柱线刚度计算 5
2.4 荷载计算 10
2.4.1 恒载标准值计算 10
2.4.2 活荷载标准值计算 11
2.4.3 竖向荷载作用下框架受荷总图 12
2.4.4 水平地震作用计算及内力、位移分析 16
2.4.5 重力荷载标准值计算 16
2.4.6 重力荷载代表值计算 19
2.4.7 等效重力荷载代表值计算 20
2.4.8 水平位移验算 20
2.4.9 横向自振周期计算 22
2.4.10 水平地震作用及楼层剪力计算 23
2.4.11 水平地震作用下的位移验算 24
2.4.12 水平地震作用下的框架内力计算 24
2.4.13 水平风荷载作用下的位移及内力计算 29
2.5 内力计算 35
2.5.1 弯矩分配系数计算 35
2.5.2 框架在竖向荷载作用下的内力计算 35
2.6 框架内力组合 51
2.6.1 控制截面的确定 51
2.6.2 内力组合中数据调整 51
2.6.3 内力组合 53
2.7 框架梁柱截面配筋 59
2.7.1 框架梁柱截面配筋 59
2.7.2 框架梁截面设计 62
2.8 楼梯设计 65
2.8.1 设计参数 65
2.8.2 踏步设计 65
2.8.3 斜梁设计 67
2.8.4 平台板设计 68
2.8.5 平台梁设计 69
2.9 基础设计 65
2.9.1 基础荷载标准组合值计算 70
2.9.2 地基承载力特征值计算 70
2.9.3 A柱基础设计 70
第3章 施工组织设计 74
3.1 工程概况 74
3.1.1 建筑、结构概况： 74
3.1.2 屋面、装饰工程概况 74
3.1.3 施工条件 74
3.2 施工方案 75
3.2.1 施工阶段的划分 75
3.2.2 施工段的划分 75
3.2.3 施工顺序 75
3.2.4 主要分部、分项工程施工方法 76
3.3 施工进度计划 78
3.3.1 施工准备 78
3.3.2 技术准备 78
3.3.3 生产准备 79
3.3.4 施工进度计划 81
3.4 施工平面图 81
3.4.1 场地的布置 81
3.4.2 施工平面图 83
3.5 主要技术组织措施 83
3.5.1 质量保证措施 83
3.5.2 技术资料管理措施 84
3.5.3 安全措施 85
3.5.4 消防措施 85
3.5.5 场容及环保措施 85
3.5.6 降低成本及成品保护措施 85
3.5.7 高温、雨季及冬季施工措施 86
致谢 88

第1章 建筑设计说明
1.1概述
1.1.1 工程概况
本工程为南京宁泰商务楼，建筑为5层的钢筋混凝土框架结构（一二层为酒店，上部作客房）。建筑物室内外高差为0.45 m，建筑总面积为3880.8 m2。设计建筑防火等级2级，抗震设防7度，使用年限为50年。
1.1.2建筑基地
商务大楼位于城市主干道旁，交通方便。如图1所示，基地内还需考虑绿化布置。

图1.1用地规划
1.1.3 建筑规模与要求
1.建筑规模
(1)建筑面积：3880.8 左右
(2)建筑层数：5层；
(3)层 高：一、二层3.9 m，三～五层层高3.3 m。
(4)结构类型：钢筋混凝土结构；
(5)结构体系：框架结构；
(6)柱网尺寸：7.2×（7.2+2.4+7.2）㎡。
2.建筑要求
（1）要求酒店流线与客房流线顺畅并互不干扰；
（2）临街的造型与装饰做重点处理；
（3）在内部空间处理上，酒店与客房两部分应相互配合协调，以满足结构与构造的技术要求。
（4）基地总平面要求建筑布局合理，适当考虑室内庭院及室外周围环境，室外应预留停车位置（包括单车、摩托车、小轿车）及回车余地。
（5）外装饰： 新颖、美观，采用材料既能体现整体美观设计要求，又能长久耐用；窗户全部采用铝合金或塑钢窗户，采用铝合金玻璃门；屋面防水采用Ⅱ级防水，并应考虑保温、隔热、通气的使用要求；
（6）按国家有关规范满足消防及其他要求。

第2章 结构设计
2.1 设计技术条件
2.1.1 建筑技术条件
1、气象条件
（1）温度：常年气温差值38 ℃
（2）主导风向：全年为西北风，夏季为东南风
（3）雨雪条件：基本雪压S=0.2 KN/㎡
2、地震设计烈度： 7度,设计分组选第二组。
3、工程地质条件
（1）地形： 拟建场地地形较平坦，高差不超过0.5m
（2）土层： 自上而下为：①人工填土，厚约2.0m;②粘性土，厚约5.0-7.0m，地基承载力特征值为280KN/㎡；③粉砂，厚约15m，地基承载力特征值为350 KN/㎡。
（3）地下水：钻探毛标高为28.00m处未见地下水。

4、材料供应：
三材由建材公司供应，品种齐全。
其他材料均可由建材市场供应。
5、施工条件：
承建单位的劳动力和施工机械均能满足施工要求，为施工服务的附属企业如：木材加工厂、钢筋混凝土预制构件厂等都在5km范围内；各种材料、半成品等供应站均在10 km以内，运输条件较好；钢管脚手架、模板、各类塔吊、井架、混凝土搅拌机等可供选用；建设单位保证水、电供应；工程施工期限：参见定额工期。
2.1.2 抗震设防条件
抗震设防类别为丙类,设防烈度为7度,Ⅱ类场地土,地震分组为第二组。
2.2 结构选型与结构布置
2.2.1 结构选型
1.结构体系选型
(1)根据办公楼建筑功能的要求，为使建筑平面布置灵活，获得较大和较小的使用空间，同时考虑工程要求7度抗震设防，故采用钢筋混凝土框架结构体系；
(2)屋(楼)面结构采用现浇整体式，刚柔性相结合的屋面；
(3)楼梯结构采用钢筋混凝土梁式楼梯。
(4)天沟采用现浇天沟；
(5)基础采用柱下独立基础。
2.件材料选择
(1)板：现浇钢筋混凝土板厚120 mm；
(2)框架梁柱：采用现浇钢筋混凝土结构；
(3)墙体：外侧墙体采用200 mm厚混凝土小型空心砌块砖，重度γ=11.8 kN/m3;内隔墙采用240 mm厚混凝小型土空心砖，重度γ=11.8 kN/m3；
(4)混凝土强度：梁柱板均采用C30混凝土；
(5)钢筋：纵向受力钢筋采用热轧钢筋HRB400，其余采用热轧钢筋HPB235；
(6)门窗：门有玻璃门和木门，窗有铝合金窗。
2.2.2结构布置
1.结构承重方案选择
根据建筑功能要求及建筑物可用的占地平面地形，将建筑布置为矩形型，采用框架纵横向结构布置，及采用纵横双向框架承重方案，结构平面布置见图2.1（具体尺寸详见结构施工图）：
2.截面尺寸估算
一般情况下，框架梁的截面尺寸可按下列公式估算：
（2.1）
（2.2）
且梁的截面宽度不宜小于200 mm,其中纵横向梁跨度均为7.2 m，由此估算的梁截面尺寸如下：
框架主梁：b×h=250mm×600mm
框架次梁：b×h=200mm×500mm
(2)截面尺寸估算：
柱的轴压比应小于轴压比限值的要求：

（2.3）

C30混凝土：

求得： （2.4）

上式中的1.2为荷载分项系数，5表示底层柱承受其上5层的荷载。N按底层中柱的负荷面积考虑 ，取柱截面为正方形，柱截面边长为440 mm, 综合实际情况，并综合考虑其他因素，取柱截面尺寸为600 mm×600 mm。纵向受拉钢筋抗震锚固长度=41d，梁内钢筋伸至边柱内长度≥0.4=0.4×41d=16.4d=16.4×25 mm=410 mm,故柱子截面满足此抗震构造要求。

2.3计算模型及计算简图
2.3.1 模型简化说明
三个假设：
1.平面结构假定：认为每一方向的水平力只由该方向的抗侧力结构承担，垂直于该方向的抗侧力结构不受力；
2.楼板在自身平面内在水平荷载作用下，框架之间不产生相对位移；
3.不考虑水平荷载作用下的扭转作用。
2.3.2 计算单元的确定
计算单元如图2.1所示
2.3.3 框架梁柱线刚度计算
结合本建筑的平面和柱网布置情况，本设计基础选用独立基础，基础顶面标高为-1.0 m，框架计算单元如图2.1所示，取3轴上的一榀框架计算，假定框架柱嵌固于基础地顶面，框架梁与柱刚接。由于柱的截面形心上下重合，故梁跨度等于截面形心轴线的距离。底层柱高从基础顶面算至二层楼面为6.35 m，第二层3.9 m其余各层均为3.3 m。
梁柱均采用混凝土C30,EC =3.00×104 N/mm2；
框架梁柱截面惯性矩计算公式为：
（2.5）
框架梁柱线刚度计算公式为：
（2.6）

图2..1 计算单元图（图中阴影部分）

1．柱子的计算
第一层柱子

第二层柱子

标准层柱子

2．梁计算
考虑到整体现浇梁板结构中，板对梁的有利作用，对中框架取，对边框架取。为矩形截面框架梁的惯性矩。
(1)5轴中框架梁
AB、CD跨梁

BC跨梁

（2）边框架梁
AB、CD跨梁

BC跨梁

3. 框架梁柱相对线刚度计算
令三至五层的柱子线刚度 i=1.0,则其余各杆件的相对刚度为：
首层柱子
第二层柱子
AB,CD跨梁
BC跨梁
同理可得到边框架相对线性刚度为：

依据以上计算结果，框架主的相对线度如下图，是计算各节点杆端弯矩分配系数的依据。
计算结果见表2..1及表2..2，框架计算简图见图2.2所示

梁截面特性计算表2.1

中框架梁1~5
梁编号

截面宽b/mm
截面高
h/mm
梁跨L/mm
混凝土弹性模量

截面惯性矩

线刚度

相对刚度

AB跨
250
600
7200
30000
4.5×
3.6
0.38
BC跨
250
600
2400
30000
4.5×
9
1.14
CD跨
250
600
7200
30000
4.5×
3.6
0.38

边框架梁1～5层
梁编号

截面宽b/mm
截面高
h/mm
梁跨L/mm
混凝土弹性模量

截面惯性矩

线刚度

相对刚度

AB跨
250
600
7500
30000
4.5×
2.7
0.29
BC跨
250
600
3000
30000
4.5×
6.75
0.86
CD跨
250
600
7500
30000
4.5×
2.7
0.29

柱截面特性计算表2.2
层数
混凝土强度
柱子编号
截面宽
截面高
柱高
混凝土弹性模量
截面惯性矩
线刚度

相对线刚度
1
C30
A B C D
600
600
6350
30000
1.08
5.89×
0.52
2
C30
A B C D
600
600
3900
30000
1.08
7.2×
0.85
3～5
C30
A B C D
600
600
3300
30000
1.08
9.82×
1.00

图2..2 框架梁柱相对线刚度

2.4 荷载计算
2.4.1 恒载标准值计算
1.屋面（上人）恒载
40厚细石混凝土保护层 0.04m×22KN/m³=0.88 kN/m2
三毡四油防水层 0.4 kN/m2
20厚1：2水泥砂浆找平层 20 kN/m3×0.02 m＝0.40 kN/m2
100厚水泥蛭石保温层 0.1m×5KN/m³=0.5 kN/m2
120厚现浇钢筋混凝土楼板 25 kN/m2×0.12 m＝3.0 kN/m2
20厚混合砂浆板底抹灰 17 kN/m3×0.02 m＝0.34 kN/m2
合计： 5.02 kN/m2
2.楼面恒载
大理石面层，水泥砂浆擦缝
30厚1：3干硬性水泥砂浆，面上撒2厚素水泥
水泥浆结合层一道 1.2 kN/m2
120厚现浇钢筋混凝土板 25 kN/m3×0.12 m＝3.0kN/m2
V型轻钢龙骨吊顶 0.25 kN/m2
合计： 3.95 kN/m2
3.梁自重
主 梁： b×h＝250mm×600mm
次 梁： b×h＝200mm×500mm
基础梁： b×h＝250mm×400mm
主梁自重：25 kN/m3×0.25 m×（0.6－0.1）m+2×（0.6－0.1）m×0.17 kN/m3＝3.3 kN/m
次梁自重： 25 kN/m3×0.2 m×（0.5－0.1）m+2×（0.5－0.1）m×0.17 kN/m3＝2.14 kN/m
基础梁自重： 25 kN/m3×0.25 m×0.4 m＝2.50 kN/m
4.柱自重
b×h=600mm×600mm
自重： 25 kN/m3×0.6 m×0.6 m＝9 kN/m
抹灰层：10厚混合砂浆 17 kN/m3×0.01 m×0.6 m×4＝0.408 kN/m
合计： 9.41 kN/m
(1)外纵墙自重（混凝土空心砌块）
底层：
纵墙 11.8 kN/m3×1.8 m×0.24 m＝5.1 kN/m
铝合金窗 0.35 kN/m2×2.1 m×＝0.74 kN/m
外墙面贴釉面砖 0.5 kN/m2×（3.9－2.1）m＝0.9kN/m
内墙面20厚抹灰 17 kN/m3×（3.9－2.1）m×0.02 m ＝0.61 kN/m
合计 7.35 kN/m
第二层：
纵墙 11.8 kN/m3×1.8 m×0.24 m＝5.1 kN/m
铝合金窗 0.35 kN/m2×2.1 m×＝0.74 kN/m
外墙面贴釉面砖 0.5 kN/m2×（3.9－2.1）m＝0.9kN/m
内墙面20厚抹灰 17 kN/m3×（3.9－2.1）m×0.02 m ＝0.61 kN/m
合计 7.35 kN/m

第三至五层：
纵墙 11.8 kN/m3×1.8m×0.24 m＝3.398kN/m
铝合金窗 0.35 kN/m2×2.1m＝0.525 kN/m
外墙面贴釉面砖 0.5 kN/m2×（3.3－2.1）m＝0.6 kN/m
内墙面20厚抹灰 17 kN/m3×（3.3－2.1）m×0.02 m ＝0.408kN/m
合计
