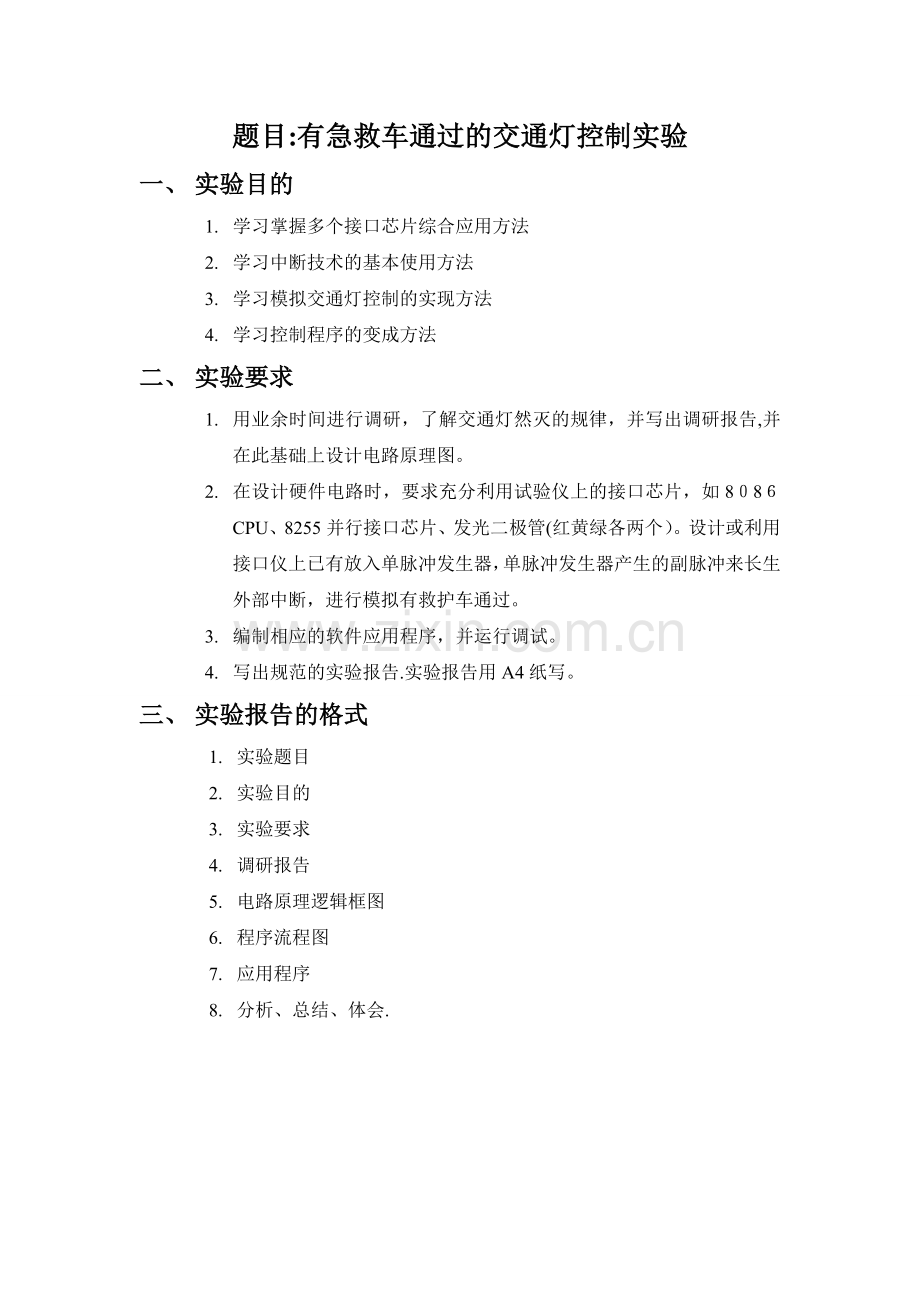

题目:有急救车通过的交通灯控制实验
一、 实验目的
1. 学习掌握多个接口芯片综合应用方法
2. 学习中断技术的基本使用方法
3. 学习模拟交通灯控制的实现方法
4. 学习控制程序的变成方法
二、 实验要求
1. 用业余时间进行调研，了解交通灯然灭的规律，并写出调研报告,并在此基础上设计电路原理图。
2. 在设计硬件电路时，要求充分利用试验仪上的接口芯片，如8０8６CPU、8255并行接口芯片、发光二极管(红黄绿各两个）。设计或利用接口仪上已有放入单脉冲发生器，单脉冲发生器产生的副脉冲来长生外部中断，进行模拟有救护车通过。
3. 编制相应的软件应用程序，并运行调试。
4. 写出规范的实验报告.实验报告用A4纸写。
三、 实验报告的格式
1. 实验题目
2. 实验目的
3. 实验要求
4. 调研报告
5. 电路原理逻辑框图
6. 程序流程图
7. 应用程序
8. 分析、总结、体会.

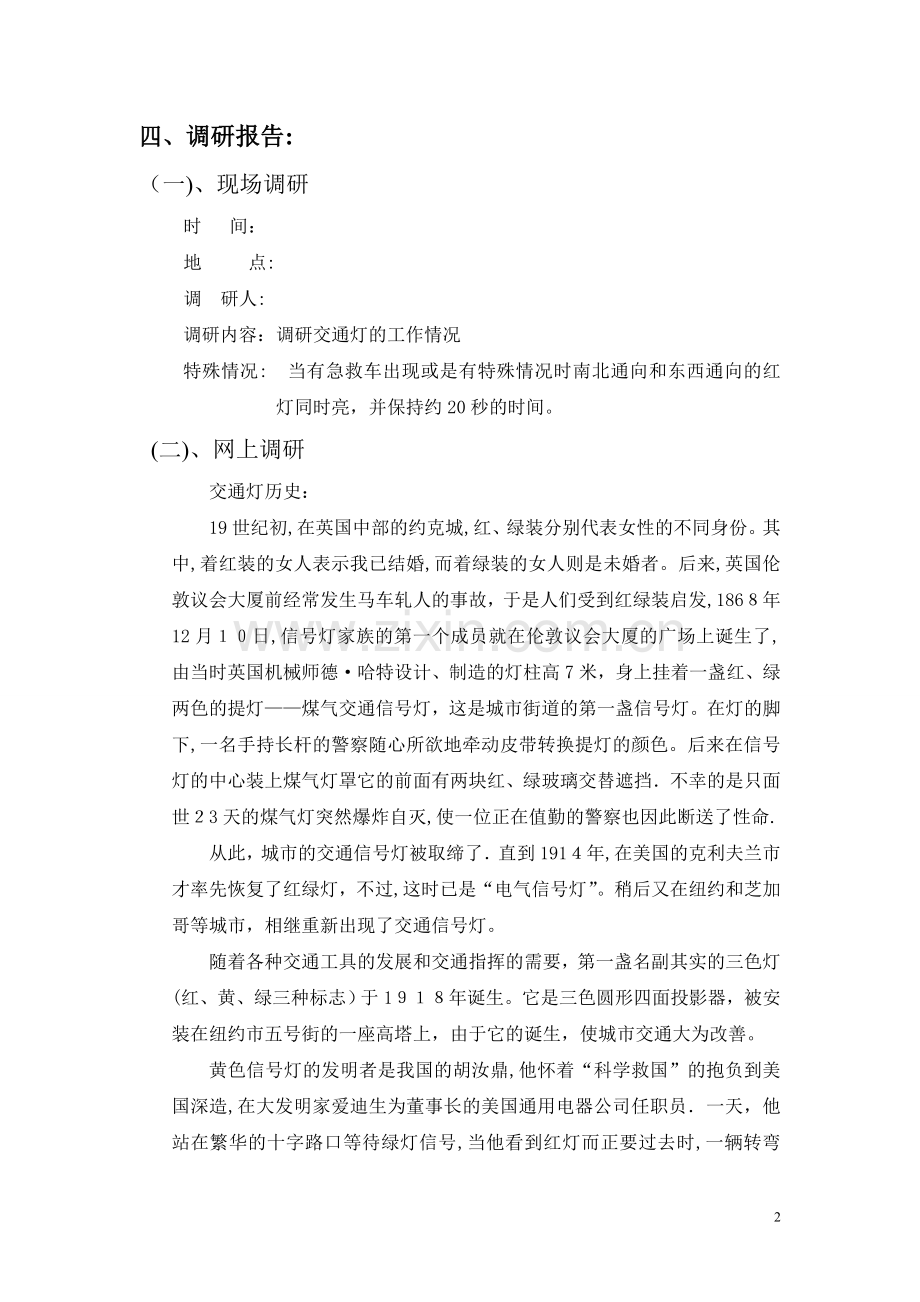

四、调研报告:
（一)、现场调研
时 间：
地　 　点:
调　研人:
调研内容：调研交通灯的工作情况　
特殊情况:　当有急救车出现或是有特殊情况时南北通向和东西通向的红灯同时亮，并保持约20秒的时间。
(二)、网上调研
交通灯历史：
19世纪初,在英国中部的约克城,红、绿装分别代表女性的不同身份。其中,着红装的女人表示我已结婚,而着绿装的女人则是未婚者。后来,英国伦敦议会大厦前经常发生马车轧人的事故，于是人们受到红绿装启发,186８年12月１０日,信号灯家族的第一个成员就在伦敦议会大厦的广场上诞生了,由当时英国机械师德·哈特设计、制造的灯柱高7米，身上挂着一盏红、绿两色的提灯——煤气交通信号灯，这是城市街道的第一盏信号灯。在灯的脚下,一名手持长杆的警察随心所欲地牵动皮带转换提灯的颜色。后来在信号灯的中心装上煤气灯罩它的前面有两块红、绿玻璃交替遮挡．不幸的是只面世２3天的煤气灯突然爆炸自灭,使一位正在值勤的警察也因此断送了性命.
从此，城市的交通信号灯被取缔了．直到191４年,在美国的克利夫兰市才率先恢复了红绿灯，不过,这时已是“电气信号灯”。稍后又在纽约和芝加哥等城市，相继重新出现了交通信号灯。　
随着各种交通工具的发展和交通指挥的需要，第一盏名副其实的三色灯(红、黄、绿三种标志）于1９１８年诞生。它是三色圆形四面投影器，被安装在纽约市五号街的一座高塔上，由于它的诞生，使城市交通大为改善。
黄色信号灯的发明者是我国的胡汝鼎,他怀着“科学救国”的抱负到美国深造,在大发明家爱迪生为董事长的美国通用电器公司任职员．一天，他站在繁华的十字路口等待绿灯信号,当他看到红灯而正要过去时,一辆转弯的汽车呼地一声擦身而过,吓了他一身冷汗.回到宿舍，他反复琢磨，终于想到在红、绿灯中间再加上一个黄色信号灯，提醒人们注意危险．他的建议立即得到有关方面的肯定。于是红、黄、绿三色信号灯即以一个完整的指挥信号家族,遍及全世界陆、海、空交通领域了。
通过对兴城市医院路口交通灯变化规律的调研，我看到了交通灯变化的现象，并从中找到了变化的规律,了解交通灯在现代交通运输中的重要作用。它是交通安全行驶的指示灯，为减少交通事故的发生，为人们的安全生活提供了保障。
本路口的交通灯功建的比较早所以能还不够完善，没有指使车辆转向和根据车流量来规定通行时间等,但已经符合本设计的要求,能实现急救车通过等紧急情况。

五、调研分析
（一)规律描述::
１、系统初始化东西南北全部红灯；延迟20秒.
2、东西路口绿灯亮，南北路口红灯亮；延迟2０秒．
３、东西路口黄灯亮，南北路口红灯亮;延迟0。5秒。
4、东西路口黄灯灭，南北路口红灯亮；延迟0。5秒.
５、东西路口红灯亮,南北路口绿灯亮；延迟20秒。
６、东西路口红灯亮，南北路口黄灯亮;延迟0。5秒.
7、东西路口红灯亮,南北路口黄灯灭；延迟0．5秒。
转向2重复执行下去；
特殊情况是东西南北红灯同时亮，并且持续20秒,然后恢复。
（二)交通灯控制码:
8２55输出为高电平时，对应的发光二极管就点亮,否则就熄灭。交通灯的对应关系如下：
ＰA5
PA4
PA3
ＰＡ2
PＡ1
PA0
南北绿灯
东西绿灯
南北黄灯 　
东西黄灯
南北绿灯　
东西红灯

交通灯的工作状况见下表所示。正常工作时交通灯在前6个状态间运行,出现紧急情况进入特殊情况8,紧急情况结束后,恢复原状态。
序号
交通灯工作状态
PＡ输出数据
持续时间
下个状态
1
东西红灯都亮
00000０11
２0秒
2
2
东西绿灯亮 南北红灯亮
000１0010
2０秒
3
3
东西黄灯亮 南北红灯亮
００00０１１０
0。5秒
４
4
东西黄灯灭 南北红灯亮
0０0000１0
0。5秒
5
5
东西红灯亮 南北绿灯亮
００１００001
２0秒
6
6
东西红灯亮 南北黄灯亮
０0０01０01
0．5秒
7
7
东西红灯亮　南北黄灯灭
00000001
0。5秒
2
特殊情况8
东西红灯都亮
0０００0011
20秒
恢复
六、硬件设计

七、程序流图
开始
东西绿灯亮，南北红灯亮
写控制字，三端口均工作在
方式0，A口输入，B口输出
调用延时子程序
东西黄灯亮，南北红灯亮
东西黄灯灭，南北红灯亮
调用延时程序
东西红灯亮，南北绿灯灭
东西红灯亮，南北黄灯亮
K1开关合
调用延时程序
N

Y
南北东西红灯全亮
南北黄灯
闪烁5次？

调用延时程序
东西红灯亮，南北绿灯亮
调用延时程序
南北黄灯
闪烁5次？

调用延时程序
保存瞬间状态
K1开关打开

八、应用程序
ASSUＭE ＣS：CＯDＥ
CＯDE ＳＥGＭENT PＵBLIC
ORG　100H
SＴARＴ：ＭＯV ＤX,04B6H 　 　 　 　;82５5A控制端口地址送DX
　 　MＯＶ ＡL，80Ｈ
　 OUT　DX,AL　 　 ;设置A、B、C口均为输出
　 　MＯV DX,04Ｃ6Ｈ 　　 　　 　 ； 825３控制端口送DX
　 　　MOＶ AL，10H
　 OＵT ＤＸ,AＬ 　　 　 　　 　 ；定义通道０工作方式0
MOV DX,０4C0H 　 　　　　 ；　通道０地址送DX
　　 MＯV AL,０1H
　 　 OUT ＤX,ＡL 　 　 　 　　 　 ;给通道0送计数值
ＩNT: PUＳH DS
　　 　XOR　AX，AＸ
　　　 MOＶ ＤS，ＡＸ
　 ＭOV　BX，8
MOV　AX，OFFSEＴ NEWＩNT
MOＶ WOＲD PTR［ＢX］,ＡX
　 　MＯV AX,SＥG NEWＩNT
　 　MOＶ　WＯRD PＴR[BX＋2]，ＡX
ＰOP ＤＳ
START1：MOＶ AＬ,００００00１1B
　 MOV DX,04B0H 　　 　 ;Ａ口送ＤX
　 　OUT　ＤX，AL 　 　 　 　；东西南北红灯都亮
　 　 CＡLL DELAＹ2 　 　 ；延时2０S
STAＲＴ2:MOV DX,04Ｂ0H
MOV AL，000１０01０B
　 　 OUT　DＸ,AＬ 　 ;东西绿灯亮，南北红灯亮
　　　 CALL　DELＡY2 ;延时2０S
　 MＯV AX,00０5H　　　 ;循环常数送CX
YEＬLOW1：MＯV DX,04Ｂ0H
　 　MＯV ＡL,00000１10B
　 OUＴ DＸ,ＡL 　 　 　 ；东西黄灯亮,南北红灯亮
　 　 　 CALL DELＡＹ1 　 　 　 ；延时0。5S
　　 ＭＯＶ DX,04B0H
　 　 ＭＯV ＡＬ,000000１0Ｂ
　 　 ＯUＴ DX，AL　 　 　 　 　 ;东西黄灯灭，南北红灯亮
ＣAＬL DELAY1 　 ；延时0．5S
　　 　LOOＰ YELLＯW1 　 ;东西黄灯闪烁5次
　 MOV　DX，04Ｂ０H
　　 　 ＭOV ＡL,001000０1Ｂ
　 OＵＴ DX,ＡL 　 　　 　　　 ;东西红灯亮，南北绿灯亮
　 CALＬ DELAY2 　 　 　 　 ;延时20S
ＭOV CX,000５H　 　 ；循环常数送CＸ
YＥＬLOW２：MOＶ DX,04Ｂ0H
MOV ＡL,０0001001B
　　　OUT DX，ＡL 　 ;东西红灯亮,南北黄灯亮
CALL　DEＬＡY1
MOV DX，０4Ｂ0H
　 　 　MＯV　AL,00000001B
　　 OUT DX，AＬ 　 　 　 　 ;东西红灯亮,南北黄灯灭
　　　 　CALL DＥLAY1 　 　 　　 　　；延时0．5S
　 　 LOOＰ YELLOW2　　 　　　 ；南北黄灯闪烁5次
ＪMP STＡＲT2 　 　 　 　 ；循环
NＥＷＩNＴ　PROC
　 　　MOV　DX，04B０H　 　 　 ;控制端口A送DX
　　　　 　ＭＯＶ　AL,０0０0０011B
　 　 OUＴ DX，AL 　 　　 ;东西南北红灯均亮
　 CＡLL DELAY2 　　 　 ;延时2０Ｓ
IREＴ
ＮＥWINＴ EＮＤＰ
DELAY１:PROC NEＡR 　　 　　 　 ；延时过程1
PUSHF
　 　PＵSH BＸ
　 　 　　PUＳH ＣX
　 　 ＭOV ＢX,500D
　 ＬP２：MOV CX，374D
　　 ＬＰ1:ＰＵSＨＦ
　 　 POＰF
　 LＯＯＰ LP１
　 DＥC　ＢX
　　 　　 ＪNZ ＬＰ2
　 　 POＰ CX
　 　 POP BX
　 PＯPF
　　　RET
DＥLAY１ ＥNDP
DＥLＡY２：PROC ＮEＡR 　 　　;延时过程2
ＰＵSＨF
　 PUＳＨ BX
PUSＨ CX
　 　 MOV ＢＸ,2０0００D
　LP2：MＯＶ CＸ,374Ｄ
LＰ１:ＰUSHＦ
　　　 POPＦ
LOOP ＬP1
DＥＣ BX
　 　 　　JNZ LP2
　 　　 POP　CX
ＰＯP BＸ
　 POPF
　 RET
DEＬＡY2 ENＤP
ＣＯDE EＮDＳ
END　SＴAＲT
九、总结体会
通过这次调研活动,我更加熟悉了交通灯的工作过程及工作原理。我通过集体合作完成了一个实际项目的设计，锻炼了自己的动手实践能力,通过设计的过程,我对书本上学过的8086芯片的使用有了更深刻的认识,充分的认识到了自己的不足，在设计电路时,对8255并行接口芯片,发光二极管等也有了更进一步的了解,同时把学到的知识运用到了实际当中去，促进我学习知识的积极性,使知识掌握的更加稳固，将来我一定会更加的努力。
