中杆灯和高杆灯安装施工标准
【完整版】

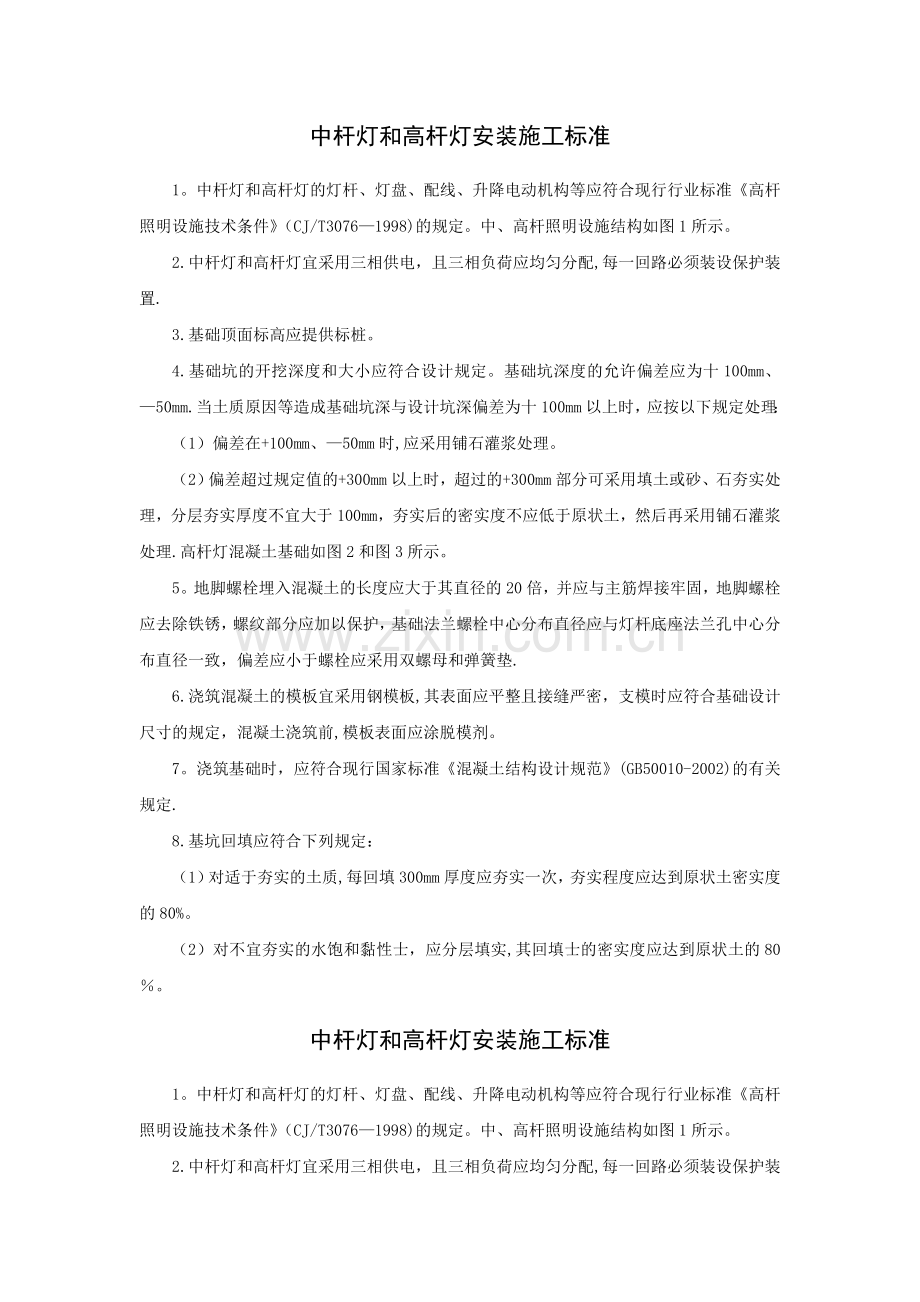

中杆灯和高杆灯安装施工标准
1。中杆灯和高杆灯的灯杆、灯盘、配线、升降电动机构等应符合现行行业标准《高杆照明设施技术条件》（CJ/T3076—1998)的规定。中、高杆照明设施结构如图1所示。
2.中杆灯和高杆灯宜采用三相供电，且三相负荷应均匀分配,每一回路必须装设保护装置.
3.基础顶面标高应提供标桩。
4.基础坑的开挖深度和大小应符合设计规定。基础坑深度的允许偏差应为十100mm、—50mm.当土质原因等造成基础坑深与设计坑深偏差为十100mm以上时，应按以下规定处理：
（1）偏差在+100mm、—50mm时,应采用铺石灌浆处理。
（2）偏差超过规定值的+300mm以上时，超过的+300mm部分可采用填土或砂、石夯实处理，分层夯实厚度不宜大于100mm，夯实后的密实度不应低于原状土，然后再采用铺石灌浆处理.高杆灯混凝土基础如图2和图3所示。
5。地脚螺栓埋入混凝土的长度应大于其直径的20倍，并应与主筋焊接牢固，地脚螺栓应去除铁锈，螺纹部分应加以保护，基础法兰螺栓中心分布直径应与灯杆底座法兰孔中心分布直径一致，偏差应小于螺栓应采用双螺母和弹簧垫.
6.浇筑混凝土的模板宜采用钢模板,其表面应平整且接缝严密，支模时应符合基础设计尺寸的规定，混凝土浇筑前,模板表面应涂脱模剂。
7。浇筑基础时，应符合现行国家标准《混凝土结构设计规范》(GB50010-2002)的有关规定.
8.基坑回填应符合下列规定：
（1）对适于夯实的土质,每回填300mm厚度应夯实一次，夯实程度应达到原状土密实度的80%。
（2）对不宜夯实的水饱和黏性士，应分层填实,其回填士的密实度应达到原状土的80％。
中杆灯和高杆灯安装施工标准
1。中杆灯和高杆灯的灯杆、灯盘、配线、升降电动机构等应符合现行行业标准《高杆照明设施技术条件》（CJ/T3076—1998)的规定。中、高杆照明设施结构如图1所示。
2.中杆灯和高杆灯宜采用三相供电，且三相负荷应均匀分配,每一回路必须装设保护装置.
3.基础顶面标高应提供标桩。
4.基础坑的开挖深度和大小应符合设计规定。基础坑深度的允许偏差应为十100mm、—50mm.当土质原因等造成基础坑深与设计坑深偏差为十100mm以上时，应按以下规定处理：
（1）偏差在+100mm、—50mm时,应采用铺石灌浆处理。
（2）偏差超过规定值的+300mm以上时，超过的+300mm部分可采用填土或砂、石夯实处理，分层夯实厚度不宜大于100mm，夯实后的密实度不应低于原状土，然后再采用铺石灌浆处理.高杆灯混凝土基础如图2和图3所示。
5。地脚螺栓埋入混凝土的长度应大于其直径的20倍，并应与主筋焊接牢固，地脚螺栓应去除铁锈，螺纹部分应加以保护，基础法兰螺栓中心分布直径应与灯杆底座法兰孔中心分布直径一致，偏差应小于螺栓应采用双螺母和弹簧垫.
6.浇筑混凝土的模板宜采用钢模板,其表面应平整且接缝严密，支模时应符合基础设计尺寸的规定，混凝土浇筑前,模板表面应涂脱模剂。
7。浇筑基础时，应符合现行国家标准《混凝土结构设计规范》(GB50010-2002)的有关规定.
8.基坑回填应符合下列规定：
（1）对适于夯实的土质,每回填300mm厚度应夯实一次，夯实程度应达到原状土密实度的80%。
（2）对不宜夯实的水饱和黏性士，应分层填实,其回填士的密实度应达到原状土的80％。

图1中、高杆照明设施结构示意图

图2高杆灯混凝土基础示意图(一)
注：1.离杆灯一般指灯杆高度2Om以上的路灯。
2.混凝土基础的尺寸大小应根据本地区土质条件和设计要求确定。

图3高杆灯混凝土基础示意图(二〉
