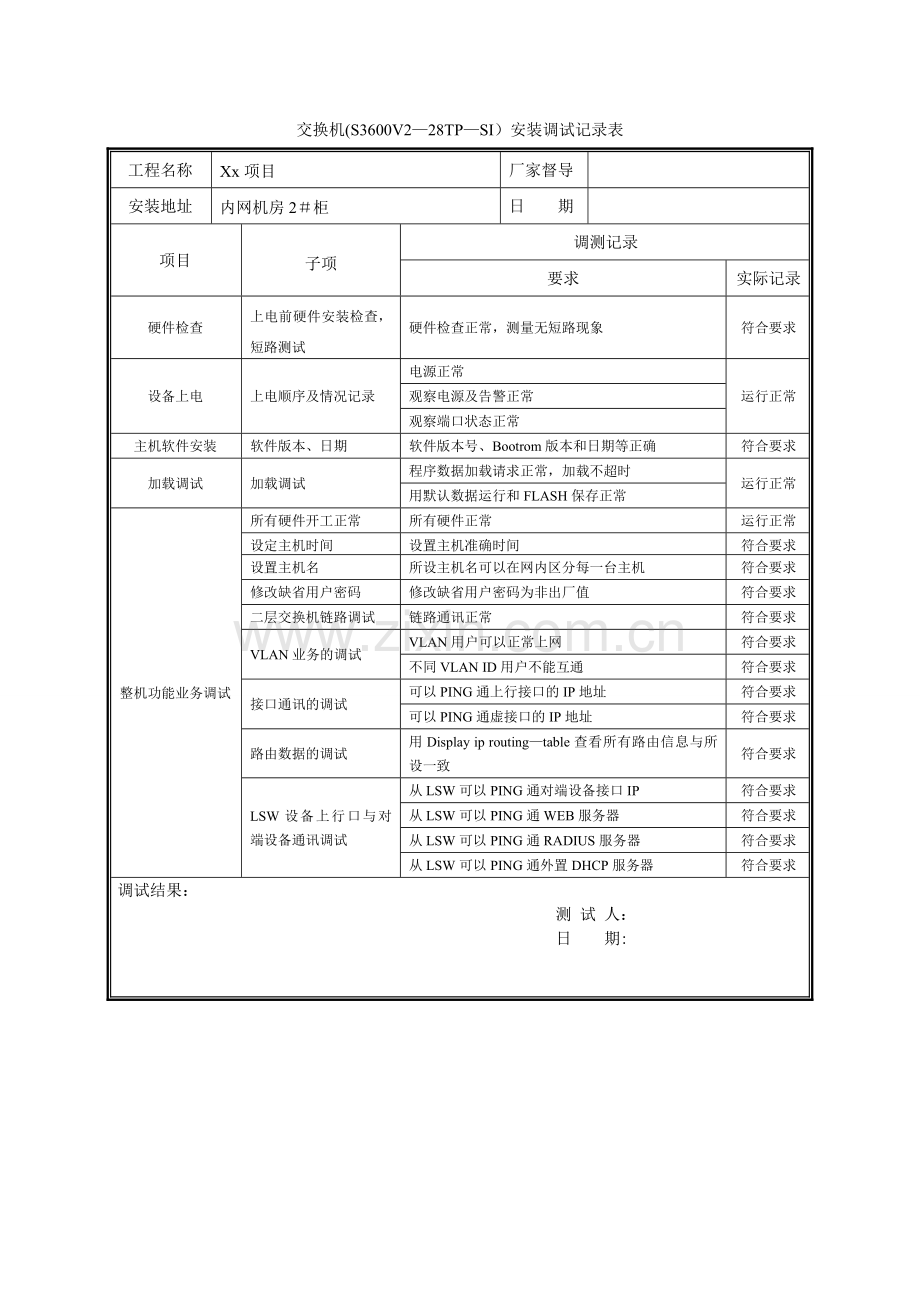

交换机安装调试记录表.doc

交换机(S3600V2—28TP—SI）安装调试记录表
工程名称
Xx项目
厂家督导

安装地址
内网机房2＃柜
日 期

项目
子项
调测记录
要求
实际记录
硬件检查
上电前硬件安装检查，短路测试
硬件检查正常，测量无短路现象
符合要求
设备上电
上电顺序及情况记录
电源正常
运行正常
观察电源及告警正常
观察端口状态正常
主机软件安装
软件版本、日期
软件版本号、Bootrom版本和日期等正确
符合要求
加载调试
加载调试
程序数据加载请求正常，加载不超时
运行正常
用默认数据运行和FLASH保存正常
整机功能业务调试
所有硬件开工正常
所有硬件正常
运行正常
设定主机时间
设置主机准确时间
符合要求
设置主机名
所设主机名可以在网内区分每一台主机
符合要求
修改缺省用户密码
修改缺省用户密码为非出厂值
符合要求
二层交换机链路调试
链路通讯正常
符合要求
VLAN业务的调试
VLAN用户可以正常上网
符合要求
不同VLAN ID用户不能互通
符合要求
接口通讯的调试
可以PING通上行接口的IP地址
符合要求
可以PING通虚接口的IP地址
符合要求
路由数据的调试
用Display ip routing—table查看所有路由信息与所设一致
符合要求
LSW设备上行口与对端设备通讯调试
从LSW可以PING通对端设备接口IP
符合要求
从LSW可以PING通WEB服务器
符合要求
从LSW可以PING通RADIUS服务器
符合要求
从LSW可以PING通外置DHCP服务器
符合要求
调试结果：
测 试 人：
日 期:
