基本工程实体图

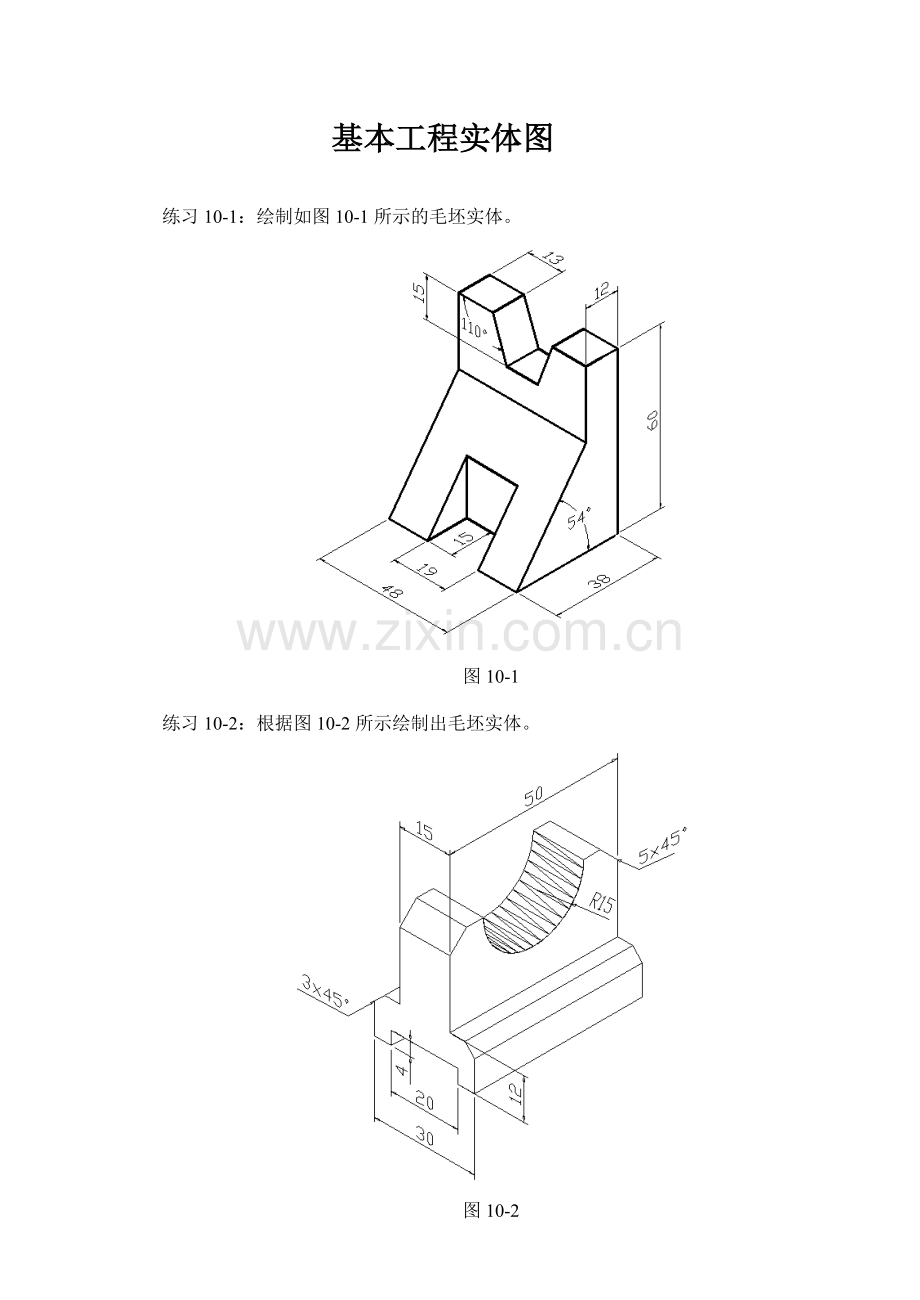

练习10-1：绘制如图10-1所示的毛坯实体。

图10-1
练习10-2：根据图10-2所示绘制出毛坯实体。

图10-2

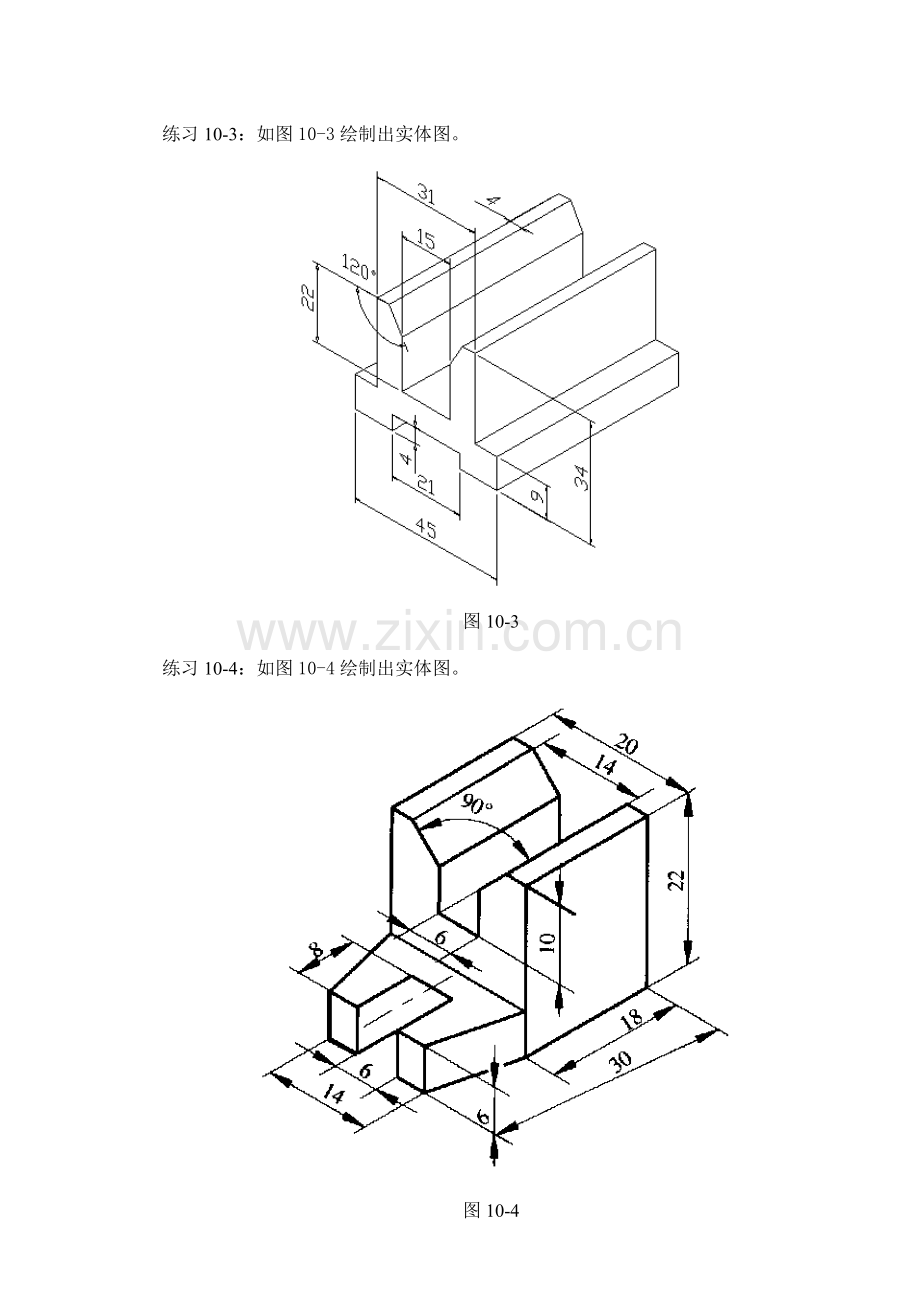

练习10-3：如图10-3绘制出实体图。

图10-3
练习10-4：如图10-4绘制出实体图。

图10-4
练习10-5：如图10-5绘制出实体图。

图10-5
练习10-6：如图10-6绘制出实体图。

图10-6
练习10-7：如图10-7绘制出实体图。

图10-7
练习10-8: 如图10-8绘制出两个实体图。

图10-8

练习10-9: 如图10-9绘制出实体图。

图10-9
练习10-10: 如图10-10绘制出实体图。

图10-10
练习10-11：如图10-11绘制出实体图。

图10-11
练习10-12：如图10-12绘制出实体图。

图10-12

练习10-13: 如图10-13绘制出吊耳实体图。

图10-13

练习10-14: 如图10-14绘制出实体图。

图10-14

练习10-15: 如图10-15绘制出实体图。

图10-15

练习10-16: 如图10-16绘制出实体图。

图10-16

练习10-17: 如图10-17绘制出实体图。

图10-17

练习10-18：如图10-18绘制出实体图。

图10-18

练习10-19: 如图10-19绘制出弯管实体图。

图10-19
练习10-20: 如图10-20绘制出实体图。

图10-20
练习10-21: 如图10-21绘制出实体图。

图10-21
练习10-22: 如图10-22绘制出实体图。

图10-22
练习10-23: 如图10-23绘制出实体图。

图10-23
练习10-24: 如图10-24绘制出实体图。

图10-24

练习10-25: 如图10-25绘制出实体图。

图10-25
练习10-26: 如图10-26绘制出实体图。

图10-26
练习10-27: 如图10-27绘制出毛坯实体图。

图10-27
练习10-28: 如图10-28绘制出毛坯实体图。

图10-28
练习10-29: 如图10-29绘制出毛坯实体图。

图10-29
练习10-30: 如图10-30绘制出轴承座实体图。

图10-30

图10-30
