无线温湿度监控系统标准方案

- 16 -
2020年4月19日
文档仅供参考，不当之处，请联系改正。

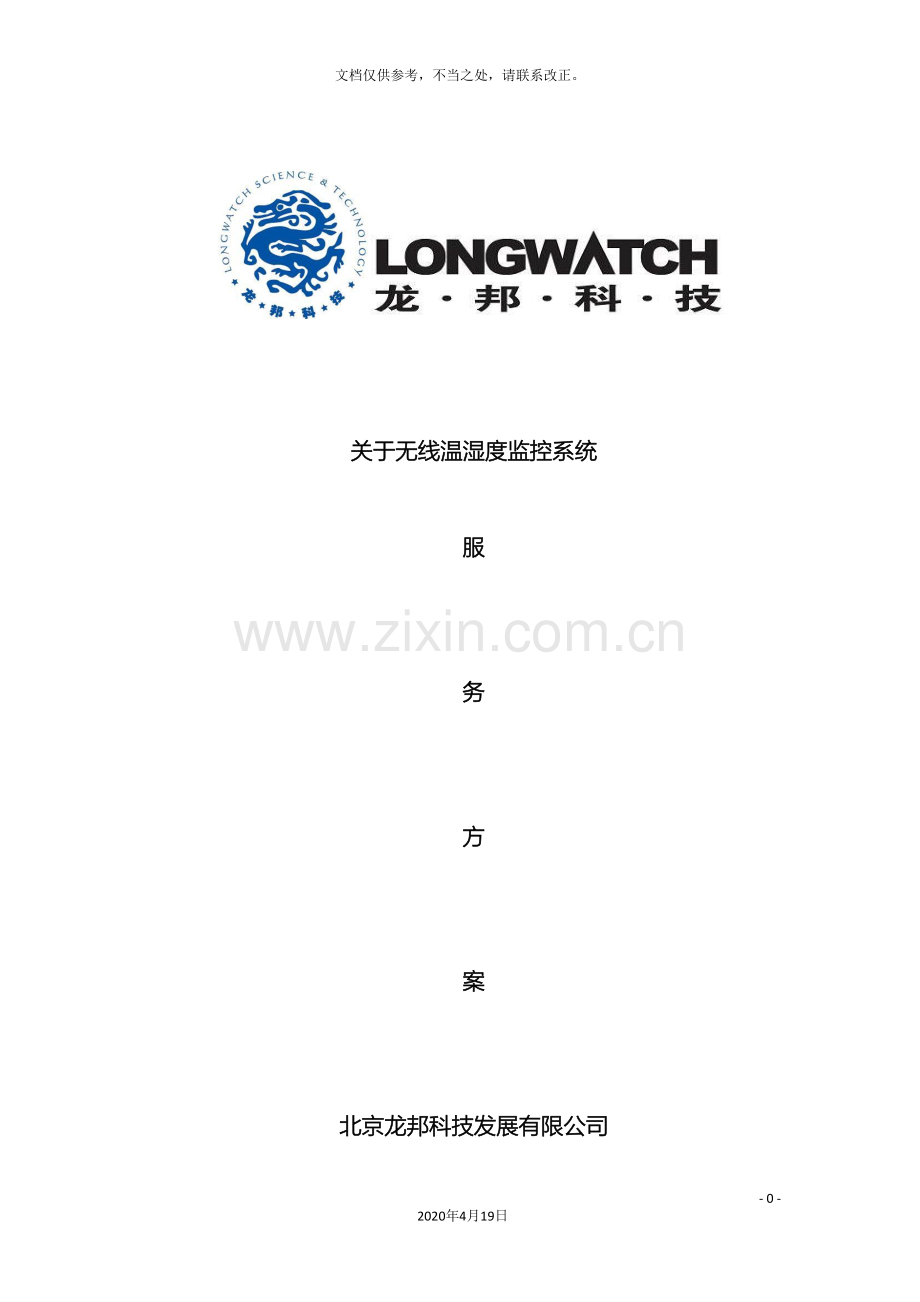

关于无线温湿度监控系统

服

务

方

案

北京龙邦科技发展有限公司

一、 温湿度布点规则
库房类型
货架高度
仓库面积及点数计算
安装位置
平面仓库
≤4.5m
布点规则
独立仓间无论多小每库2点；
大于300㎡，第一个300㎡2点；在此基础上每增加300㎡增加1个点；增加不足300㎡，按增加300㎡计算
不低于堆垛高度的2/3
库房面积
0—300㎡
300-600㎡
600-900㎡
监测点数
2
3
4
高架库
4.5—8m
布点规则
第一个300㎡4点；在此基础上每增加300㎡增加2个点；增加不足300㎡，按增加300㎡计算
均匀分布在货架上、下位置上层测点终端安装的位置，不得低于最上层货架存放药品的最高位置
库房面积
0-300㎡
300-600㎡
600-900㎡
监测点数
4
6
8
立体库
≥8m
布点规则
第一个300㎡6点；在此基础上每增加300㎡增加3个点；增加不足300㎡，按增加300㎡计算
均匀分布在货架上、中、下位置上层测点终端安装的位置，不得低于最上层货架存放药品的最高位置
库房面积
0-300㎡
300-600㎡
600-900㎡
监测点数
6
9
12
冷库

布点规则
第一个100㎡2点；在此基础上每增加100㎡增加1个点；增加不足100㎡，按增加100㎡计算

经验证的货物存放区域的温度高点和温度均值点，与通风口及门有一定距离
库房面积
0-100㎡
100-200㎡
200-300㎡
监测点数
2
3
4
冷藏车

布点规则
20m³2个点，在此基础上，增20m³增加1个点；增加不足20㎡，按增加20㎡计算
容积（m³）
≤20m³
20－40
40－60
监测点数
2
3
4

二、系统总体要求叙述
㈠经过无线温湿度的自动测控技术和数据通讯技术实现对冷链设备的环境参数据进行的24小时不间断的检测、报警、记录和数据存储、查询；根据监控室所设置的温湿度参数进行现场报警，分区报警，监控主机报警，定向报警等；各分库区的管理人员可查询所负责区域的温湿度历史情况和实况，DIY所需功能；最终达到集中控制，管控一体的目标，实现材料存储温湿度的实时在线监管
1、 权限划分：由监控室统一设置各库区温湿度的调控范围。分库房管员能够查看监测数据，但不具有操控权限。
2、 控制策略：温湿度监测与控制按设置的标准值自动运行，无需人工干预，保证实时满足库区恒温恒湿恒净；
3、 数据监测：温湿度监测周期能够调节，并按监测周期对数据自动进行存储、分析、排列，保证数据的可追溯性。
4、 测点定位：温湿度集中监测与控制系统应明确显示每个采集点位置，在发生问题时，可快速得知发生问题的所在位置，在第一时间发出警报(包括现场）。并经过短信报警和拨打电话的方式快速准确告知责任人。
5、施工布线要求：总线走线盒，分线装串线管，要满足库区消防布控的要求。
6、售后要求：温湿度测试仪要提供质保，校对，维修等以及售后免费上门48小时服务。温湿度监测与控制系统软件要免费组织培训和调试，而且免费升级软件。
三、系统方案阐述
㈠方案综述
⒈应用龙邦科技的全数字式无线温湿度变送器仪LB863SB-W,放置于冷链设备内部，完成对冷链设备内部温湿度数据的探测，远传；应用龙邦科技的多路全数字式无线温湿度采集器LB160XRSBK-W，接收独立空间内若干只无线温湿度变送器仪LB863SB-W的温湿度数据，进行记录、显示、预警并实时传输给监控计算机，同时实时接收监控计算机下发的操作命令，包括记录间隔，报警限值，系统时间等；将控制参数写入采集器LB160XRSBK-W后，无论是否与计算机连接，温湿度采集器LB160XRSBK-W都会自动按设置独立运行；
您在监控计算机上经过我司的专用温湿度监控软件LBR -FDA可对整个院区的温湿度数据情况和温湿度调控设备进行实时而精确的监测；同时基于互联网构建的信息查询系统经过不同等级的授权可精确查询指定冷链设备的温湿度变化趋势和当前状态，整个系统可靠，实用，精确，能更好地为 仓储服务。
⒉系统主要性能参数：
1、测温范围：-20－80℃（可选其它范围）
2、测湿范围：0－100％
3、测温精度：±0.5 ℃（＠25℃）
4、测湿精度：≤±3％(@25℃,10%-90%RH)
⒊系统主要优势：
◆系统优越性 结构简单，安装容易，精度高、稳定性好
◆自动记录 实时自动记录温湿值，并可自动生成历史记录报表与曲线。
◆易于查询本系统查询简单，查询结果一目了然。可查询任一时段，任一被测点的温湿度值与温湿度曲线图 。
◆直观的人机界面 办公室的管理层也能实时了解现场温湿度变化情况。 ◆完整精确且灵活记录打印 有选择性的打印您所需的历史数据。
◆灵活的报警功能:实现上位计算机报警；自动拔号报警或短信报警
◆ 系统可扩充性强：测点可在一定范围内任意增加，外接执行机构（如风机、加热器，加湿器、除湿机等）可实现环境自动控制。

⒋系统的信息传输路径图

㈡各库房面积及硬件分布及报价明细表
温湿度监控系统配套及单价明细表（含税）
组成
名称及作用
品牌
型号
单价
数量
合价
验证费用
测点的验证
龙邦

㈠冷库、冷柜

一体式无线温湿度变送器
龙邦
LB863SB-W
1680

无线温湿度采集报警管理器
龙邦
LB160XRSBK-W
4800

㈡信息中心
企业版温湿度监控软件
龙邦
LBR -FDA

短信报警器
龙邦
GPRS-modem
1200

SIM卡
移动

30元/月

合计

备注： ⒈以上报价中各分项报价已包含主材、辅材、人工、利润、风险、税金、管理费。
⒉以上报价为交钥匙工程价，总价包干包死价。
⒊若更换列表中的设备，必须以高于当前技术标准的设备进行更换。

⒉温湿度监测系统设备主要技术参数及性能
⑴、系统核心——现场无线温湿度数据采集报警管理器LB160XRSBK-W：采集、存储、报警、显示、设置、远传，兼具数据安全与工业 审美造型的超级记录仪 ，自成子站，可脱机工作，本机故障不会对其它部分产生影响，是系统先进性和稳定的基础
名称
LB160XRSBK-W型无线采集器操
显示范围
温度-40—123℃ 湿度0—99.9％RH（不可结露）
记录容量
10万组温湿度 、时间值（与计算机连接实时监控时，采用动态缓存）
监测点数
1-100点
数据上传
经GPRS-DTU,上传N路温湿度、GPS数据
工作环境
温度-10—60℃；湿度1—99％RH，不可结露
LCD显示
12864点阵液晶，翻页显示各路节点、温湿度、电量、信号状态
通讯接口
可接GPRS GPS、WIFI、ETHERNET等模块
通讯模式
波特率9600 数据位：8位 停止位：1位 无奇偶校验位
无线参数
频率433M 2.4G 可选（默认433M）距离：300-1000米 功率:10mW
电源电压
DC7~24V

⑵医药行业专用温湿度监控系统软件——LBR -FDA
★集散式架构，稳定可靠，安装容易
★功能丰富，界面简洁，操作方便
★测量、管控一体，深度契合企业GMP、GSP日常温湿度管理
★多维度展示数据，多重预警机制，便捷第掌控温湿度情况
★5年的实用和持续改进，近 套市场保有量
软件主监控界面

软件远程网络监控界面

⑶无线温湿度变送器仪LB863SB-W

功能
说明

核心参数
名称
无线温湿度变送器
型号
LB863RSB -W
传感器
SHT10（瑞士盛世瑞恩）
测量范围
温度：-40——123.8℃；湿度：0——100%RH
精度
温度： -20-80℃ ±0.3℃，其它区间±0.5℃
湿度： ±3%RH (10~ 90% RH),其它区间±5%RH RH
通讯方式
无线，传输距离（可视≥1000米或穿越3堵30cm钢筋混凝土墙）
其它
供电
2节AA 5号电池 或2节与5号电池体积兼容的锂电池
电池寿命：大于12个月（视采集频率而定）。
整机功耗：休眠<0.2mA，工作小于15mA
无线参数
频率433M 或2.4G 可选，功率3~7db可调 组网模式：自组网 ，可经过本公司的LB86ZJ-W型网关及无线采集器组网
⑷信息公示屏
钣金喷塑，艺术造型，能提升企业形象技术成熟，市场保有量300余套
说明：Φ3.75室内双基色，造型多样，技术成熟，1.6m×1.01m

（四）我公司为本项目承担下列售后服务内容，特此承诺：
（1）售后服务体系及机构设置
我司售后服务体系分为公司总部售后服务部、流动服务站、固定售后服务点三级机构。
（2）售后服务人员的技术水平及支持设备。
所有售后服务人员均经过严格培训，能够熟练掌握系统维修技术。
系统构造简洁，主要硬件变送器采用插拔式安装，维修工作比较简单，不需要专用设备。
（3）服务措施、服务响应时间和故障排出时间。
系统所有硬件及软件保修期12个月，自系统验收合格之日起算，保修期内我方提供免费上门服务。保修期内所有因正常使用本系统造成的损坏所产生的一切维修费用由本公司承担，由甲方人为故意，或因不可抗拒力造成损坏的，我方负责修复，但收取成本费。
一般故障可按照下述方法操作：
变送器故障——我方为甲方提供1个备用变送器，一旦变送器出现故障，用户可电话通知我司在本地的售后服务机构更换或自行更换，变送器采用插拔式接线方式，拆装方便。更换下的故障变送器甲方可邮寄至我司更换新品。
软件故障——由于监控主机中毒、操作不当等原因可能会造成温湿度监控软件的异常，我方可24小时提供远程在线服务，也可电话通知我司当地维修点，售后服务人员会免费上门服务。
保修期内，采购人如有故障申报，我方保证在2小时内电话响应，6小时内赶到现场解决。
每月第一个工作日，我公司售后人员会电话询问采购方系操造作人员系统运行状况。
（4）合同期内提供“包换”承诺；
变送控制器12个月内包换。
（5）质保期外的维护、维修方案及成本；
质保期后可与我司签订整年售后服务合同，我司负责除工控机外的所有软硬件的维修更换，费用为系统总成本的15%。
（6）售后服务方面的其它承诺：软件终身免费升级。
（7）售后服务联系方式 北京总部:北京龙邦发展有限公司
地址：北京市大兴区西红门镇大白楼工业区金安路甲48号
（五）安装调试方案
⑴人员及时间安排
1、施工地点：
2、施工时间：始于第2个工作日，共计耗时2个工作日。
3、施工人员：1名。
姓名
主要任务
现任职务及资格经历

杨天龙
总体安排施工进程，与甲方进行交流，并参与基础布线工作
现任公司工程部主管，大专学历，机电一体化专业， 5月加入公司，曾义乌市房地产管理处 温湿度监控系统、海南省气象局 室温湿度监控系统、漯河市 温湿度监控系统、中国设计研究院实验室温湿度监控系统等700个项目的安装与施工，另外曾参与北京市百货大楼空气质量监控系统等50多个项目的安装与施工， 6月起担任工程部主管至今。

杜立刚等
基础布线，变送控制器安装系统调试，并参与基础布线工作
现任公司研发部研发与调试工程师，大学学历，电子专业， 3月加入公司，曾参与研发了龙邦科技温湿度监控系统与空气质量监控系统，并多次负责监控系统的调试工作。

⑵施工步骤：
步骤
内容
完成时间
查勘现场并制定明细施工计划
确定硬件位置、走线通道，制作工程图，明细工作分配
1天
基础布线
按照图纸订装线槽，布置通讯线、电源线、控制线
15天
软硬件安装及调试
安装监控软件及变送器，设置IP地址和点名，对系统通讯进行调试
2天
试运行及验收
调试完毕后，系统开始试运行，此期间对甲方制定的操作人员进行培训
2天

（六） 人员培训
我司为负责采购方使用、维护人员进行设备的安装、调试、使用和日常维护保养的免费培训，培训到工作人员能熟练掌握为止。培训过程保证做到耐心细致，培训完毕后保证移交详尽的技术资料。且在今后使用过程中，对于采购方提出的任何关于本系统的技术问题，我方无条件予以解答，直至采购方满意为止。
培训内容主要包括以下方面：
1、 温湿度变松控制器的功能、安装方法、使用方法。
2、 软件的安装方法、使用方法。
3、 系统总体构造及可实现功能。
4、 系统使用过程中的注意事项。
5、 系统常见问题及相应解决方案。
㈦龙邦的成功案例
龙邦当前总计完成医药企业温湿度监控1776家，建设省市级温湿度监控平台16座（详见龙邦案例）

㈧选择龙邦的八大理由
