地基钎探施工方案样本.doc

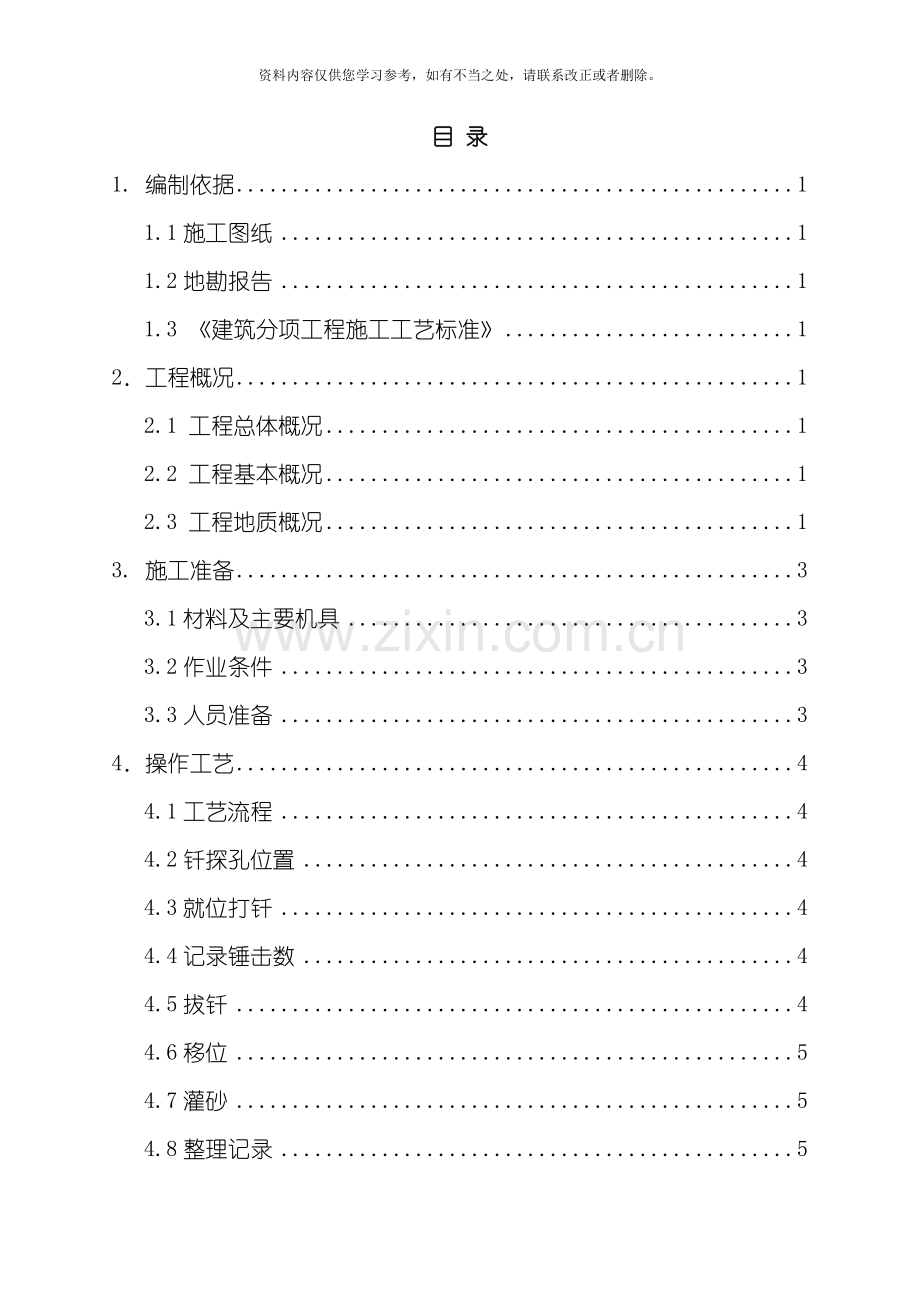

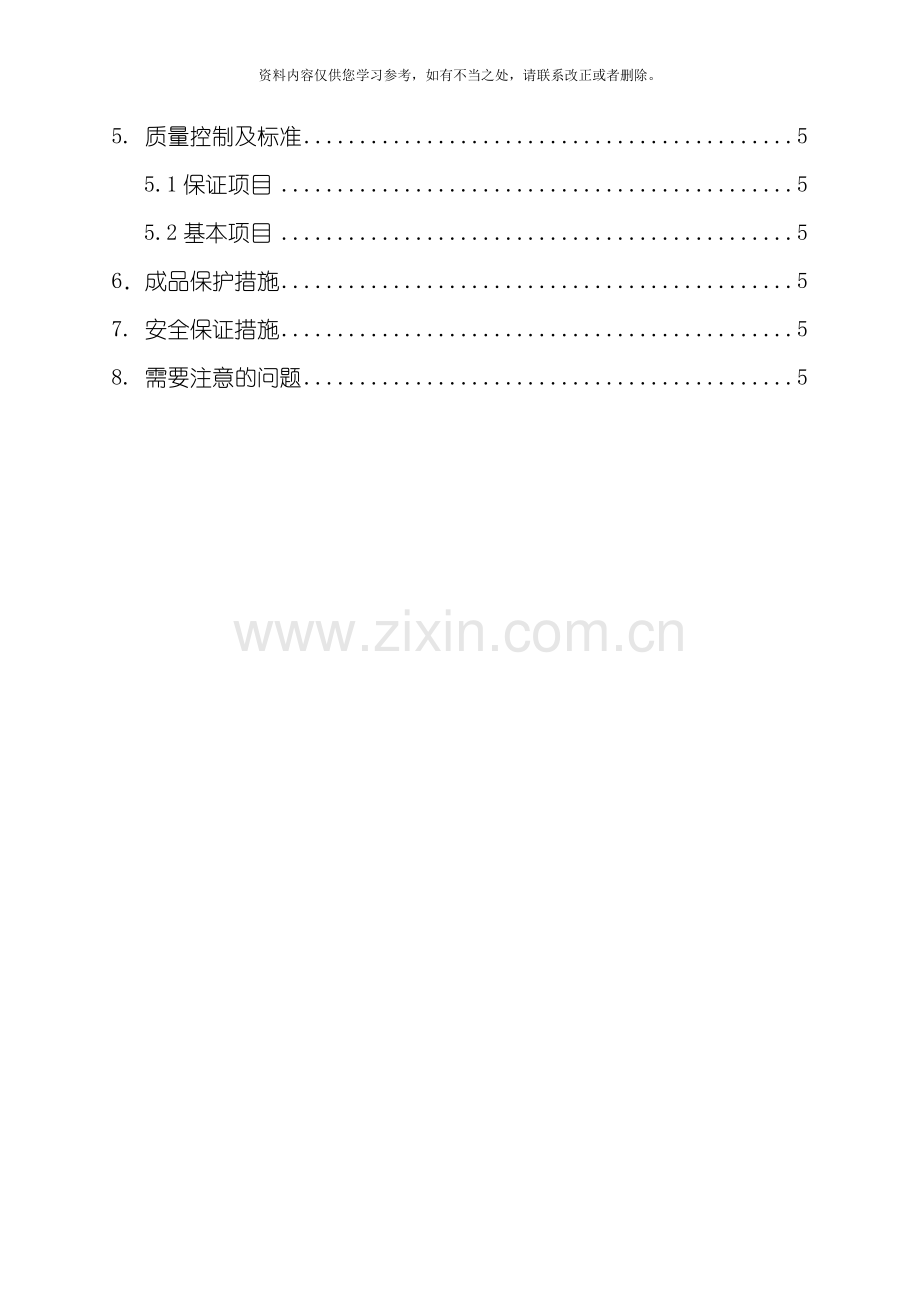

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。目 录1. 编制依据11.1施工图纸11.2地勘报告11.3 建筑分项工程施工工艺标准12工程概况12.1 工程总体概况12.2 工程基本概况12.3 工程地质概况13. 施工准备33.1材料及主要机具33.2作业条件33.3人员准备34操作工艺44.1工艺流程44.2钎探孔位置44.3就位打钎44.4记录锤击数44.5拔钎44.6移位54.7灌砂54.8整理记录55. 质量控制及标准55.1保证项目55.2基本项目56成品保护措施57. 安全保证措施58. 需要注意的问题51. 编制依据1.1施工图纸潞河医院门诊综合楼建设工程施工图纸建筑及结构分册; 1.2地勘报告北京市勘察设计研究院有限公司提供的北京市通州区潞河医院门诊综合楼岩土工程勘察报告( 工程编号: 技036) ; 1.3 建筑分项工程施工工艺标准2工程概况2.1 工程总体概况序号项目内容1工程名称北京市通州区潞河医院门诊综合楼建设工程2工程地址通州区潞河医院院内( 新华南路82号) 3建设单位北京市通州区潞河医院4设计单位北京市建筑设计研究院5勘察单位北京市勘察设计研究院有限公司6监理单位北京市潞运建设工程监理服务中心7施工单位中国建筑股份有限公司8工程主要功能或用途集门诊、 急诊、 医技和病房为一体的综合医疗建筑2.2 工程基本概况本工程位于北京市通州潞河医院本部位于通州区新华南路82号。东至车站路, 南到保留病房楼, 西靠医院中心绿地, 北临潞河名苑、 水月院小区。总建筑面积为70800平方米, 其中地上建筑面积为40800平方米, 地下建筑面积为3000平方米, 其中人防建筑为4282平方米, 人防通道及入口面积为111平方米。地上10层, 建筑高度41.2m, 地下3层, 最深-18.86m。地面建筑首层东西长92.15米, 南北长67.1米。基础形式为梁式筏板基础, 结构形式为框架剪力墙。2.3 工程地质概况依据地勘报告内容, 根据对现场钻探、 原位测试与室内土工试验成果的综合分析, 将本次岩土工程勘察勘探深度范围内( 最深33.0m) 的地层, 按成因类型、 沉积年代划分为: 人工堆积层和第四纪沉积层两大类, 并按岩性及工程特性进一步划分为7个大层及亚层。现分述如下: 表层为一般厚约1.35.20m( 局部12#孔附近为10.00m左右) 的人工堆积之放渣土层及粘质粉土素填土、 粉质粘土素填土1层。人工堆积层以下为第四纪沉积的粘质粉土、 砂质粉土层, 重粘质粉土、 粘质粉土1层, 粉质粘土、 粘质粉土2层及粘土、 重粘质粉土3层; 砂质粉土、 粘质粉土层及粉质粘土、 重粘质粉土1层; 细砂、 中砂层, 圆砾1层及砂质粉土2层; 中砂、 细砂层及粉质粘土、 重粘质粉土1层; 粉质粘土、 粘质粉土层, 细砂、 中砂1层, 重粘质粉土、 粘土2层及砂质粉土、 粘质粉土3层; 细砂、 中砂层及粘质粉土、 粉质粘土1层。上述各土层的分布情况及其工程性质指标详见地勘报告中 ”工程地质剖面图”、 附表1( ”地层岩性及土层的物理力学性质综合统计表”) 。节选地勘报告中1-1地质剖面图3. 施工准备3.1材料及主要机具材料要求砂: 一般为中砂主要机具机械打钎( 轻便触探器) : 40台穿心锤重10Kg、 尖锥头、 触探器钎杆25的钢钎( 长度至少2.1m) 、 铅丝、 手推车、 夹具、 撬棍( 拔钢钎用) 、 钢卷尺、 页岩砖、 粉笔、 中砂等。3.2作业条件基土已挖至设计基坑底标高, 预留100mm土, 以避免钎探时对基底的扰动, 表面应平整, 轴线及坑宽符合设计图纸要求。根据设计图纸绘制钎探孔位平面布置图( 后附钎探平面布置图) 。要求钎探前, 将所有轴线及基础的定位尺寸线放出, 放出后再进行钎孔布置放线。对于筏板基础要全部钎探, 其它无基础部位无需钎探。钎探孔位平面布置图放线并撒白灰点, 最外侧探孔伸出垫层外边线50cm。注意钎杆上30cm的标识横线。钎探孔的排列方式采用梅花型排列方式, 间距1.5m, 孔深2.1m。夜间施工时, 应有足够的照明设施, 并要合理地安排钎顺序, 防止错打或漏打。3.3人员准备打钎范围按照基础后浇带位置分段, 基本按1段2段3段4段5段逐步进行, 分段具体情况如下: 4操作工艺4.1工艺流程确定打钎顺序( 放钎点线) 就位打钎记录锤击数整理记录拔钎盖孔检查孔深( 合格后) 灌砂4.2钎探孔位置平面布置图分区放线, 用白灰放出分区控制线, 孔位要撒上白灰点。4.3就位打钎将触探杆尖对准孔位, 再把穿心锤套在钎杆上, 使穿心锤自由下落, 锤落距50cm, 把钎杆垂直打入土层中。4.4记录锤击数钎杆每打入土层30cm, 在地基钎探记录表记录一次锤击数, 钎探深为2.1m。4.5拔钎机械将钎杆拔出, 注意拔钎时防止钎杆变形。拔出后用砖盖孔, 并用粉笔在砖上注明编号, 以备验槽时使用。4.6移位将触探杆搬到下一个孔位, 以便继续打钎。4.7灌砂打完得钎孔, 首先经过质检人员和工长检查孔深与记录无误后, 然后经过验槽合格后, 方可进行灌砂。灌砂时每填入30cm左右, 须用钢筋捣实一次。4.8整理记录按孔顺序编号, 将锤击数填入统一表格内, 字迹清楚, 经过监理单位、 单位工程技术负责人、 质检员、 资料员签字后归档。归档钎探记录表必须使用黑色签字笔填写, 字迹要工整, 不可有改动迹象。5. 质量控制及标准5.1保证项目钎探深度必须符合规定要求, 锤击数记录准确, 不得作假钎。5.2基本项目 钎位要准确, 钎孔不得遗漏。 钎孔灌砂应密实。6成品保护措施钎探完毕后, 应做好标记, 保护好钎孔, 未经质量检查、 工长复验及验槽合格, 不得堵塞或灌砂。7. 安全保证措施1、 所有现场施工人员必须佩带安全帽。2、 操作人员要专心施工, 扶锤人员与扶钎杆人员要密切配合, 精力集中, 以防出现以外事故。3、 加强用电安全, 保证以下几个措施: 保护接地、 保护接零、 设置漏电保护器。并准备防水塑料薄膜等, 以备雨季覆盖打钎设备。8. 需要注意的问题( 1) 打钎之前必须保证钎杆垂直。( 2) 钎眼灌砂须在地勘验槽以后, 杜绝假眼。( 3) 基土必须在干燥的情况下进行。受雨后不得钎探。( 4) 打钎不正常的土层, 必须上报给值班工长, 由值班工长上报给生产经理, 生产经理在项目会议上组织讨论, 并汇报甲方、 监理、 地勘、 设计部门, 提出技术整改意见。( 5) 如打钎进行不下去时, 应及时请示工长, 适当移位打钎, 不得不打钎而任意填写锤击数。( 6) 记录和平面布置图的整理: 在记录表上有色铅笔或符号将不同的锤击数孔位分别开来。( 7) 在钎孔平面布置图上, 注明过硬或过软孔号的位置, 以便设计勘查人员进行分析处理。( 8) 注意天气预报, 如果打钎时处于雨水天气, 沿结构外边线设置排水沟和集水坑, 并在场地应准备两台以上的抽水机, 在雨季把排水沟中积水及时抽出, 不影响打钎的正常进行。
