白云山山塘综合整治工程施工组织设计范文.doc

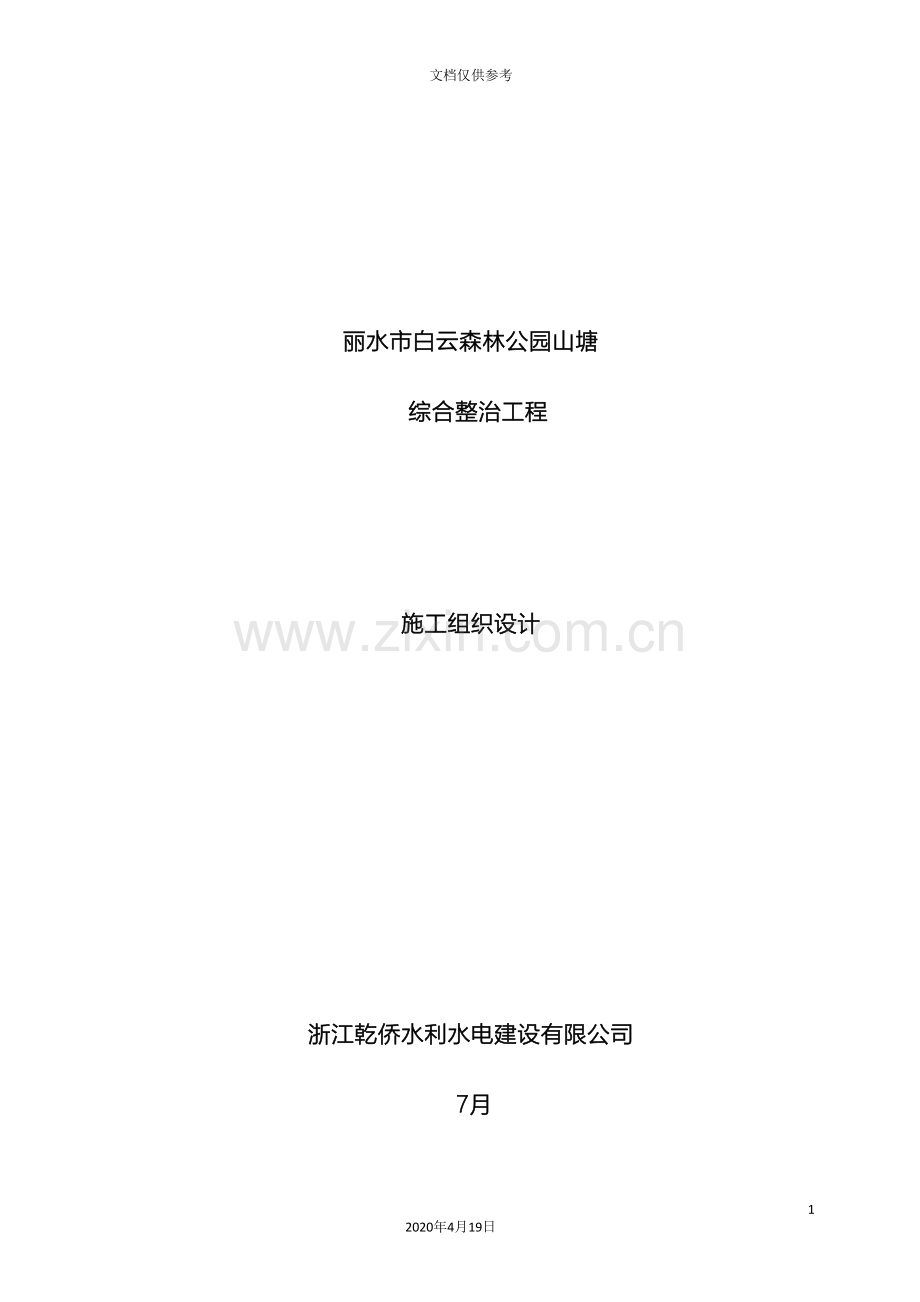

白云山山塘综合整治工程施工组织设计672020年4月19日文档仅供参考丽水市白云森林公园山塘 综合整治工程施工组织设计浙江乾侨水利水电建设有限公司 7月目 录第一章：工程概况3第二章：编制依据与原则7第三章：施工组织总体规划7第四章：施工总平面布置8第五章：施工组织9第六章：施工规划安排12第七章：主体工程施工方案及关键性技术措施16第八章：质量保证体系及质量保证措施34第九章：安全保证体系及安全保证措施38第十章：环境保护与文明施工措施41第十一章：技术档案管理 44施工组织设计第一章 工程概况第一节 工程概况丽水市白云山森林公园山塘综合整治工程位于丽水市莲都区白云森林公园内，建设内容及规模主要包括3个部分内容：第一部分内容为白云山水厂出水经过约5.9km的引水管道（采用1.6Mpa级PE管）经过泵站2级加压，输送至项目区。包括一级泵站一座，二级泵站一座，蓄水量50M3的高位水池一个。第二部分内容是白云山白云寺山塘综合整治，包括大坝坝体加固、溢洪道修整、输水工程、停车场护岸等。第三部分内容是白云山伍佰殃山塘综合整治，包括大坝坝体加固、溢洪道修整、涵管改造等。具体概况如下：白云山水厂距离庵堂地块5.3公里，水厂从白云山水库采用重力流取水，本工程施工将将白云山水厂经过约5.9km的引水管道（采用1.6Mpa级PE管）经过泵站2级加压，输送至项目区。白云山伍佰秧山塘：位于莲都区白云山森林公园内，坝址以上集水面积为0.049Km2，总容积4.5万m3，是工程等级为VI的山（1）型山塘，于1972年建成，无原始设计资料，坝型为均质坝，大坝最大坝高16.7m，坝顶高程为320.03-320.53m，上游平均坝坡为1.2.2，坝面干砌块石护坡（部分破损），下游平均坝坡为1：1.6，为干砌块石边坡。溢洪道位于大坝右侧，溢洪道溢流堰宽2.5m，高2.2m，溢流面现状为开挖的土质槽，没有衬砌，放水洞涵管为水泥涵管，管径为20cm，长60.4m，该山塘功能以灌溉为主，下游灌溉面积为450亩，受益范围1个乡1个行政村7个自然村1150人口，现状根据山塘上游坝坡护坡破损、坝体渗漏、放水涵管堵塞等安全隐患情况，对其进行综合整治。白云山白云寺山塘：位于莲都区白云山森林公园内，坝址以上集雨面积为0.09km2，正常库容为1.0万m3，总库容为1.2万M3，是工程等级为VII的山（2）型山塘，无原始设计资料，坝型为均质坝，大坝最大坝高8.9m，坝顶宽3-5m，坝长34m，坝顶高程为449.12-449.28m，上游平均坝坡为1.1.6，坡面混凝土表层衬砌，下游坝坡分二级，一级平均坝坡1：2.0，二级平均坝坡1：1.45，为土质边坡，坝体右侧有正槽溢洪道，现状被填埋，放水洞位于土坝左侧0+024m位置，为0.30.3方形石涵，拉杆式启闭机控制。该山塘原功能以灌溉为主，现由于山塘上游坝护坡破损，放水洞破损等安全隐患情况，对其进行综合整治。二座山塘综合整治的内容主要包括：坝顶及内外坡整修；改造泄洪建筑物，封堵原坝内涵管，虹吸管安装，警示牌项目标示牌，增设大坝水位尺等。本项目共分3个施工段，工程施工总工期为240日历天。项目业主为丽水市林业建设发展有限公司，资金来源为财政拨款。 本次山塘整治重点解决大坝上游坝坡粘土斜墙和下游坝脚棱体排水系统及溢洪道工程。上下游坝坡折除原块石护坡，采用10cm厚C20砼预制块护坡，板下辅设0.2m厚的碎石垫层。大坝下游坝脚采用浆砌块石挡墙加固贴坡排水体排水，边坡1:2.25，反滤排水体由砂砾料综合组成，反滤层由里至外第一层为10cm厚细砂垫层，第二层为20cm厚碎石垫层，最后10cm厚C20砼预制块护坡。外坝坡均采用30cm*30cm间距2mC20砼框格草皮护坡，坝上下游坝各设置一条从坝脚到坝顶的砼预制块踏步台阶，两坝肩与山体交接处修建排水沟。溢洪道位于坝体一边，底板采用10cm厚碎石垫层20cm厚C20砼衬砌，边墙采用M7.5浆砌块石挡墙外浇筑厚20cm厚C20砼边墙。坝内排水采用虹吸管装置。庵堂地块给水工程有二座泵站和一个50cm3的蓄水池。一级泵站设置在“赖家老屋”附件，泵站地面高程475.0m，选用无负压加压成套设备，设置二台水泵，单台水泵流量15m3/h，扬程140m，功率15KW，一用一备方式方法运行，在泵站进行管设置过滤器、流量计，在泵站出水管设置倒流防止器或止回阀、安全阀、泄水阀。设置远程监测系统，管理人员可经过无线网络远程监测泵站设备的运行状态。二级泵站设置在“庵堂”附近，快活林至庵堂公路边608.0m标高，在二级泵站前设置20m3不钢成品水箱，用来调节一级泵站和二级泵站之间的流量差，保障在一级泵站故障或者检修时为地块提供短时间用水，提高供水安全性。为充分利用一级泵站水头，减少供水能耗，二级泵站采用箱式无负压增压设备，设置二台水泵，单台水泵流量15m3/h，扬程100m，功率11KW，一用一备方式方法运行，在泵站出水管设置倒流防止器或止回阀、安全阀、泄水阀。设置远程监测系统，管理人员可经过无线网络远程监测泵站设备的运行状态。蓄水池在庵堂地块西侧689m标高处，采用钢筋混凝土结构，进水管与出水管之间设置旁通管，经过阀门控制。管材采用1.6MP级PE管，管径Dn110，热熔连接，连接设备时采用钢塑管，钢塑管采用丝扣连接，PE管与钢塑管连接时，采用法兰连接或专用接头连接，钢塑管与设备连接时采用法兰连接。埋深：Dn110给水管管顶埋设深度不小于0.5m，穿越河道、行车路面埋深不足0.8m时采用C20素混凝土，10cm厚包封处理。管位：从白云山水厂到庵堂的给水管线在山地林区铺设，施工时根据实际情况按规范调整。管道铺设在未经扰动的原状土上，原则上不做基础处理，管道沟槽应平整，不得有突出的尖硬物，原土的粒径不宜大于12mm，如遇土基础较差或含岩石地区埋管时，采用砂基础，下垫15cm厚砂基础并换土回填至管顶以上300cm，给水管过桥、过渠道、翻越岩石区等外露管线，用钢套管保护，钢套管与给水管水间的空隙采用保温材料填充，管道沟槽采用人工开挖，沟槽底部严禁超挖，管基下要求为原状土，如管基下为填土，要求密实度不低于90%，管道两侧回填土应同步进行。分层夯实密度不低于90%，管顶500cm以上按路基要求回填，密实度不低于95%。消防栓、阀门及阀门井根据区块的规划设计和实际情况适当进行调整数量和位置。原则上不超过120m。阀门、水表、排气阀、排泥阀等管道设备需设井保护，水表井、阀门井做法参照国家建筑标准设置图集。所有的给水检查井井盖、井座均采用复合材料井座和井盖，在路面上的井盖，上表面应同路面相平，无路面的井盖应高出室外设计标高50mm，并应在井口周围以0.02的坡度向外做护坡。管道防腐：所有钢管及钢管配件均需进行防腐处理，防腐层施工前应先对钢管内外壁进行除锈处理，彻底清除表面浮锈、氧化铁、污染物、焊渣等，内防腐采用具有卫生部颁发的卫生许可证的内防腐材料。埋地钢管外壁防腐可采用IPN8710-3厚浆防腐面漆涂料，其结构为涂底漆绕玻纤布面漆二道面漆，厚度不小于500微米，电压检测500V。第二节 水文气象资料本工程位于莲都区内，属于亚热带湿润季风区，气候温和，雨量充沛。日照充分，四季分明。主要气象要素： 气温：多年平均气温17.5C,极端最高气温40.5C,极端最低气温-5C。湿度:多年平均相对温度77.5%。蒸发：多年平均蒸发量1513.5mm。日照小时：多年平均日照小时1890.4h。雨日：多年平均工资降雨日162d。风向和风速：多年平均风速1.91m/s，瞬时最大风速18m/s以上。无霜期：多年平均无霜期320d。降水：多年平均降水量1750.2mm。第三节 承包人应完成的工程范围一、主体工程项目（一）给水工程1、一级泵站土建工程及供水设备安装2、二级泵站土建工程及供水设备安装3、PE管连接安装及阀门消防栓安装等4、槽沟土石方开挖回填5、蓄水池（二）大坝工程1、大坝顶平整、泥结石路面；2、上下游坝坡干砌石拆除； 3、坡面清理、土方开挖、粘土斜墙填筑、整坡；4、C20砼预制块铺设、碎石垫层5、帖坡排水干砌石。 6、C15砼排水沟.7、虹吸管制安8、浆砌块石护脚 （三）溢洪道工程1、土石方开挖。2、C20砼渠道边坡底板挡墙浇筑；3、M7.5浆砌石挡墙（四）老涵废堵工程1、土方开挖、回填；2、水泥沙浆填充；3、头部拆除；4、C20砼封堵。（五）其它1、警示牌、项目标示牌、增设大坝水位尺等。二、施工临时设施项目（一）现场施工临时设施：施工作业及仓库临时用房、场地供水供电系统、施工机械和汽车停放场等。 （二）施工临时围堰及排水。第二章 编制依据与原则第一节 编制原则一、严格项目法施工管理，按本工程招标文件要求，对本工程范围内的所有工作内容进行质量控制、进度控制、成本控制和协调管理，真正有效地实施全过程、全方位的管理。二、严格按有关技术标准和规程规范施工。三、深入现场考察，广泛收集工程资料，根据本工程的特点提出施工方案。四、始终贯彻业主对工期和质量控制的要求。第二节 编制依据一、认真执行国家、部门、地方的水利基本建设的法令、法规、政策方针和管理办法；二、严格执行水利水电现行施工及验收规范、操作堆规程和质量评定办法；三、满足招标文件对施工组织设计的要求：四、施工资源优化配置，采用成熟的施工技求和施工工艺，配备性能优良的工程机械，满足施工质量和工期的要求。五、以招标文件要求、规范为准则，施工方案做到统筹规划，施工方法合理先进，各种措施得当，满足施工环境保护的要求。六、工程所在地的施工条件；七、本公司相关工程经验和公司内部管理规程。第三章 施工组织总体规划第一节 工程特点本工程属于浙江省莲都区白云山森林公园山塘综合整治工程，保护人民生命财产安全。第二节 施工总规划1、工期：确保业主要求的日期，力争提前完工。2、施工质量：单元工程合格率100%，质量等级达到合格。3、安全生产：无一般以上等级事故，杜绝因工死亡事故，避免重伤和机械及交通事故。4、文明施工：创造工作制度化，生产标准化，工程管理程序化及规范化的施工现场。5、环保：降低噪声，减少尘埃，防止污染，控制施工弃渣等。第四章 施工总平面布置施工现场布置包括：施工道路、施工用水、用电、仓库、混凝土拌和站、砂石料场生的规划与布置。第一节 施工总平面布置原则一、在保证正常施工的前提下，尽量利用现有道路,少修施工便道；二、尽量少占地；三、创造良好的施工环境；四、临建设施的规模和容量根据施工总进度和施工强度的需要进行规划设计。在满足施工要求的前提下，尽量做到简单、实用，降低工程造价；布置力求合理、紧凑、利于生产、方便生活。五、各施工场地及营地均设置或配置足够可靠的环保设施及消防设施，达到国家和业主关于安全生产、文明施工和环境保护的要求，避免施工对公众利益的损害。第二节 施工总体平面布置一、项目部、生活区的布置根据本工程招标文件提供的条件，结合现场实际情况及施工进度安排，便于交通运输、方便施工、少占耕地、减少干扰的原则，结合场地情况、对外交通条件和工程施工特点，项目经理部和生活区布置附近山塘附近，生活设施以简易棚为主，搭建简易棚100m2。二、施工现场布置1、混凝土拌和站根据本工程的施工情况，本标段内设四座拌和站，设四台滚筒式0.4m3搅拌机及相应配料计量器具。2、砂石料场、设备停车场根据二个山塘的及泵站的特点，砂石料场设在大坝顶上或坝顶边；设备停车场设在坝头。砼预制块制作场地放在坝尾的公路上。3、施工用水及排水施工用水采用水泵到水库中抽水使用，并在拌和站放一只1 m3蓄水桶，生活区用水接山沟泉水使用。施工排水方面则在土方开挖前，在开挖边线外侧设置排水沟，防止坑外地面水流入坑内。坑内排水应在基坑开挖的同时，在基坑最低处设置集水坑，并布置好集水沟槽，将水汇入集水坑，利用水泵排入沉淀池内，经沉淀后排入原老涵管向外排放。4、施工用电本工程施工用电柴油发电机电源或利用白云寺的供电电源。 5、施工道路白云寺山塘的施工道路当前没有开通，请业主尽快开通施工道路，伍佰秧山塘的施工道路采用现有通往坝顶的小路进行拓宽的方法通行。在拓宽过程中如有政策处理问题请业主解决。6、通信：施工现场采用移动通信方式，用手机保持对外联络。第五章 施工组织第一节 施工承诺一、指导思想我们将按着标书规定和工程设计要求全力以赴，科学组织，合理配备人力、物力、财力和施工机械设备，选派优秀的施工指挥人员，组建施工组织机构，并选派有丰富经验的专业施工队伍进场，确保工程质量、工期和安全生产。二、工程质量承诺1、保证施工工程质量达到国家或部颁合格标准。2、水利工程的土建单元工程质量达到合格标准，其中主要单元工程质量100%达到合格标准。3、本工程的金属结构制安的单元工程质量100%达到合格标准，其中主要单元工程质量达到合格标准。4、遵照中华人民共和国水利部水利工程质量管理规定和中华人民共和国建设法保证执行工程质量保修制度。三、工程进度承诺确保按期完工，力争提前完成。计划开工工期为 7月20日，全部工程完工日期为 3月20日，历时8个月。(先施工白云寺山塘)四、施工安全承诺（1）保证做到无施工死亡事故、重伤事故，轻伤频率在10/%。(2)保证做到无重大施工机械、设备事故。(3)保证无重大火灾事故。第二节 施工组织管理机构一、组织机构 根据本合同段工程量和工期要求，拟成立丽水市白云森林公园山塘综合整治工程项目部。项目经理部是本合同项目的管理机构，它对本工程施工质量、进度向业主单位负全责，项目部对下属各单位有人事任命权、经济分配权、工程任务调配权、施工力量调动权。项目经理部共设三部四队，各职能部门和施工队直接对项目部负责，本工程的各级工程技术人员、质量检查人员、安全检查人员负责工程质量、安全及进度，在业务上接受监理工程师和业主的检查和指导。施工管理机构项目经理项目副经理项目总工师项目副经理生产调度室工 程 部质 检 部管理安装队砌石施工队砼施工队土石方施工队二、组织机构各职能（1）、项目经理：本工程的最高行政领导，代表公司在本工程项目上行使职权。在工程质量、工期，安全等方面对公司负责，又对业主负责。是本工程安全、质量第一责任者，负责本工程的全面管理工作。（2）、项目副经理： 负责本工程的经营管理、物资管理和工程结算、施工生产组织、负责安全生产工作，在安全生产方面对项目经理负责。分管：各施工队及生产调度室的日常业务工作。（3）、项目总工程师： 负责本工程的技术管理、质量管理和安全管理工作，在以上三个方面对项目经理负责，分管：工程部、质检部工作。（4）、工程部：负责本工程的施工技术、措施及现场的技术工作、试验工作和测量工作；负责本工程的质量检查、验收和竣工资料的整理存档工作；负责本工程的计划、统计工作；负责本工程的施工安全检查管理工作。（5）、质检部：负责本工程质量检查、验收和安全生产管理等工作。（6）、生产调度室：负责本工程施工生产的平衡，计划落实、督促、检查等工作。（7）、土石方施工队：负责本工程的土石方开挖、填筑施工。（8）、砼施工队：负责本工程砼预制块预制、溢洪道混凝土浇筑、钢筋制作安装，金属结构制作安装调试。老涵管的封堵、泵站及水池的混凝土浇筑等。（9）、砌石施工队：负责本工程浆砌石、干砌石、条石块护坡、垫层的施工，下设三个作业组。第六章 施工计划进度安排第一节 编制依据和编制原则1、本招标文件阶段性工期要求：拟开工日期 7月20日，完工日期 3月20日，总工期240日历天。（先施工白云寺山塘）2、为满足招标文件中提出的工期要求，在可能的情况下尽量往前安排，紧紧抓住控制工程进度的关键项目，采取有效的技术措施，保证工程阶段性目标和总目标的提前实现。3、根据招标文件提出的控制性工期及实际安排，进场后，尽快进行临建工程施工，满足施工条件需要，以后随着主体工程的展开分阶段逐步完善。4、进场后，立即分部进行施工临时建筑施工及其它等工作,为各分部工程的施工创造条件。5、严格按照招标文件规定的节点工期，并结合我公司多年水利水电施工及机电安装施工经验，安排本项目施工进度，确保施工总进度计划满足招标文件中规定的施工工期要求。6、实行多工作面、多工序的平行交叉作业，提高工作面的利用效率，缩短直线工期。7、采用机械化施工技术方案，提高工程质量，提高生产效率，确保项目施工优质、顺利完成。8、采用中等施工强度安排工期，对施工中的不可预见因素留有充分的处理时间。9、在确保施工进度的同时，注意均衡生产和文明施工。力求资源的合理化配置。10、充分考虑雨天对施工的影响，妥善安排施工时段及施工方案，确保施工进度不受雨天影响。第二节 施工总进度安排1、施工准备本工程拟 7月20日开工，将马上组织人员进场。施工队伍驻地主要根据现场条件进行安排，在施工现场附近设置施工营地，根据当地地形地势合理布局。沿线施工便道的修建充分利用原有道路，并修建部分进出施工现场的便道，使之与原有道路构成道路网，方便施工车辆和指挥、检查车辆的进出通行。在施工过程中，做好原有道路的维护工作。着手以下几项工作：(1)与监理落实施工区域，征地范围，测量控制点复测、加密施工控制点，料场勘察及与施工有关事宜，监理开工令一下达马上开工。(2)组织设备进场，开工前具备土方开挖施工条件。(3)组织人员进行水、电及临时房屋的修建，在最短时间内完成。(4)做好开工前的技术准备，组织工程技术人员编制施工组织设计和质量计划，协助业主和监理办理开工事宜等。搞好施工技术设计文件的复核及技术资料的准备，认真编制实施性施工组织设计和各项工程的具体施工方案，报请建设单位和监理工程师审批，同时搞好交接桩和复测工作。2、人员设备进场我们根据建设单位的有关要求，迅速组织施工队伍和机械设备有计划有步骤地进场。3、施工工期安排本工程计划开工日期为 7月20日（先开工白云寺山塘），全部工程完工日期为 3月20日，计划安排如下：（1）施工准备：力争尽早进场，利用3天的时间完成人员、机械进场和临时设施的工作，确保主体工程的完成，（2）大坝工程：将于 7月20日开始施工， 9月30完成，其中：上下游坝坡工程 7月20日开工， 8月30日完成。坝顶工程 8月20日开工， 8月30日完成。（3）溢洪道工程： 将于 8月15日开始施工， 9月9日完成。（4）老涵管封堵将在 9月29日开始施工，9月30日完成。(5)护岸工程在 9月10日开始施工，10月9日完成。(6)给水工程在 8月1日开始施工， 3月完成。伍佰秧山塘及给水工程具体施工进度安排详见施工总进度横道图。第三节 施工进度保证措施1、加强准备工作强化前期准备工作，做到早进场、早准备、早开工。柴油发电机、挖掘机和汽车尽早进场，尽快开展临建设施的建设，在 7月20日前具备主体工程开工条件。2、组织管理保证选派有经验、责任心强的工程技术、施工、经营管理等各类专业人员组成现场项目经理部。在整个工程中实施项目法施工，做到统一组织、统一计划协调、统一现场管理、统一物资供应、统一资金收付。建立健全项目管理机构。3、施工技术保证现场建立以项目总工为核心，工程技术部为指导，现场测量队、施工队技术员为主体的三级管理体系。负责承担与业主、监理、设计的联系沟通。组织、监督、指导和管理现场施工技术、计划的实施。建立技术管理程序，认真制定各阶段施工技术方案、措施，以及应急技术措施，做好技术交底，建立技术档案，逐级落实技术责任制。针对本工程的特点，抓好新技术、新工艺的推广应用，充分发挥工人的积极性及时解决施工中出现的技术问题。另外必要时请我单位各专业专家和技术顾问对工程中的重大技术问题进行研究和指导。4、机械设备保证施工中根据施工实际情况进行计划安排，提前配置数量足够、性能优良、合理配套的施工机械设备。建立严格的、完整的机械设备维修保养制度，确保设备的完好率和利用率。5、计划控制保证施工中将采用行业标准的工程网络计划管理系统，加强对计划的跟踪、检查。建立进度控制的月、周碰头会制度，检查工程进展和计划落实情况，认真分析可能出现的影响进度的问题，做好对图纸提供、材料设备进场、气候气象、设计变更、人员变动等各方面的充分估计和准备，避免一切可预见的不必要的停工和延误。施工中经过控制日计划保周计划，控制周计划保月计划，以月计划确保总工期的按期实现。6、质量安全保证措施严格按照既定的质量保证大纲建立质量管理体系，完善管理程序和施工程序，提高质量管理素质，在各个环节的施工中必须严把质量关，杜绝质量事故。同时，抓好安全生产，做好宣传教育工作。建立施工安全管理机构，规范操作，落实责任。在安全方面使每个职工均警钟长鸣，避免因质量安全问题造成工期的损失。7、其它保证措施（1）坚持以生产为中心的原则，统一指挥，统一调度，及时协调各施工部位工作，减少干扰，现场管理机构应正确及时的掌握生产及设备等各种情况，采取相应对策，加快施工进度；（2）要充分考虑冬季、雨季、春节对施工的影响，制定有效工作时间计划。 （3）在雨季应增加抽水设备，做好基坑排水工作，保证基坑没有积水。第七章 主体工程施工方案及关键性技术措施第一节 主体工程施工方案一、施工原则（一）标准化管理，规范化作业，确保安全施工目标；（二）采用良好的设备施工机械、先进的施工工艺，专业化施工，严格按规程、规范施工，确保质量目标；（三）合理安排施工顺序，交叉、流水作业，各工序间协调进行，确保工期目标；（四）采用严格的控制措施，将施工造成的环境污染降到最低限度，确保环境保护目标；（五）施工中大力进行新技术创新，采用新工艺、新方法提高工作效率，从而达到控制成本的目标。二、总体施工指导思想总体指导思想：控制主线，上游坝脚、尽早先行；上游坝坡、溢洪道优先；下游坝坡、坝顶，统筹兼顾；优化方案，连续作业；附属项目，见缝插针；劳力安排，平缓持续；机械配置，充分合理；衔接紧凑，避免突击；科学组织，按期完工。三、施工总体方案 按照工程的施工特点，总体思路为：以施工准备为前提，上游坝脚先行，以坝体溢洪道施工为重点。同时开工下游坝脚排水棱体、砼预制块制作工程的施工，抓关键、组织交叉、流水作业，科学安排各项工程的施工顺序，衔接紧凑，上足施工力量及设备，保持均衡生产，强化目标管理，确保各阶段目标责任制实现。工程的土石方施工以机械施工为主，砼施工采用半机械化施工，砼预制块铺设施工以人工为主。第二节 主要工程施工技术措施一、土石方工程（一）土方开挖工程本工程土方开挖主要包括 大坝坡面、溢洪道、建筑物的基础土方开挖和护坡干砌石拆除。1、施工程序：测量放样表层清理开挖出碴或堆放整坡、修正验收合格2、开挖工程动工前，必须实测开挖区的原始断面图、或地形图；开挖过程中，应定期测量收方断面图或地形图，使之符合设计断面；开挖工程结束后，必须实测竣工地形图，作为工程结算的依据，并经设计、地质、监理和业主验收认可，方可进入下道工序的施工。3、基础开挖应根据设计与施工图纸和施工控制网点，进行测量定线，按实际地形测放开口轮廓位置；在施工过程中，测量人员应及时测放，检查开挖断面及高程。上述测量情况均应整理于测量复核记录作为复核依据。4、土方开挖自上而下进行。本工程土方开挖分两部分进行，一部分主要是场地清理，此项内容包括原有块石拆除、植被清理、树根挖除、表土开挖，这部分土方开挖作为弃土处理，用自卸车外运至弃土场地；另一部分是开挖利用土，这部分土方经监理认可后用于坝体或其它建筑物填筑，石方可用做坝脚堆石排水体砌筑。5、该工程的坝坡大的土方量及基础土方开挖采用反铲式挖掘机开挖，坝坡局部小方量的开挖采用人工开挖，坝上土方采用装载机或推土机运输，其它采用自卸汽车运输，人工修整基底和边坡。6、坝坡、建筑物基础土方开挖结束后，应及时提请业主（监理）单位组织验收，验收前施工单位应认真按施工规范和设计要求作好自检工作。（二）土石方填筑本工程土方填筑包括：溢洪道、坝体填筑（粘土）、建筑物上的土石方填筑以及碎石路基、砂砾石垫层泥结石路面等。1、土方填筑施工程序：清除处理 回填土料开采、运输 分层铺料碾压 人工修坡 检查验收。土方填筑程序要遵循先低后高，分层填筑的原则。2、放样：按施工图要求确定填筑范围，在填筑范围边线外设置座标控制网点基桩，以控制填筑平面位置；同时在其周围合理布置水准点，作为控制高程边坡、坝体沉降、填土厚度的依据。放样与复核结果应整理测量复核记录。放样完毕，应及时对原始地形地貌测出横断面图，作为原始记录与工程量结算依据。3、基础清理：填筑前必须对填筑面的乱石、各种建筑物和垃圾、杂草、树木、树根、腐植土及淤泥全部清除，弃至业主或监理指定的弃土场地，并经监理验收确认合格为止。填筑前对清基合格的基面事先进行机械平整压实，并按程序作“主体工程基础验收”、“隐蔽工程验收”以及“单元工程质量评定”。经验收合格的基面应及时填筑，因故延搁的填筑前应重新验收。不合格部位应重作处理至合格。4、取料：本工程填筑取料大部分是利用合格的开挖料作为填筑料，不够部分另行取料。对填筑料要严格控制回填料应浮合设计要求，若大于则要进行破碎处理，使其粒径达到合格标准。5、土层碾压机具的行驶方向及铺料方向要平行于坝轴线，压实标准按设计及规范要求。6、回填土的铺料：用进占法施工，推土机平料，分层铺料层厚度控制在300-500mm；分层铺料的厚度要控制在规定范围内，靠边坡铺土时，要超出设计边线一定余量，以利于削坡。铺料严格按先低后高水平分层向上填筑，不得顺坡填筑。7、回填土碾压：采用进退距法压实工艺，采用羊足碾压实，靠近边坡死角处，要采用小型手扶振动碾辅助作业；碾压前根据填筑土含水量大小，按规定采用洒水车洒水。碾压搭接宽度平行渠轴线不小于0.5m，垂直于坝轴线为35m。分段填筑时，段与段相接时，垂直渠轴线方向的接缝以斜坡相接，接合坡度采用不徒于1：3的坡度；在接合的坡面上，要配合填筑的上升速度，将表面松土铲除至已压实合格的土层为止；坡面须刨毛处理，并使含水量控制在规定的范围内，然后才能继续铺筑新土进行压实；各段设立标志，以防漏压、欠压，同时也不宜过压；上下层分段位置要错开，错开距离不小于1.0m。7、为保持土料正常的填筑含水量，日降雨量大时要停止填筑；雨季施工时，要根据天气预报，在雨前及时压实作业面表层松土，作业面要求中央高，两侧微低，以利于排水；下雨时或雨后不得践踏堤面，禁止车辆通行，雨后填筑面需晾晒，处理后以检查合格方可复工。8、现场检测：每层回填土施工完毕，按规范要求数量取样，做回填土干容重试验，并按规范规定进行隐蔽工程的验收，由监理验收合格后方可进行下一层土回填施工。9、整坡：对于填筑完的渠前边坡必须整坡。迎水坡坡面在护坡施工前必须清除直面上松散、不密实的填料，直至设计坡面，局部不密实的铺以人工夯实处理，做到坡面平顺，密实、美观。10、土方（粘土）填筑的现场生产试验土方填筑前，在拟填筑地段选一试验段，进行现场生产性试验，以确定填筑施工参数：(1) 现场试验主要要进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、填筑材料含水量，压实的干密度、渗透系数、压实系数和抗剪系数等试验。(2) 以检查压实土层之间以及土层本身的结构状况，是否达到设计规定的要求。12、填筑质量保证措施（1）为保证渠堤填筑质量，根据渠堤填筑生产流程，建立填筑质量保证体系，落实质量责任制，具体分工如下：班组长：对各生产环节质量负责自检、自控、对质量缺陷进行弥补、处理；施工员：地区域集中的几个环节，在生产工艺上进行指导，协助处理有关的质量问题；试验室人员：对有关人员进行质量要求交底，综合分析质量情况，对出现的质量问题提出处理方案。技术负责人：对有关人员进行质量要求交底，综合分析质量情况，对出现的质量问题提出处理方案。（2）根据设计意图及同类型工程的施工经验，对填筑料的开采、制备进行试验。（3）根据试验确定经济合理的施工碾压参数、试验结果。现场质量控制分料场控制和堤面控制大范围。料场控制：即料源控制，除在开采加工上按要求严格控制外，对不合格材料，做到“严格处理”，该弃的料即弃掉。路面控制：首先是对填筑料的质量控制，其次是对施工参数的控制，再次是对施工面貌的控制；路面控制过程中，根据容易产生质量问题的环节和部位，检查应分主次、轻重；将全面质量管理知识用于堤面质量控制。施工过程中，经常测量填筑断面，使其符合设计要求；填筑时，先对填筑料进行碾压试验，以保证其达到最佳压实效果；填筑过程中，检测的内容主要有：压实干密度和填筑料筛分试验，采用环刀法挖坑试验。为保证施工质量，适当辅以挖坑检查；层面注意进行刨毛处理，使层间结合紧密；施工中材料检验工作应连续进行，以保证施工质量满足规范要求，非规范和非标准的不准使用；施工中加强现场质量控制，并根据现场实际及时调整有关施工参数，确保质量；严格控制填土断面尺寸标高。二、堆石棱体工程砌石工程主要的施工项目为坝体排水沟、台阶的砼预制块砌筑，下游坝坡排水沟干砌石等项。（一）堆石棱体及棱体护面砌石1、施工程序：基础开挖、验收细粗砂垫层碎石垫层、砌筑验收。在基础验收后回填150mm厚粗砂及200mm厚碎石垫层，最后砌筑堆石棱体。2、棱体护面砌石厚为30cm。3、材料的要求用于砌筑的材料满足“浆砌石坝施工技术规定”。浆砌石的容重不小于2.2t/m3。石料应质地坚硬、新鲜、密实，不易风化，无剥落层，无裂纹。砌石的最小尺寸不应小于20，砌体表层的石料必须具有一个用作表面的平整面。(二) 砼预制块护坡1、施工程序为:坝坡土方修整并验收合格 铺碎石垫层 砼预制块铺设清理 验收，施工顺序自下而上，先碎石垫层后铺设砼预制块。2、砼预制块的制作砼预制块采用自制方式。3、材料要求砼预制块构件：砼预制块搬运过程中均要采取有效措施，保证预制块无损用于铺设。砼预制块质量：应符合设计要求；(4)、安装要求砼预制块板和碎石运输采人工装卸，斗车运铺筑面。根据铺设面的大小确定和堆放的数量，避免重复运输以影响进度。铺设前拟定的铺设方式进行试验，改进和确定。砼预制块的铺设，必须分单元逐次进行。铺砌时，底部要座实，均匀，并敲击密实，板间缝宽控制在5mm，偏差不得大于允许偏差；铺砌砼预制块的版面标高按设计高程挂线控制。铺砌后的砼预制块板平整、美观，砼预制块板表面要清除干净。三、钢筋、砼工程施工本工程砼包括大坝砼隔梁，溢洪道衬砌、泵站、水池砼浇筑。1、钢筋材质要求：每批钢筋均要附有产品质量证明书及出厂检验单，入场后分批进行钢筋机械性能试验，合格后方可用于工程；钢筋表面洁净无损伤，无颗粒状或片状老锈。钢筋加工：考虑到各建筑物比较分散，相距较远，钢筋加工采用现场加工的方式较为合适，钢筋加工场设在生活区内，按配料单加工成形后，再由自卸汽车装运至施工部位。加工后成品钢筋应符合规范规定。按施工图纸要求在加工场进行加工，成型后的钢筋，运至施工现场。钢筋绑扎：按设计图纸的位置放置钢筋，并牢固固定，绑扎接头要符合有关规定要求。2、模板在本标工程中所用模板均采用25厚的木胶合板清水模板，其背侧加510的木龙骨，木龙骨间距不大于40。立面采用12钢筋对拉，其间距不大于1m。加固体系采用钢管脚手架和钢支撑加固。为便于洞身内侧模的拆除，其加固采用木方加木楔子。支模要求如下：a支模之前放出支模控制线，模板严格按控制支立。b支撑一定要牢固，要支在实处。c模板支立完后，一定要进行检查验收，检查其误差是否符合标准，检查其支撑是否牢固，检查仓内是否清理干净等，各项符合要求后，方可进行浇筑混凝土。砼施工必须严格按照有关的规范规程及招标文件的有关技术要求进行，为确保砼的施工质量，必须从砼的原材料，立模，钢筋制安，砼制备及浇筑等方面进行全面控制，以达到预期的质量目标。3、材料（1）、水泥：水泥为普通硅酸盐水泥，质量符合规范标准，每批发货的水泥必须由生产厂家提供一份质量证明书，并应对其品种、标号、包装、出厂日期等检查验收，超过生产期三个月的水泥及工地代表认为其质量有怀疑的水泥应复查试验，否则不得在工程中使用，水泥运至现场应立即贮存于干燥防风雨的水泥罐中。（2）、砂：施工用砂采用颗粒坚硬、强度高、耐久性好的天然中粗砂，由当地砂砾料场开采。（3）、石子：砼拌制所用的石子应质地坚硬、清洁、级配良好，其力学性能应符合普通砼用碎石或卵石质量标准检验方法（JGJ53-92）规范规定。骨料应按品种规格分别堆放，不得混杂。（4）、水：清洗骨料以及拌制砼的用水不得含有害物质及化学物质，应符合规范标准。4、砼浇筑（1）、施工工艺流程：（见附图）（2）、砼级配：开工前由试验室对准备在工程中使用的砂石骨料（骨料应作强度试验并符合要求）及水泥进行取样试验以及配合比试验，并有足够的保证率，确保现场施工时合格率为100%，必要时掺适量的外加剂，提高砼的和易性和扩散性。（3）、模板安装：模板安装按照放样、立模、支撑加固、吊正找平、尺寸校核、堵塞缝隙及清仓去污的程序进行，并注意与砼浇捣等工序的配合。模板设计制作和安装必须使砼得以正常浇筑和捣实，使其形成准确的形状尺寸和位置，模板拆除后应使砼表面光滑美观。模板及其支撑必须有足够的强度和刚度，能承受砼浇筑和捣固的侧压力和振动力，模板的安装位置必须准确、牢固、不变形、不移位，模板在拆除后必须清理、涂油，变形的模板须校正后才可使用，模板别作安装的允许偏差不得大于技术规范的要求。模板拆除时，不承重的模板在砼强度能保证其表面及棱角不因拆模而受损坏时拆除，拆除时尽可能避免损伤砼构件表面及模板本身。模板拆除后及时加以清理、修整，按模板种类及尺寸堆好，以便重复使用。（4）、拌和：砼拌和采用0.4m3拌和机，根据级配试验的配合比（经监理工程师批准）用磅秤计量配料，水用自动计水泵计量，加入料斗的顺序为石子水泥砂。拌和时间不少于2分钟，并使砼拌和均匀。施工中每台班至少检查三次配合比情况，三次坍落度情况，骨料含水量变化每台班检查一次，工地须专门配备一名技术员负责砼的拌制。（5）、砼运输
