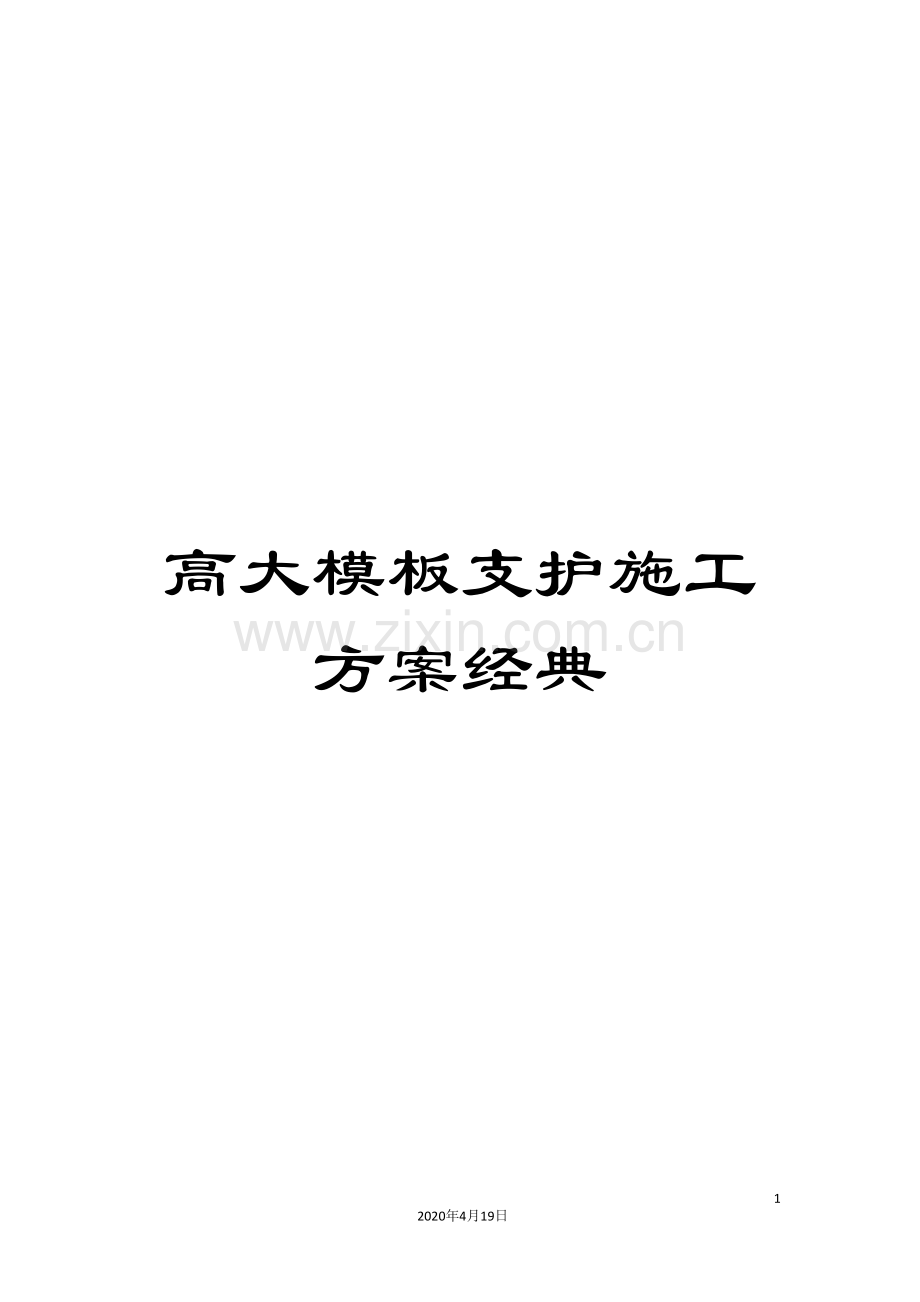

高大模板支护施工方案经典.doc

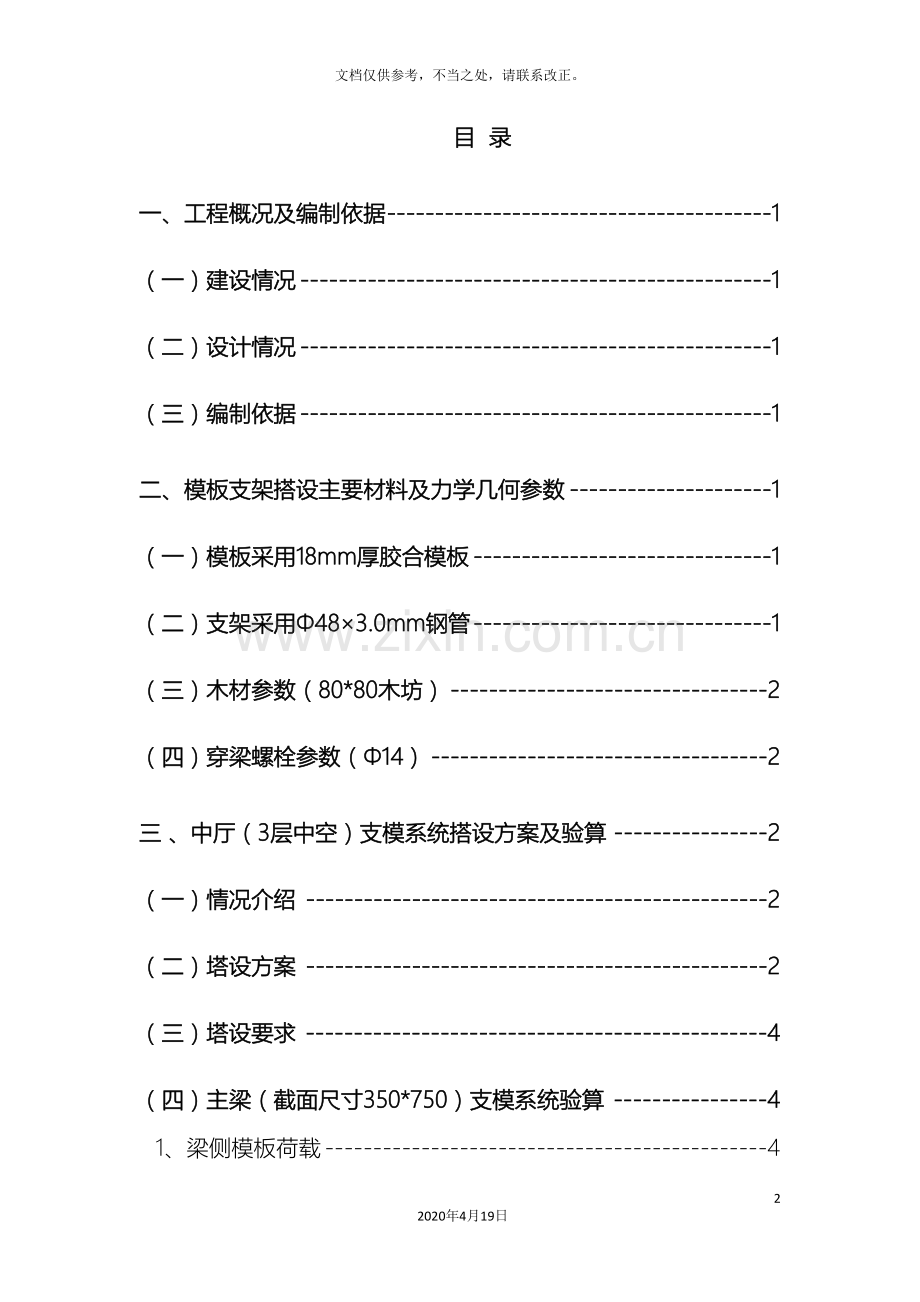

高大模板支护施工方案经典322020年4月19日文档仅供参考，不当之处，请联系改正。目 录一、工程概况及编制依据1（一）建设情况1（二）设计情况1（三）编制依据1二、模板支架搭设主要材料及力学几何参数1（一）模板采用18mm厚胶合模板1（二）支架采用483.0mm钢管1（三）木材参数（80*80木坊）2（四）穿梁螺栓参数（14）2三 、中厅（3层中空）支模系统搭设方案及验算2（一）情况介绍2（二）塔设方案2（三）塔设要求4（四）主梁（截面尺寸350*750）支模系统验算41、梁侧模板荷载42、梁侧模板面板的计算53、梁侧模垂直短支撑计算74、穿梁螺栓的计算85、梁底模板计算96、梁底次龙骨木方的计算107、顶托主龙骨钢管计算128、扣件抗滑移的计算139、立杆的稳定性计算13(五)板（120mm厚）支模系统验算14四、高支模的质量安全保证体系14（一）质量安全管理体系14（二）模板的堆放15（三）模板的安装161、模板安装准备工作162、模板安装要点163、安装质量要求17（四）混凝土浇注17（五）模板拆除18（六）高支模及支撑体系的验收18（七）防止高支模支撑系统失稳的措施19（八）高支模支撑架搭设和拆除的安全技术措施191、安装安全技术措施192、拆除安全技术措施20（九）模板工程的监测、变形预警。211、模板支架监测准备工作212、模板支撑系统的监测方法21一、工程概况及编制依据（一）建设情况工程名称：检验包装楼工程建设单位：中美天道(北京)生物制药公司设计单位：北京市工业设计研究院施工单位：北京城建八建设工程有限公司建设位置：检验包装楼工程位于北京市亦庄经济技术开发区B3F1、M2地块，项目所在地北侧为科创五街，东侧为经海四路，地理位置优越，场地平整。（二）设计情况本工程建筑物共计四层，第一层层高4.65m；第二层层高4.2m；第三层层高4.2m，第四层层高4.25m，其中中厅模板支撑体系8m，共有4处：中厅需使用高支模体系作为支撑体系，施工前，必须针对工程结构特点进行高支模体系的设计和计算，并严格按本高支模施工方案进行施工。（三）编制依据高支撑架的计算依据建筑施工扣件式钢管脚手架安全技术规范JGJ130- 、混凝土结构设计规范GB50010- 、建筑结构荷载规范GB 50009- 、钢结构设计规范GB 50017- 、建筑施工模板安全技术规范JGJ162- 二、模板支架搭设主要材料及力学几何参数（一）模板采用18mm厚胶合模板抗弯强度：fw=13N/ mm2 抗剪强度：fv=1.2N/ mm2弹性模量：E=9000 N/ mm2 自重： 6KN/ m3（二）支架采用483.0mm钢管弹性模量：E=210000 N/ mm2 自重： 33.3N/ m钢材强度设计值：f=205 N/ mm2 截面积： A=424 mm2惯性距：I=107800 mm4 回转半径：i=15.8 mm截面抵抗矩：W=4490 mm3（三）木材参数（80*80木坊）木材品种：松木 弹性模量E(N/mm2)：9000.0抗弯强度设计值fm(N/mm2)：11.0 抗剪强度设计值fv(N/mm2)：1.4截面惯性矩I（cm4）： 341.33 截面抵抗矩W（cm3）：85.33 截面积A（mm2）：6400 回转半径i（mm）：23.1（四）穿梁螺栓参数（14）直径: 14 mm 有效直径: 11.55 mm；有效面积: A= 105 mm2 抗拉强度设计值：f=170.000 N/mm2最大容许拉力：N=17.850kN三 、中厅（3层中空）支模系统搭设方案及验算（一）情况介绍1、位于(C-D）,（2-4）轴、(C-D）,（6-8）轴、(C-D）,（11-13）轴、(C-D）,（15-17）轴；高17.3m，面积400m2，最大梁截面尺寸为350*750mm，楼板厚度120mm。（二）塔设方案1、采用扣件式483.5mm钢管满堂钢管支模系统。2、设计梁两侧立杆间距0.60m0.90m，板立杆之间间距为0.90m0.90m；脚手架步距(m):1.50；模板支撑架搭设高度H(m)：8.40m(至板底)；3、承重架支设:木方支撑平行梁截面；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；模板底支撑采用80*80木方，间距300mm；顶托梁木方支撑采用一根80*80木方，架设在立杆顶托上。4、梁侧背下楞用18*100mm木板，木板用3.5铁钉（纵向间距300mm）与板底支撑木方固定，外楞采用垂直短方木（80*80木方）并用对拉螺栓（M14，间距600mm）将其和梁底支撑木方固定，梁侧背上楞用80*80木方，并用3.5铁钉（纵向间距300mm）将其与板模板固定。5、支模系统如下图：（三）塔设要求1、立杆立杆接长必须用对接接头，必须采用对接扣件连接，相邻两立柱的对接接头不得在同步内，且对接接头沿竖向错开的距离不宜小于500mm，各接头中心距主节点不宜大于步距的1/3；立杆底部设置底座及垫板，垫板厚度不得小于50mm，严禁将立杆直接立在底板上；立杆顶部可调支托螺栓伸出钢管顶部不得大于200mm。2、水平连接杆纵横水平连接杆用直角扣件与立杆扣接，纵横水平杆接长采用搭接的形式,搭接长度不小于0.5m，并用不少于两个扣件分别在离杆端不小于100mm进行固定；在立杆底距离地面200mm高处，沿纵横水平方向按照纵下横上的程序设扫地杆。立杆顶部设置一道水平拉杆，其余水平杆根据扫地杆与顶部水平拉杆之间间距，在满足步距不大于1500mm条件下进行平均分配步距后，在每一步距处纵横向各设一道水平拉杆；由于层高在820米范围内，在最顶步距两水平拉杆中间加设一道水平拉杆。3、垂直剪刀撑垂直剪刀撑在满堂钢管支模架外侧周边由下至上竖向连续设置，内部每隔10米由下至上竖向连续设置，剪刀撑宽度4.5-6米，斜杆与地面倾角为45-60度，剪刀撑接长采用搭接的形式。4、水平剪刀撑在有垂直剪刀撑部位的顶部、底部扫地杆、中间各设一道水平剪刀撑。5、之字斜撑由于高度为8-20m，按规范在两垂直剪刀撑间设置之字斜撑，由下至上连续设置。（四）主梁（截面尺寸350*750）支模系统验算1、梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: 其中 - 混凝土的重力密度，取24.000kN/m3； t - 新浇混凝土的初凝时间，取6.000h； T - 混凝土的入模温度，取20.000； V - 混凝土的浇筑速度，取1.500m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.020m； 1- 外加剂影响修正系数，取1.000； 2- 混凝土坍落度影响修正系数，取1.000。根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 38.800 kN/m2、24.480 kN/m2，取较小值24.480 kN/m2作为本工程计算荷载。2、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。按最不利荷载计算，查表得：Km=-0.1，Kv=-0.6，Kw=0.677； 梁侧面板计算简图（1）抗弯验算 其中， - 面板的弯曲应力计算值(N/mm2)； M - 面板的最大弯距(N.mm)； W - 面板的净截面抵抗矩，W = 90.001.81.8/6=48.6cm3； f - 面板的抗弯强度设计值(N/mm2)；按以下公式计算面板跨中弯矩： M=Kmql2q - 作用在模板上的侧压力，包括:新浇混凝土侧压力设计值: q1= 1.224.4801.020=29.96kN/m；倾倒混凝土侧压力设计值: q2= 1.42.001.020=2.86kN/m；q = q1+q2 = 29.960+2.8600 = 32.82 kN/m；计算跨度(内楞间距): l = 300.00mm；面板的最大弯距 M= 0.132.82300.002 = 2.95105N.mm；面板的受弯应力计算值: = 2.95105 / 4.86104=6.070N/mm2；面板的抗弯强度设计值: f = 13.000N/mm2； =6.070 N/mm2 f=13.000 N/mm2满足要求。（2）挠度验算 =Kwql 4/(100EI) q-作用在模板上的侧压力线荷载标准值: q = 24.481.02 = 24.97N/mm；l-计算跨度(内楞间距): l = 300.00mm；E-面板材质的弹性模量: E = 9000.00N/mm2；I-面板的截面惯性矩: I = 90.001.801.801.80/12=36.45cm4；面板的最大挠度计算值: =0.67724.97300.004/(1009000.003.645105) = 0.417 mm；面板的最大容许挠度值: = l/250 =300.000/250 = 1.200mm； =0.417mm=1.200mm满足要求。3、梁侧模垂直短支撑计算垂直短支撑直接承受模板传递的荷载，按照均布荷载作用下的两跨连续梁计算。本工程中，短支撑采用80*80木楞，截面惯性矩I和截面抵抗矩W分别为:W = 808080/6 = 85.33cm3；I = 80808080/12 = 341.33cm4；由规范查得Km=-0.125 Kv=-0.625 Kw =0.521 背楞计算简图（1）强度验算按以下公式计算背楞跨中弯矩： M=Kmql2q = (1.224.48+1.42.000)0.300=9.65kN/m； 短支撑计算跨度: l = 450mm； 短支撑的最大弯距: M=0.1259.65450.002= 24.43104N.mm；经计算得到，内楞的最大受弯应力计算值 = 24.43104/8.53104 = 2.864 N/mm2； 内楞的抗弯强度设计值: f = 11.000N/mm2； = 2.864 N/mm2 f=11.000N/mm2满足要求。（2）抗剪验算截面抗剪强度必须满足:最大剪力 V =0.625ql=0.6259.650.45=2.714 kN；方木受剪应力计算值 T=32714.000/(280.0080.00)=0.636 N/mm2；方木抗剪强度设计值 T=1.400 N/mm2； T=0.636 N/mm2T=1.400 N/mm2 满足要求。 （3）挠度验算 =Kwql4/(100EI)其中 E -材质的弹性模量： 9000.00N/mm2； q-背楞上的侧压力线荷载标准值： q =24.480.30= 7.34 N/mm； l-计算跨度：l = 450.00mm； I背楞的截面惯性矩：E = 3.413106 mm4； = 0.5217.34450.004/(1009000.003.41106) = 0.511 mm；背楞的最大容许挠度值: = 450/250=1.800mm；=0.511mm =1.800mm满足要求。4、穿梁螺栓的计算 验算公式如下: 其中 N - 穿梁螺栓所受的拉力； A - 穿梁螺栓有效面积 (mm2)； f - 穿梁螺栓的抗拉强度设计值，取170.000 N/mm2；查表得： 穿梁螺栓的直径: 14 mm； 穿梁螺栓有效直径: 11.55 mm； 穿梁螺栓有效面积: A= 105 mm2；穿梁螺栓所受的最大拉力: N =24.4800.3000.9002 =13.219 kN。穿梁螺栓最大容许拉力值: N = 170.000105/1000 = 17.850 kN；N=13.219 kNN=17.850kN满足要求！5、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。面板的截面惯性矩I和截面抵抗矩W分别为: W = 300.0018.0018.00/6 = 1.62104mm3； I = 300.0018.0018.0018.00/12 = 1.46105mm4；按最不利荷载计算，查表可得： Km=-0.117，Kv=-0.617，Kw=0.990； （1）抗弯强度验算 新浇混凝土及钢筋荷载设计值：q1: 1.2（24.00+1.50）0.301.02=9.36kN/m；模板结构自重荷载：q2:1.20.350.30=0.12kN/m；振捣混凝土时产生的荷载设计值：q3: 1.42.000.30=0.84kN/m；q = q1 + q2 + q3=9.36+0.12+0.84=10.32kN/m；跨中弯矩计算公式如下: Mmax=Kmql2Mmax = 0.12510.320.3002=0.116kN.m； =0.116106/1.62104=7.17N/mm2； =7.17 N/mm2 f=13.000N/mm2满足要求。(2)挠度验算根据建筑施工计算手册刚度验算采用标准荷载，同时不考虑振动荷载作用。最大挠度计算公式如下: =Kwql4/(100EI)其中，q-作用在模板上的压力线荷载: q =（(24.0+1.50)1.02+0.35）0.30= 7.91KN/m； l-计算跨度(梁底支撑间距): l =300.00mm； E-面板的弹性模量: E = 9000.0N/mm2；面板的最大允许挠度值: =300.00/250 = 1.200mm； = 0.9907.910300.04/(1009000.01.46105)=0.483mm； =0.483mm =1.200mm满足要求。6、梁底次龙骨木方的计算计算简图如下：（1）荷载的计算：钢筋混凝土梁自重(kN/m)： q1= (24.000+1.500)0.750.350=6.694 kN/m；模板的自重荷载(kN/m)： q2 = 0.3500.350(20.75+0.350)/ 0.300=0.755 kN/m；活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)： 经计算得到，活荷载标准值 P1 = (2.500+2.000)0.300=1.350 kN/m；静荷载设计值 q=1.26.694+1.20.755=8.939 kN/m；活荷载设计值 P=1.41.350=1.890 kN/m；荷载设计值 q = 8.939+1.890 =10.829kN/m。本工程梁底支撑采用方木，方木的截面惯性矩I和截面抵抗矩W分别为:W=8.0008.0008.000/6 = 8.53101 cm3；I=8.0008.0008.0008.000/12 = 3.41102 cm4；（2）支撑方木抗弯强度验算：最大弯矩考虑为简支梁均布荷载作用下的弯矩，跨中最大弯距计算公式如下: 其中 a=(0.600-0.300)/2=0.150 m； c=0.300 m；跨中最大弯距 M=0.12512.2360.3000.300+0.512.2360.3000.150=0.413 kN.m；方木最大应力计算值 =412978.500/8.53104=4.840 N/mm2；方木抗弯强度设计值 f=13.000 N/mm2； =4.840N/mm2 f=13.000 N/mm2满足要求。（3）支撑方木抗剪验算：最大剪力的计算公式如下: 截面抗剪强度必须满足: 其中最大剪力 V =12.2360.300/2=1.835 kN；方木受剪应力计算值 T=31835.460/(280.0080.00)=0.430 N/mm2；方木抗剪强度设计值 T=1.400 N/mm2；T=0.430 N/mm2 T=1.400 N/mm2满足要求。（4）支撑方木挠度验算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: 线荷载 q = 6.694+ 0.755 = 7.449 kN/m；方木最大挠度 =7.449300.000(8600.0003-4300.0002600.000+300.0003)/(3849000.0003.41106)=0.292 mm；方木的挠度设计值 =600.000/250=2.400 mm；=0.292 mm =2.400 mm满足要求。7、顶托主龙骨钢管计算顶托钢管主龙骨按照集中荷载作用下的简支梁计算；集中荷载P取纵向板底支撑传递力，P = 1.835 kN； 集中荷载P传递力，P=1.835 kN；计算简图如下：支撑钢管按照简支梁的计算公式 其中 n=0.900/0.300=3经过简支梁的计算得到：钢管支座反力 RA = RB=(3-1)/21.835+1.835=3.671 kN；经过支撑钢管传递到支座的最大力为21.835+1.835=5.506 kN；钢管最大弯矩 Mmax=(33-1)1.8350.900/(83)=0.551 kN.m；支撑钢管的最大应力计算值 1=0.551106/5080.000=108.393 N/mm2；支撑钢管的抗弯强度的其设计值 f=205.00 N/mm2；由于顶托主龙骨为双钢管，因此，每根钢管分担的强度为：2=108.393/2=54.197 N/mm2f=205.00 N/mm2满足要求。8、扣件抗滑移的计算因上部荷载没有经过水平连接杆传递给立杆或者经过立杆传递给水平杆，因此无需计算。9、立杆的稳定性计算立杆的稳定性计算公式 1.梁两侧立杆稳定性验算:其中 N - 立杆的轴心压力设计值，它包括： 横杆的最大支座反力： N1 =21.835+1.835=5.506 kN ； 脚手架钢管的自重： N2 = 1.20.1298.400=1.301 kN； 楼板的混凝土模板的自重： N3=1.2(0.80/2+(0.60-0.30)/2)0.900.35=0.208 kN； 楼板钢筋混凝土自重荷载: N4=1.2(0.80/2+(0.60-0.30)/2)0.900.100(1.50+24.00)=1.515 kN； N =5.506+1.301+0.208+1.515=8.530 kN； - 轴心受压立杆的稳定系数，由长细比 lo/i 查表得到； i - 计算立杆的截面回转半径 (cm)：i = 1.58； A - 立杆净截面面积 (cm2)： A = 4.89； W - 立杆净截面抵抗矩(cm3)：W = 5.08； - 钢管立杆轴心受压应力计算值 ( N/mm2)； f - 钢管立杆抗压强度设计值：f =205.00 N/mm2； lo - 计算长度 (m)；参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130- ），计算长度按下式计算 lo = h+2a （JGJ130- ）（5.6.2-3）上式的计算结果：立杆计算长度 Lo = h+2a = 1.500+20.20 = 1.900m；Lo/i = 1900.000 / 15.800 =120.253 ；由长细比 lo/i 的结果查表得到轴心受压立杆的稳定系数= 0.452 ；钢管立杆受压应力计算值 =8530.000/(0.452489.000) = 38.592 N/mm2； = 38.592N/mm2 5m8基础10相邻两板表面高低差2墙、梁、柱+4，-5表面平整(2m长度以上)5（四）混凝土浇注本工程的混凝土采用商品砼，楼面水平运输主采用泵管输送。施工人员要从排栅斜梯上落，不得攀支撑架上落，混凝土不得堆放过高及过分集中，要及时拨开。振动时，不得用振棒撬住模板或钢筋。在浇筑过程中，安排两名木工及施工员跟班，而且准备一批门架及支顶、木枋等材料，在混凝土浇筑过程中，施工员随时观测模板体系变形情况。如果发现异常，立即指挥楼面工作人员撒离，同时加紧抢修，如果估计抢修时间超过混凝土初凝时间，则要做施工缝处理。（五）模板拆除（1）拆模：在砼强度能保证其表面及棱角不因拆除模板面受损后，方可拆除模板。（2）底模：在砼强度符合下表后，方可拆除模板。结构类型结构跨度按设计的砼强度标准值的百分比计(%)板2502，8758100梁8758100悬臂构件2752100（3）已拆除模板及其支架的结构，在砼强度符合设计强度等级的要求后，方可承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更为不利时，必须经过核算，加设类堆放好。（六）高支模及支撑体系的验收高支模施工是本工程施工的重点。由于局部楼面高度高，梁板断尺寸大，施工荷载大，若钢管扣件支撑体系处理不当，极易发生事故，故必须对高支撑支撑体系进行验收，达到施工方案要求后，方可进行下道工序施工。（1）支撑支撑体系的水平纵横拉杆严格按本主案设计的竖向间距位置，地面第一道水平纵横拉杆距地面为200mm。（2）立杆下垫5060X100mm断面的木枋垫板。（3）检查扣件螺栓的拧紧程度。（4）纵横向均设置垂直剪刀撑，其间距为不大于6m；同时主梁两侧支撑立杆垂直面上必须设置剪刀撑，全面设置，不可跳跃，钢管与在面呈450至600角，夹角用回扣连接牢固。（5）单块梁板的模板支撑支撑体系的四周边缘，必须设置剪刀撑，防止边缘失稳，造成质量事故。（七）防止高支模支撑系统失稳的措施（1）浇注梁板砼前，应组织专门小组检查支撑体系中各种坚固件的固体程度。（2）浇注梁板砼时，应专人看护，发现紧固件滑动或杆件变形异常时，应立即报告，由值班施工员组织人员，采用事前准备好的10t千斤顶，把滑移部位顶回原位，以及加固变形杆件，防止质量事故和连续下沉造成意外坍塌。（八）高支模支撑架搭设和拆除的安全技术措施1、安装安全技术措施（1）应遵守高处作业安全技术规范有关规定。（2）架子作业时，必须戴安全帽，系紧安全带，穿工作鞋，戴工作卡，铺脚手架不准马虎操作，操作工具及零件放在工具袋内，搭设中应统一指挥，思想集中，相互集中，相互配合，严禁在脚手架搭设过程中，嘻笑打闹，材料工具不能随意乱意乱抛乱扔，吊运材料工具的下方不准站人。（3）若遇六级以上大风、浓雾、雷雨时，停止进行高空作业。雨后施工，注意防滑，对脚手架进行经常检查，遇大风或停工段时间再使用脚手架时，则对脚手架进行全面检查，如发现连接部分有松动，立杆、打横杆、小横杆、顶撑有左右上下位移，铁丝解除，脚手板断裂、跷头等现象，及时进行加固处理。（4）立杆应间隔交叉有同长度的钢管，将相邻立杆的对接接头位于不同高度上，使立杆的薄弱截面错开，以免形成薄弱层面，造成支撑体系失稳，（5）使用矩扳手实测扣件的紧固是否符合要求，要4060N.M，过小则扣件易滑移，过大则会引起扣件的铸铁断裂，在安装扣件时，所有扣件的开口必须向外。（6）所有钢管、扣件等材料经检验符合规格，无缺陷方可使用。（7）模板及其支撑系统在安装过程中设置防倾覆的可靠临时措施。（8）施工现场搭设工作梯，作业人员不得爬支架上下。（9）高支模上高空临边设置足够的操作平台和安全防护，特别在平台外缘部分加强防护。（10）模板安装、钢筋绑扎、砼浇筑时，避免材料、机具、工具过于集中堆放。（11）不准架设探头板及未固定的杆。（12）模板支撑不使用腐朽、扭裂、劈裂的材料。顶撑垂直、底部平整坚实、并加垫木。木楔顶牢，并用横顺拉杆和剪刀撑。（13）安装模板按工序进行，当模板没有固定前，不进行下一道工序作业。禁止利用拉杆、支撑攀登上落。（14）支模时，支撑、拉杆不准连接在门窗、脚手架或其它不稳固的物件上。在混凝土浇灌过程中，设置专人检查，发现变形、松动等现象。要及时加固和修理，防止塌模伤人。（15）在现场安装模板时，所有工具应装入工具袋内，防止高处作业时，工具掉下伤人。（16）二人抬运模板时，要互相配合，协同工作。传送模板、工具应用运输工具或绳子绑扎牢固后升降，不得乱仍。（17）安装柱、梁模板应设临时工作台，应作临时封闭，以防误踏和堕物伤人。2、拆除安全技术措施（1）拆除前应全面检查支撑体系的扣件连接、支撑体系等是否符合安全要求。（2）拆除支架前应先清除其上的杂物及地面的障碍物。（3）拆模板，应经施工技术人员按试块强度检查，确认砼已达到拆模强度时，方可拆除。（4）拆模应严格遵守从上而下的原则，先拆除非承重模板，后拆除重模板，禁止抛掷模板。（5）高处、复杂结构模板的拆除，应有专人指挥和切实可靠的安装措施，并在下面标出作业区，严禁非操作人员靠近，拆下的模板应集中吊运，并多点捆牢，不准向下乱仍。（6）工作前，应检查所有的工具是否牢固，扳手等工具必须用绳链系挂在身上，工作时思想集中，防止钉子扎脚和从空中滑落。（7）拆除模板采用长撬杆，严禁操作人员站在拆除的模板下。在拆除楼板模板时，要注意防止整块模板掉下，特别是用定型模板作平台模板时，更要注意，防止模板突然全部掉下伤人。（8）拆除间歇时，应将已活动模板、拉杆、支撑等固定牢固，严防突然掉落，倒塌伤人。（9）已拆除的模板、拉杆、支撑等应及时运走或妥善堆放，严防操作人员因扶空、踏空堕落。（10）在混凝土墙体、平台上有预留洞时，应在模板拆除后，随即在墙洞上做好安全防护，或将板的洞盖严。（九）模板工程的监测、变形预警。1、模板支架监测准备工作（1）电工检查现场的用电设备，电箱，电线，保证有足够的照明用具。（2）每个监测人员均配备哨子用于紧急联系，如发现有紧急情况就吹响哨子，则楼面上的施工人员立即停止施工，待紧急情况排除后继续进行施工。（3）楼面上及楼面下的监测人员各配备一台对讲机用于上下通讯，随时对监测情况进行联系。（4）楼面下的监测人员站在安全并利于观测的地方进行观测。2、模板支撑系统的监测方法（1）沉降观测：在支架顶部下1米的地方，用小线拉通相邻的两条柱子，在小线与支架的水平位置处粘贴有记录点号的贴纸，用平水仪进行测量。施工过程中支架沉降值为小线与贴纸之间的差值。（2）垂直度观测：在梁、板底木枋下面吊线锤到支撑底板，在支撑底板上刻上线锤的中点。施工过程中线锤水平位移值为线锤与原始点的偏差值即为支架垂直度的变形值。（3）监测点的布置：沉降观测：每条主梁设三个测点；每块楼板设一个测。垂直度观测：每条主梁设三个测点；每块楼板设一个测点。（4）模板工程的监测、变形预警值。沉降变形预警值： 8mm。垂直度变形预警值： 8mm。（5）在施工过程中监测人员检查支架有没有下沉，垂直度有没有较大的变化，各种连接件有没有松动。按上述模板支撑的监测方法监测，观测模板的沉降及水平位移是否超过上述预警值，如果超过上述预警值，应停止施工，减轻楼面荷载，疏散施工人员。
