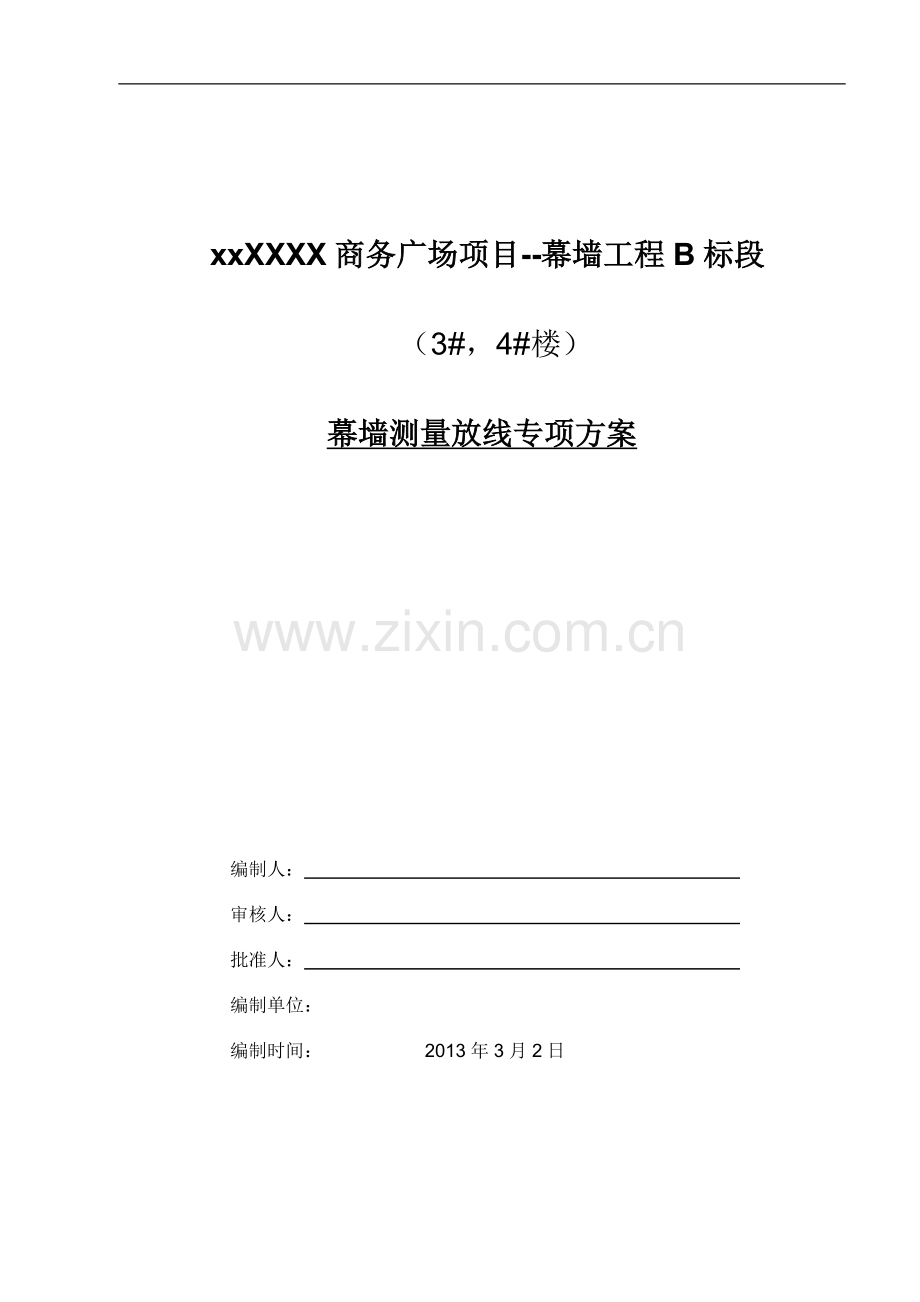

[上海]高层商务办公楼幕墙测量放线专项施工方案.doc

xxXXXX商务广场项目--幕墙工程B标段
（3#，4#楼）
幕墙测量放线专项方案

编制人：

审核人：

批准人：

编制单位：

编制时间： 2013年3月2日

目 录

第一节 工 程 概 况 2
1. 工程简介 2
2. 施工范围 2
第二节 编 制 依 据 3
第三节 施工测量人员及设备配置 3
第四节 施 工 方 案 5
第五节 幕墙测量放线施工特点 7
第六节 测量质量保证措施 9
第七节 测量文明施工及安全防范措施 14

幕墙工程B标段（3#，4#楼）-幕墙测量放线专项方案
第一节 工 程 概 况
1. 工程简介
本工程位于xx市长宁区协和路1011号。总建筑面积约34万平方米，其中地上21.5万多平方米，地下12.6万多平方米。工程主要用途：商务办公。本建筑地上11层、地下2层，建筑总高度40米。
本工程开发单位：，总包单位：，监理单位：，幕墙顾问公司：，建筑顾问：，设计单位：，幕墙B标段施工单位：
幕墙B标段主要采用形式有：单元体玻璃幕墙、铝单板幕墙（包括单曲和双曲铝板）、框架幕墙、百叶、门窗、格栅、栏杆以及GRC幕墙。外装饰总面积约82259㎡（其中单元幕墙：32241㎡、铝板幕墙：36641㎡、框架幕墙：7197㎡、其他幕墙：6180㎡）。
本工程施工工期短，工艺流程多，造型比较复杂，施工难度大，所以我司必须有计划、有组织地安排材料进场和现场施工。施工管理和安全、文明管理必须达到现场要求和规范要求。
2. 施工范围
3#楼

4#楼

本施工组织设计只针对XXXX商务广场幕墙工程我司承包范围施工图所显示的全部内容进行编制（我司施工标段为B标段：3#楼及4#楼），我司在本工程所进行的幕墙产品的加工、安装和售后服务也是按照幕墙施工蓝图为依据。其主要施工内容是：
（1）单元体玻璃幕墙（使用位置为：2-11层的立面位置）；
（2）框架幕墙（使用位置为：车头部位内幕墙、1层及下沉式广场立面位置）；
（3）金属铝板幕墙（使用位置为：火车头造型部位、单曲双曲铝板飘带部位、连廊吊顶部位、屋顶女儿墙部位、单元体背衬板部位）；

（4）其他幕墙：百叶位于10层室内部位、格栅位于屋顶部位、栏杆位于连廊和下沉广场部位、门窗位于单元体幕墙和框架幕墙部位、GRC位于连廊柱子部位。

第二节 编 制 依 据
1.1前期招标文件、答疑等相关资料。
1.2合同、业主签发的书面文件。
1.3现行建筑工程施工质量评定标准和施工技术验收规范和规定。
1.4设计方案图、施工图及设计说明，根据现场初步测量与施工经验，以及其他相关资料等。
定位和测量控制方案编制依据：
（1）建设单位提供的规划总平面图和轴线定位图、建筑和结构设计图，以及总包单位技术交底内容（如：平面控制点交接检记录2013年1月10日）
（2）《工程测量规范》GB 50026—2007
（3）《城市测量规范》CJJ/T 8-2011
（4）《玻璃幕墙工程质量检验标准》JGJ/T139-2001
（5）《建筑装饰装修工程质量验收规范》GB 50210-2002
（6）《玻璃幕墙工程技术规范》JGJ 102-2003
（7）《建筑幕墙》GB21086-2007
（8）《金属与石材幕墙工程技术规范》JGJ133-2001。建设单位提供的市测绘院工程测量成果资料、施工组织设计，以及其他国家、xx市相应的规范及要求等，并根据本工程技术要求和施工部署，编制本项目测量放线方案。

第三节 施工测量人员及设备配置
1. 测量人员安排及管理体系

项目经理
技术负责人
技术质量部
幕墙测量队伍
监理（测量）
总包测量组
图3.1 测量管理组织框架

2. 根据工程需要，组建两个测量小组：
专业控制及监测小组: 主要从事控制测量、变形监测、复核验收工作。
（1）测量工程师1名。
（2）测量员2名。
幕墙放线测量小组：主要从事幕墙分格线、安装标高控制等工作。
（1）放线员2名。
（2）其他人员6名。
各作业队应配备至少一名经验丰富、基础扎实的测量工程师及数名熟练测量员，并对持有相应等级的岗位证书人员报总承包项目经理部、监理公司备案。
3. 主要测量仪器
仪器选用：根据本工程的特点和工程放线的精度要求，应配备主要测量仪器如下：
主要测量仪器表（供参考）
序号
仪器名称
国别及质量
数量
精度
检定周期
备注
1
苏州一光全站仪
国产优质
1
1”,1+1PPm
1年
配件应
齐全
2
水准仪
国产优质
2
3mm/Km
1年
3
电子水准仪
国产优质
1
0.3mm/km
1年
4
高精度铅直仪
国产优质
1
1/20万
1年
5
50m钢尺
国产优质
2
I 级
1年
6
5～10米盒尺
国产优质
6把
/
自检
施工放样
7
对讲机
国产优质
6部
/
/
通讯联络
3.1其它辅助机具准备：
（1）焊机及用具四套。
（2）电锤六把、电钻六把。
（3）30公斤重锤两个。
（4）墨斗五个、铅笔若干盒。
3.2 材料准备：
（1）L40角钢若干。
（2）M12*100胀栓若干。
（3）Ф3.2钢丝线若干。
3.3仪器管理：
（1）测量组设专人负责仪器日常管理。
（2）严格按照操作规程操作，杜绝冒险、违章操作。
（3）各作业队应将所购仪器资料上报总承包项目经理部、监理公司统一管理。

第四节 施 工 方 案
1. 基本要求
为了保证建筑总体结构符合设计文件的要求，确保施工中尽可能发生差错，项目部在施工前必须把总包单位提交的全部控制桩点（平面基准点、水准点、竖向变形结果）进行复测。凡是与原来的成果或点位的差异在允许的范围内时，一律以原有的成果为准，不作改动，对经过多次复测，证明原有成果有误或点位有较大变动时，应报有关总包、监理单位，经各方复核及协商确定方案后，才能改动。
对出现的误差进行适当的分配，经检查确认后，填写轴线、控制线实测角度、尺寸、记录表，报送总包、监理等单位备案。
2. 幕墙放线具体方案
2.1总包控制点复核
检查总包给定的四个基准点，用全站仪进行复核，确保该基准点偏位情况满足规范要求。
总包控制点
G5
A3楼
A4楼
总包控制点
T5
总包控制点
S5
总包控制点
G6

图3.1 总包移交的平面控制点
2.2闭合导线网的布设
首先复核总包提供的四个基准点，根据现场需要通过G6，T5控制点在场内做一级闭合导线网（示意图如下所示）。
F1
E1
G1
D1
C1
B1
A1
G6
T5
A4楼
A3楼
复核所有的引测点，以保证外围控制网的闭合

图3.2 幕墙闭合导线网布置示意图
一级导线测量的主要技术要求
等级
导线长度km
平均边长
km
测角中误差″
测距中误差mm
测距相对中误差
测回差
DJ2
方位角闭合差″
相对闭合差
一级
4
0.5
5
15
≤1/30000
2
10nl/2
≤1/15000
2.3根据闭合导线网所求得的一层C-1，D-1，F-1，G-1点坐标，通过预留测量口用激光垂直仪（如下图所示）将点返至二层、屋顶层，二层坐标分别为C-2，D-2，F-2，G-2、屋顶层坐标为C-12，D-12，F-12，G-12。引点结束后，用全站仪进行复测，坐标差误差控制Δx、Δy≤2mm。

2.4 因为主体结构内部二次结构已经砌筑，内部不通视，原“等额分隔弦长法”不适用，所以分别根据二层C-2，D-2，F-2，G-2坐标，以及楼顶层C-12，D-12，F-12，G-12点坐标中的两点隔线放线（如3A南立面标准层幕墙分隔线距1.411米），并在二层及楼顶层分隔线出焊接角钢与拉钢丝线，作为3-10MF层幕墙分隔线与进出位的控制线。

2.5 层间标高的设置
根据总包提供的原始水准控制点拉尺测量楼层标高，如整体楼层标高误差可控范围内可通过单元体转接件调节。如误差超出允许范围，及时通知业主、总包及监理单位及时核查及解决。
在幕墙施工安装直至施工完毕之前，高度标记、水平标记必须清晰完好，不被消除破坏。标高测量误差，层与层之间<±2mm，总标高<10mm。
2.6 根据二层C-2，D-2，F-2，G-2坐标，以及楼顶层C-12，D-12，F-12，G-12点坐标取得各个楼层进出理论值，如整体进出误差可控范围内可通过单元体转接件调节。及时通知业主、总包及监理单位及时核查及解决。
2.7 一层框架、下沉式广场放线：先核准前期控制网如误差在可控范围内，做支导线引入取相应坐标放线。如误差较大，重新做闭合导线网放线，同步引水准闭合网放线。

第五节 幕墙测量放线施工特点
1. 玻璃幕墙施工测量放线的特点：
加工和拼装精度要求高，日照温差、风力载荷影响大，超高楼层，对玻璃幕墙的测量放线工作有以下几个特点：
（1）建筑结构变化大，施工过程的变形复杂，变形观测量大；
（2）跨季节施工，结构变形规律更加复杂，要求观测周期长；
（3）由于变形复杂，体量大，要求观测精度极高，对测量仪器的精度和可靠性要求非常高；
（4）玻璃幕墙作为建筑物的最终空间形状，要求外形必须符合设计几何尺寸，幕墙放线需要进行较为准确地预留变形量；
（5）根据总包提供的经监理、业主等相关单位验收、认可的控制点，建立幕墙控制网，采用全站仪将幕墙外控点投射到每一楼层，并利用全站仪依据幕墙内控网弹设幕墙分格线、出入控制线。利用水平仪进行标高测量。
（6）及时采用全站仪与水准仪等相关仪器进行检验，以确保测量无误。
2. 单元体转接件定位测量
放线首先应该与土建施工单位、钢结构安装协调，明确主体结构的测量基准。幕墙分格轴线的测量放线应与主体结构配合，对误差进行控制、分配、消化、不使其积累。放线时应多次进行校正，确保其准确性。按幕墙分格尺寸线放线，在预埋件曲梁上划出幕墙分格轴线的十字中心线。测量放线应在风力不大于4级的情况下进行，每天定时进行二次校核，以确保测量放线的准确性。
幕墙控制线确定后，找一处具有代表性位置进行幕墙试装，达到促进各工种间的协调，使工人尽快进入角色，以利于工程的顺利展开。
（1）操作方法：
1）按照所弹的十字线将一次转接件焊接在曲梁上，考虑到一次钢支座安装定位非常重要，左右偏差控制在±5㎜范围内，进出为控制在±5㎜范围内，依据垂直钢丝线来检查一次转接件的垂直度与左右偏差及进出位。

2）为保证转接件安装精度，除控制前后左右尺寸后，还要控制每个转接件标高，我司计划用水准仪进行跟踪检查标高，其允许偏差为±1mm。

3）待一次转接件各部位校对完毕后即进行焊接初步连接，连接时严格按照图纸要求及焊接规定。
4）钢转接件安装完毕后，再进行单元体安装，安装前垫上隔离垫，安装好进行前后左右调节，完毕后进行固定，用水准仪检查标高。
5）连接件安装精度要求
a．标高 　 ±1.0mm（有上下调节时±2.0）
b．连接件两端点平行度偏差 ≤1.0mm
c．距安装轴线水平距离 ≤1.0mm
d．垂直偏差　　　　　　　　　 ±1.0mm
e．两连接件连接点中心水平距离 ±1.0mm

f．相邻三连接件偏差 ±1.0mm
（2）单元体转接件弹线
依据图纸分格和钢丝线在楼层内弹出转接件的中心线、进出控制线。
（3）单元体转接件定位
转接件基本摆放到位后，依据楼层内的中心线和进出线进行调校定位。
（4）单元体转接件的调较方法
检查转接件相对结构的垂直度，以及对称度，若二者相等，与结构垂直，若不相等，进行调较。如下图

图：A4转接件测量

第六节 测量质量保证措施
1. 施工测量放线的基本准则
（1）认真学习与执行国家法令、政策与规范，明确为工程服务，对按图施工与工程进度负责的工作目的。
（2）遵守先整体后局部的工作等程序。即先测设精度较高的场地整体控制网，再以控制网为依据进行各局部建筑物的定位、放线。
（3）必须严格审核测量起始依据（设计图纸、文件，测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核的工作方法。
（4）测法要科学，简捷，精度要合理，相称的工作原则。仪器选择要适当，使用要精心。在满足工程需要的前提下，力争做到省工、省时、省费用。
（5）定位、放线工作必须执行自检、互检合格后，由有关主管部门验线的工作制度。此外，还应执行安全、保密等有关规定，用好、管好设计图纸与有关资料。实测时要当场做好原始记录，测后要及时保护好桩位。
（6）紧密配合施工，发扬团结协作，不畏艰难，实事求是，认真负责的工作作风。
2. 施工测量验线的工作的基本准则
（1）验线工作应主动，验线工作要从审核施工测量方案开始，在施工的各主要阶段前，均应
对施工测量工作提出预防性的要求，以做到防患于未然。
（2）验线的依据应原始、正确、有效，主要是设计图纸、变更洽商与起始点位（如红线桩、水准点等）及其已知数据（如坐标、高程等）要原始资料、最后定案有效并正确的，因为这些是施工测量的基本依据。若其中有错，在测量放线中多是难以发现的，后果是不堪设想的。
（3）仪器与钢尺须按计量法有关规定进行检定和检校。
（4）验线的精度应符合规范要求，主要包括：
l 仪器的精度应适应验线要求，并校正完好；
l 必须按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正；
l 验线本身应先行附合（或闭合）校核 。
（5）必须独立验线，验线工作应尽量与放线工作不相关，主要包括：
l 观测人员；
l 仪器；
l 测法及观测路线等。
（6）验线部位关键环节与最弱部位，主要包括：
l 定位依据桩位及定位条件；
l 场区平面控制网、主轴线及其控制桩（引桩）；
l 场区高程控制网及±0.000高程线；
l 控制网及定位放线中的最弱部位；
l 铅直仪从首层投测到施工作业面的控制网及标高控制点。
（7）验线方法及误差处理
l 场区平面控制网与建筑物定位，应在平差计算中评定其最弱部位的精度，并实地验测，精度不符合要求时应重测。
l 细部测量，可用不低于原测量放线的精度进行验测，验线成果与原放线成果之间的误差处理如下；
l 两者之差若小于1/限差时，对放线工作评为优良；
l 两者之差略小于或等于 限差时，对放线工作评为合格（可不必改正放线成果，或取两者的平均值）；
l 两者之差超过 限差时，原则上不予验收，尤其是要害部位。若次要部位可令其局部返工。
3. 测量记录的基本要求
测量记录的基本要求：原始真实、数字正确、内容完整、字体工整。
4. 测量计算的基本要求
测量计算工作的基本要求：依据正确、方法科学、计算有序、步步校核、结果可靠。
5. 测量精度要求质量保证措施
本方案测量放线精度以玻璃幕墙安装精度为主要控制指标，同时兼顾各专业的精度要求。
6. 测量放线精度要求
以玻璃幕墙安装精度为主要控制指标
（1）首级控制的精度要求：市测绘院所做导线点达到二级导线的精度要求，高程达到四等水准测量精度要求。
（2）工程定位精度：
表：工程定位精度
平面位置：
2cm
高 程：
2cm
（3）轴线控制网的精度要求：
轴线控制网选用一级建筑方格网，精度要求见下表：
表：一级建筑方格网的精度指标
测距相对中误差
1/24000
测角中误差：
±9”
直线度：
±5”
（4）高程达到四等水准精度要求，高程控制点间高差误差不超过±3mm。
（5）作业面的放线要求：
对于砼结构工程部分，检查砼结构各部位的放线的允许误差如下：
表：砼结构各部位的放线的允许误差
项 目
允许误差
外廓主轴线长度（L）
L≤30m
±5mm
30m<L≤60m
±10mm
60m<L≤90m
±15mm
90m<L
±20mm
细部轴线
±2mm
墙、柱、梁边线
±3mm
门、窗、洞口线
±3mm
层高
±3mm
总高
H>90m
±20mm
（6）对于建筑物的垂直度误差和总高度误差：3H/10000
表：建筑垂直误差和总高度误差
度建筑物高度
垂直度误差
总高度误差
30<H≤60m时：
10mm
10mm
60<H≤90m时：
15mm
15mm
90<H≤120m时：
20mm
20mm
120<H≤150m时：
25mm
25mm
150<H时：
30mm
30mm
7. 误差预防和发生错误的改正措施
（1）误差预防：
为防止测量误差（系统误差、偶然误差和粗差），必须从人员、仪器、操作环境和管理四个方面解决。
必须配备专业人员，熟悉操作规程，熟悉施工图纸、方案和交底。
使用的仪器应在检定周期内，使用前后应认真检查仪器状态，发现问题及时检修。
尽量选择最佳观测时间施测，在不利环境下施测的结果，应有严格的校核措施，合格后方可交付使用。
管理上，人员和仪器配备合理，测法经济、高效。严格按操作规程操作，施测数据资料齐全、清晰。
（2）发生错误的改正：
发现错误，应立即查明原因，向上级报告。
对由此所施测的一切结果进行检核。
对发现的错误立即纠正，有关人员应承担相应的责任。
填写错误追踪记录，并制定预防措施。
8. 资料管理
（1）表格的填写、签字：
根据新的资料管理规定中有关测量章节内容和要求，应填写：
l 施工测量放线报验表（报监理），
l 楼层平面放线记录；
l 楼层标高抄测记录；
l 建筑物垂直度、标高观测记录；
l 其它专用表格编制后与监理协商一致，再使用。
（2）资料归档程序：
我司将按照“图：测量资料归档程序”所示程序及时准确进行幕墙测量资料的归档程序。

幕墙单位填写资料、签字
总承包项目部技术部审核签章
监理公司审核签章
不合格
不合格
监理公司存档
总承包项目部技术部存档
总承包项目部技术部存档
总承包项目部技术部存档
档案馆存档
图：测量资料归档程序

所有测量资料由总包归档，最后移交给业主和xx市城建档案馆。
9. 测量验收程序
1）复核、验线程序要求：
（1）各分包单位测量组首先自检合格后，将各种资料准备齐全，经公司技术部门授权的测量工程师签认后，方可申请验线。
（2）总承包测量队复检合格后，向监理公司申请验线。
（3）经监理公司复检通过后，方可进行下道工序施工
（4）验线不合格，需立即改正，复检合格后，重新整理资料，申请验线。
2）验线程序
各分包单位测量放线完毕，自检合格，签字齐全，报测量队验线
总承包项目部测量队验线
监理公司验线
下一道工序
合格/不合格
合格/不合格
图：验线程序

3）验线范围

（1）政府规划验线：工程定位、结构出地面、结构竣工等三个阶段，由业主向市规划局申请验线，总包配合验线；
（2）监理验线范围：现场和作业面各级平面、高程控制点，各种分部、分向工程的定位桩点，几何尺寸和标高，楼层轴线、标高和各种关键部位的线。
（3）总承包测量队验线范围：除了以上监理验线范围内的必验项目，随时检查各种细部线，验线结果及时反馈各作业队，以便改正。
（4）测量班组验线范围：投点后形成的方格网，幕墙控制线，分格线，楼层标高控制点，抽检幕墙安装质量的各项指标。

第七节 测量文明施工及安全防范措施
1、施工及安全措施
幕墙安装测量主要在建筑物的外沿，楼高风大，交叉作业多，测量人员必须正确戴好安全帽，系好安全带，做到高控低作，确保人员和仪器绝对安全；
当用仪器从内控点预留洞口投点时，应将头顶上一层的洞口用木板封住，防止顶上坠物伤人，砸坏测量仪器。同样，用钢丝线、钢尺悬挂重锤时，也应将下方的洞口堵住。
测量过程中禁止在现场抽烟，注意防火；放线中需拆除安全围档设施时，放线完后，务必及时恢复围档，封堵洞口，不得随意向下抛掷物品；
2 、冬季、雨季测量注意事项
冬季室内外温差大，测量仪器从室外进入室内，或从室内进入室外，不应急于打开仪器箱，待仪器温度大致平衡后再开箱，防止冷凝结露；测量数据应根据温度变化进行改正。雨天，应避免仪器受潮，仪器箱应注意防潮。雨天楼边湿滑，搬动仪器时要注意防止滑倒。
