悬挑脚手架施工方案

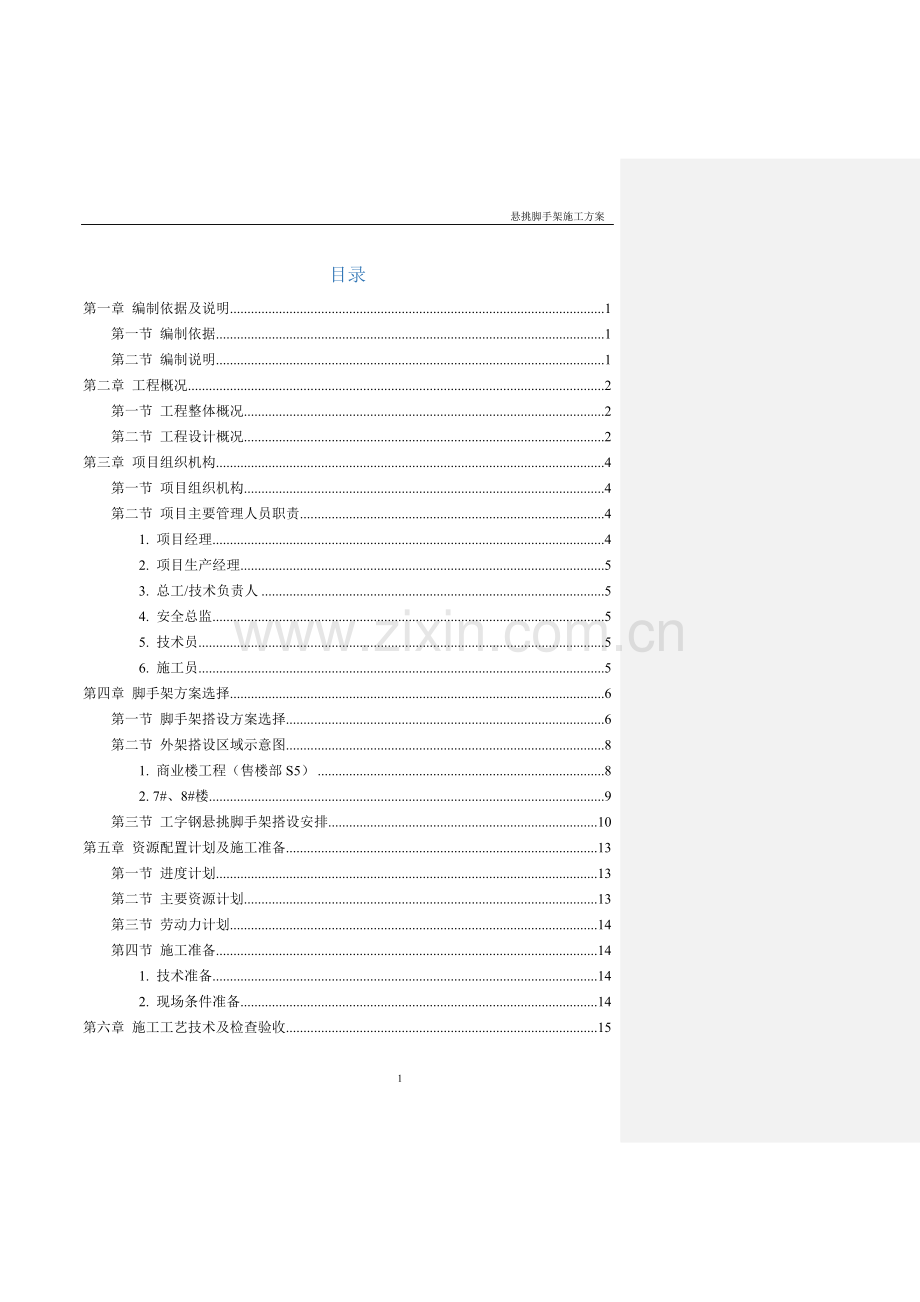

目录
第一章 编制依据及说明 1
第一节 编制依据 1
第二节 编制说明 1
第二章 工程概况 2
第一节 工程整体概况 2
第二节 工程设计概况 2
第三章 项目组织机构 4
第一节 项目组织机构 4
第二节 项目主要管理人员职责 4
1. 项目经理 4
2. 项目生产经理 5
3. 总工/技术负责人 5
4. 安全总监 5
5. 技术员 5
6. 施工员 5
第四章 脚手架方案选择 6
第一节 脚手架搭设方案选择 6
第二节 外架搭设区域示意图 8
1. 商业楼工程（售楼部S5） 8
2. 7#、8#楼 9
第三节 工字钢悬挑脚手架搭设安排 10
第五章 资源配置计划及施工准备 13
第一节 进度计划 13
第二节 主要资源计划 13
第三节 劳动力计划 14
第四节 施工准备 14
1. 技术准备 14
2. 现场条件准备 14
第六章 施工工艺技术及检查验收 15
第一节 外脚手架的基本构造 15
1. 本工程外脚手架搭设参数 16
2. 外脚手架各构件选型及选材 17
第二节 工艺流程 18
1. 搭设顺序 18
2. 外架搭设要求 18
3. 脚手架搭设注意事项 24
第三节 悬挑架细部构造 24
1. 外架悬挑构造做法 24
2. 内挑架做法 29
3. 悬挑架局部大样 30
4. 悬挑脚手架在屋面构架区域加固处理 33
5. 电梯井防护架 33
6. 卸料平台 34
7. 悬挑架挑网 35
第四节 其它说明 36
1. 人行斜道 36
2. 安全通道 37
3. 架体开洞 37
第五节 外脚手架的验收 38
1. 外脚手架的验收时间 38
2. 外脚手架的检查验收 38
3. 外脚手架验收要求 40
4. 外脚手架验收表 42
第六节 脚手架使用注意事项 45
第七节 脚手架拆除方法及要求 46
1. 外架拆除总体安排 46
2. 外脚手架拆除准备 46
3. 外脚手架拆除顺序 46
4. 拆除工作施工要点 46
第七章 质量、安全保证措施 47
第一节 质量保证措施 47
第二节 脚手架搭设安全保证措施 51
第三节 脚手架使用安全保证措施 52
第四节 脚手架拆除安全保证措施 53
第五节 架体监测措施 54
第八章 文明施工措施 55
第九章 应急救援预案 56
第一节 应急救援小组 56
第二节 应急小组的职责 56
第三节 应急救援工作程序 57
1. 应急响应 57
2. 伤亡事故的报告 58
3. 现场保护 58
4. 事故调查 58
5. 事故处理 59
第四节 应急救援方法 59
1. 急救步骤 59
2. 施工现场具体急救方法 59
第五节 安全事故应急救援措施 61
1. 外架垮塌 61
2. 坠落 61
3. 物体打击 62
第六节 突发事件处理后的责任追究、奖励制度 63
第十章 悬挑式脚手架计算书 63
第一节 大横杆的计算 63
1. 均布荷载值计算 63
2. 强度验算 64
3. 挠度验算 64
第二节 小横杆的计算 64
1. 荷载值计算 65
2. 强度验算 65
3. 挠度验算 65
第三节 扣件抗滑力的计算 66
第四节 脚手架立杆荷载的计算 66
第五节 立杆的稳定性计算 67
第六节 连墙件的计算 68
第七节 悬挑梁的受力计算 69
第八节 悬挑梁的整体稳定性计算 70
第九节 锚固段与楼板连接的计算 71
第十节 阳角位置计算 72
1. 联梁验算 72
2. 主梁验算 76
第十一节 阳台位置计算 79
1. 大横杆的计算 80
2. 小横杆的计算 81
3. 扣件抗滑力的计算 82

4
第一章 编制依据及说明
第一节 编制依据对编制依据中的《建筑施工高处作业安全技术规范》更新至2016版.

序号
编制依据
备注
1
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）

2
《混凝土结构工程施工质量验收规范》（GB50204-2015）

3
《建筑工程施工质量验收统一标准》(GB50300—2013)

4
《建筑结构荷载规范》（GB 50009-2012）

5
《钢管脚手架扣件规范》（GB15831-2006）

6
《钢结构设计规范》 (GB50017-2003)

7
《建筑施工高处作业安全技术规范》（JGJ 80-2016）

8
《建筑施工安全检查标准》（JGJ 59-2011）

9
《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）

10
《广州市建设工程重大危险源管理办法》

11
广东省标准《高层建筑混凝土结构技术规程》DBJ 15-92-2013

12
金地公馆项目设计施工图纸及合同等相关文件

13
金地公馆项目施工组织设计及施工策划

第二节 编制说明编制说明主要是说明本方案悬挑架方案概况,每段悬挑高度,并重点说明悬挑高度是否超过20米,是否需要专家论证。

本工程外脚手架仅作为外墙装饰等作业架体，不得作为结构支撑架、材料堆放架使用。全部外脚手架均采用双排钢管扣件式脚手架。
根据公司《关于规范悬挑脚手架搭设的通知》建三一安字〔2007〕69 号文第2条规定：“悬挑外架的分段搭设高度不得超过6 层，也不得大于24米。整体分段应合理规划，可以通过地面的落地外架进行调整，以使经济合理”。项目层高3.05m，总悬挑层数26~27层，塔楼计划分4次悬挑，每段悬挑高度约21.35m，满足公司规定的最大悬挑高度24m的要求。
根据《危险性较大分部分项工程管理办法》建质【2009】87号文中规定：“架体高度20m及以上悬挑式脚手架工程。”属于超过一定规模的危险性较大的分部分项工程范围，方案需要进行专家论证。
第二章 工程概况
第一节 工程整体概况
金地公馆项目位于广东省广州市天河区东圃镇珠吉街黄云路北侧，场地占地面积65016.9㎡，拟建建筑主要由高层住宅、别墅等组成，总建筑面积约为19.5万㎡。其中包括4栋30层、3栋31层、1栋32层高层住宅、9栋联排别墅共41套、2层商业街（局部为1层）、1栋2层售楼处、物业及社区管理用房。项目效果图如下：
工程名称
金地公馆

工程地址
广东省广州市天河区东圃镇珠吉街黄云路北侧
建设单位
广州市富昌房地产开发有限公司（实际为金地集团）
设计单位
深圳市华阳国际工程设计有限公司（广州）
监理单位
东莞市鸿业工程建设
监理有限公司
结构形式
裙房、别墅、S5商业为框架结构主塔楼为框架-剪力墙结构
建筑高度
97.2m
层数
-2/1~32层
第二节 工程设计概况

设计使用年限
建筑面积
楼层
总高（m）
1#~8#高层住宅及裙楼
50年
总建筑面积194684.40㎡；
其中住宅楼128657.00㎡，配套商业楼8450.00㎡，地下室车库57577.40㎡。
地下1~2层
8.9
塔楼地上30~32层；标准层层高3.05m
裙楼地上1~2层
97.2
别墅
50年
地下1~2层
6.4
地上3层
12.6
S5商业配套及物业及社区用房
50年
地下1层
2.2~3.4
地上1~3层
13.8
楼栋平面图如下图：

图1 楼栋平面分部图
各栋塔楼高度如下：
楼栋号
层数
3层及标准层层高（m）
建筑高度（m）
1#/2#
30
3.05
91.1
3#/4#
31
3.05
94.15
5#
32
2.85(四层及以上)
97.2
6#
30
3.05
91.1
7#
30
3.05
91.1
8#
31
3.05
94.15
图中9~33#为3F别墅，其余为配套1~3F商业楼，塔楼最高均＜100m。
注：除塔楼外，其余裙楼、别墅等采用落地式外脚手架即可满足施工要求。
第三章 项目组织机构
第一节 项目组织机构
项目经理部本着科学管理、精干高效、结构合理的原则，由在同类工程中具有丰富施工经验的工程技术管理人员组成。通过建立科学的项目管理制度，完善质量、技术、生产计划、成本和合约方面的管理程序，使整个工程的实施处于项目部强有力的控制之下，确保完成对业主的承诺。
按照项目负责制施工模式，组织项目经理部内的施工诸要素，配备施工经验丰富的专业技术人员和职能人员，组成各职能部门，对工程项目的工期、质量、成本、安全和文明施工等综合要素进行策划、组织、协调、管理和控制，并制定各分包体系，实现无缝对接管理。

图3.1 项目组织机构图
第二节 项目主要管理人员职责优化内容：对各主要管理人员职责进行说明，重点是强调在悬挑架施工、验收、维护过程中各部门的职责，删去与悬挑架施工无关的内容。

1. 项目经理
（1）全面负责整个悬挑架工程中的施工质量、施工进度，对悬挑架起始层、每段悬挑架层数等进行总体部署，并在施工过程中对悬挑架施工负第一责任。
（2）当悬挑架施工与方案出现较大出入时，及时联系劳务及施工班组召开协调会议，解决总包与分包及各分包之间的矛盾和问题。
（3）完善内部基础管理，监督项目总工对悬挑架分部搭设分部验收，验收通过后方可进行下道工序施工。
2. 项目生产经理
（1）做好施工准备工作，负责施工过程中的组织、协调外架与劳务工序交接，参与确定关键工序；
（2）负责施工方案的落实，及时通知技术、安全部门对预埋环及工字钢搭设进行验收；
（3）在技术总工/技术负责人交底后，需就现场情况、方案实施对作业工人现场交底。
（4）做好安全督查工作，组织实施文明、整洁、有序的现场管理，保证施工、生产适合的环境；
3. 总工/技术负责人
（1）编制悬挑架施工方案，组织专家论证；方案审批通过后，及时对项目经理、生产经理、工长和作业人员进行交底。
（2）在班组埋设预埋环后，总工/技术负责人需组织安全员、生产经理对预埋环进行验收，验收合格后方可进行下道工序；工字钢梁搭设前需对浇筑后的预埋环进行检查，检查合格后方可搭设。
（3）做好悬挑架施工过程中的锚固环安装、悬挑梁安装、分段搭设等验收资料；
（4）悬挑架搭设完成后，需定期对悬挑架进行检查，做好相应检查记录。
4. 安全总监
（1）根据公司安全文件，对悬挑架施工过程进行监督管理。
（2）在悬挑架施工过程中，对锚固环安装、悬挑梁安装、分段搭设等做好验收工作。
（3）悬挑架搭设完成后，对连墙件、架体与建筑物边缘的防护网等进行检查。
（4）配合外架班组的安全协调，并负责监督检查，向业主和监理提交安全情况报表。
5. 技术员
（1）负责方案中所需规范、标准、规程的配备；
（2）负责配合技术总工/技术负责进行方案交底，解决外架施工中的技术问题；
（3）负责组织业主代表、设计代表、质量监督部门和监理单位协作配合解决技术问题。
6. 施工员
（1）安全组织生产，确保悬挑架施工质量、施工进度及文明施工；
（2）对关键工序、特殊工序进行跟踪检查，形成产品质量记录；
（3）负责外架施工日常中的技术问题的处理。
第四章 脚手架方案选择
第一节 脚手架搭设方案选择优化原方案选择内容,删除相关落地脚手架内容

根据本工程别墅及高层住宅塔楼及部分裙楼的结构特点、建筑高度及安全文明施工要求，同时结合考虑本工程周边环境及场地因素，本着安全、外架立面形象美观的出发点进行，并根据公司的相关规定要求，对本工程的外悬挑脚手架搭设方案进行总体安排。
金地公馆项目外悬挑脚手架搭设选择
（子）工程
楼层
架体高度
搭设方式
塔楼6~31/32F
6~30/32F
82.35m(其中屋面段伸出结构顶高度1.5m以上)
悬挑脚手架（分4段，每段架体高度21.35m）
（6F~12F；13F~19F；20F~26F；27F~31~天面及架构）

图4.1 悬挑架搭设立面图

84
第二节 外架搭设区域示意图
1. 商业楼工程（售楼部S5）

图4.2 售楼部地上部分外架搭设平面图
备注：外架布置原则：全部边线以建筑外立面边线（包括装饰构件、包柱等）为准，外架内排架离边线为250mm，外架立杆间距为800mm×1500mm，当局部位置大横杆离墙边较远时，小横杆（垂直于墙面）向墙面延伸至墙边不大于250mm处，并增设一排横杆，上铺钢笆片，防治物体坠落。
2. 7#、8#楼

图4.3 7#、8#楼外架搭设平面图
备注：7#、8#楼1~5F采用落地架，6F开始采用悬挑脚手架，落地架搭设原则同商业楼落地架搭设原则，悬挑脚手架具体搭设要求见悬挑脚手架搭设章节；
第三节 工字钢悬挑脚手架搭设安排优化内容：在悬挑架搭设部署中，对卸料平台、施工电梯的布置与外架的关系进行说明，同时对住宅和综合体项目的电梯位置放置进行分情况说明。

悬挑工字钢布置时，要求严格按照锚固长度≥1.25倍的悬挑长度，其中阳台等悬挑结构位置，悬挑长度为悬挑最远端至非悬挑结构梁柱（此位置为第一个预埋锚固点）位置，锚固长度为此工字钢底部非悬挑结构梁柱（此位置为第一个预埋锚固点）点至后部预埋点距离。为保证外架立杆在每侧面的均匀布置，增强外架美观性，在立杆无法直接搭设在主工字钢（16#）上时，在主梁上设置14#次工字钢以等间距布设立杆。
为保证悬挑外架外侧立杆搭设后的安全文明施工及形象要求，根据各层悬挑区域的平面总长度进行均分设置，立杆间距一般不大于1500，具体详见以下各图。

图4.4 悬挑架搭设平面图
其中，悬挑卸料平台位置取消常规中部做法的立杆，在两侧采取加密立杆形式（或双立杆）予以加固，如图7所示：

图4.5 悬挑卸料平台搭设示意图
施工电梯位置处悬挑脚手架与两侧的悬挑脚手架应独立设置，同卸料平台；对于住宅项目，施工电梯放置位置为悬挑外架边缘，对于综合体项目，根据外架形式，施工电梯位置放置在建筑结构边缘。

第五章 资源配置计划及施工准备
第一节 进度计划
外架搭设的进度计划随主体结构施工进度计划进行，且外脚手架至少要高出作业面一个步距高度，且不大于两个步距。每段外架待该悬挑段临近楼层边砌体及墙体装饰施工完毕后方可拆除。
栋号
工作内容
开始时间
备注
1#
悬挑架搭设
2016.10.6

脚手架拆除
2017.5.15

2#
悬挑架搭设
2016.10.6

脚手架拆除
2017.5.15

3#
悬挑架搭设
2016.10.15

脚手架拆除
2017.5.26

4#
悬挑架搭设
2016.10.15

脚手架拆除
2017.5.26

5#
悬挑架搭设
2016.8.10

脚手架拆除
2017.3.15

6#
悬挑架搭设
2016.8.10

脚手架拆除
2017.3.15

7#
悬挑架搭设
2016.8.25

脚手架拆除
2017.4.5

8#
悬挑架搭设
2016.8.25

脚手架拆除
2017.4.5

第二节 主要资源计划优化内容：根据现场实际情况，钢管壁厚应考虑为3.0mm，计算时应考虑现场实际进场情况，适当减小，就算时2.7mm。同时将次梁采用小1号工字钢,使方案更具经济性.

钢管采用φ48×3.0mm普通焊接钢管；扣件采用合格旋转扣件、对接扣件等； 4~6米长主16#、次14#工字钢，花篮螺栓，钢丝绳，短钢管等，预计需求数量见下表：
序号
材料名称
数量
备注
1
钢 管
334800m
考虑别墅及裙楼架体钢管周转至塔楼
2
扣 件
161920个

3
工字钢（4~6米长）
（主16#工字钢，次14#工字钢）
135根/悬挑层*4次悬挑/栋*8栋=4320根
因进度无法确定，暂时不考虑悬挑材料周转
4
钢丝绳
71条/悬挑层*4次悬挑/栋*8栋=2272根
卸料平台另计
5
绳卡
18176个

6
密目安全网6000*1800
11500张
满挂
7
水平安全兜网6000*1000
2800张

第三节 劳动力计划
外脚手架搭设阶段：架子工25人，负责脚手架搭设，悬挂安全网，铺设脚手板，进行层间封闭，外脚手架上垃圾及杂物的清理；同时配备测量员2名，安全员2名。
外脚手架维护阶段：架子工5人，负责外脚手架的日常围护，清理外脚手架杂物；同时配备测量员2名，安全员2名。
外脚手架拆除阶段：架子工10人，负责拆除外脚手架钢管，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物。同时配备测量员2名，安全员2名。
第四节 施工准备
1. 技术准备
（1）组织技术人员熟悉结构施工图纸和进行现场情况勘察，按照施工总进度安排确定脚手架工程插入施工的时间及脚手架工程进度安排。
（2）根据施工进度提前编制脚手架的施工方案，确定主要脚手架形式及布置原则。
（3）方案编制完成后，项目组织对脚手架方案进行会审，通过后报监理审批，监理审批通过以书面形式组织外架方案的专项技术交底会。
2. 现场条件准备
（1）脚手架搭设前，应按专项施工方案向施工人员进行交底。
（2）应按本规范规定和脚手架专项施工方案要求对钢管、扣件、脚手板、可调托撑等进行检查验收，不合格产品不得使用。
（3）经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
（4）应清除搭设场地杂物，平整搭设场地，并使排水畅通。
（5）悬挑式脚手架，需要在层楼板浇捣后的第3天，混凝土强度达到50%以上时（用回弹法对混凝土强度进行判定），方可安装工字钢，搭设悬挑式脚手架。
第六章 施工工艺技术及检查验收
第一节 外脚手架的基本构造在外脚手架搭造中加入“脚手架拉结点50米以下按三步两跨搭设，50米以上按两步两跨搭设”。

结合本工程的结构特点，外脚手架的搭设设置为内排和外排两排立杆，其中内排立杆距离结构边250mm，以保证一定的操作活动空间，外排立杆与内排立杆间的横距为800mm，纵向水平杆步距为1800mm，上、下两根纵向水平杆之间设两道护身栏杆，为保证悬挑外架外侧立杆搭设后的安全文明施工及形象要求，根据各层悬挑区域的平面总长度进行均分设置，立杆纵距按不大于1500mm排列。扫地杆通长设置在距外架底部200mm处。
根据本工程的实际情况，悬挑工字钢采用16#工字钢，工字钢悬挑的端面距外架架体外排立杆中心100mm，架体外排立杆内侧满挂密目安全网。架体高度50m以下，连墙件按每层3跨转角点设置，连墙件水平间距不大于4.5m，即采用三步两跨搭设；架体高度50m以上，连墙件按每层2跨转角点设置，连墙件水平间距不大于3.0m，即采用两步两跨搭设，且沿架体纵向每隔一跨与外架相连接，以保证架体的安全稳定，连墙件采用预埋短钢管加双扣件连接。脚手架必须随主体结构施工进度而搭设，一次搭设高度不应超过相邻连墙件以上二步。

图6.1 悬挑外架搭设剖面图
1. 本工程外脚手架搭设参数
（1）普通钢管落地脚手架（搭设高度见上页表格，具体参数设置详见附图）
脚手架排数
双排
大小横杆布置
大横杆在上
搭设高度(m)
——
立杆型号
Φ48 × 3.0
立杆纵距(m)
1.5
立杆横距(m)
0.8
立杆步距(m)
1.8
连墙件布置方式
50m以下时，一层3跨
20m以上时，一层2跨
施工均布荷载(kN/m2)
2
同时施工层数
2
卸荷/保险钢丝绳设置
6×19钢丝绳（直径17）
基本风压(kN/m2)
0.5
卸荷设置
无
（2）悬挑脚手架（搭设高度见上页表格，具体参数设置详见附图）
脚手架排数
双排
大小横杆布置
大横杆在上
搭设高度(m)
层高3.05m，总高按层数
立杆型号
Φ48 ×3.0
立杆纵距(m)
1.5
立杆横距(m)
0.8
立杆步距(m)
1.8
连墙件布置方式
50m以下时，一层3跨
20m以上时，一层2跨
型钢悬挑长度(m)
1.15
锚固长度(m)
2.3（至少）
钢丝绳支撑道数
1仅作保险用
施工均布荷载(kN/m2)
2
梁拉绳
6×19钢丝绳（直径17）
卸荷/保险钢丝绳设置
6×19钢丝绳（直径17）
脚手架排数
双排

卸荷设置
无，注：卸荷钢丝绳仅用于电梯井灯笼架
2. 外脚手架各构件选型及选材
名称
规格
说明
备注
悬挑主梁
16#工字钢
伸入楼板固定部分主梁
悬挑架专有
次梁
16#工字钢
设在主梁上，以等分立杆
主梁拉绳
6×19钢丝绳（直径17）、吊环为φ20钢筋
一个主悬挑梁一条钢丝绳（一杆一吊）
悬挑架专有
立杆
直径φ48*3.0钢管
立杆横距0.8m、立杆纵距1.5m
落地架与悬挑架统一规格
水平杆
直径φ48*3.0钢管
立杆步距1.8m
脚手板
0.8m*1.0m 钢筋脚手片
满铺
挡脚板
木挡脚板
外架外侧
剪刀撑
45~60°，连续布置
外侧满拉结
连墙件
50m以下时，一层3跨
50m以上时，一层2跨
预埋短钢管+短钢管拉杆
连墙件连接
预埋短钢管, 用双扣件与架体连接
Q235以上圆钢或短钢管
型钢连接
焊接
需加10厚钢板作为加强板
第二节 工艺流程
1. 搭设顺序

第二~四次悬挑：同第一次悬挑。
2. 外架搭设要求
1
立杆搭设
要求
（1）脚手架立杆按照立杆平面布置图设置，每根悬挑工字钢上设置内排、外排两根立杆，并保证立杆竖直。落地式双排钢管外脚手架的每根立杆底部应设置底座或者垫板。
（2）严禁将外径48mm与51mm的钢管混合使用。
（3）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。
（4）立杆接头采用对接扣件连接，立杆与纵向水平杆采用直角扣件连接。接头应交错布置，两相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm；各接头中心距主节点的距离不大于600mm。
（5）立杆接长除每个悬挑段顶层顶步可采用搭接外，其它各层各步接头必须采用对接扣件连接；相邻立杆的对接扣件不得在同一高度内，且应符合下列规定：
1）相邻立杆的接头位置错开布置在不同的步距内，并且在高度方向至少错开500mm，各接头中心距主节点的距离不大于步距的1/3。
2）搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
（6）开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳固后，方可根据情况拆除；
（7）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。

2
纵向水平杆搭设要求
（1）纵向水平杆置于横向水平杆之下，在搭设过程中注意保持水平，在立杆的内侧，用直角扣件与立杆柱扣紧；其长度大于3跨、不小于6米，同一步纵向水平杆四周要交圈。纵向水平杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不得小于500mm，各接头距立柱的距离不大于500mm。
（2）纵向水平杆接长宜用对接扣件，也可采用搭接。对接、搭接应符合下列规定：
1）纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头至最近主节点的距离不宜大于纵距的1/3。
2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。

3
横向水平杆搭设要求
（1）每一立杆与纵向水平杆相交处（即主节点），都必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不大于150mm。横向水平杆间距应与立杆柱距相同。
（2）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（3）横向水平杆的构造应符合下列规定：
1）主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主接点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度a不应大于300mm，外架立杆外侧横向水平杆外伸长度均为100mm。
2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；
3）相邻步架的横向水平杆在立杆处错开布置，同一步横向水平杆在立杆处相同的位置布置。

横向水平杆外伸长度示意图
4
连墙件设置
（1）本工程连墙件选用预埋短钢管（长度≥500mm，普通钢管Φ48*3.0）与外架扣紧组成拉固预埋件（拉杆为Φ48×3.0普通钢管）。架体高度50m以下，拉结点按每层3跨转角点设置，拉结点水平间距不大于4.5m；架体高度50m以上，拉结点按每层2跨转角点设置，拉结点水平间距不大于3.0m。
1） 连墙件布置尽可能靠近主节点设置,连墙件与主节点拉结距离不得超过300mm。
2） 当超过300时，需增加一道横杆与内侧立杆及连墙杆连接进行加固。
3） 连墙件应采用抗滑扣件（双扣件）连接。连墙件应与墙面保持垂直。
（2）连墙件宜采用刚性连墙件与建筑物可靠连接，覆盖面积不宜超过20平方米。严禁使用仅有拉筋的柔性连墙件，必须采用刚性连接。
（3）连墙件中的连墙杆不能水平设置时与脚手架连接的一端应下斜连接，具体见右图。

梁板部位连墙件设置

柱部位连墙件设置

墙部位连墙件设置

斜拉连墙件设置
5
剪刀撑设置
本工程外脚手架包括落地式双排钢管外脚手架和悬挑式钢管外脚手架，应沿外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑的设置应符合下列规定：
（1）在双排脚手架两端各设置一道剪刀撑，并由底向顶连续设置；
（2）剪刀撑斜杆的接长采用搭接，搭接应符合：搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
（3）剪刀撑随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。
（4）本工程剪刀撑按偶数跨设置，即每4跨设置一道连续剪刀撑，剪刀撑的交点交汇点必须在立杆立杆上。
（5）剪刀撑斜杆与地面的倾角宜在45度～60度之间；
（6）外侧立面整个长度和高度上连续设置剪刀撑；
（7）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；
（8）沿外架架体高度方向每隔7.2米设置一道红白线条。

6
脚手架底部封闭
脚手架底部采用夹板全封闭，顶层外脚手架满铺钢筋网，架体与建筑物的空隙采用平网防护，底层和操作面外架设置挡脚板，挡脚板高度为180mm。脚手架外架立面采用密目式绿色安全网，水平方向作业层按结构进度满铺钢筋网片脚手板。

7
护栏和脚手板搭设
（1）在铺脚手板的作业层上设置2道护栏，并设挡脚板，上栏杆高度1.2m，下栏杆高度0.7m，挡脚板自脚手板顶面起200mm高，按400mm刷涂黑黄色间隔油漆。在作业层下部加设一道水平兜网，随作业层上升，同时作业层不超过两层。首层满铺一层脚手板，以上每层需要设置安全网及防护栏杆。
（2）脚手板及钢筋网片沿纵向满铺，做到严密、牢固、铺稳、铺实、铺平，不得有50mm以上间隙，离开装修完成面120～150mm,严禁留长度大于150mm的探头板。两端用10~14#铁丝固定牢靠。
（3）脚手板设置在三根横向水平杆上，并在两端8cm处用直径14 号镀锌钢丝箍绕2～3 圈固定。脚手板应平铺、满铺、铺稳，接缝处设两根横向水平杆，各杆距离接缝的距离均不大于150mm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。
（4）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度130～150mm，两块脚手板外伸长度的和不大于300mm，脚手板搭接铺设时，接头必须在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。

脚手板对接、搭接构造示意图
8
脚手架防雷接地设置
脚手架施工时为避免雷击脚手架事件，在施工期间对脚手架采取一定的避雷措施。设置避雷针，避雷针用直径12mm的镀锌钢筋制作，高度1.5m，高出最高脚手架不小于2m，设置在脚手架的最高点，避雷针水平间距按50m设置。接地线即引下线用直径为8mm的圆钢筋制作，接地线将避雷针全部横向连通，然后向下与接地极连接。接地极可与结构钢筋连接，利用工程结构的接地系统。
3. 脚手架搭设注意事项
（1）严禁使用φ51的钢管替代φ48的钢管混用搭设。钢管壁厚严格按方案要求。
（2）底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作为立杆。
（3）在搭设第一排连墙件前，应每隔6跨设置一道抛撑，以确保架体稳定。
（4）一定要采取先搭设起始段而后向前延伸的方式，当两组作业时，可分别从相对角开始搭设。
（5）连墙件和剪刀撑应及时设置，不得滞后超过2步。
（6）杆件端部伸出扣件之外的长度不得小于100mm。
（7）在顶排连墙件之上的架高（以纵向平杆计）不得多于3步，否则每隔6跨加设1道撑拉措施。
（8）对接平板脚手板时，对接处的两端必须设置间横杆。
（9）作业层的栏杆和挡脚板设在立杆的内侧。
第三节 悬挑架细部构造
1. 外架悬挑构造做法
悬挑工字钢采用16#工字钢，在立杆搭设位置，焊接两个钢筋插脚，立杆对准钢筋插脚放置在工字钢上，向上搭设外架架体立杆、水平杆、剪刀撑、安全网等。每搭完一步脚手架后应校正步距、跨距、排距及立杆垂直度。

序号
做法
悬挑16#工字钢
安装
大样图
型钢悬挑梁采用双轴对称截面的型钢；悬挑梁型号及锚固件按照后面伸出楼层长度确定总长度。本工程选用工字钢16。当悬挑架的钢丝绳不参与计算可通过验算时，工字钢悬挑层设置一道保险钢丝绳，其余位置不设置钢丝绳。
悬挑水平16#工字钢每根长≥3.35m，外挑段长度为1.15m，其中外架离结构边250mm，外架立杆排距0.8m，锚固端长度≥2.0m，安装时外侧设临时支架支撑水平16#工字钢。
剖面图详本方案第15页。
脚手板、踢脚板：
脚手板采用钢筋网片满铺每步架内作业层，铺放平稳，且必须用铁丝固定钢网片的四个角点于钢管上，且相邻脚手网片相互连接，在脚手架外侧每两步架设置一道踢脚板，踢脚板采用18厚胶合板加工，高度为18cm，刷300宽红白相间油漆。
悬挑工字钢
预埋

工字钢U型环节点

工字钢穿墙处理 预埋吊点大样

锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径20mm。
锚固U形钢筋拉环或螺栓应采用冷弯成型。U形钢筋拉环、锚固螺栓与型钢间隙应用钢锲或木锲锲紧。
型钢悬挑梁固定端应采用2 个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，在预埋卡环处两侧各放置三根1500mm长φ18加强钢筋。。
当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢规格不应小于63mm×63mm×6mm。
悬挑钢梁与锚固结构面应采用钢板垫块分散压力，避免应力集中造成混凝土结构破坏。
为保护结构外边,在工字钢下部放置两块垫板。内侧卡环距工字钢内端以内200mm，外侧卡环设于边梁梁中顶部，在工字钢设置后用木楔满塞。
钢丝绳绳卡安装示
意图

钢丝绳均选用φ17钢丝绳斜拉悬挑结构，拉于每根梁的半中处,并环抱梁底绕到工字钢处,并将围绕工字钢系住，钢丝绳中间采用花篮螺栓调节钢丝绳松紧。悬挑工字钢及斜拉钢丝绳以不大于1.5m间距搭设（详见各悬挑层工字钢平面布置图）。因卸料平台钢丝绳参与受力，其拉结钢丝绳端部设三个绳卡和安全弯,在绳卡根部留安全弯，以方便检查，悬挑架钢丝绳可设置3个绳卡。工字钢在结构板边设置角铁，用以抵消工字钢水平力。
工字钢端部安装大
样图

主工字钢上设次工字钢以分设立杆大样

施工电梯入口处剖面图

施工电梯处外架施工方法

注:电梯两笼间立杆间距根据现场情况。
悬挑式脚手架在施工电梯两侧即断开，施工电梯部位需单独搭设双排外脚手架，保证外架拆除时施工电梯位置的脚手架不受其影响。电梯位置外架连墙件不得少于4个。
拉环形式
本方案要求使用钢丝绳拉结的位置，每条钢梁均需拉结。
钢丝绳拉环需要做成下弯的弯头，防止钢绳滑脱到楼板磨损，形式如下（悬挑架拉结点拉环和卸料平台钢丝绳拉环）：
剪力墙部位应在需要设置拉环的位置从墙模板伤口一下10cm留孔设置预埋拉环。

注：拉环为三维形状，右侧拉环大样需弯曲后形成左侧形式以便适于拉吊及锚固
圆钢拉环略向外弯曲
钢板网片铺设示意

2. 内挑架做法
局部因装修需要，在外架上内挑距离约为300~500mm，一版为400mm。内挑需在每层脚手板位置搭设。至结构顶部（或此段架体高度）。内挑架搭设在别墅、售楼部及塔楼底部落地架区域，高层悬挑架上不设置内挑架。

图6.2 内挑架做法示意图
内挑架仅作为防护架或该区域外脚手架的延伸，严禁堆载物料及设备，不能与该区外架同时受到较大荷载，仅作一般施工用途。其自身重量较小，别墅、售楼部及塔楼底部落地架区域的落地脚手架荷载富余较多，完全满足内挑架的重量荷载要求，在整体计算受力时基本可忽略不计。
3. 悬挑架局部大样
（1）卫生间或厨房降板位置

图6.3 卫生间或厨房降板位置工字钢布置示意图
（2）阳台、飘窗等外挑位置
优化内容：阳台、飘窗位置属于悬挑结构，悬挑工字钢的钢丝绳应设置在非悬挑结构上。如遇到悬挑结构，应将圆钢拉环向内设置在非悬挑结构上。

图6.4 阳台、飘窗等位置工字钢布置示意图
（3）楼梯位置

图6.5 楼梯处位置工字钢布置示意图
注：本工程目前图纸中需要搭设工字钢悬挑位置均为剪刀梯，故本方案以剪刀梯示意该处楼梯部位也可采用三角件固定在剪力墙进行外架立杆支撑。
（4）规避面积测绘区域局部处理

图6.6 建筑条状梁区域示意图
如上图所示，该区域为规避测绘面积的入户花园，将入户花园楼板做成镂空条状梁，小业主后期自行加建成入户花园。此入户花园外侧亦需按要求搭设外脚手架。

图6.7 建筑条状梁区域搭设示意图
（6）建筑物阳角位置优化内容：阳角部位悬挑工字钢长度长、数量多，钢梁锚固段相互干扰，易使锚固段达不到1:1.25要求；

图6.8 建筑阳角处工字钢搭设示意图
阳角角部悬挑工字钢长度长、数量多，布置不当，易使锚固段无法满足1:1.25的要求。布置时，先布置角部工字钢（L1），布置角度为45°角；后布置边上两根工字钢（L2、L3），布置角度应与建筑结构边垂直布置；最后布置中间两根工字钢（L4、L5），布置时应注意工字钢的锚固端尾部与其他工字钢距离，避免距离过近，影响工字钢搭设；
同时，因5根工字钢的锚环距离近
