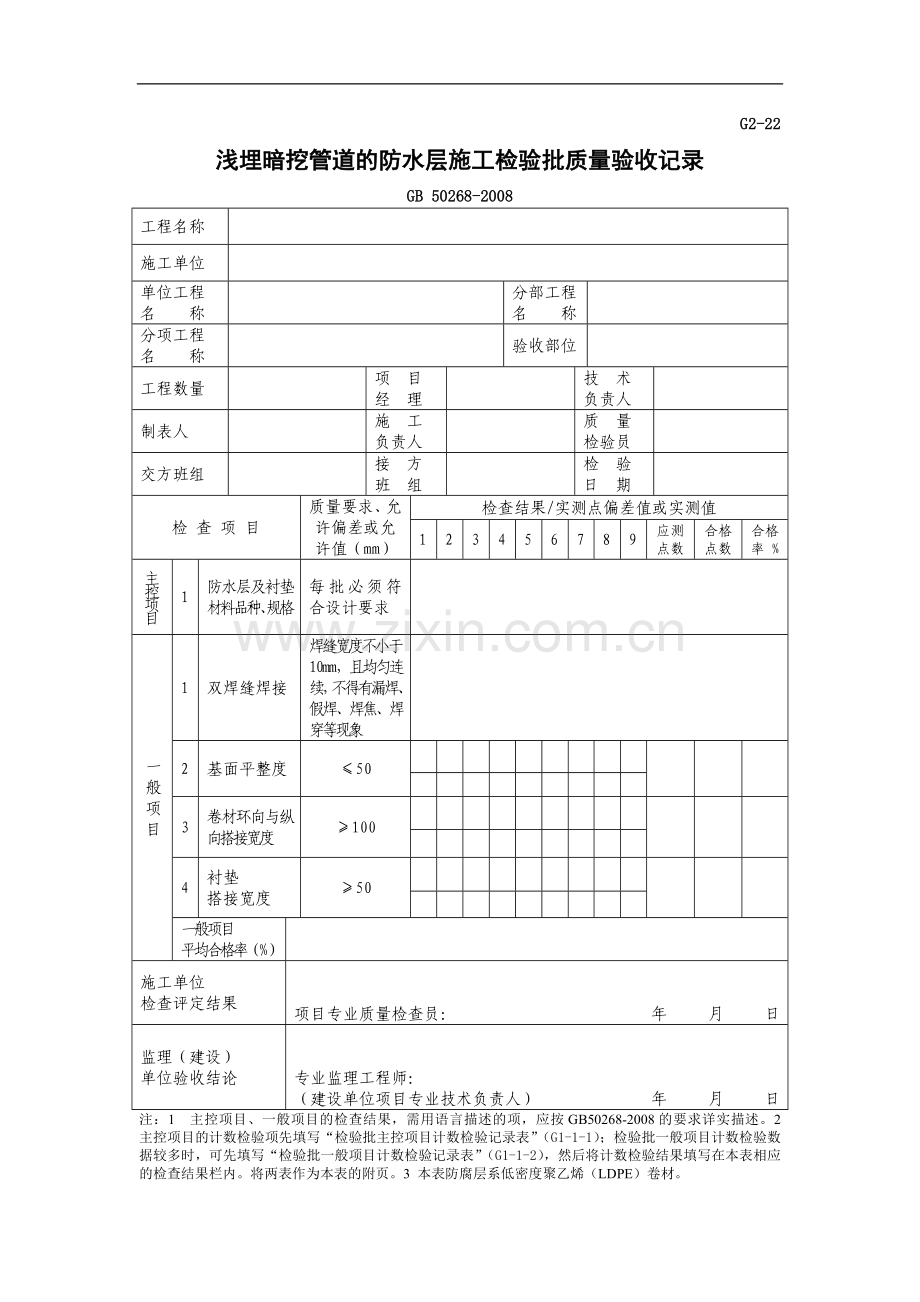

浅埋暗挖管道的防水层施工检验批质量验收记录.doc

G2-22
浅埋暗挖管道的防水层施工检验批质量验收记录
GB 50268-2008
工程名称

施工单位

单位工程
名 称

分部工程
名 称

分项工程
名 称

验收部位

工程数量

项 目
经 理

技 术
负责人

制表人

施 工
负责人

质 量
检验员

交方班组

接 方
班 组

检 验
日 期

检 查 项 目
质量要求、允许偏差或允许值（mm）
检查结果/实测点偏差值或实测值
1
2
3
4
5
6
7
8
9
应测点数
合格
点数
合格率 %
主控项目
1
防水层及衬垫材料品种、规格
每批必须符合设计要求

一般项目
1
双焊缝焊接
焊缝宽度不小于10mm，且均匀连续，不得有漏焊、假焊、焊焦、焊穿等现象

2
基面平整度
≤50

3
卷材环向与纵向搭接宽度
≥100

4
衬垫
搭接宽度
≥50

一般项目
平均合格率（%）

施工单位
检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）
单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：1 主控项目、一般项目的检查结果，需用语言描述的项，应按GB50268-2008的要求详实描述。2 主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。将两表作为本表的附页。3 本表防腐层系低密度聚乙烯（LDPE）卷材。
浅埋暗挖管道的防水层施工质量验收标准（GB 50268-2008）

6.7.10浅埋暗挖管道的防水层应符合下列规定：
主控项目
1 每批的防水层及衬垫材料品种、规格必须符合设计要求；
检查方法：观察；检查产品质量合格证明、性能检验报告等。

一般项目
2 双焊缝焊接，焊缝宽度不小于10mm，且均匀连续，不得有漏焊、假焊、焊焦、焊穿等现象；
检查方法：观察；检查施工记录。

3 防水层铺设质量的允许偏差符合表6．7．10的规定。
表6．7．10防水层铺设质量的允许偏差
检查项目
允许偏差(mm)
检查数量
检查方法
范围
点数
1
基面平整度
≤50
每5m
2
用2m直尺量取最大值
2
卷材环向与纵向搭接宽度
≥100
用钢尺量测
3
衬垫搭接宽度
≥50
注：本表防水层系低密度聚乙烯(LDPE)卷材。
