筋钢工程施工方案.doc

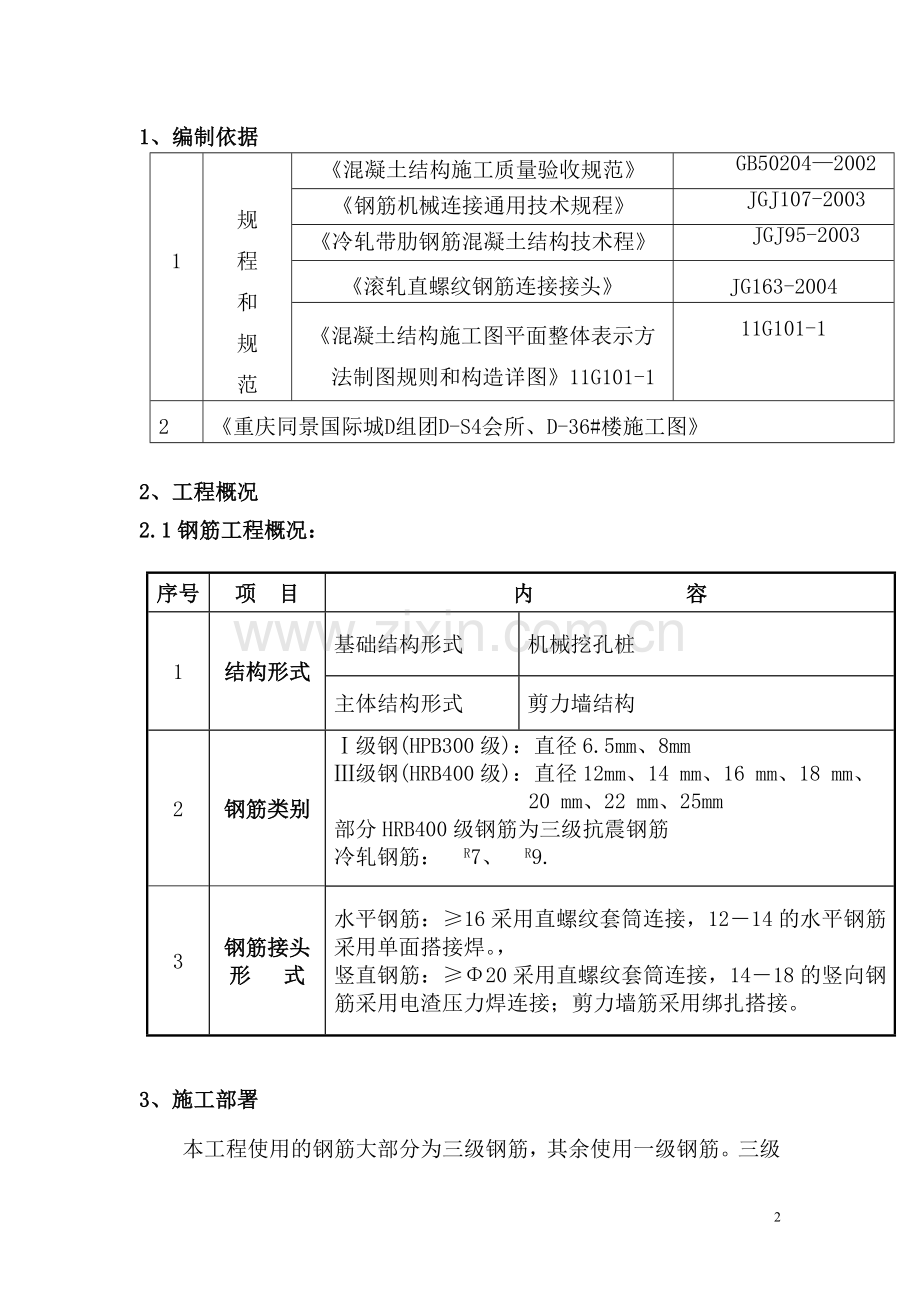

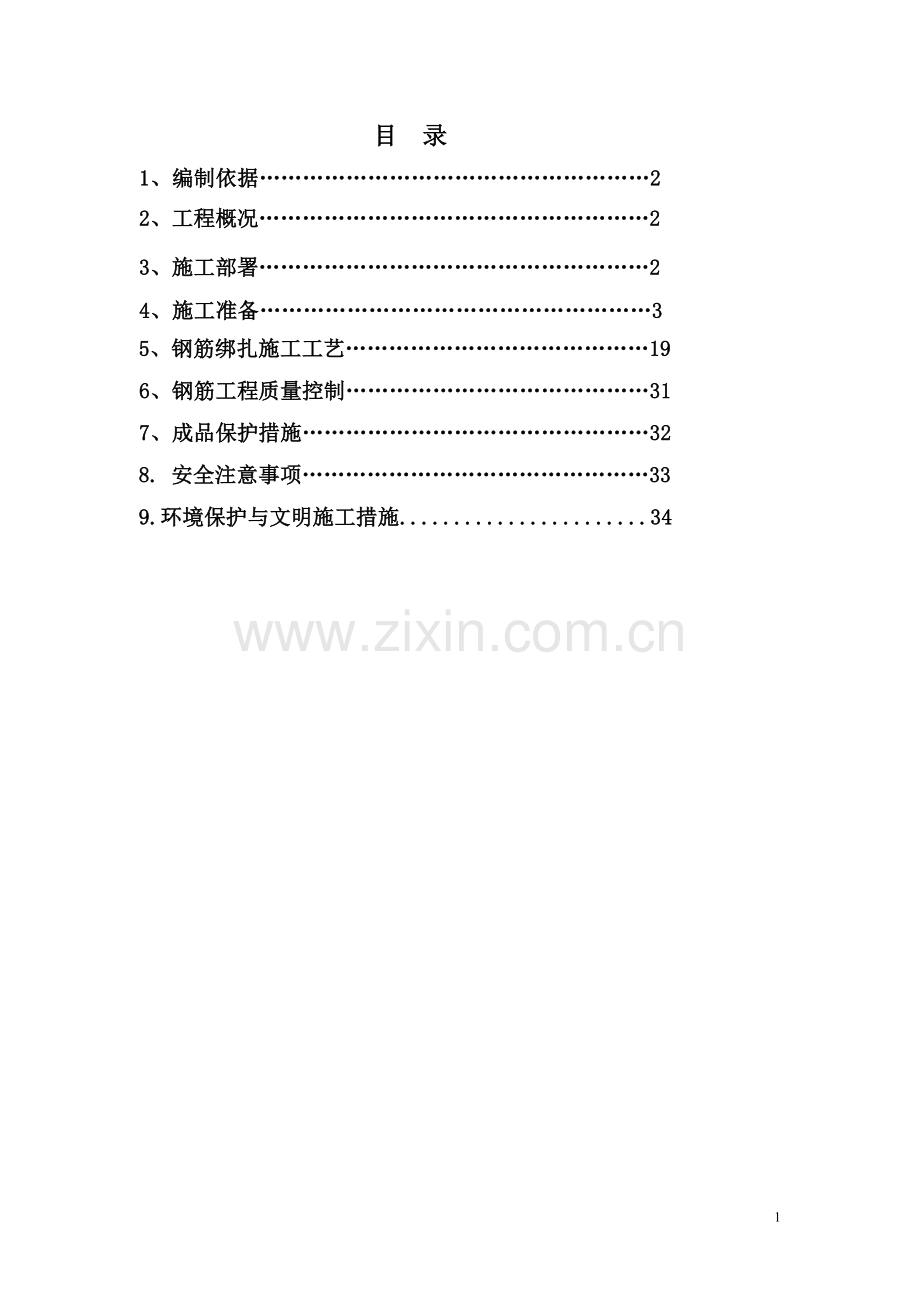

目 录1、 编制依据22、工程概况23、施工部署24、施工准备35、钢筋绑扎施工工艺196、钢筋工程质量控制317、成品保护措施328. 安全注意事项339.环境保护与文明施工措施.341、 编制依据1规程和规范混凝土结构施工质量验收规范GB502042002钢筋机械连接通用技术规程JGJ107-2003冷轧带肋钢筋混凝土结构技术程JGJ95-2003滚轧直螺纹钢筋连接接头JG163-2004混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-111G101-12重庆同景国际城D组团D-S4会所、D-36#楼施工图2、工程概况2.1钢筋工程概况：序号项 目内 容1结构形式基础结构形式机械挖孔桩主体结构形式剪力墙结构2钢筋类别级钢(HPB300级)：直径6.5mm、8mm级钢(HRB400级)：直径12mm、14 mm、16 mm、18 mm、20 mm、22 mm、25mm部分HRB400级钢筋为三级抗震钢筋冷轧钢筋：R7、R9.3钢筋接头形 式水平钢筋：16采用直螺纹套筒连接，1214的水平钢筋采用单面搭接焊。，竖直钢筋：20采用直螺纹套筒连接，1418的竖向钢筋采用电渣压力焊连接；剪力墙筋采用绑扎搭接。3、施工部署 本工程使用的钢筋大部分为三级钢筋，其余使用一级钢筋。三级钢筋在化学成分、屈服强度、极限强度、延伸率、冷弯、及可焊性都和一级二级钢筋有很大不同。三级钢筋在混凝土锚固长度的要求也不同。在实际的施工中应当合理控制钢筋间距，保证混凝土浇筑能顺利进行。 4、施工准备4.1 施工技术准备4.1.1 组织有关人员学习钢筋工程施工规范和施工工艺，熟悉施工图纸。4.1.2 针对工程特点，编写技术交底，提出材料计划。4.1.3、基础底板钢筋应在垫层施工完毕，基础底板放线完成并经过监理验线签 认后方可进行施工。4.1.4、墙体钢筋在基础底板预留插筋，待基础底板混凝土浇筑完毕，完成测量放线并 经监理验线签认后方可进行墙柱钢筋施工。4.1.5、梁、板钢筋应在墙柱钢筋制作完毕并经预检合格，梁板模板安装完成进行预检合格，并经 监理验收合格后进行施工。4.2、物资设备准备4.2.1、设备准备：4.2.1.1 大型机具滚扎直螺纹机床（GY-40型）4 台钢筋调直机（JJM-5）2台钢筋弯曲机（JW40）2 台无齿锯（J36B-55-40）4 台切断机2 台电锯1 台4.2.1.2小型工具：管钳、钢筋钩、带板口的小橇棍，绑扎架等。4.2.2、物资准备钢筋原材料必须符合配料单的规格、尺寸、形状、数量。绑 丝钢筋直径12mm，采用20#火烧丝，长度为350mm。钢筋直径12mm,采用22#火烧丝，长度为250mm。保护层垫块根据各部位保护层厚度、钢筋直径的不同，其半径规格不同直螺纹套筒要求具有合格证和材质证明。4.2.2.1钢筋进场4.2.2.1.1、钢筋采购方案根据总体施工进度计划安排，由技术部门编制详尽的钢筋采购计划，本工程钢筋采购均由施工单位自行完成。4.2.2.2钢筋进场方案4.2.2.2.1由材料部门负责组织钢筋进场，(1)进场热轧光圆钢筋必须符合普通低碳热轧圆盘条(GB701)和钢筋混凝土用热轧光圆钢筋(GB13013)的规定；进场热轧带助钢筋必须符合钢筋混凝土用热轧带肋钢筋(GB1499)的规定。每次进场钢筋必须具备原材质量证明书，其质量必须符合有关标准规定。钢筋表面或每捆钢筋必须有标识，标识上必须写明此部分钢筋所用工程部位、对应配筋单号及其上的钢筋号。然后由工程、技术、材料共同组织验收.进行外观检查，对进场的钢筋，在保证设计规格及力学性能的情况下，钢筋表面必须清洁无损伤，不得有颗粒或片状铁锈、裂纹、结疤、折叠、油渍和污漆等，钢筋端头必须保证平直无弯曲。钢筋表面的凸块不允许超过螺纹的高度。验收时要严格按相关规范、配筋单及方案执行，不合格的钢筋坚决组织退场，并作好相关物资管理记录和重新进场计划。4.2.2.2.2钢筋混合批应满足以下条件炉公称容量不超过30t，炉数不超过6炉，6炉含碳量之差不超过0.02%，含锰量之差不超过0.15%，否则分别取样送试。4.2.2.2.3试验室按批取样做复试，每批重量不大于60t，每一验收批中取试样一组，包括2根拉力、2根弯曲试件，试件从任意两根(或两盘)钢筋中截取，每根钢筋上切取1个拉伸试件、1个冷弯试件，其中见证取样数量不得少于30%。4.2.2.2.4在使用过程中如发现钢筋脆断、焊接性能不良或机械性能显著不正常时，还应进行钢筋化学成分分析，不合格的钢筋不得用于该工程上。4.2.2.2.5钢筋运到工地后，严格按批同等级、牌号、直径、长度分别挂牌堆放，不要混淆。下好的半成品料要按不同施工部位分规格、型号挂牌堆放，每堆钢筋挂牌不少于两块，单件、少件的应单独存放，以免混淆。4.2.2.2.6存放钢筋场地采取浇筑混凝土地面，并在地面浇筑混凝土地梁（高出混凝土地面400mm），钢筋放置在梁上，混凝土地面需做出流水坡度，防止钢筋锈蚀和污染。4.2.3、钢筋加工4.2.3.1、钢筋配料施工前，由钢筋翻样技术人员绘出各种形状和规格的单根钢筋图并加以编号，然后分别计算钢筋下料长度和根数，填写钢筋配料单。计算钢筋下料长度时须特别注意钢筋的锚固长度、搭接长度和箍筋弯钩的平直长度应根据钢筋种类和混凝土强度等级进行计算，并统筹考虑，长短结合，减少钢筋加工损耗。翻样工将钢筋配料单报项目部技术负责人审核批准签认后，方允许进行下料制作。钢筋加工班组严格按单下料，严禁擅自更改下料单、随意加工，对造成钢筋浪费的进行严格处罚。钢筋锚固必须符合GB5001-2002的规定和混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1中要求进行配置。4.2.3.2、钢筋标识钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等在使用前处理干净；钢筋代换应遵循规范要求并征得设计同意。加工好的钢筋半成品在堆放时，同一部位或同一构件的钢筋要堆放在一起，并有明显的标识，标识上应注明构件名称、层次、段次、钢筋型号、外观形状和尺寸、直径、根数等。4.2.3.3、钢筋加工要求钢筋的加工主要包括：调直、除锈、下料、弯曲等。610圆钢的调直采用调直机拉直因场地原因并请外加工。粗钢筋的调直主要采用锤直和扳直的方法进行。钢筋除锈主要采用钢丝刷。钢筋的下料采用钢筋切断机和砂轮切断机，钢筋的弯曲采用钢筋弯曲机。下料前要熟悉图纸，依据图纸审核料单。下料过程中，注意设计和规范的各项要求，钢筋的弯折长度、弯折角度、搭接长度、平直长度以及高度等都需注意，发现问题及时与技术人员联系，防止下料中尺寸出现偏差。钢筋翻样时要充分考虑到钢筋在弯曲加工中的延伸率，实际制作过程中要根据钢材的特性加以调整,既要满足锚固长度，又要防止梁柱交界的外墙转角及交会处因弯起钢筋顶模板，造成局部露筋而使外墙大角出现锈斑，影响混凝土墙面的质量。1)钢筋加工长度允许偏差在10mm，钢筋应平直无局部弯曲，表面应洁净无损伤。2)级钢筋末端要求做弯钩，弯曲直径为钢筋直径的2.5倍，平直部分长度为钢筋直径的10倍。3)级钢筋作90弯折时，弯曲直径为钢筋直径的4倍，钢筋直径25时为6d。顶层结构边节点钢筋弯曲直径：d25时，6d;d25时，8d。为了保证箍筋加工的准确性要求在加工机具的操作平台上用角钢焊出135、90及弯钩平直长度控制线，见上图：5)钢筋做不大于900弯折时，弯折处的弯弧内直径为钢筋直径的5倍。马凳的加工根据板厚、铺设方向及钢筋保护层确定其高度进行加工。 加工采用三级10钢筋进行制作，制作长度为800mm，按800mm800mm布置。钢筋加工允许偏差：项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5弯起点高度56) 钢筋的断口不得有马蹄形或起弯现象。7)钢筋加工成型后，箍筋要求方正，角度正确，弯钩长度满足要求；同种箍筋要求大小一致，弯钩长度一致，角度一致，并且做定位撑码放整齐，同时贴好标识签，注明使用部位、数量等；同种规格、尺寸的钢筋成型后要求钢筋长短一致，弯钩长度一致，角度一致，并贴好标识签后分类码放整齐，注明使用部位、数量等4.2.4、钢筋保护层墙体、柱、梁侧面钢筋保护层控制采用钢筋塑料垫块，墙体结构放在外侧的水平钢筋上，梁、柱结构放在箍筋上，基础底板底面使用细石混凝土垫块，横竖斜向均在一条直线上。4.2.4.1结构各部位钢筋保护层的厚度和使用垫块形式见下表。部 位保护层厚度垫 块绑扎位置排列形式间距mm基础底板侧面35mm25mm大理石垫块主筋矩形竖向500水平800底面40mm大理石垫块主筋底侧梅花形600梁(埋土部分)侧面35mm大理石垫块主筋外侧矩形竖向400水平600底面35mm大理石垫块主筋底侧矩形短向200长向600梁侧面25mm大理石垫块主筋外侧矩形竖向400水平600底面25mm大理石垫块主筋底侧矩形短向200长向600剪力墙25mm混凝土垫块大理石垫块梅花形600墙15mm混凝土垫块大理石垫块梅花形600柱四面混凝土垫块大理石垫块主筋外侧矩形竖向600水平400楼板、屋面板、楼梯板底面混凝土垫块大理石垫块底侧主筋底侧梅花形8004.2.4.2 钢筋保护层控制措施钢筋保护层准确可以使钢筋不锈蚀、能正常发挥设计受力要求，保证结构构件的承载力和耐久性，保证混凝土内坚外美。本工程在墙内设置的梯子筋、双“F”卡一方面可以保证钢筋位置准确，另一方面也有效地控制了钢筋保护层；顶板内设置的马凳可很好地保证板内上铁或支座负筋保护层的准确；本工程墙、柱、梁侧面钢筋保护层控制采用塑料卡子，放在墙体的水平筋或梁柱的箍筋上，塑料垫块根据不同钢筋直径采用工厂化。底板、楼板底面使用水泥砂浆垫块，保证不偏移和移位。4.2.4.3 钢筋剥肋滚轧直螺纹连接：1) 机具：剥肋滚压直螺纹机械连接机具由该项技术提供单位配备。高峰期钢筋施工时至少保证1台钢筋剥肋滚压直螺纹机，其技术参数如下表示：设备型号GHG40型滚丝头型号40型可加工范围1640整机质量(kg)590限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。螺纹环规：用于检验钢筋丝头的专用量具。力矩扳手：力矩扳手精度为5%辅助机具砂轮切割机：用于钢筋端面整平2)本工程接头连接位置部位详见2.1章节中钢筋工程概况中的说明。3)连接工艺：4)操作要点：钢筋下料要求端部平直，不得用电焊、气割焊等方法切断。钢筋端面平直并与钢筋轴线垂直，不得有马蹄形或扭曲； 套丝工人均应相对固定，经培训后持证上岗。套丝工人应逐个目测检查套丝质量，并抽检10丝头，用螺纹规进行检查。套丝时所用切削润滑液应经常更换，必须加润滑液进行套丝。加工的钢筋丝头的直径和长度应用螺纹量规检查，保持在规定的波动范围内。现场连接钢筋时，应使套筒两端钢筋相互顶紧，并保持套筒的居中位置，两端外露扣不超过一个完整丝扣。经验收合格的钢筋按规格、部位堆放，并挂上标识牌。雨期或长期堆放的情况下，对丝头进行覆盖防锈；丝头在运输过程中应妥善保护，避免雨淋、沾污、遭受机械损伤。钢筋丝头应用塑料帽保护。在正式施工前，必须进行钢筋滚轧直螺纹连接工艺性能试验。钢筋连接完后必须有专人进行检查，并涂刷油漆作标识。钢筋的规格、接头的位置必须设计规范符合要求。连接钢筋时必须用管钳扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧，或用锁紧螺母锁紧并加以标记钢筋接头拧紧后应用力矩扳手按不小于下表中的拧紧力矩值检查，并加以标记。5)材料要求：要求进场套筒必须有材质说明书，出厂合格证及试验证明，由材料室负责收集，试验员负责报审和试验取样。同规格、同型号的接头单向拉伸试验以不大于500个接头为一验收批；在现场连续十个验收批，若其全部拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。机械设备使用说明书复印件交工程室和技术室各一份。由机械管理员负责设备完好。直螺纹接头满足接头强度及变形性能要求，达到级接头标准，接头抗拉强度达到或超过母材屈服强度标准值，并具有高延性及反复拉压性能。6)应注意的质量问题钢筋在套丝前，必须对钢筋规格及外观质量进行检查。如发现钢筋端头弯曲，必须先进行调直处理。钢筋套丝：操作前应先调整好定位尺寸的位置，并按照钢筋规规配以相对应的加工导向套。对于大直径钢筋要分次车削规定的尺寸，以保证丝扣精度，避免损坏环刀。受力钢筋相邻机械连接接头位置相互错开35d（且纵向500mm），同一截面内接头面积百分率按50%错开。认真检查直螺纹套丝长度，要求连接后无完整丝扣外漏。接头过渡段坡度1：3。现场检验应进行外观质量检查和单向拉伸试验。接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以不超过500个为一个验收批进行检验与验收。对每一验收批均应按钢筋机械连接通用技术规程(JGJ107)中级接头的性能进行检验和验收，在工程结构中随机抽取三个试件做单向拉伸试验。对加工的钢筋螺纹接头，必须逐个进行目测检查，并每加工10个用检具检查一次，做好检验记录。随机抽查同规格接头数量的10%进行外观检测，钢筋与套筒规格应一致，接头无1扣以上完整丝扣外露为合格。检验方法及要求见下表检验项目检验工具检验方法及要求螺纹中径检验螺母、螺纹环规（Z）检验螺母应能拧入，螺纹环规（Z）拧入不得超过3.0扣螺纹长度检验螺母对标准丝头，检验螺母拧到丝头根部时，丝头端部应在螺母中部的凹槽内。螺纹牙形目测法观测螺纹齿底不得宽，不完整齿（螺纹齿顶宽0.33P)累计长度不得超过2扣。4.2.4.4绑扎接头钢筋要求：钢筋在搭接长度内应至少绑扎三处：搭接接头两端和中部。搭接长度应满足11G101-1要求，根据不同钢筋种类和混凝土强度进行调整，保证任一截面内钢筋搭接接头的数量不得超过规范和设计要求，并保证任一绑扎接头至搭接长度1.3倍区段内，有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率不超过50%。见下图：4.2.4.5电渣压力焊连接1）工艺流程：检查设备、电源钢筋端头制备 选择焊接参数 安装焊接夹具和钢筋 安放铁丝球(也可省去) 安放焊剂罐、填装焊剂 试焊、作试件确定焊接参数 施焊 回收焊剂 卸下夹具 质量检查 2）主要施工方法电渣电力焊的工艺过程：闭合电路 引弧 电弧过程 电渣过程 挤压断电检查设备、电源、确保随时处于正常状态，严禁超负荷工作。钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的(150mm区段内)钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以校直或切除，但不得用锤击校直。选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见下表。不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。 安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下510mm，以确保焊接处有足够的淹埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。安放引弧用的铁丝球(也可省去)。安放焊剂罐、填装焊剂。试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。合格后，方可正式生产。当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠。施焊操作要点。闭合回路、引弧：通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。电弧过程：引燃电弧后，应控制电压值。借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池。电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属。同时切断焊接电源。接头焊毕，应停歇20-30s后(在寒冷地区施焊时，停歇时间应适当延长)，才可回收焊剂和卸下焊接夹具。质量检查：在钢筋电渣压力焊的焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除。切除接头时，应切除热影响区的钢筋，即离焊缝中心约为1.1倍钢筋直径的长度范围内的部分应切除。3）质量标准保证项目：钢筋的品种和质量，必须符合设计要求和有关标准的规定。注：进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。检验方法：检查出厂质量证明书和试验报告单。钢筋的规格，焊接接头的位置，同一区段内的接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。检验方法：观察或尺量检查。电渣压力焊接头的力学性能检验必须合格。力学性能检验时，从每批接头中随机切取3个接头作拉伸试验。在一般构筑物中，以300个同钢筋级别接头作为一批。在现浇钢筋混凝土多层结构中，以每一楼层或施工区段的同级别钢筋接头作为一批，不足300个接头仍作为一批。检验方法：检查焊接试件试验报告单。基本项目：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：焊包较均匀，突出部分最少高出钢筋表面4mm.电极与钢筋接触处，无明显的烧伤缺陷。接头处的弯折角不大于4度。接头处的轴线位移应不超过0.1倍钢筋直径，同时不大于2mm。外观检查不合格的接头应切除重焊、或采取补救措施。检验方法：目测或量测。4）成品保护接头焊毕，应停歇2030s后才能卸下夹具，以免接头弯折。5）应注意的质量问题在钢筋电渣压力焊生产中，应重视焊接全过程中的任何一个环节。接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分；电渣过程，短而稳定；挤压过程，压力适当。若出现异常现象，应参照下表查找原因，及时清除。钢筋电渣压力焊接头焊接缺陷与防止措施表 项次焊接缺陷防止措施1轴线偏移1 矫直钢筋端部2 正确安装夹具和钢筋3 避免过大的挤压力4 及时修理或更换夹具2弯折1 矫直钢筋端部2 注意安装与扶持上钢筋3 避免焊后过快卸夹具4 修理或更换夹具3焊包薄而大1 减低顶压速度2 减小焊接电流3 减少焊接时间4咬边1减小焊接电流2缩短焊接时间3注意上钳口的起始点，确保上钢筋挤压到位5未焊合1 增大焊接电流2 避免焊接时间过短3 检修夹具，确保上钢筋下送自如6焊包不匀1 钢筋端面力求平整2 填装焊剂尽量均匀3 延长焊接时间，适当增加熔化量7气孔1 按规定要求烘焙焊剂2 清除钢筋焊接部位的铁锈3 确保被焊处在焊剂中的埋入深度8烧伤1 钢筋导电部位除净铁锈2 尽量夹紧钢筋9焊包下淌1 彻底封堵焊剂罐的漏孔2 避免焊后过快回收焊剂电渣压力焊可在负温条件下进行，但当环境温度低于20时，则不宜进行施焊。雨天、雪天不宜进行施焊，必须施焊时，应采取有效的遮蔽措施。焊后未冷却的接头，应避免碰到冰雪。质量记录本工艺标准应具备以下质量记录：钢筋出厂质量证明书或试验报告单。焊剂合格证。钢筋机械性能复试报告。进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常的，应有化学成分检验报告。钢筋接头的拉伸试验报告。5、钢筋绑扎施工工艺5.1 梁钢筋绑扎工艺模板清理画主次梁箍筋间距放主梁、次梁箍筋穿主梁底层纵筋及弯起筋穿梁腰筋并与箍筋固定穿主梁上层纵向架立筋附加筋按箍筋间距绑扎穿次梁上层钢筋 绑扎次梁钢筋 设置钢筋保护层垫块验收梁上下铁的钢筋接头位置必须按照设计、规范要求，节点构造依据设计和11G101-1施工。钢筋绑扎时，钢筋相交点必须全部绑扎，采用八字扣绑扎，必须保证钢筋不位移。钢筋搭接范围内，除交叉点外，应另加三道丝扣进行绑扎，中间一道，两端各一道；绑扎箍筋与架立筋的连接点，箍筋闭口处弯勾在梁中交错绑扎。梁端第一个箍筋距端面50mm，且梁两端箍筋按设计要求加密布置。箍筋弯勾135，平直部分长度10d梁钢筋保护层垫块（或塑料卡）放置必须放置到位。交叉梁位置必须按照方案执行，分清先后绑扎顺序。绑扎过程中，次梁筋让主梁筋、梁筋让柱筋。上部纵向钢筋与箍筋用套扣法绑扎。双排受力钢筋之间用短钢筋隔开，使其间距符合要求。5.2 板钢筋绑扎工艺基础底板钢筋绑扎工艺防水保护层清理弹钢筋位置线绑集水坑钢筋铺设底层钢筋放垫块绑扎地梁钢筋敷设专业管线摆放马凳标识上层钢筋网间距铺设上层钢筋直螺纹节点连接二次放线确定插筋位置墙、柱插筋验收底板钢筋绑扎前先弹好墙、地梁、柱轴线及模板线，并根据放样图纸分出底板钢筋控制线；然后再进行排筋，遵循先基坑，再梁板筋，后插筋的顺序。所有板筋交叉点均须绑扎，不得漏扣。底板、梁钢筋先铺短向后铺长向，每步操作均应进行验收，合格后方可进行下道工序施工。底板钢筋绑扎完毕后，将柱、墙线引至上铁表面，插柱、墙立筋。柱、墙插筋均按图纸要求留设短筋。柱、墙插筋必须保证砼面上有两道水平钢筋；以下有两道水平钢筋进行限位固定。底板下铁垫块采用细石混凝土制作，垫块间距为600mm，一边绑扎一边垫，防止垫块受集中荷载而破碎。基础梁绑扎完毕，在下层网片上摆放钢筋马凳或钢筋支架，用三级钢25直径钢筋每不大于1.8M设一道通长水平支撑，下面每间隔1.8M设钢筋直撑，每1.8设对角斜撑，直撑钢筋的根部应用6厚钢板100100焊铁脚。马凳与底层钢筋网片焊接，来确保马凳的稳定性，具体做法见下图。马凳高度根据底板厚度确定。 注意事项：1）基础底板钢筋接头位置：上部钢筋在支座1/3范围，下部钢筋在跨中1/3范围。2）底板板筋两根钢筋交叉点需全部绑扎，不得跳扣。绑丝应朝向砼内部。3）底板筋绑扎完毕后需认真检查预留插筋的位置及牢固性，正确无误后方可浇注砼。4）浇注砼时，派专人负责看筋，以保证墙、柱预留筋的位置正确。5）为保证墙柱插筋位置在砼浇注时不发生偏移，在紧靠上铁表面布置一道同墙柱水平钢筋的附加钢筋，并保证砼面上有两道水平钢筋及梯形筋。5.3 楼板钢筋绑扎工艺：清理模板 在模板上画钢筋分档线 绑扎板下受力筋 设置马凳筋 绑负弯距钢筋 设置钢筋保护层垫块 局部调整 验收交接模板支设并交接完毕，清理模板上的杂物，用铁红在模板上弹出主筋分隔线及分布筋间距。按弹好的间距摆放受力主筋，然后边摆放分布筋边绑扎，一般用顺扣方式绑扎。除边沿钢筋交点全部绑扎外，其余相交点可以交错绑扎。双向板钢筋相交点全部绑扎。放置马凳筋，马凳筋的高度应为上下层钢筋间的净距。然后布置上层钢筋，上层钢筋相交点全部绑扎。楼板负弯距主筋在梁通长连续布置，不得截断。在板边沿，板受力筋在梁上锚固长度为：下层筋不小于1/2梁（墙）宽与15d之间较大值；上层筋La。下层钢筋锚固弯勾朝上，搭接接头在板端；上层钢筋锚固弯勾朝下，搭接接头在跨中。每个搭接接头上不少于3个绑扣。5.4 楼梯钢筋绑扎本工程楼梯采用先浇筑楼梯间墙体（标准层采用此方法、标准层以下均同墙体一起浇筑），待拆除墙模后绑扎楼梯钢筋做法。对于本工程，采用墙内预埋钢筋的做法与后施工的平台板筋连接.施工工艺：平台放线预留平台板正负筋支楼梯间墙模浇筑墙体混凝土拆模剔出平台板预留筋、扳直、调整间距并清理支楼梯底模及梁模绑扎梁筋弹主筋间距分档线梯段板筋绑扎平台板钢筋与预留筋焊接平台板钢筋与分布筋绑扎设置保护层垫块检查验收绑扎要点：1.平台板钢筋预埋、预留：当墙体钢筋绑扎完后，由测量工放出楼梯平台板标高并在墙体网片筋上标记出平台板上下铁的标高线，根据上下铁的标高线顺板范围预埋钢筋，预埋钢筋应与墙体网片筋绑扎牢固。2.预留筋的清理、调整：预留筋剔出后应用钢丝刷将粘附在钢筋面上的混凝土刷干净，将弯折处调直，根据底模上弹出的平台板钢筋分档线调整钢筋间距及保护层，使预留钢筋位置正确。3.梁筋绑扎首先将预留梁窝清理干净，将楼梯梁上下铁锚入梁窝内，画箍筋间距、套箍筋（箍筋弯钩叠合处沿上铁交错布置），调整纵筋间距与箍筋绑扎牢固，其中上部纵向钢筋与箍筋用套扣法绑扎。4.平台板、梯段板钢筋绑扎：在梯段板、平台板上画纵筋及分布筋间距分档线。布筋时，梯段板筋、平台板筋锚入梁内长度符合最小锚固要求。平台板预留筋与待连接的平台板筋采用搭接焊连接，单面搭接焊长度10d、双面搭接焊长度5d，焊缝饱满。梯段板网片筋交点用八字扣全部绑扎牢固，边绑扎时边垫塑料垫块，间距600mm梅花型布置，为防止混凝土浇筑时垫块下滑，用绑扎丝将垫块与主筋绑牢。踏步板筋与梯段板筋以及平台板双层网片筋之间要求垫马凳支撑，保证上层筋级负筋位置。5.5 柱钢筋绑扎工艺平面放线、定位 钢筋修整、清理 套柱箍筋 连接竖向受力筋 标识箍筋间距 绑扎箍筋 设置钢筋保护层垫块 验收 下道工序清理下面预留柱筋上的砼渣，根据柱边线校正柱立筋位置（最底层柱插筋应根据柱边线固定立筋位置，支模时再次校正与固定）。连接竖向钢筋，同一平面内竖向钢筋接头不能超过50。对竖向钢筋的连接接头进行外观检查或按要求取样试验，合格后用脚手架临时固定立直，开始绑扎箍筋。绑扎箍筋时，在柱的对角钢筋上用粉笔自砼面50mm起，按要求划好箍筋间距，然后将已套好的箍筋由上向下绑扎。柱全部采用封闭箍筋，箍筋平面与主筋要垂直，箍筋转角处与主筋交点均要绑扎，并注意箍筋锚固端沿柱四角通转布置。主筋与箍筋非转角部分的相交点可呈梅花型交错绑扎。柱箍筋端头应弯成135度，平直部分的长度不小于10d和75mm。四角采用“型”扣，其它采用八字扣相互错开，箍筋与主筋的交点全部绑扎牢固，箍筋转角紧贴主筋；梁钢筋与柱钢筋冲突时，梁筋从柱筋内部通过，梁筋让柱筋。检查柱子歪、扭位现象，调整合格后按要求设置保护层垫块。垫块呈梅花状布置，要求绑在主筋上，牢固、可靠。当混凝土浇筑完未达到凝固时，安装柱截面定距框，控制主筋间距，保证主筋不位移。5.6 剪力墙钢筋绑扎工艺（插筋）弹线验线调整预留搭接钢筋竖向钢筋连接暗柱钢筋绑扎放置水平梯架立竖向梯架、接长竖向分布筋 上中下三道水平筋临时固定竖向梯子筋及分布筋 按竖向梯子筋分档间距就位水平分布筋 连梁绑扎 洞口加筋补强 绑拉筋 设置钢筋保护层垫块 验收交接绑扎剪力墙钢筋时，为防止钢筋位移，在各柱筋全部绑扎完毕测量固定后，在柱顶安装水平梯架，其横向安装在欲浇筑混凝土墙顶上3-5cm处。水平梯架为重复使用卡具，墙体混凝土浇筑完毕、模板拆除后，即可拆下水平梯架，经修正后移至上层同一位置重复使用。如下图示：水平筋绑扎时应从距楼板结构面50mm处开始，先在柱筋上划出分档标志。分档时还要考虑在柱处与箍筋及与其他墙面伸入筋的关系，使其相互错开，避免重叠。可。为了保证钢筋不发生位移，还要增加若干一字形卡筋。其作用是支撑模板，连接两层钢筋网片以增强刚度和稳定性。如下图示：一字形卡筋安装完毕，即可安装保塑料卡，拆除柱筋架斜撑了。5.6.1 剪力墙边缘柱绑扎：剪力墙边缘柱竖向钢筋连接后，在柱竖筋对角用粉笔从下往上画箍筋分档间距线：箍筋起步筋距混凝土面为2530mm，以上间距按设计间距划分。从上往下套箍筋，箍筋套完后从下往上绑扎，箍筋与柱主筋用20#绑扎丝采用兜扣绑扎，箍筋叠合处沿暗柱主筋顺时针或逆时针交错布置，箍筋与主筋绑扎要到位，同一柱大小箍筋要求用绑扎丝分开绑扎，箍筋弯钩要求135保证平行。剪力墙边缘柱钢筋绑扎完后，用线坠吊垂直后，采用钢管架临时固定。为确保门洞口两边暗柱保护层，在洞口两侧暗柱内加设双F卡（门高度范围内上、中、下设置三道，作为顶模棍、保证门洞洞口模板不偏移），双F卡采三级12钢筋加工制作见下图：5.6.2连梁钢筋绑扎：墙分布筋绑扎完后，绑扎连梁钢筋，要求根据建筑50线进行量测确保洞口高度准确。连梁主筋锚入洞口两侧暗柱内的长度要符合设计锚固要求。连梁箍筋与主筋用20#绑扎丝采用兜扣绑扎，箍筋叠合处沿连梁上铁交错布置。箍筋135度弯钩保证平行，在进两端暗柱内50mm要设置一道箍筋，在暗柱外距暗柱边50mm设置第一道起步箍筋。连梁钢筋绑扎完后，拆除暗柱临时固定架。设置保护层垫块检查墙体钢筋歪、扭位现象，调整合格后按要求设置塑料垫圈，塑料垫圈卡在水平钢筋或暗柱箍筋上呈梅花状布置，间距600mm。5.6.3 注意事项连梁位置处如有水电预留洞，要求根据设计总说明对连梁进行补强立筋搭接范围内需绑扎3道水平筋；墙筋的所有交点都要绑扎，双排钢筋之间按要求用拉筋绑扎，采用”八”字绑扎,钢筋必须绑牢，不得有松扣、漏扣的现象；拉筋弯钩的朝向，同一排的要保持一致，相邻两排的方向相反（例如：上一排朝右下，上一排就朝左上），相隔两排的方向相同；剪力墙钢筋绑扎示意图： 板上层钢筋绑扎完成后，施工人员不得乱踩乱踏，在上面铺设50mm厚的脚手板作过道，脚手板不得直接铺在上层钢筋上面，而是铺在“”高登支撑架上面，同时也作为浇筑砼人员的专用走道。钢筋的搭接处绑扣不得少于三个，在两端及中间各设一个。挑梁、雨罩等悬挑结构在钢筋绑前，对施工人员进行专门交底，对第一个构件作出样板，进行样板交底，上下层钢筋设“”马凳，施工人员操作时铺脚手板走道，禁止施工人员直接踩踏钢筋，防止上层钢筋下移，影响结构有效高度。5.8 细部构件配筋处理5.8.1 投测孔的处理5.85.8.2 水电盒的固定采用增加附加定位措施筋的方法将水电线盒焊接定位（见下图）5.8.3 后浇带处钢筋的处理由于后浇带要在主体施工完毕后才用高一号的细石混凝土进行浇筑。在后浇带处的钢筋裸露时间较长，实际施工时在后浇带两侧砌砖保护的同时对钢筋应做防腐处理。在主体阶段结构施工时后浇带必须掩盖，防止杂物或水进入后浇带。5.9 钢筋绑扎应注意的问题5.9.1 柱筋和剪力墙筋位移原因是振捣混凝土时碰动钢筋。应在浇筑混凝土前检查位置是否正确，用定位箍筋和临时箍筋加以固定，浇筑完混凝土立即修整钢筋的位置。当钢筋位置有明显位移时必须进行处理，竖筋位移可按 1:6 坡度进行调整。5.9.2梁钢筋骨架尺寸偏差原因是配制箍筋时按箍筋外径尺寸计算，造成骨架的宽和高均小于设计尺寸。另外采用双支箍筋的梁，经常出现箍筋组合绑扎后宽度小于设计尺寸。在翻样和绑扎前应熟悉图纸，绑扎后加强检查。5.9.3 梁主筋进支座锚固长度不够、弯起钢筋位置不准：在绑扎前先按设计图纸检查对照已摆好的钢筋是否正确，然后再进行绑扎。5.9.4板的弯起钢筋，负弯矩钢筋踩到上面：绑好之后禁止人在钢筋上行走，且在浇筑混凝土前整修检查合格后再浇筑。5.9.5 板钢筋绑扎不顺直、位置不准板的主筋分布筋要用尺杆划线，从一面开始标出间距，绑扎时随时找正调直。5.9.6墙、暗柱钢筋骨架不垂直绑竖向受力筋时要吊正后再绑扣，凡是搭接部位要绑 3 个扣，以免不牢固发生变形。另外绑扣不能绑成同一方向的顺扣，层高超过 4m 的墙，要搭架子进行绑扎，并采取固定钢筋和措施。5.9.7 水平筋位置、间距不符合要求墙筋绑扎时应搭设高凳或简易脚手架，以免水平筋发生位移。5.9.8下层伸出的墙体钢筋和竖直钢筋绑扎不符合要求绑扎时应先将下层伸出墙筋调直理顺，然后绑扎或焊接，如下层伸出的墙筋位移大时，应征得设计同意后再进行处理。5.9.9门窗洞口加强筋位置尺寸不符合要求各层门窗洞口两侧伸出筋，应在绑扎前根据洞口边线位置调整，绑扎洞口加强竖筋应吊线找正。 5.9.10 剪力墙水平钢筋锚固长度不符合要求绑扎之前要熟悉图纸，特别注意在拐角、十字结点、墙端、连梁等部位钢筋的锚固长度必须符合设计要求。6、钢筋工程质量控制6.1、主控项目6.1.1 钢筋应有出厂质量证明书和试验报告，钢筋的品种和质量必须符合设计要求和有关标准的规定。6.1.2 钢筋带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。钢筋表面应保持清洁。6.1.3 钢筋的规格、形状、数量、锚固长度、接头设置，必须符合设计要求和施工规范的规定。6.2 一般项目6.2.1 钢筋网片和骨架的绑扎质量应符合规范要求。缺扣、松扣的数量不超过绑扎扣数的 10，且不应集中。6.2.2 弯钩的朝向应正确。绑扎的接头应符合规范的规定，其中搭接度的检查结果，每个搭接长度不少于规定值。6.2.3 用级钢筋制作的箍筋，其数量、弯钩角度和平直长度均应符合设计和施工规范的规定。6.3 允许偏差项目（单位：mm） 钢筋工程安装允许偏差及检查方法项 次项
