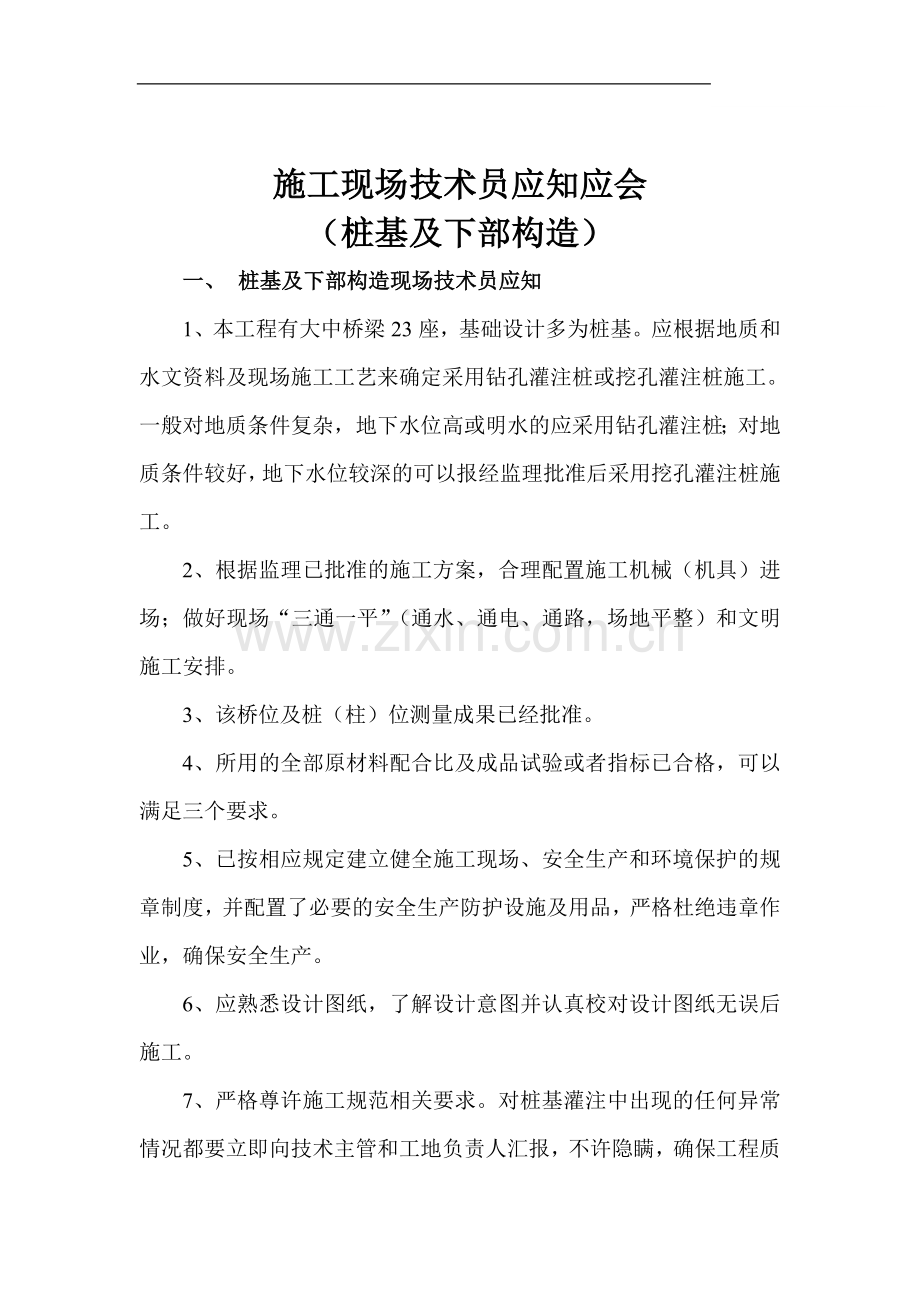

施工现场技术员应知应会
（桩基及下部构造）
一、 桩基及下部构造现场技术员应知
1、本工程有大中桥梁23座，基础设计多为桩基。应根据地质和水文资料及现场施工工艺来确定采用钻孔灌注桩或挖孔灌注桩施工。一般对地质条件复杂，地下水位高或明水的应采用钻孔灌注桩；对地质条件较好，地下水位较深的可以报经监理批准后采用挖孔灌注桩施工。
2、根据监理已批准的施工方案，合理配置施工机械（机具）进场；做好现场“三通一平”（通水、通电、通路，场地平整）和文明施工安排。
3、该桥位及桩（柱）位测量成果已经批准。
4、所用的全部原材料配合比及成品试验或者指标已合格，可以满足三个要求。
5、已按相应规定建立健全施工现场、安全生产和环境保护的规章制度，并配置了必要的安全生产防护设施及用品，严格杜绝违章作业，确保安全生产。
6、应熟悉设计图纸，了解设计意图并认真校对设计图纸无误后施工。
7、严格尊许施工规范相关要求。对桩基灌注中出现的任何异常情况都要立即向技术主管和工地负责人汇报，不许隐瞒，确保工程质量。

8、对桩（柱）施工应认真做好记录，真实的反映施工过程。
二、桩基及下部构造施工现场技术员应会
（一）、桩基础
1、钻孔灌注桩
（1）筑岛与围堰
场地为浅水或淤泥筑岛时，应先清除淤泥满足地基承载力的要求，可以采用透水材料换填或抛石挤淤等方法。筑岛面积应满足钻孔布置，钻机的摆放和灌孔的需要确定。应高出最高施工水位0.7～1.0m。在迎水面应以带袋木桩等加固，防止冲刷。
（2）护筒埋设
1）、护筒为钢板焊成，应耐拉、压，不漏水。内径宜比桩径大20～40cm。
2）、护筒埋设深度一般为2～4m为宜。筒底部和四周的粘土分层夯实挤紧，并高出地面0.3m或1～2m，应以能保证钻孔和灌砼。
3）、护筒中心应与桩中心重合，平面误差小于5mm，竖直线倾斜不大于1%。
（3）钻孔用泥浆调制及性能指标应符合施工规范要求，一般应用塑指高的重粘土，冲击成孔时泥浆相对密度1.2～1.4。
（4）钻孔过程应注意事项
1）、钻机应开孔准确、钻进平稳，不产生沉锚或移位，否则应及时处理。

2）、保持钻孔内水头高度，保持泥浆相对密度和粘度。
3）、随时检查护筒平面位置和竖直线，如有偏移及时调整。
4）、应随时捞渣取样，注意地质是否发生变化，与设计地质剖面图对照。
5）、钻孔应分外观连续作业，做好交接班施工原始记录。
（5）清孔
1）、钻孔深度符合设计标高后，应对孔深、孔径和孔心倾斜度进行检查，合格后方可注孔。
2）、清孔换浆排渣时要保持水头高度，防止塌孔。
3）、清孔后检查泥浆技术指标。
4）、对沉淀层厚度，当摩擦桩D≤1.5m时，小于等于30cm；支撑桩不大于设计
5）、清孔后应尽早吊入钢筋笼并灌水下砼，以防塌孔。
（6）钢筋笼的制作与安装
1）、钢筋笼的制作应严格按设计图纸和施工规范要求，特别注意保证钢筋规格，数量，间距，焊缝接头满足要求。
2）、钢筋笼长20m左右，可整桩制作；长桩时可分段制作，以现场吊装能力确定，但必须保证骨架吊装不变形，可以采取临时件加内支撑等方法加固。

3）、钢筋笼制作和吊放的允许偏差：
项目
允许偏差（mm）
主筋间距
±20
箍筋间距
±10
骨架外径
±10
骨架倾斜度
±0.5%
骨架保护层厚度
±10
骨架中心平面位置
20
骨架顶端标高
±20
骨架底面标高
±50
4）钢筋笼吊袋入孔后要及时进行测量定位
按设计坐标点严格控制平面位置和竖直线，准确定位后，将钢筋笼点焊在护筒上或用其他可靠的措施牢固的固定钢筋笼位置，防止偏位超差。
（7）灌注水下砼
1）灌注水下砼前应准备好机具，文要有。
① 砼搅拌机生产能力要保持连续工灌注，桩孔在规定时间内灌完，即灌注时间应在首批砼初凝前完成。若估计灌注时间长于首批砼初凝时，应掺缓凝剂。
② 砼运输的罐车应满足需要，车况完好。
③ 采用钢导管内径应30cm左右，导管长度应每节记录清楚，接头水密承压试验合格。

④ 与导管连接的料斗应容积适当，满足剪球时首批砼量，又能正常灌注。吊料斗活门应开闭有效，即不漏浆也要方便开启。
2）水下砼配合比应经监理批准，满足施工规范和试验规程要求。坍落度为180-220mm，砼无离析、泌水现象，灌注时有良好的流动性。
3）首批砼的数量应能满足导管首次埋置深度（即>1.0m）和填充导管底部的需要。（导管距孔底约40cm）
首批砼数量计算式：
V≥πD2/4(H1+H2)+πd2/4×h1
式中：D—桩径（m）;
H1—孔底至导管底间距0.4m ；
H2—导管首次埋深>1.0m ;
d—导管内径（m）
h1＝Hw rw/ rc ;
Hw—孔内水或泥浆的深度（m）;
rw—水或泥浆比重；
rc—砼重度24/m3
4)首批砼剪球后应保持连续灌注。导管埋深应2－6m，要经常测探井孔内砼面的位置，及时调正导管埋深。
5）为防钢筋笼上浮，除井口固定外，当灌注砼顶面快接近笼的底部时，应放慢速度。当砼上升到骨架底口4m以上时，提升导管，使其底口高于骨架底部2m以上，即恢复正常灌注速度。

6）灌注的桩顶标高应比设计高出0.5-1.0m，以保证砼强度，多余部分接桩前凿除。
在灌注要结束时，必须核对已灌注砼数量，以确定所测砼灌注高度是否正确。
7）对灌注中孔内溢出的泥浆引到合适点，不得随意排放污染环境。
8）灌注全过程都应认真做好原始记录，如发生故障时，要立即通知技术主管和工区负责人，查明原因合理确定方案进行处理。
2、挖孔灌注桩
（1）挖孔桩适用于无地下水或少地下水，地质情况较好，土层密实或风化岩层，且孔内无有毒气体，安全防护措施落实，施工方案经监理批准后方可采用人工挖孔。
（2）挖孔前的桩位测量正确，开挖孔径应考虑护壁厚度+设计桩径。
在挖孔中，应经常检查平面位置，竖轴线倾斜和桩孔尺寸及地质变化情况，如有偏差应及时处理。
（3）挖孔桩的护壁砼强度、厚度和配筋应经计算，保证施工安全并满足设计要求。护壁每节高1.0m，护壁施工要保证质量，使其起到安全防护作用。
（4）孔内遇到岩层宜采用小药量的松动爆破，严格控制炸药用量，并应用电雷管引爆，孔内爆破后应通风排烟15分钟，并经检查无有害气体后才可作业。

（5）挖孔作业必须严格遵守安全生产规程，桩孔周围要设立安全警示标识，并围封。严禁闲杂人员进入挖孔施工现场，确保安全生产。
（6）挖孔达到设计深度后，清理孔底无松渣、淤泥等，各项指标合格后报验 。
（7）钢筋笼制作与安装要求同钻孔桩。
（8）灌注桩孔砼为保证成桩质量，一般建议采用水下砼灌注。如是无水孔，可以采用普通砼施工。但应采取措施保证砼从高处下落不离析。同时应加强孔内砼的振捣，保证桩基砼密实。
3、钻、挖孔桩质量检查标准
（1）钻、挖孔桩在终孔和清孔后应进行孔位、孔深、孔径和沉淀层的测量。满足设计后才可灌注砼。
（2）桩身砼质量满足施工规范要求，没有夹层和断桩。
（3）桩顶嵌入承台（系梁）的锚固钢筋长度不小于设计。
（4）破桩头后，桩顶砼应无松散，避免保护层劈裂，桩顶面应平整。
（5）按要求进行桩基无破损检测合格。

（6）钻、挖孔桩实测项目。
项目
规定值或允许偏差（㎜）
砼强度
合格
桩位
群桩100；单排桩50
孔径
不小于设计
孔深
不小于设计（支撑桩比设计大50）
孔倾斜度
钻孔1%桩长，且不大于500；挖孔0.5%桩长，且不大于200
沉淀层厚度
不大于设计（一般小于30cm）
钢筋骨架底面标高
±50
（7）按施工规范要求制备桩基砼试件，桩长20cm以内，每桩制备2组。
（二）下部构造
1、承台（系梁）
（1）在承台（系梁）施工前应确认桩基已全部达到质量标准，无破损检验合格，特别是桩位偏差在允许之内，系梁顶面标高和墩桩顶面标高都符合设计要求。
（2），承台（系梁）的挖基一般应用机械开挖，并视土质和地下水情况，确定围堰和支护，对基坑内积水应及时抽水，以保证施工正常进行。
要特别注意保证系梁底面保护层厚度，对桩柱接合处应仔细检查保证不夹泥沙，模板不漏浆。
（3）墩柱的钢筋骨架制作与安装同桩基要求。桩柱连接处钢筋必须焊接，不能绑扎。桩、柱钢筋笼连接后，应保证竖直度符合要求。
（4）承台（系梁）钢筋制作一般在现场绑扎，因此对基底应硬化处理，以便绑扎钢筋和支模板。
（5）承台（系梁）的质量检验标准：
1）砼表面应平整，棱角平直，无明显施工接缝，蜂窝麻面不超过该面总面积0.5%，砼表面无裂缝或缝宽0.15mm以内。
2）实测项目：
项目
规定值或允许偏差（㎜）
砼强度
合格
尺寸（长、宽、高）
±30
顶面高程
±20
轴线偏位
15

2、墩柱和盖梁
（1）墩柱施工前必须重新进行顺桥和横桥向轴线以及柱顶标高测量，保证满足设计要求。
（2）墩柱模板要保证刚度不变形，尽量减少接缝，模板要平整圆滑，无锈迹，竖直度好，支立稳固，保护层垫块要绑扎牢固。脱模剂要符合要求，不许用废机油。
（3）砼质量要符合配合比设计，砼落差大于2m要采取用串筒等减速措施，防止砼离析。砼振捣要防止漏振也防止过振，以达到柱身砼内实外美。

（4）为保证盖梁钢筋制作符合设计图纸要求，可以先在硬化的地面上按实际比例做弯起钢筋放样，然后按焊接要求组成主筋钢筋片，再进行箍筋绑扎形成钢筋骨架。采取盖梁钢筋骨架整体吊装，平稳安放在盖梁底模上，注意钢筋骨架吊装应临时增加刚度横梁 ，以防止骨架变形。
（5）在墩柱砼施工时应一并考虑盖梁模板支架，可以用万能杆 件拼装，也可以经验算在柱上做抱箍，或预埋钢管留孔，待后来穿钢轴做工字钢梁支架，如果采取满堂红支架，应保证立柱稳定，撑拉杆固定，立柱基础应垫枕木防止下沉变形，盖梁侧模可以用对拉螺栓固定。
（6）盖梁钢筋骨架安装后，应自检合格报验。盖梁砼浇筑应符合施工规范要求。
（7）盖梁砼浇筑后，模板的拆除必须保证砼强度达到设计强度75%以上方可进行，侧模拆除应保证砼强度达到2.5MPa以上。
（8）加强对墩柱和盖梁砼养生，进行覆盖洒水，保持砼表面始终湿润至少7天。
（9）墩柱和盖梁质量检验标准：
1）砼表面平整光洁，棱角线平直，外露面砼颜色一致，蜂窝、麻面不超过该面总面积的0.5% ，无空洞或露筋现象。非受力裂缝宽不超过0.15mm。

2）墩柱实测项目
项目
规定值或允许偏差（㎜）
砼强度
合格
相邻间距
±20
竖直度
0.3%H且不大于20
柱顶高程
±10
轴线偏位
10
断面尺寸
±15

3）盖梁实测项目
项目
规定值或允许偏差（㎜）
砼强度
合格
断面尺寸
±20
轴线偏位
10
顶面高程
±10
支座垫石预留位置
10
