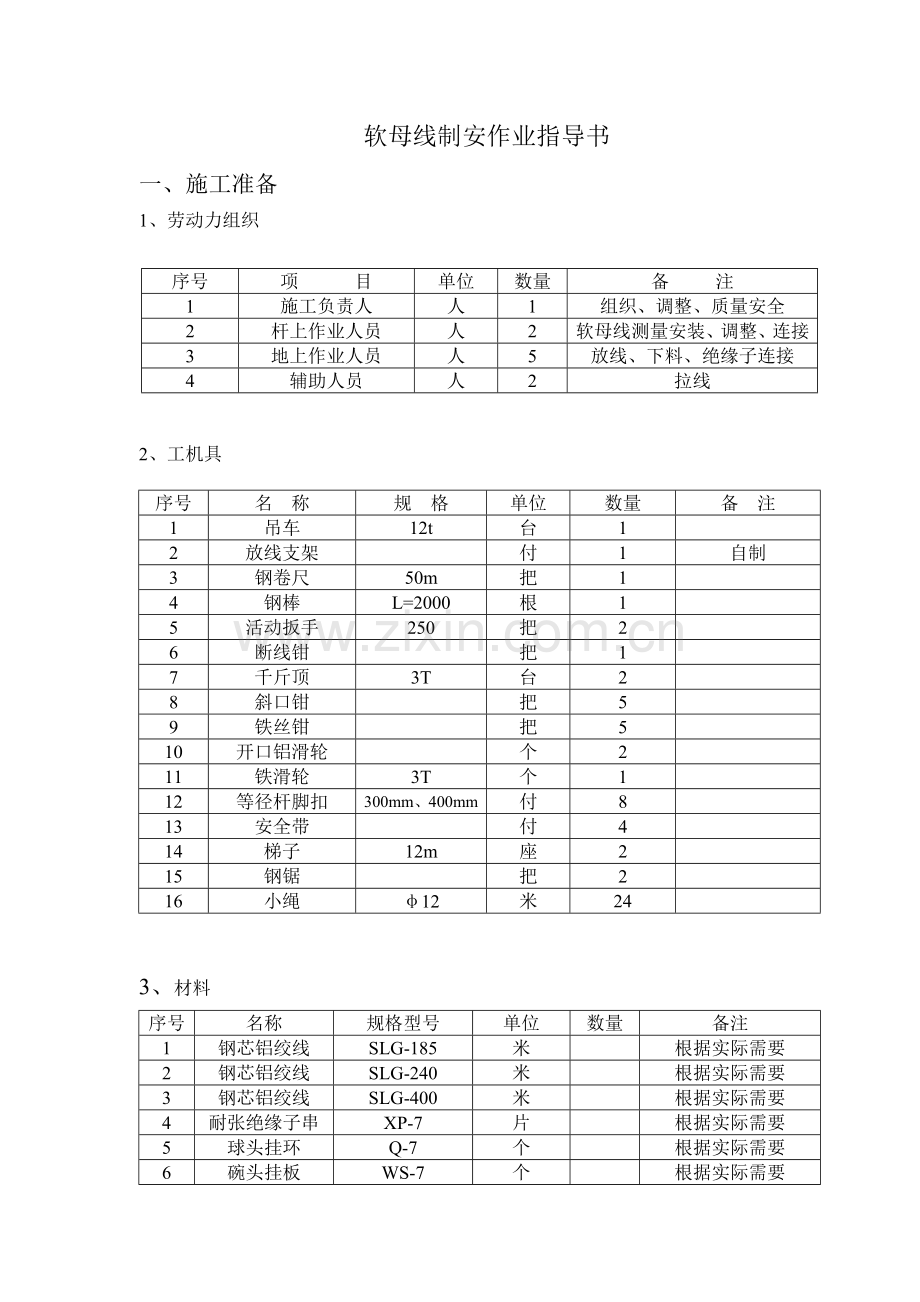

软母线制安作业指导书
一、施工准备
序号
项 目
单位
数量
备 注
1
施工负责人
人
1
组织、调整、质量安全
2
杆上作业人员
人
2
软母线测量安装、调整、连接
3
地上作业人员
人
5
放线、下料、绝缘子连接
4
辅助人员
人
2
拉线
1、劳动力组织

2、工机具
序号
名 称
规 格
单位
数量
备 注
1
吊车
12t
台
1

2
放线支架

付
1
自制
3
钢卷尺
50m
把
1

4
钢棒
L=2000
根
1

5
活动扳手
250
把
2

6
断线钳

把
1

7
千斤顶
3T
台
2

8
斜口钳

把
5

9
铁丝钳

把
5

10
开口铝滑轮

个
2

11
铁滑轮
3T
个
1

12
等径杆脚扣
300mm、400mm
付
8

13
安全带

付
4

14
梯子
12m
座
2

15
钢锯

把
2

16
小绳
φ12
米
24

3、材料
序号
名称
规格型号
单位
数量
备注
1
钢芯铝绞线
SLG-185
米

根据实际需要
2
钢芯铝绞线
SLG-240
米

根据实际需要
3
钢芯铝绞线
SLG-400
米

根据实际需要
4
耐张绝缘子串
XP-7
片

根据实际需要
5
球头挂环
Q-7
个

根据实际需要
6
碗头挂板
WS-7
个

根据实际需要
7
U型挂环
U-7
个

根据实际需要
8
铝包带
1*10
套

根据实际需要
9
手工钢锯条

根
4
根据实际需要
10
电力脂

Kg

根据实际需要
11
设备线夹

套

根据实际需要
12
连接螺栓

套

根据实际需要
二、操作程序
1、 工序流程图
施工准备 测量下料 金具安装 绝缘子串安装 母线悬挂 尺度测量调整 引下线安装连接 填写安装记录
2、 操作要领
（1）、施工准备
a、根据设计提供的施工图纸，检查母线架构的安装是否全部结束，并达到质量要求。
b、清理施工现场内的障碍物，并对场地内安放的设备做好安全防护。
（2）、测量下料
a、在现场选择宽阔平坦且靠近安装现场的地带，支起母线线盘。
b、分别测量同一档距内每根母线的跨距长度，并根据设计给定的驰度及有关的技术条件计算每根母线的实际长度。
常用的测量和计算方法如下：
a、母线的跨距长度为同一档距内两组构架横梁挂线内沿之间的净距。
b、悬式绝缘子串的长度为U型环内沿碗头挂板销钉中心孔的距离。
c、导线实际悬挂长度的经验计算公式为：
S1=L-S01-S02+8/3*F2/L+K
L—两横梁挂线环间内沿之净距；
S01 、S02 —绝缘子串的长度；
F—导线的设计驰度；
S1—导线实际悬挂长度；
K—不同安装跨距修正值（下表）

不同安装跨距修正值
跨距
导线规格
10m
15m
20m
25m
30m
150mm2及以下
45
40
35
30
25
185mm2及以上
50
45
40
35
30

d、母线的下料长度为：实际悬挂长度、耐张线架连接长度及尾巴线长度或直接引下线的设备连接线长度的总和。一般情况下，尾巴线的预留长度为150mm。
展放软母线，按计算出的下料长度进行测量及下料。
（3）金具安装：
a、将已下料的软母线顺其自然弧度弯曲，从母线一端测量出该侧耐张线夹的安装位置，并在母线与线夹销钉孔中心相对应的位置上标出定位点。
b、从母线第一定位点处挂尺，按母线实际悬挂长度S1测出第二定位点，也即另一侧耐张线夹销钉孔中心位置。
c、在母线安装耐张线夹的位置上，缠包铝包带。
d、把耐张线夹销钉孔的位置对准母线上标出的定位点，将线夹安装在母线上，铝包带应比实际线夹出口处长10mm。
（4）、绝缘子串安装
a、 将试验合格的悬式绝缘子逐个清扫干净。
b、 按施工图纸中规定的悬挂形式，把绝缘子串及金具连接起来。
c、 把悬式绝缘子串用销钉连接在耐张线夹上。
d、 电杆组立位置应正确。继续回填土，直至回填土高出地面300mm。
（5）、母线悬挂
a、在同一档距内两侧母线架构上，安装开口滑轮。
b、用小绳先将母线终端侧的绝缘子串绑扎牢固，经滑轮吊起来，固定在横梁相应的挂线环上。
c、母线另一侧采用上述方法，固定在横梁相应的挂线环上。
d、在两侧横梁已挂好母线的挂线环内挂好驰度板，检查母线驰度是否符合设计要求。
e、第一条母线驰度符合设计要求后，即可悬挂同一档距内的其余母线，操作方法同上。
（6）、驰度测量调整
a、同一档距内母线挂好后，选一条母线为观测标准，进行驰度检查。
b、以观测母线为标准，将其余母线的驰度均调整到与标准母线相同的驰度。
（7）、引下线安装连接
a、构架软母线安装完成后，开始引下线安装，对隔离开关、电流互感器、电压互感器在设备垂直线的500mm开始做T形引下线，断路器在设备出直线的700mm处作T形引下线。
d、T形引下线可用竹梯搭在软母线上或用吊车进行安装，同一组设备引下线应在同一直线上，且下垂弧度一致。
三、标准
1、软母线不得有扭结、松股、断股及其它明显的损伤或严重腐蚀等缺陷。
2、软母线与线夹连接采用螺栓连接。
3、放线过程中，母线不得与地面摩擦。
4、切断母线时，断头应绑扎，断面应整齐、无毛刺。并与线股轴线垂直。
5、在耐张线夹处必须缠铝包带，其绕向应与外层铝线绕向一致，两端露出线夹口不应超过10mm，且其端口应回到线夹内压住。
6、软母线和各种线夹连接时，应符合下列规定：
a、母线及线夹接触面均应清除氧化膜，并用汽油清洗，清洗长度不应小于连接长度的1.2倍，导电接触面鹰涂以电力复合脂。
b、软母线的设备线夹与电器接线端子或硬母线连接时，应符合硬母线搭接的要求。
7、金具（碗头挂板、平行挂板、直角挂板、U型环、球头挂环五孔拉板）、夹具（耐张线夹、并沟线夹、接续管、铝包带等）表面光洁无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
8、螺栓连接线夹应采用力矩扳手紧固。
9、使用滑轮放线或紧线时，滑轮的直径不应小于导线直径的16倍，滑轮应转动灵活，轮槽尺寸应与导线匹配。
10、悬式绝缘子串的安装应符合下列要求：
a、绝缘子串组合时，联结金具的螺栓、销钉及锁紧销等必须符合国家标准，其穿向应一致（面向高压侧由左向右、由下向上、由电源侧穿向负荷侧），耐张绝缘子串的碗口应向上，绝缘子串的球头挂环、碗头挂板及锁紧销应互相匹配。
b、弹簧销应有足够弹性，闭口销必须分开，不得有折断或裂纹，严禁用线材代替。
四、注意事项
1、凡进入软母线安装现场的人员，必须配戴安全帽，赶上作业人员必须系安全带。
2、作业开始前应对横梁的连接及焊接牢固程度进行检查。
3、放线时，线盘要支放平稳，并设专人控制线盘的转速，避免损伤母线。
4、架设母线时，母线下方不得有人站立或停留，母线紧起的初始，应对绝缘子串采取保护措施。
5、六级以上大风天气严禁登高作业。
6、工具传递应采用工具袋与提绳配合，严禁抛投传递。
