常州市某市政道路测量工程监理质控措施.doc

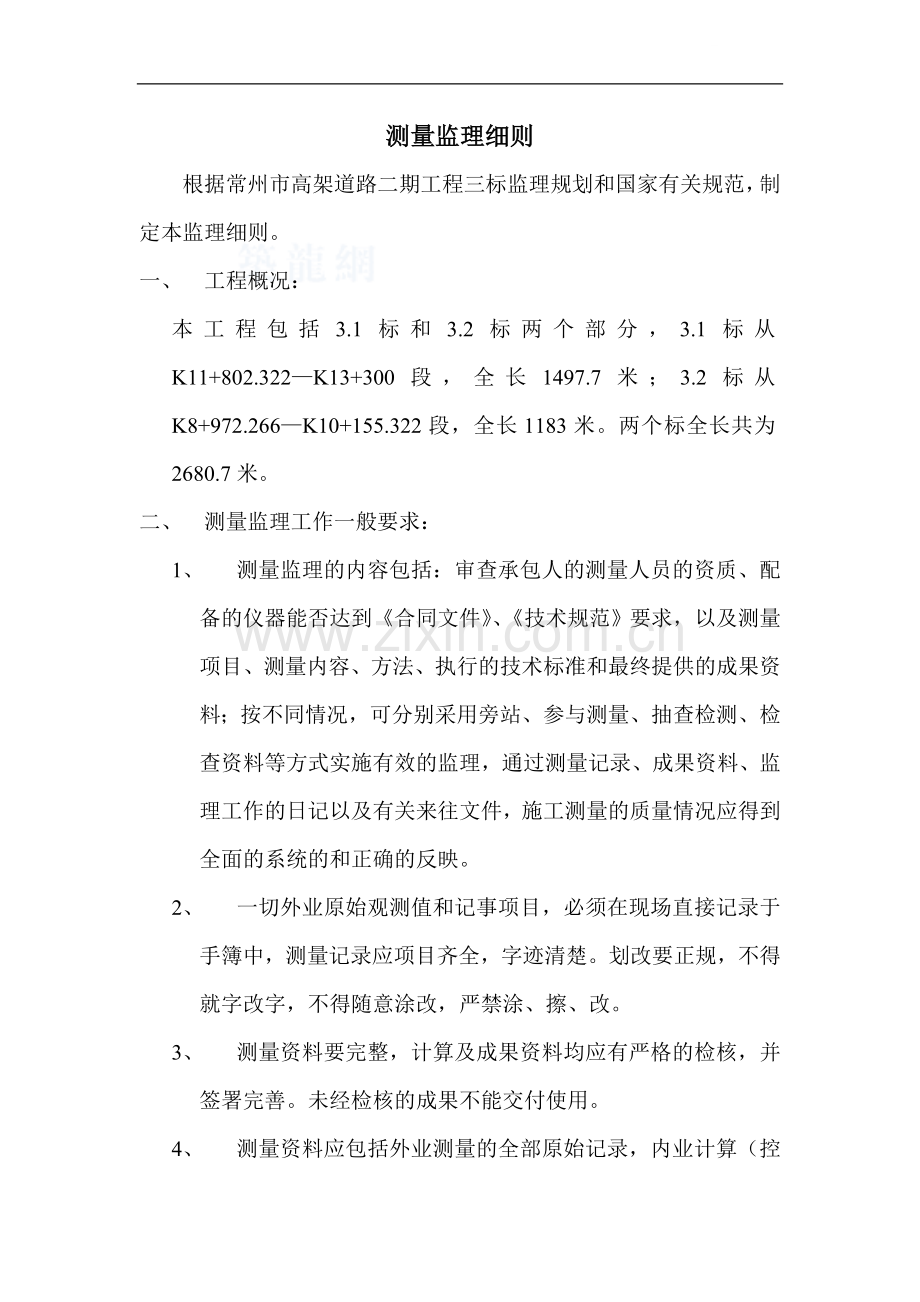

测量监理细则根据常州市高架道路二期工程三标监理规划和国家有关规范，制定本监理细则。一、 工程概况：本工程包括3.1标和3.2标两个部分，3.1标从K11+802.322K13+300段，全长1497.7米；3.2标从K8+972.266K10+155.322段，全长1183米。两个标全长共为2680.7米。二、 测量监理工作一般要求：1、 测量监理的内容包括：审查承包人的测量人员的资质、配备的仪器能否达到合同文件、技术规范要求，以及测量项目、测量内容、方法、执行的技术标准和最终提供的成果资料；按不同情况，可分别采用旁站、参与测量、抽查检测、检查资料等方式实施有效的监理，通过测量记录、成果资料、监理工作的日记以及有关来往文件，施工测量的质量情况应得到全面的系统的和正确的反映。2、 一切外业原始观测值和记事项目，必须在现场直接记录于手簿中，测量记录应项目齐全，字迹清楚。划改要正规，不得就字改字，不得随意涂改，严禁涂、擦、改。3、 测量资料要完整，计算及成果资料均应有严格的检核，并签署完善。未经检核的成果不能交付使用。4、 测量资料应包括外业测量的全部原始记录，内业计算（控制点平差、放样数据的计算等）以及成果资料的整理（控制点一览表及点位布置图）。5、 测量仪器在使用前必须进行全面的检校。在施工过程中，应定期检校全站仪、钢尺、水准仪，必须每年一次送有关部门进行检定；6、 作业时应注意a.晴天作业时，仪器应打伞遮阴，严禁直接镜头对向太阳。进行控制测量时，棱镜也应打伞遮阴，以免暴晒影响测量精度。b.应避免在烟、灰、雨、雾、电及四级以上大风的不利条件下测量。c.视线应尽量避免通过受电磁场干扰的地方，一般要求离开高压线2-5米，测距时，对讲机应停止使用。d.视线背景避免反光物体，在反射光束范围内不得同时出现两个反射器；e.使用后注意清除仪器的尘埃和潮气，存放于干燥而温度变化不大的地方。三、测量监理的工作内容 1、督促施工单位做好前期导线点和水准点的复测和加密工作 为了保证路线符合设计文件要求，确保施工中不发生任何差错。施工单位在施工前必须把设计单位提交的全部控制桩点（平面控制点、水准点等）进行复测，施工复测的工作内容基本上与定测相同，它包括导线点、水准点等，施工复测的主要目的是检验原有桩号的准确性，而不是重新测设，所以，经过复测，凡是与原来的成果或点位的差异在允许的范围内时，一律以原来的成果为准，不做改动。对经过多次复测确定，证明原有成果有误或点位有较大变动时，应报业主单位，经审批同意后，才能改动。施工前，为了施工方便，尚需加密导线点和水准点。复测成果及加密成果都应上报监理审核，监理应做平行检测后才能批复。 11：测量前的准备工作 测量前的准备工作一般包括以下几点： a.根据工作实际需要选任测量人员；全面熟悉设计文件，领会设计意图和要求；b.熟悉测量设备和工具，并按有关规定进行测量仪器设备的常规检验和校正。c.对测量人员进行培训交底，公布工作纪律和标志设置要求，明确标志桩书写方式和其他注意事项。d.对原设桩志进行现场核对，了解移动、丢失情况；制定新测设或补加桩志计划。1.2施工测量的一般要求1.2.1：导线复测的精度 导线的起讫点应与设计单位测定结果相比较，测量精度应满足设计要求：角度闭合差为16n(),n是测站数，坐标相对闭合差为不大于1：10000。12.2：导线复测的内容 路线的线形主要由导线点来控制，导线的点位精度及密度直接影响施工。导线复测的工作常通过附和导线的测量来完成。因此，路基和桥梁在施工前对导线进行认真复测是 十分重要的。导线复测的内容主要包括： a.检查导线是否符合规范及有关规定的要求平差计算是否正确，精度是否经过有关方面的检查和验收。b.导线点的密度是否满足施工放线的要求，必要时应进行加密，以保证在道路桥梁施工的全过程中，相邻导线点间能相互通视。c.检查导线点是否丢失、移动，并进行必要的点位恢复工作。123：导线复测的注意事项:导线复测的外业工作主要包括水平角测量和距离测量以及导线点的加密等。 a.承包人必须根据设计资料认真做好导线复测工作。b.导线复测应采用满足精度要求的红外测距仪和经纬仪或者全站仪。仪器在使用前应进行检校。仪器精度应满足测量要求。c.原有导线点不能满足施工要求时，应进行加密，保证在施工的全过程中，相邻导线点间能相互通视。d.导线点起讫点应与设计单位测定结果相比较，测量精度应满足设计要求。当设计未规定时，应满足：角度闭合差为16n(),n是测站数，坐标相对闭合差为不大于1：10000。e.导线复测时，必须与相邻施工段的导线闭合，以保证路线线形顺畅。f.导线点的密度：加密后的导线点之间的距离一般以400米左右为宜，最大距离不应大于700米。g.困难地段可采用支导线加密导线点，但边长不得超过300米，且不允许连续支点。边长及连接角至少各观测两测回。1.2.4：水准点复测一般水准点的复测和水准点的加密同步进行，主要要求有a.水准点之间的间距一般以300米500米为宜，在结构物附近和地形复杂地段应增设临时水准点。所用水准仪精度应在3以上并经过由资质的部门检定且在有效期内。b.水准点的闭合差为20L,L为水准线路的长度，以公里计。c.应配合测量监理工程师对复测成果进行平行检测。d.施工期间有关人员应对水准点经常进行复测。水准测量的步骤：a.会同设计、监理单位验收水准点，办理交接手续。检校仪器和准备工具。b.用水准仪进行水准点复测，同时加密施工用的临时水准点c.计算水准点的精度是否达到要求，超出允许范围时，应查明原因，若非复测原因，应及时报告总监办测量工程师，经测量监理工程师检测复核确认后报请设计。2、对施工单位上报的导线点和水准点的复测、加密成果进行平行检测 21：审核施工单位上报的导线点和水准点的复测、加密成果是否满足设计和规范要求，计算是否准确。2. 2：用总监办的测量设备对施工单位的上报成果进行平行检测，在两份成果的都满足设计和规范要求的前提下，复测的导线点以设计提供的成果为施工依据，加密的点以施工单位上报的为施工依据。3、以审核批准的导线点和水准点成果为现场施工放样的依据，对施工单位现场的施工放样和成品进行检测和验收，具体内容包括：31：桥梁工程的测量检测内容： a.每根桩基的施工放样、成桩验收b.承台（桥台）的施工放样和验收 c.立柱（墩）的施工放样和验收 d.盖梁的施工放样和验收e.支座垫石的放样和验收f.现浇箱梁段的堆载预压的沉降观测、卸载后底模的轴线和高程g.桥面高程和轴线的验收32：道路工程的测量检测内容：a.原地面的中线和断面高程b.90区顶面的高程和中线、94区顶面的高程和中线、96区顶的高程和轴线。 3.3：管道工程的测量检测内容：a.给排水管的基底高程、流水高程b.燃气管道的埋置深度 以上内容以规范规定的精度为检测标准。超过标准需做返工处理。
