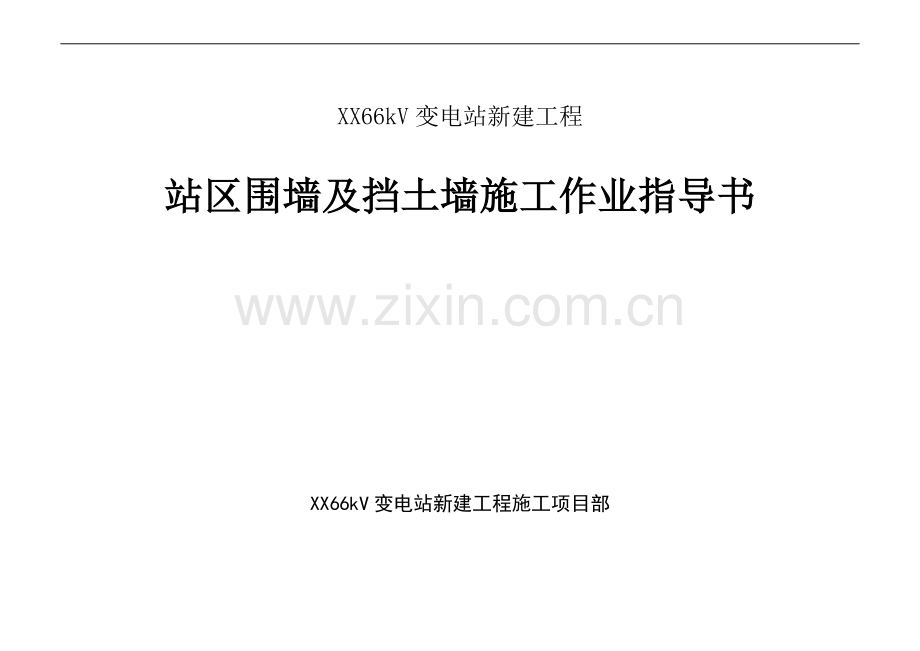

XX66kV变电站新建工程

站区围墙及挡土墙施工作业指导书

XX66kV变电站新建工程施工项目部

XX66kV变电站新建工程

站区围墙及挡土墙施工作业指导书

批 准 人： 年 月 日

审 核 人： 年 月 日

编 制 人： 年 月 日

编制单位：XX66kV变电站新建工程施工项目部

目 录
1 目的 1
2 范围 1
3 引用文件 1
4 工程概况 2
5 标准化作业流程图 3
6 作业前准备 4
6.1作业人员要求 4
6.2作业人员分工 5
6.3机械设备及工器具准备 6
6.4作业材料 7
6.5现场平面定置图 8
6.6危险点分析及安全控制措施 9
6.7环境因素控制及纠正预防措施 12
6.8质量通病及预防措施 13
6.9文明施工标准 15
6.10作业计划进度 16
7 标准化作业 17
7.1作业项目流程图 17
7.2开工条件验证 18
7.3临时电源使用 18
7.4施工方法及工艺标准 19
7.5质量标准 23
8 作业交付验收 24

1 目的
明确本作业项目质量、安全、进度、文明施工要求，确定施工方法、施工工艺、技术措施，指导施工作业，确保本项目符合达标投产、
优质工程要求，特编制本作业指导书。
2 范围
本作业指导书适用于XX北500kV变电站站区围墙及挡土墙作业施工。
3 引用文件
《XX66kV变电站新建工程施工组织设计》
《XX66kV变电站新建工程建设标准强制性条文实施计划》
《XX66kV变电站新建工程质量通病防治措施》
《XX66kV变电站新建工程安全文明施工实施细则》
《XX66kV变电站新建工程创优施工实施细则》
《建筑地基基础工程施工质量验收规范》 GB50202-2002
《混凝土结构工程施工质量验收规范》 GB50204-2002
《砌体工程施工质量验收规范》 GB50203-2002
《建筑工程施工质量验收统一标准》 GB50300-2001
《XX公司110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》 Q/GDW183-2008
《电力建设安全工作规程》（变电所部分） DL 5009.3-1997
《防止电力生产十八项电网重大反事故措施》 XX生技[2005]400号
《XX公司输变电优质工程评选办法》 XX基建[2008]288号

《XX公司输变电工程达标投产考核办法》 XX基建[2005]225号
《XX公司电力建设安全健康与环境管理工作规定》 XX工[2003]168号
《XX公司输变电工程安全文明施工标准化图册》
《工程建设标准强制性条文》（电力工程部分） 2006版
《工程建设标准强制性条文》（房屋建筑部分） 2002版
《XX电业管理局送变电工程公司技术标准》 Q/DS10101-2007
本工程根据站区围墙及挡土墙B288S-T0101-01和B288S-T0102施工图施工。

4 工程概况
XX66kV变电站新建工程站区围墙及挡土墙工程概况表
序 号
作 业 概 况
备 注
1
主要工程量
（1）围墙：1145m
（2）大门及柱：1个
（3）砖墙垛（240×490mm）：289个

2
计划工期
计划开工日期为2008年4月1日，计划完成日期2008年7月31日。

3
主要特点
围墙、挡土墙全长1145m，围墙宽为0.24m、高2.3m，挡土墙采用毛石砌筑，砂浆为M5水泥砂浆。每18m长设置沉降缝一道，缝内沿墙的内、外、顶三边填塞涂沥青木板，塞入深度大于200mm。每3m设置砖垛一个，大小为240×490mm。基础上为C25混凝土地梁，横断面尺寸为180×240 mm，内配4Ф10、Ф6@250钢筋。墙体为MU10红砖，M5水泥砂浆砌筑，为清水墙。

4
新方法
/

1、准备阶段
确定作业任务
编制标准化作业指导书
安全技术措施交底

填写工作票并签发
班前会：学习作业指导书
准备工器具及材料
2、作业阶段
三级自检

进入现场交代危险源、危险点

监理验证、转续手续

现场机械、工器具摆放

作业过程

3、结束阶段
技术资料整理

5 标准化作业流程图

6 作业前准备
6.1作业人员要求
XX66kV变电站新建工程站区围墙及挡土墙作业人员要求

序号
内 容
标 准
责任人
备注
1
检查工作人员精神饱满，无妨碍工作病症。
了解现场施工人员情况

2
检查工作人员经过安全培训，并考试合格
严格按照公司安全管理规定执行

3
检查特殊工种人员证书齐全有效
严格按照公司安全管理规定执行

4
检查工作人员着装符合规定、个人安全用品齐全
严格按照公司有关文明施工、劳动防护管理规定要求执行

5
技术交底
作业人员对交底内容清楚，并必须由本人签字

6
工作票由项目部施工作业人员填写
各级人员审核工作票并保证工作票的正确，并必须由本人签字

6.2作业人员分工

XX66kV变电站新建工程站区围墙及挡土墙作业人员分工及职责表

序号
组织分工
职 责
责任人
备注
1
施工负责人
确立作业项目、工作负责人及工作班人员

2
技术负责人
负责全面技术工作，组织学习作业指导书及安全技术交底

3
安全负责人
负责本项目的全面安全工作，填写安全工作票

4
质量负责人
负责本项目的全面安全共，并做好试验记录

5
材料负责人
负责按照具体工作内容，准备所需的工器具

6.3机械设备及工器具准备

XX66kV变电站新建工程站区围墙及挡土墙机械设备及工器具准备表

序号
名 称
规格/编号
单位
数量
负责人
备注
1
搅拌机
JZC350型
台
1

2
翻斗车
FC1A
台
2台

3
翻斗车
FC10
台
1台

4
翻斗车
F-15
台
1台

5
经纬仪
J2
台
1台

7
水准仪
S3E
台
1台

8
手推车
双轮
辆
20辆

9
台秤
500kg
台
1台

10
钢卷尺
50m
把
1把

11
塔尺
5m
把
1把

6.4作业材料

XX66kV变电站新建工程站区围墙及挡土墙作业材料表

序号
名 称
规格
单位
数量
负责人
备注
1
水泥
PS32.5级
t
1600

2
砂
中砂
m3
3400

3
卵石
20—40mm
m3
800

4
木方
60×90
m3
10

5
毛石
Mu30
m3
15400

6
清水砖
Mu10
块
350000

页岩烧结清水砖

6.5危险点分析及安全控制措施
危险源辨识、风险评价和风险控制措施表
施工阶段：挡土墙及围墙砌筑 J L—28—01
作业项目
危险源
时态
状态
作业条件危险性评价
风险级别
风 险 控 制 策 划 及 控 制 措 施
L
E
C
D

基

础

土

方

施

工
塌方
现在
正常
2
3
7
42
二级
1、根据土质情况采取放坡。
2、弃土反至距坑边0.8m以外。
3、人员休息时不得坐在坑底的边角处。
4、雨后要对基坑进行检查。
5、深、壁陡基坑设支掌并设监护人。
工器具伤害
现在
正常
1
2
8
16
一级
1、开挖前检查工器具是否牢固可靠。
2、施工人员着装整齐，戴好安全帽。
机械伤害
现在
正常
2
3
7
42
二级
机械开挖：
1、严禁任何人在伸臂及挖斗下面通过和逗留。
2、严禁人员进入斗内，不得利用挖斗递送物件。
3、严禁在挖土机的回转半径内进行各种铺助工作和平整场地。
4、往机动车上装土应待车停稳后方可进行。严禁从驾驶室上方越过。
5、挖土机暂停工作时，应将挖斗放在地面上，不得使其悬空。清理斗内的泥土，应在挖土机停止运转、司机许可后进行。
高处坠落
现在
正常
2
3
5
30
二级
1、 人员上下基坑架设梯子应牢固。
2、 超过2m深的基坑，周边设围栏防护和警示标示。

危险源辨识、风险评价和风险控制策划及控制措施表

施工阶段：挡土墙及围墙砌筑 J L—28—01
作业项目
危险源
时态
状态
作业条件危险性
评价
风险级别
风险控制策划及控制措施
L
E
C
D
挡土墙及围墙施工脚手架搭设

脚手架
坍塌

现在
正常
2
6
5
60

二级

1、脚手架必须由专人搭设，搭设人员安全保护用品配备齐全。脚手架高度超过15m和特殊承重脚手架要编制安全技术措施。
2、脚手架的材质要符合《建筑安装操作规程》的要求。
3、脚手架立杆基础，钢立管设置底座和垫木。木脚手架埋地或绑扫地杆，达到无沉降，排水良好。
4、必须按规定的间距尺寸搭设立杆、横杆，剪刀撑、栏杆、十字杆等。
5、脚手架外侧必须设置1.2m高防护栏杆和18cm高的档脚板或用安全目网封严，目网绑扎点，间距不得大于300mm。
6、脚手板铺设必须铺满，板应绑牢，不得有探头板和飞跳板，脚手板厚度必须达到5cm，宽度达到20cm。
7、施工层每隔10m用平网或其他措施封闭。
8、脚手架高度在7m以上必须与建筑物连接牢固，无建筑物设拉线，支撑。固定点按规程要求设置。
9、脚手架不得超270kg/m2使用。特殊需要加固，并经过计算。

危险源辨识、风险评价和风险控制策划及控制措施表

施工阶段：挡土墙及围墙施工 J L—28—01
作业项目
危险源
时态
状态
作业条件危险性
评价
风险级别
风险控制策划及控制措施
L
E
C
D
挡
土
墙
及
围
墙
施
工
高处坠落
现在
正常
2
4
6
48
二级
1、施工人员必须经过体检。
2、施工前要进行安全技术措施交底签字。
3、非脚手架搭设人员不得随意拆除脚手架上的任何部件。
4、施工人员着装整齐，安全防护用品配备齐全，并合格有效，（安全帽、安全带、绝缘胶鞋、工具袋、绳）按标准使用。
5、脚手架不得超270kg/m2使用。特殊需要加固，并经过计算
6、下方设监护人

6.7环境因素控制及纠正预防措施
XX66kV变电站新建工程站区围墙及挡土墙作业环境因素控制及控制措施表

序号
影响环境
的工序
可发生环境污染的因素
对环境造成的影响
影响
范围
控制措施
负责人
1
机械
设备
1.施工机械产生噪音；2.机械设备排放的废气；
1.影响周围环境；2.排放的有害气体对大气产生污染
所区内
1.定期检修保养机械减少噪音
2.按规定检测车辆尾气

2
混凝土
搅拌
1.搅拌过程中产生的污水；2.无序投料；3.水泥包装袋
1.土壤污染；2.填料过程中的扬尘；3.土壤污染
所区内
按石、水泥砂子顺序投料
集中统一回收处理

3
施工
废弃物
泥浆、砼残渣、砂、石、及垃圾、残土等无序排放
土壤污染
所区
内外
按规定合理排放。

4
水泥的
使用
无计划使用
资源浪费
所区内
严格按配合比投料，同时控制投料误差

5
生产生活用电
无计量电能使用
电能的浪费
所区内
1..配备相应的计量器具
2.设置节电标志，设专人负责

6
生产用水
生产用水的跑、冒、滴、漏
水资源浪费
周边
地区
设置节水标志，对用水设施进行维护及检查

6.8质量通病及预防措施
XX66kV变电站新建工程站区围墙及挡土墙作业质量通病及预防措施表

序号
质量通病
预 防 控 制 措 施
责任人
1
墙面凸凹不平
严格挑选取砌块，及时拉线，砌筑时必须认真跟线。砌筑不规则石料时应把较方大的一端朝外；注意考虑里外皮搭接，选取长向较大的块体。

2
墙体垂直通缝
1. 加强石块的挑选，注意石块左右、上下、前后的交搭必须将砌缝错开。
2. 施工间歇和流水作业需要留槎时必须留斜槎。高度以每1m左右为宜。

3
墙体里外两层皮
1. 大小石块搭配使用，立缝要小，要用小石块堵塞空隙，避免只用大块石，而无小块石填空。禁止四碰头。2. 每皮石块砌筑时要隔一定距离丁砌一块拉结石。3. 按规范要求，对不规则的乱毛石，采取交错组砌的方式。石块要交错搭接，砌缝要错开，不能有松动，孤立的石块。4. 不得采用填心砌法，坚持分层铺灰分层砌筑的方法。

4
石块粘结不牢
1. 严格控制灰缝厚度，灰缝过大，砂浆收缩，引起与石块离鼓。2. 控制砂浆稠度3～5cm，并根据气候条件进行调整。 3. 采用铺浆法砌筑，砌体应上下错缝搭砌。4. 尽量采取无垫砌法，减少有垫砌法，杜绝密缝砌法。5. 每日砌筑高度不大于1m，并应大致找平。

5
组砌混乱、直缝
加强对操作人员的技能培训和考核；严格挑选砖，及时拉线，砌筑时必须认真跟线，组砌方法正确

序号
质量通病
预 防 控 制 措 施
责任人
6
勾缝砂浆粘结不牢
1.严格掌握勾缝砂浆配合比（宜用1：1.5水泥砂浆），禁用不合格材料，使用中粗砂。2.勾缝砂浆稠度控制在4～5cm。3.凸缝分两次勾成。4.勾缝前进行检查，如有孔洞应填浆加塞适量石块修补，并先洒水湿缝。刮缝深度宜大于2cm。5.勾缝后后早期应洒水养护，以防干裂、脱落，个别缺陷要返工修理。

7
灰缝大小不均
立皮数杆要保持标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。

8
砖缝砂浆不饱满，砂与砖粘结不良
严禁干砖砌墙，砌筑前1～2d应将砖浇湿，采取“三一砌砖法”；改善砂浆和易性。

9
墙面粗糙
舌头灰未刮尽，半砖头集中使用，造成通缝，一砖厚墙控制背面偏差，半头砖应分散使用在墙体较大的面上。第一皮砖要查对皮数杆的标高。

10
抹灰空鼓、裂缝
认真处理基层，清除砖基层表面砂浆残渣污垢；抹灰前墙面浇水；严格控制墙面的垂直和平整度。

6.9文明施工标准
XX66kV变电站新建工程站区围墙及挡土墙作业文明施工表

序号
控制部位及重点
控 制 措 施
责任人
1
施工程序
1.施工图纸经会审并做好记录；2.按施工图和审批后的施工组织设计施工。3.材料计划未经批准不得施工。4.执行开竣工报告制度。5.技术措施经技术交底。6.按审定的技术措施施工。

2
施工总平面管理
1.土方施工有规划，及时回填、清理。2.临时断路、水、电按计划申请并在期限内恢复。3.施工区内道路平整畅通，定时维修、清扫。4.露天堆场、棚库设置安全围栏，定期维修。

3
施工生产现场
1.人员分工明确，施工秩序有条不紊。2.按章操作，无野蛮作业。3.职工着装符合安全规程要求。4.施工生产原始记录、台帐齐全，按时记报。5.工器具摆放整齐并标识。6.施工场所随手清理杂物、废物、随时疏通现场水管。

4
设备、材料存放场所
1.设备、机具清洁完好，各种车辆停放整齐，机具放置合理。2.各类材料分类存放、整齐有序，并有标识。3.易燃易爆物品按规定放置，严格领用手续。4.灭火器具按需要配置，摆放得当。5.现场设有废料堆场，定时清除。6.暂不安装的设备要保管好。

5
生活场所
1.办公室清洁，办公用具、书籍、档案资料、报表帐卡整理摆放有序。2.宿舍整洁，厕所清洁无恶臭、定期消毒。3.浴室干净卫生。4.宿舍临时照明线不乱拉乱接，符合安全要求，用电符合节能管理规定。5.餐厅、食堂干净卫生。6.不发生食物中毒事故。7.垃圾、污水处理得当

6
区域责任制
1.现场设有分区管理示意牌，并保持清晰。2.建立分区管理责任制，落实到人。3.在他人管理区域工作，随时清理废弃物。

7
遵纪守法
1.遵守国家法律法规和公司各项规章制度，施工人员坚守工作岗位。2.无打架斗殴、酗酒、赌博等违法乱纪现象。3.尊重当地风俗习惯，与当地政府和群众关系友好，与项目法人、监理工程师关系融洽。

6.10作业计划进度

7 标准化作业
围墙勾缝

质量验收
施工准备
定位放线、挖土方
挡土墙勾缝

毛石挡土墙砌筑

地梁钢筋混凝土

砖围墙放线

砖围墙砌筑

沉降缝处理

7.1作业项目流程图

7.2开工条件验证
XX66kV变电站新建工程站区围墙及挡土墙开工条件验证表
序号
内 容
责任人
1
工作许可人同工作负责人到现场交代工作票及安全措施

2
工作负责人带领工作班成员，列队宣读工作票，交代危险点及安全措施并由本人签名

3
按照工具、材料及布置图布置现场

4
现场有足够的灭火器，现场条件允许。

5
电源容量满足要求并具有漏电保护器，电源箱及导线位置合理。导线要求绝缘完好，容量满足要求。

7.3临时电源使用
XX66kV变电站新建工程站区围墙及挡土墙临时电源使用表
序号
内 容
标 准
责任人
1
电源箱位置
从作业区附近的二级施工用电的电源箱接取电源。电源容量满足要求并具有漏电保护器，电源箱及导线位置合理，总开关额定电流200A、分开关100A、60A。

2
接取电源注意事项
接取电源要有两人进行，一人操作，一人监护。
3
对电源线的要求
绝缘完好，容量满足要求（3×25＋1×16铜芯铠装电缆）。

7.4施工方法及工艺标准
7.4.1作业准备和作业条件
（1）材料准备：
1）水泥：本工程采用32.5级矿渣硅酸盐水泥，使用前要经材料委托，复试合格后方可使用。
2）红砖：红砖采用页岩烧结清水砖，砖的品种、规格、强度必须符合设计要求，并有出厂证明、试验单。
3）砂：砂采用中砂，除去草根等杂物，并经试验合格方可使用。
4）毛石应质地坚实，强度不低于MU30，岩种应符合设计要求，无风化剥落和裂缝。
5）脚手架用材：立杆、大横杆、小横杆、斜杆等采用落叶松；脚手板采用红松；使用木杆搭设脚手架时，立杆和斜杆的小头直径一般不小于70mm；大横杆的小头直径一般不小于80mm；脚手板厚度不小于50mm。
（2）作业条件：
1）.砂浆配合比经试验室确定，并制做好配合比指示牌，现场准备好砂浆试模（6块为一组）。
2）由项目经理组织现场技术员，向施工人员进行三级技术交底，且签字齐全。
3）在搅拌机出料口铺设铁板（灰盘），保证落地砂浆全部掉在铁板上，并挖排水沟使冲刷搅拌机的泥水得以排走，保持出料口前部干净。
4）运输道路畅通，无障碍。
7.4.2施工方法
（1）挡土墙砌筑
1）毛石表面要保持整洁，不得污染。石材表面的泥垢、水锈杂质，砌筑前应清除干净。如被砌筑砂浆污染，要立即擦干净，力求表面整洁美观。
2）毛石中部厚度不宜小于200mm（因为挡土墙墙断面较宽，可以用大一点的石块）同时大小石头以配合使用。
3）每砌3～4皮为一个分层高度，每个分层高度应找平一次（是为了能及时发现并纠正砌筑中的偏差，以保证工程质量）。

4）外露面的灰缝厚度不得大于40mm，两个分层高度的错缝不得小于80 mm。
5）砌筑挡土墙应按设计要求收坡或收台，设置沉降缝和泄水孔。
6）泄水孔在每米高度上间隔2m左右设置一个泄水孔。泄水孔埋设DN110，UPVC排水管，排水坡度为3%。
7）毛石砌体应采用座浆法砌筑，砂浆必须饱满，叠砌面的粘灰面积（即砂浆饱满度）应大于80%。
8）砌体的灰缝厚度为20～30mm，石块间不得有相互接触现象，石块间较大的空隙应先填塞砂浆后用碎石块嵌实，不得采用先摆碎石块后塞砂浆或干填碎石块的方法，轴线位移不超过20mm。
9）挡土墙基础的第一皮石块应座浆，并将大面向下，并要选择较大的平毛石砌筑；
10）毛石砌体应分皮卧砌，各皮石块间应利用自然形状经敲打修整使能与先砌石块基本吻合、搭砌紧密；应上下错缝，内外搭砌，不得采用外面侧立石块中间填心的砌筑方法；中间不得有铲口石（尖石倾斜向外的石块）、斧刃石和过桥石（仅在两端搭砌的石块）。
11）挡土墙上层最后一皮砌体要选用较大的平毛石砌筑；
12）挡土墙砌体必须设置拉结石。拉结石应均匀分布，相互错开，每0.7m2墙面至少设置一块，且同皮内的中距不应大于2m。砌体要求内外塔砌，上下错缝，拉结石丁砌面交错设置。
13）砂浆初凝后，不得再移动或碰撞已砌筑的石块。如必须移动，再砌筑时，必须将原砂浆清理干净，重新铺浆。
14）泄水孔及混凝土带应按图纸要求进行设置；
15）挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm。墙顶上面应有适当坡度使流水流向挡土墙外侧。
（2）围墙砌筑
1）弹好围墙的轴线、墙身线的位置线，组立皮数杆。
2）围墙墙体砌筑：砌筑采用一顺一丁的组砌方法。
3）墙体砌筑流程图：
自检、互检
压顶梁浇筑
砖墙砌筑
供 料
备 料
备 料
供 料
砖墙砌筑
自检、互检

7.4.3施工工艺：
（1）施工准备
1）浇砖：在砌筑的前一天安排人员用水浇砖，浇砖的标准是水的浸入深度达到10～15mm，含水率为10%～15%，常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙。
2）拌制砂浆：
a.砌筑砂浆配合比应采用重量比，水泥计量精度为±2%，砂、掺合料为±5%。抹灰砂浆采用体积比.
b.砌筑砂浆稠度表：
砌体类别
干热天或多孔材料
寒冷天气或密实材料
砌砖
8～10（cm）
6～8 （cm）

c.机械搅拌投料顺序为： 砂子 —水泥—砂子—水，搅拌时间不少于1.5min。
d.砂浆要随拌随用，水泥砂浆应在拌成后3h内使用完，在每天收工前1h，后台人员要及时和上料人员联系，适时停止拌灰，冲刷机械，并为下一天的施工准备材料。
（2）备料：备料时把砖和灰槽间隔排放，合理布置。砖和灰槽位置放在距离所砌的墙500mm的位置上，在墙较长的情况下，灰槽间距以1500mm左右为宜（一般是每排放4夹砖摆设个灰槽），在墙角部的位置以2 夹砖为宜。脚手架上堆砖不得超过三层（侧放）。采用砖笼吊砖时，砖在架子上要均匀分布，不得集中堆放。灰桶、灰斗应放置有序，使架子上保持畅通。
（3）供料：
1）供砖：将浇好的砖按布料原则，送到砌墙所需要的位置，在码砖堆角时砖要交叉摆放，防止单方向摆放过高时，砖倒下来，影响施工
2）供灰：上灰之前先用水将灰槽湿润，供灰准确、及时放入灰槽内的砂浆不能过多，即要做到适时、适湿、适量。
（4）各种厚度砖墙每平方米用料：
砖墙厚度
1/2砖
1砖
11/2砖
2砖
21/2砖
砖(块)
64
128
192
256
320
砂浆(m3)
0.0325
0.065
0.0975
0.13
0.1625

（5）砖墙砌筑（清水墙）
1）确定墙体分段砌筑的先后次序。根据施工方便、标高控制准确及现场人员情况，结合墙体的平面分布情况，确定墙体分段砌筑的次序。
2）划分砌筑段。结合平面图分布情况，一般以两个操作者砌筑一道间隔墙为宜,当墙的长度较大时可适当增加操作者，砌筑高度以一步架为宜。
3）找出墙体位置线、墙垛位置线，根据工程设计要求组砌形式进行撂底。从一端开始向另一端顺序排摆。
4）盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊靠（即三层一吊五层一靠）如有偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，严格控制灰缝，使水平灰缝均匀一致。 大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。
5）挂线：砌筑240mm墙时须用外手挂线。
6）砌砖：砌砖采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺满挤操作法。砌砖时砖要放平。砌砖一定要跟线，“上跟线，下根棱，左右相邻要对平”水平灰缝厚度和灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。在操作过程中要认真进行自检，如出现偏差随时纠正，严禁事后砸墙。在留槎部位，要按规范要求留置踏步槎，留置踏步槎确实有困难的，可以留置直槎，但必须放置拉结钢筋。拉结钢筋放置，沿墙高500 mm设置2根Ф6.5水平拉结筋，其埋入长度从墙的留槎处算起，每边伸入墙内不小于1000 mm，末端应加180°弯钩。转角处必须同步砌筑不得留直槎。墙体砌筑后要及时清理墙面，墙面应随砌随将舌头灰刮尽。
7）墙垛：墙垛厚度是490mm，宽度240mm，施工方法同上。

（6）脚手架的搭设：
1）架子地基应平整，立杆应埋入地下30～50mm，挖好土坑后，将坑底夯实，不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。
2）严格按照设计规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到要求。
3）脚手板要铺满、铺平和铺稳，不得有探头跳。
4）搭设过程中要及时设置连墙杆、斜撑杆、剪刀撑，避免脚手架在搭设过程中发生偏斜和倾覆。
5）搭设完毕后应进行检查，验收合格后才能使用。
6）供上下人员使用的斜道应有可靠的防滑措施。
7.5质量标准
按照《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183－2008）进行质量验收，主要检查项目如下：
（1）挡土墙砌筑
1）砂浆饱满度：≥80%；
2）轴线位移：≤15mm；
3）垂直度：≤30mm；
4）组砌形式：内外搭砌、上下错缝、丁砌石交错设置，拉结石每0.7m2至少1块；
5）顶面标高偏差：±25mm。
（2）清水墙
1）水平灰缝砂浆饱满度：≥80%；
2）轴线位移：≤10mm；
3）垂直度：≤10mm；

4）组砌方法：组砌正确，不出现通缝，接槎密实、平直；
5）水平灰缝厚度和竖缝宽度：控制在10mm，但不大于12mm，不小于8mm；
6）表面平整度：≤5mm；
7）水平灰缝平直度：≤7mm；
8）清水墙游丁走缝：≤20mm；
9）水平灰缝厚度偏差（10皮砖累计）：±8mm。

8 作业交付验收
XX66kV变电站新建工程站区围墙及挡土墙作业竣工表
序号
内 容
责任人
1
关闭工作电源

2
工作现场清理及工作班成员撤出现场

3
资料整理（验评资料、影响资料）

4
申请验收，待验收合格后，办理施工验评手续。
