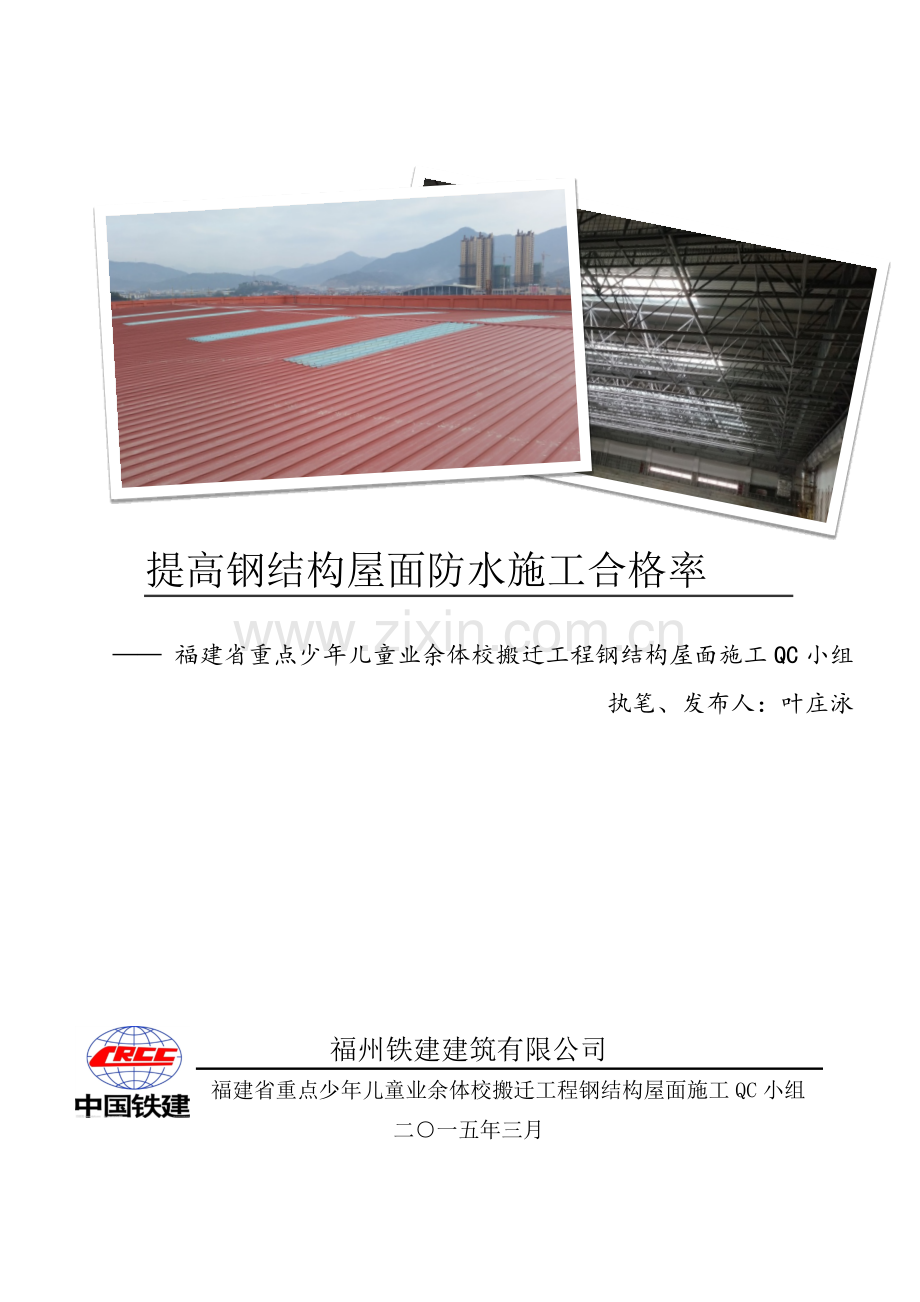

提高钢结构屋面防水施工合格率

—— 福建省重点少年儿童业余体校搬迁工程钢结构屋面施工QC小组
执笔、发布人：叶庄泳

福州铁建建筑有限公司
福建省重点少年儿童业余体校搬迁工程钢结构屋面施工QC小组
二○一五年三月

目 录
一、工程概况 2
二、QC小组简介 3
三、选题理由 4
四、活动目标 5
五、目标可行性分析 5
六、原因分析 7
七、要因确认 8
八、制定对策 15
九、对策实施 16
十、效果检查 25
十一、标准化及成果巩固 27
十二、总结及今后打算 28
附表 30

一、工程概况
福建省重点少年儿童业余体校搬迁施工工程竞赛综合馆，是作为2015年青运会比赛的场馆。场馆位于福州市闽侯县，网架平面形状呈长方形。网架支承跨度45.2m，长71.8m，宽45.2m,平面投影面积3245.36㎡。

网架结构形式为正放四角锥螺栓球和焊接球混合节点网架（焊接球16个）。网架支承条件为上弦周边柱点支承，采用平板橡胶垫支座，支座支承在下部结构的钢筋混凝土框架梁上，上层屋面板采用0.53mm厚,肋高65mm470型暗扣式咬合镀铝锌压型钢板（赤岩红），天沟采用1.5厚304不锈钢，每边天沟各设置4个DN150的雨落水口，并在端头设置200X150溢水口。
竞赛综合馆钢结构屋面能满足充足的采光、工业化程度高、施工速度快、饰面漆颜色与外墙相搭配，是工程的亮点之一。上级业主部门给我们下达了要求，保证钢结构屋面的不渗漏，为了解决此问题，我们项目部成立了QC小组对其进行攻关。

钢结构屋面剖面图

钢结构屋面剖面图
二、QC小组简介
表1
小组概况表
课题名称
提高钢结构屋面防水施工合格率
成立时间
2014年05月01日
注册登记号
FZTJ-2014-003-002
活动时间
2014年05月01日
~ 2014年11月06日
小组类型
攻关型
平均接受QC教育学习
人均54小时
小组名称
福州铁建建筑有限公司
福建省重点少年儿童业余体校搬迁工程钢结构屋面施工QC小组
小组人数
6人
活动次数
11次
制表人：叶庄泳 时间2014年05月01日

表2
小组成员简介表
序号
姓名
职务
小组分工
文化程度
年龄
QC
教育实践
执行内容
1
陆平
项目经理
顾问
本科
43
72
技术指导
2
庄伟年
技术负责人
组长
本科
29
64
组织安排、制定对策
3
叶庄泳
施工员
组员
本科
23
48
记录整理、方案实施、信息反馈
4
马德明
安全员
本科
52
48
方案实施、信息反馈
5
肖振垅
质检员
本科
30
48
方案实施、效果检查
6
张华春
工人
高中
45
48
方案实施、信息反馈
制表人：叶庄泳 时间2014年05月01日

三、选题理由
社会影响大
本工程竞赛综合馆是2015年青运会的比赛场馆，比赛场馆对于福州城市名片是一种重要展示，青运会场馆的建设深受省市领导关注，工程质量的优劣直接影响公司的社会信誉，尤其影响公司从铁路项目向地方建设的开拓！
施工时间短
本工程工期紧，需要在2015年3月验收，以便安排测试赛，为了给后期装修留足时间，屋面施工时间短，任务繁重！
质量要求高
业主省筹建办要求，争创“优质工程”，国家体育总局、省体育局、少体校、省重点办、闽侯县建设局等对本工程也进行了多次检查，公司对本工程也极为重视！
问题普遍性
调查以往工程施工实际情况，都存在比如铁路站台、站房的钢结构屋面在风压作用下渗漏，钢结构屋面连接胶缝在长期热胀冷缩的作用下胶缝开裂渗漏，节点处理不到位渗漏等问题。所以钢结构屋面防水质量问题具有普遍性，也是需要重点处理的问题。

四、活动目标
上级业主部门给我们下达了要求：确保施工完成后，钢结构屋面无渗漏现象，即
钢结构屋面防水施工合格率须达到100%

五、目标可行性分析
表3
（1）小组对本公司已建成投入使用5年的类似工程进行分析，将钢结构屋面防水施工质量细化为各个小点进行检查。
编号
项目
检查方法及检查要点
1
屋脊盖板处是否渗漏
A、 选取50m的屋脊盖板部位进行淋水试验，淋水时间不得小于2小时。（观察：每1m为一个小检查单位，如1m内有任何渗漏即认为此1m渗漏。）
2
泛水处是否渗漏
A、 选取50m的泛水处进行淋水试验，淋水时间不得小于2小时。（观察：每1m为一个小检查单位，如1m内有任何渗漏即认为此1m渗漏。）
3
屋面板及采光板处是否渗漏
A、 选取50㎡的压型钢板与采光板间纵横向搭接部位进行淋水试验，淋水时间不得小于2小时。（观察：每1㎡为一个小检查单位，如1㎡内有任何渗漏即认为此1㎡渗漏。）
4
大小天沟处是否渗漏
A、 选取50m的不锈钢天沟进行蓄水试验及淋水试验，蓄水时间24小时，最低蓄水深度不得小于15cm，淋水时间不得小于2小时。。（观察：每1m为一个小检查单位，如1m内有任何渗漏即认为此1m渗漏。）
5
其他
在检查过程中，发现的零星的漏水情况
制表人：叶庄泳 时间2014年05月15日

小组成员对影响钢结构屋面防水施工质量的因素进行统计、汇总，作如下统计：
表4
钢结构屋面防水施工质量缺陷调查统计表
序号
项目
频数（次）
频率（%）
累计频率（%）
1
屋脊盖板处渗漏
5
25
25
2
泛水处渗漏
5
25
50
3
屋面板及采光板处渗漏
6
30
80
4
大小天沟处渗漏
4
20
100
5
其他
0
0
100
6
合计
20
100
100
制表人：叶庄泳 时间2014年05月16日

图1
钢结构屋面防水施工质量缺陷饼状图
制图：叶庄泳 时间：2014年05月16日

由图上可以看出，钢结构屋面防水渗漏集中出现于钢结构屋面系统薄弱位置，主要如：钢屋面屋脊、阳光板、天沟泛水等位置，只要对薄弱位置重点进行质量控制，保证薄弱点防水施工合格率达到100%，就能保证钢结构屋面防水施工合格率要达到100%。

（2）施工作业队实力雄厚
选用的施工作业队，建设过福建省体育中心田径馆、福建省医科大学体育馆、泉州师范学院体育馆等钢结构屋面，均能保质保量完成任务，且一次验收合格，班组实力雄厚。
（3）管理人员经验丰富、业绩优秀
在本QC小组中，拥有一级建造师资格证书的人数有3人，达到50%。各成员亲自管理建设过福州北火车站的高架候车厅钢结构屋面，三明北火车站钢结构屋面，云霄、诏安火车站钢结构屋面等施工管理，技术全面且施工经验丰富。
六、原因分析
图2
2014年05月20日，QC小组对影响钢结构屋面防水施工合格率的主要因素召开质量分析会，找出产生问题的原因和影响因素，绘出鱼刺图如下:

制图：叶庄泳 时间：2014年05月20日

七、要因确认
表5
要因确认计划表
序号
末端因素
确认方法
确认标准
负责人
完成时间
1
工人责任心不强
调查分析
是否全数进行技术交底，理论考核成绩合格率是否＞85%
陆平
14.05.26
2
原材料进场检验不合格
现场验证
材料是否有合格证、质保书，复检是否合格，是否符合设计要求
肖振栊
14.06.02
3
成品及半成品保护不足
调查分析
从进场到施工完成是否进行保护
庄伟年
14.06.10
4
咬合机械为传统手动咬合
调查分析
投入使用机械是否能满足大面积钢结构屋面施工
庄伟年
14.06.15
5
压型钢板加工尺寸测量偏差
现场验证
压型钢板加工尺寸偏差
直接影响施工质量
叶庄泳
14.06.25
6
屋脊盖板构造不合理
调查分析
屋脊盖板施工质量影响工程质量
叶庄泳
14.06.26
7
泛水受热胀冷缩变形开裂
调查分析
泛水施工质量影响工程质量
肖振栊
14.06.27
8
屋面板及采光板连接不紧密
调查分析
屋面板采光板连接紧密，直接影响工程质量
叶庄泳
14.06.28
9
大小天沟构造不当
调查分析
天沟施工质量影响工程质量
庄伟年
14.06.29
10
高空作业防护措施不够到位
调查分析
工人施工环境恶劣，施工操作不便，影响工程质量
马德明
14.06.29
制表人：叶庄泳 时间：2014年05月26日

末端因素分析
表6-1
末端因素一：工人责任心不强
验证时间
2014年05月26日
确认方法
调查分析
负责人
陆平
确认情况
进场前，项目部组织对工人进行了钢结构屋面施工技术交底，并告知项目部的管理奖惩制度。会后对钢结构屋面施工班组进行现场理论考核，成绩达到合格（成绩成绩>=60）以上的达到90%

考核人
严金
林钦
张卫
张伟
颜彦
赵万全
林荣
严瑞荣
陈龙
刘涛
考核成绩
81
87
57
90
76
92
90
69
83
70
考核人
王一鸣
王海林
许安国
陈志华
黄军
王勇
陈超
谢吉利
李贵
徐昌
考核成绩
85
89
88
76
81
68
80
73
54
68
技术交底

奖罚制度

制表人：叶庄泳 时间：2014年05月26日

结论
非要因

表6-2
末端因素二：原材料进场检验不合格
验证时间
2014年06月02日
确认方法
现场验证
负责人
肖振栊
确认情况
2014年06月02日在监理旁站的情况下，对不锈钢板、压型钢板等材料进行现场检验，随机抽取50个样品，现场检查材料的尺寸、外观是否完好无损等，满足要求的达到48个，合格率达96%，符合施工要求。
质保书

制表人：叶庄泳 时间：2014年06月02日

结论
非要因

表6-3
末端因素三：成品及半成品保护不足
验证时间
2014年06月10日
确认方法
调查分析
负责人
庄伟年
确认情况
1、压型钢板在现场生产出后，需立即采用帆布覆盖；
2、吊送压型钢板时，采用四个吊点钢索，并在压型钢板下方垫入木板，缓慢升降吊入，保证钢板在吊送过程中不会变形；
3、施工过程中禁止随意踩踏，如需踩踏时，使用纸皮铺垫踩踏部位；
4、施工完成后，对压型钢板进行检查，如出现零星擦伤，对擦伤部位使用防锈漆喷涂两遍。
结论
非要因
制表人：叶庄泳 时间：2014年06月10日

表6-4
末端因素四：咬合机械为传统手动咬合
验证时间
2014年06月15日
确认方法
调查分析
负责人
庄伟年
确认情况
1、 为保证现场压型钢板间咬合质量，除了原有的手动咬合器外，项目部另外购置了一台机械咬合器。
2、 对现场使用的压板机，多次进行保养校核，保证机械性能稳定。

机械咬合器

制表人：叶庄泳 时间：2014年06月15日

结论
非要因

表6-5
末端因素五：压型钢板加工尺寸测量偏差
验证时间
2014年06月25日
确认方法
现场验证
负责人
叶庄泳

确认情况
现状调查中发现，现场压板机所显示的走板米数与现场实际截断米数存在误差。所以在首次压板时需先进行试验，试截一块屋面板后，采用标准米尺进行复核，经多次试验后，确定正确的压板机走板米数，再开始批量生产。对生产出的压型钢板，随机抽取20块，进行压型钢板长度偏差量检查。
偏差量
数量
合格率
偏差5mm以内
19
95%
偏差大于5mm
1
结论
非要因
制表人：叶庄泳 时间：2014年06月25日

表6-6
末端因素六：屋脊盖板构造不合理
验证时间
2014年06月26日
确认方法
调查分析
负责人
叶庄泳
确认情况
在原设计图纸中未考虑屋脊盖板的施工，但是实际工程无法施工，且在户外室温剧烈变化下，屋脊盖板能克服部分屋面的挤压拉伸变形，且此位置较容易出现渗漏。调查以往工程施工记录, 抽取50m的屋脊盖板（1m为一个检查单位，13个搭接位置），进行检查屋脊盖板两侧渗漏、屋脊盖板搭接胶缝开裂所产生渗漏进行调查统计，结果如下：
项目
屋脊盖板两侧渗漏（m）
屋脊盖板搭接处渗漏（个）
合格数
46
12
合格率
92%
92%
结论
要因
制表人：叶庄泳 时间：2014年06月26日

表6-7
末端因素七：泛水处受热胀冷缩变形开裂
验证时间
2014年06月27日
确认方法
调查分析
负责人
肖振栊
确认情况
本工程原设计图纸上，泛水是固定在砌体墙面一个凸出5cm的水泥条上，水泥条本身不易施工，且在后期施工过程中容易磕碰脱落。调查以往工程施工情况，抽取其2个方向共50m泛水进行检查（1m为一个检查单位），检查泛水与墙间的脱开、泛水自身材料变形开裂所产生渗漏进行调查统计，结果如下：
项目
泛水与墙间脱开
泛水自身材料变形、开裂
合格数（m）
46
49
合格率
92%
98%
制表人：叶庄泳 时间：2014年06月27日

结论
要因

表6-8
末端因素八：屋面板及采光板连接不紧密
验证时间
2014年06月28日
确认方法
调查分析
负责人
叶庄泳
确认情况
调查以往工程施工情况，抽取一个使用已五年的钢结构屋面（约50㎡）进行检查（1㎡为一个检查单位），检查压型钢板（采光板）纵向连接处、压型钢板（采光板）横向连接处是否渗漏，进行调查统计，结果如下：
项目
压型钢板（采光板）
纵向连接处
压型钢板（采光板）
横向连接处
合格数（㎡）
46
48
合格率
92%
96%
制表人：叶庄泳 时间：2014年06月28日

结论
要因

表6-9
末端因素九：天沟构造不当
验证时间
2014年06月29日
确认方法
调查分析
负责人
庄伟年
确认情况
本工程原设计图纸上，仅考虑施工一个大天沟，未考虑长期使用采光板处的零星渗漏；大天沟与上层屋面板之间有缝；且未考虑突降雨的情况下，天沟水位提高，侧向的支撑保障。
调查以往工程施工情况，抽取一个使用已五年的钢结构屋面天沟（约50m，4个落水口）进行检查（1m为一个检查单位，1个落水口为一个检查单位），检查天沟施工缝、天沟与压型钢板间缝、天沟与落水管接口处是否渗漏，进行调查统计，结果如下：
项目
天沟施工缝(m)
天沟与压型钢板间缝(m)
天沟与落水管接口处(个)
合格数
48
49
3
合格率
96%
98%
75%
结论
要因
制表人：叶庄泳 时间：2014年06月29日

表6-10
末端因素十：高空作业防护措施不够到位
验证时间
2014年06月29日
确认方法
调查分析
负责人
马德明
确认情况
在施工前，项目部分析会上，考虑到现场环境网架下方有阶梯状的看台，且离地高度18m以上，只有做好高空防护，才能让工人能更加集中精力保证施工质量，所以选用了满堂脚手架做操作架的方法，满堂脚手架纵横向间距1.8mX1.8m，步距1.8m，平面投影3245.36㎡，搭设高度17.8m，与四周原有装修架相连，平台顶部水平满铺竹片板，周边设置护脚板及保护栏杆，尽可能的保证施工安全。

结论
非要因
制表人：叶庄泳 时间：2014年06月29日

找到要因：
1. 屋脊盖板构造不合理
2. 泛水处受热胀冷缩变形开裂
3. 屋面板及采光板连接不紧密
4. 大小天沟构造不当

八、制定对策
表7
对策表
序号
主要原因
对策
目标
措施
地点
完成时间
负责人
1
屋面板及采光板连接不紧密
将屋面相邻板块连成整体
相邻板块间连接合格率100%
改进屋面相邻板块连接。
现场
07.05
~
07.29
叶庄泳
2
大小天沟构造不当
优化天沟构造
天沟处防水施工合格率达100%
优化天沟构造；
加强细部节点处理；
增加小天沟。
办公室
现场
07.29
~
08.04
庄伟年
3
屋脊盖板构造不合理
将屋脊盖板固定牢固
屋脊盖板防水施工合格率达100%
优化屋脊盖板设计；
按要求进行固定。
办公室
现场
08.05
~
08.09
叶庄泳
4
泛水处受热胀冷缩变形开裂
优化泛水处构造
泛水处防水施工合格率达100%
优化泛水处设计；
加强泛水与墙连接。
办公室
现场
08.09
~
08.15
肖振栊
制表人：叶庄泳 时间：2014年07月05日

九、对策实施
实施一：改进屋面相邻板块连接
（1）合理选择暗扣支架
由于大跨度钢结构屋面容易受温差变化影响而出现较大的变形，根据这种不利情况，本工程选择了具有小滑移功能的暗扣支架，在温度变化下，暗扣支架能减少彩钢板轻微的拉伸压缩影响，减小漏水的可能性；

可滑移

470型按扣式屋面板支架

（2）加强压型钢板横向间连接
首先，为保证现场屋面板的咬合质量，尽量使用机械自动咬合；其次，施工现场质检员加强监督，特别是在端头的位置机械操作不便，或是局部机械咬合不理想，应使用手动咬合器加强，避免漏咬的情况，保证板块间连成完整整体；最后，要保证咬合质量，使相邻板块与支架间紧贴并锁紧，防止漏水。
360°咬合

压型钢板横向间连接效果（机械咬合+人工咬合）

（3）采光板无法进行咬合，为了紧密连接，现场在波峰最高处采用了带垫片的自攻螺丝，并在螺丝顶上打上耐候胶，保证节点不漏水；

耐候胶
↑
自攻螺丝
↑
垫片
↑
支架

压型钢板与采光板间横向连接效果

（4）在压型钢板与采光板的纵向搭接：根据《钢结构建筑构造图集CDI02J》规范（坡度＜10%，搭接长度≥250mm），结合现场实际（坡度4%），金属屋面上层板与阳光板间顺水流方向坡上板压住坡下板，二者互相搭接300宽，搭接处中性硅酮防水密封胶封堵，防止漏水。

现场实际施工达30cm以上

压型钢板与采光板间纵向连接效果

表8
实施小结：经采取以上施工方法，保证压型钢板、采光板纵横向连接间紧密连接，形成完整面，经过对共3245.36㎡压型钢板、采光板屋面的淋水试验2小时（1㎡为一个检查单位），未发现有渗漏水现象，达到小组制定的压型钢板、采光板的连接合格率达100%的目标。

项目
压型钢板（采光板）
纵向连接处
压型钢板（采光板）
横向连接处
合格数（㎡）
3245.36
3245.36
合格率
100%
100%
制表人：叶庄泳 时间：2014年07月29日

实施二：改进天沟构造及细部处理
板下折
天沟锁入檩条
檐口滴水片带泡沫密封条
（1） 首先将大天沟不锈钢板内侧边折入并锁在次檩上，防止暴雨情况下，雨水溅入场馆内，其次安装檐口滴水片带泡沫密封条，再将上层屋面压型钢板下折，防止雨水顺板内侧倒流。
加强侧向支撑

优化后大天沟施工大样
（2）不锈钢原材大小1500X2400mm，考虑到在天沟底部尽量少接缝，所以在制作天沟的时候将不锈钢板沿长方向弯折。

施工焊缝
（打磨、防锈）

大天沟施工效果
（3）随着大天沟的安装，同时也要进行雨水管的安装，考虑到落水口处容易渗漏，先用不锈钢套管与大天沟焊接，然后在不锈钢管外壁挤满耐候胶，最后套入DN160PVC管，保证落水口处紧密连接防止漏水。

天沟雨落水口施工大样 天沟雨落水口安装效果

（4）增加小天沟：小天沟处考虑到现场施工工人技术差别，以及使用较长时间后，上层压型钢板与采光板可能出现的零星松动，所以在采光板处，特别将下层板由多孔板更换为无孔板，并在两侧端头设置不锈钢小天沟。

表9
实施小结：经采取以上施工方法，改进天沟构造，保证天沟细部节点不渗漏，并对143.6m长天沟，8个落水管接口进行蓄水试验，蓄水时间足24小时，且最低蓄水深度不小于15cm，并进行淋水试验2小时（1m为一个检查单位，1个落水口为一个检查单位），未发现有渗漏水现象，即天沟防水合格率达100%。

项目
天沟施工缝
天沟与压型钢板间缝
天沟与落水管接口处
合格数（m/个）
143.6
143.6
8
制表人：叶庄泳 时间：2014年08月04日

合格率
100%
100%
100%
实施三：优化屋脊盖板设计，按要求进行固定
屋脊包件与屋面板间增加与板型匹配的泡沫堵头，屋面压型钢板上端向上弯折，防止雨水流入；用铆钉固定在两侧板波峰上，使用耐候胶进行封堵，防止铆钉处漏水；
宽度大于250mm
板上折
铆钉固定在板波峰上
泡沫堵头

优化后屋脊盖板大样

纵向搭接30cm并打上铆钉、打足耐候胶，屋脊盖板未全长打耐候胶，避免因为温度变化拉裂，出现细微裂缝，导致出现虹吸现象。

搭接长度30cm，并封堵耐候胶

屋脊盖板安装效果
实施小结：
表10
经采取以上措施，通过对现场71.8m屋脊盖板的淋水试验2小时，对屋脊盖板两侧（1m为一个检查单位）及屋脊盖板搭接处（共18个）进行检查，未发现有渗漏水现象，达到小组制定的屋脊盖板防水施工合格率达100%的目标。

项目
屋脊盖板两侧渗漏（m）
屋脊盖板搭接处渗漏（个）
合格数
71.8
18
合格率
100%
100%
制表人：叶庄泳 时间：2014年08月09日

实施四：优化泛水处设计、加强泛水与墙连接
女儿墙、山墙泛水施工均做了两道防水措施，在墙上割出凹槽将不锈钢板插入墙内并用耐候胶封闭（模仿卷材防水做法），再次覆盖一层钢板并用耐候胶封闭，防止因为气候变化耐候胶开裂导致漏水。

每隔1m点焊
第一道防水构造
第二道防水构造

优化后泛水施工大样

主要施工步骤：割槽→第一道防水不锈钢施工→耐候胶封闭→第二次割槽→第二道防水不锈钢施工→第二道耐候胶封闭

泛水第二道防水措施施工图

泛水第一道防水措施施工图

泛水施工完成效果

实施小结：
经采取以上施工方法，模仿卷材防水的做法，在户外热胀冷缩环境下，有两道保证泛水处不锈钢板与墙面紧密连接，通过对234m泛水处的淋水试验2小时（1m为一个检查单位），未发现有渗漏水现象，达到小组制定的泛水处防水合格率达100%的目标。
表11

项目
泛水与墙间渗漏
泛水自身材料变形、开裂渗漏
合格数（m）
234
234
合格率
100%
100%
制表人：叶庄泳 时间：2014年08月15日

十、效果检查

竞赛综合馆钢结构屋面仰视

竞赛综合馆钢结构屋面俯视
（一） 工程质量
表12
通过以上对策的实施，有效的提高了钢结构屋面防水施工质量。QC小组对本工程竞赛综合馆钢结构屋面施工完成后的情况进行再次检查，对影响钢结构屋面施工质量的因素进行统计、汇总，作如下统计：
竞赛综合馆钢结构屋面施工质量缺陷调查统计表
序号
项目
频数（次）
频率（%）
累计频率（%）
1
屋面板面漆观感差
10
40
40
2
胶缝观感质量差
8
32
72
3
屋面板平整度不佳
4
16
88
4
其他
3
12
100
5
屋面渗漏
0
0
100
6
合计
25
25
100
制表人：叶庄泳 时间：2014年09月20日

图3
竞赛综合馆钢结构屋面施工质量缺陷排列图

制图人：叶庄泳 时间：2014年09月20日

由上图表可以看出，我们已提高了竞赛综合馆钢结构屋面施工中钢结构屋面防水施工质量，经过多次淋水试验、天沟蓄水试验、多次降雨考验，均未发现任何的渗漏水现象，钢结构屋面防水施工合格率达到100%，达到目标要求。
（二） 经济效益
竞赛综合馆网架下方即为比赛场地，地面采用的是专业木地板，墙面采用的是木质吸声板，钢结构屋面一旦发生渗漏，直接影响的就是比赛场地内各类木材质装修，而专业木地板、木质吸声板的维修费用是非常昂贵的；因此，解决了钢结构屋面渗漏问题就等于节约了大量的资金。
（三） 社会效益
竞赛综合馆作为2015年青运会的比赛场馆，是作为福州的展示名片，到时候约有三千名观众来现场观看比赛，更有比赛的现场直播，所以场馆的施工质量尤为重要。竞赛综合馆钢结构屋面的保质保量封闭，为公司赢得了声誉，使企业形象有很大提高。
福建省重点办、质检站领导莅临检查指导
十一、标准化及成果巩固
1.标准化
将课题中如何提高钢结构屋面防水施工合格率的实施重点细化编制成《钢结构屋面防水施工作业指导书》 （编号TJ指-14-01），便于今后类似工程的质量控制提供参考。

2.巩固措施
在福建省少体校跳水游泳馆钢结构屋面施工期间，QC小组继续保证方案实施，在实施后，对跳水游泳馆钢结构屋面进行检查，钢结构屋面防水施工合格率达到100%，通过QC小组的共同努力，活动取得的成果得到了进一步的巩固。

表13
跳水游泳馆钢结构屋面施工质量缺陷调查统计表
序号
项目
频数（次）
频率（%）
累计频率（%）
1
屋面板面漆观感差
8
40
40
2
胶缝观感质量差
6
30
70
3
屋面板平整度不佳
4
20
90
4
其他
2
10
100
5
屋面渗漏
0
0
100
6
合计
20
20
100
制表人：叶庄泳 时间：2014年09月20日

十二、总结及今后打算
图4

创新，提高，为工程争创“优质工程”奠定了坚实的基础！
过去
现在
过去

形象，信心，为公司及个人的发展添砖加瓦！
现在

未来
干劲，激情，研究攻克更多的技术问题，创造更多经济利益！
未来

通过本次QC小组活动，提高了钢结构屋面防水施工的质量，取得了有形的成果。并且积累了宝贵的施工经验，一同提高了小组成员的素质，从“小组活动前后综合素质评分表”及雷达图也可看出我们无形成果的提高。

表14
小组活动前后综合素质评分表
评价内容
质量改进意识
解决问题能力
QC知识水平
顾客满意程度
团队精神
活动前
（分数）
2
3
2
3
3
活动后
（分数）
4
4
4
5
5
制表人：叶庄泳 时间：2014年10月08日

图5
雷达图
制图人：叶庄泳 时间：2014年10月08日

但是这次QC小组活动也暴露出我们的一些不足之处，比如：在施工过程中，未及时进行归纳、总结等；施工前，未发现一些图纸的尺寸冲突。这将在以后的工作中不断改善、不断提高。下一步，我们将QC活动总结出的施工经验、处理办法，应用到少体校田径训练馆、球类训练馆钢结构屋面的施工中去。

附表
附表1：合理化建议一览表
序号
合理化建议内容
建议人
是否采纳
1
模仿卷材防水构造进行泛水施工
陆平
采纳
2
增加采光板处小天沟
庄伟年
采纳
3
制作钢管支架增强大天沟侧向支撑
叶庄泳
采纳

附表2：小组活动一览表
序号
活动内容
活动时间
参加人数
主持人
1
QC小组的成立及分工
2014.05.01
6
陆平
2
确定本次活动课题
2014.05.04
6
陆平
3
现状调查汇总，
并确定活动目标
2014.05.15—2014.05.18
6
陆平
4
原因分析
2014.05.26—2014.06.29
6
陆平
5
要因确认
2014.07.01
6
陆平
6
制定对策
2014.07.03
6
陆平
7
对策实施
2014.07.05—2014.08.15
6
陆平
8
实施过程检查
2014.07.07—2014.08.17
6
陆平
9
效果总检查
2014.09.20
6
陆平
10
成果巩固及今后打算
2014.10.08
6
陆平
11
关于QC小组活动成果的讨论
2014.11.06
6
陆平

30
