临电方案技术交底.doc

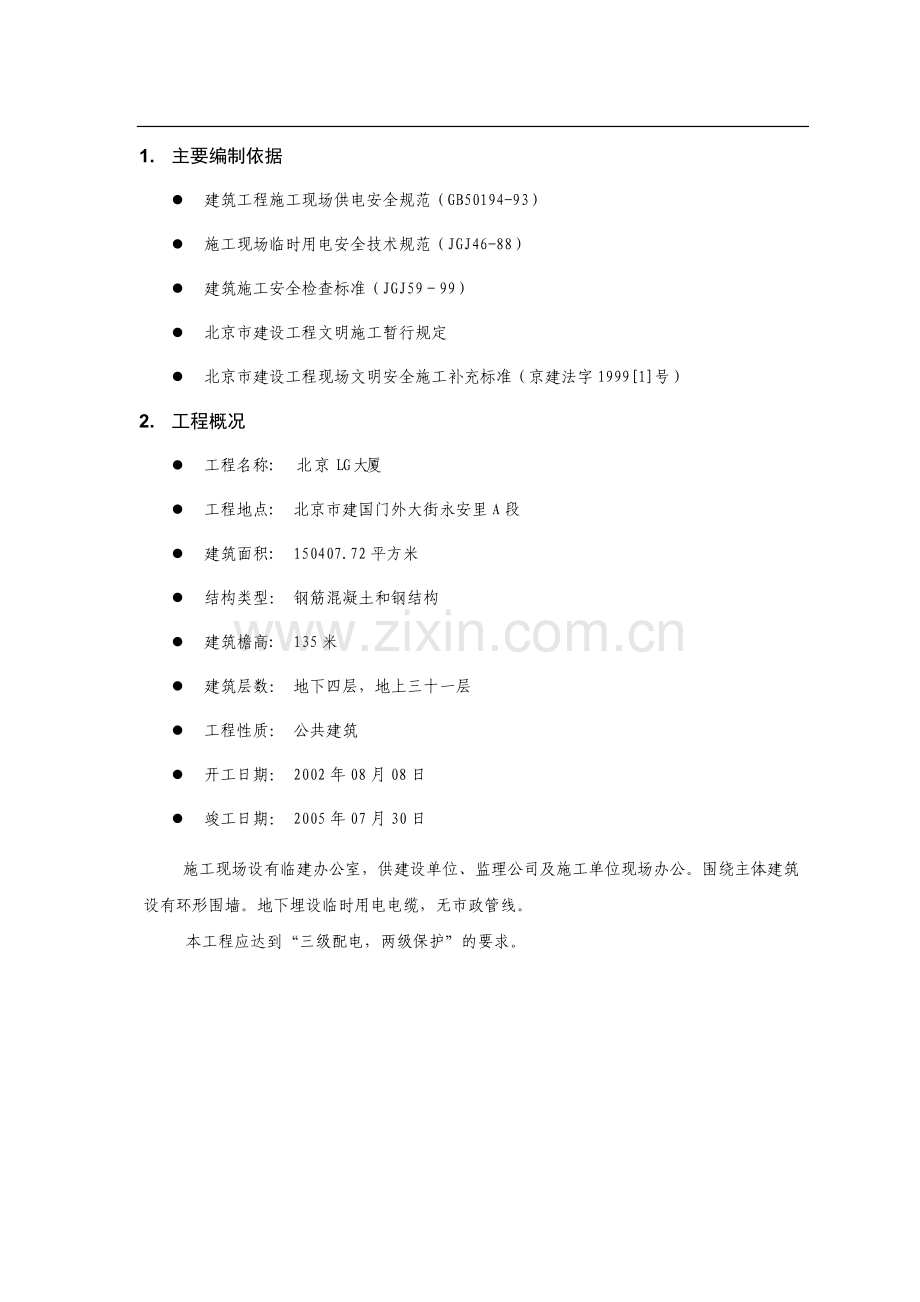

1. 主要编制依据l 建筑工程施工现场供电安全规范（GB50194-93）l 施工现场临时用电安全技术规范（JGJ46-88）l 建筑施工安全检查标准（JGJ5999）l 北京市建设工程文明施工暂行规定l 北京市建设工程现场文明安全施工补充标准（京建法字19991号）2. 工程概况l 工程名称: 北京LG大厦l 工程地点: 北京市建国门外大街永安里A段l 建筑面积: 150407.72平方米l 结构类型： 钢筋混凝土和钢结构 l 建筑檐高: 135米l 建筑层数： 地下四层，地上三十一层l 工程性质： 公共建筑l 开工日期： 2002年08月08日l 竣工日期： 2005年07月30日施工现场设有临建办公室，供建设单位、监理公司及施工单位现场办公。围绕主体建筑设有环形围墙。地下埋设临时用电电缆，无市政管线。本工程应达到“三级配电，两级保护”的要求。3. 现场临电设置3.1.电源：l 甲方提供两台500KVA变压器，由变电所引出两路电源接至低压配电柜1AP、2AP，供施工现场临电用。低压配电柜1AP、2AP引出6个回路接至环绕现场的6台一级配电柜（见图A301）。l 钢结构临时用电电源引自箱变站低压配电柜AA3、AA4，接至现场一级柜1AP-A02、2AP-A01。消防电源引自箱变站低压配电柜AA6（见图A302）。l 电箱电缆使用公司指定厂家（人安电器、亚尤电缆）。l 配电柜分布在现场四周，配电柜必须做重复接地。3.2.现场采用三相五线制接零保护系统供电。3.3.主要施工机械配置表（见下表）施工机械配置表序号设备名称型号单位数量功率(KW)总功率(KW)进场阶段1塔吊台490270结构2施工电梯台625150结构、装修3电焊机台2035700结构4振捣棒台30130结构5普通水泵台32060结构、装修6办公区及照明100结构、装修7变频泵台345135结构、装修钢结构施工机械配置表序号设备名称型号单位数量功率(KW)总功率(KW)进场阶段1栓钉焊机台282164结构2空气压缩机台825200结构3电焊机台40401600结构4消防水泵台430120结构、装修4. 现场线路布置4.1.根据甲方供电线路的特点及现场施工要求，由甲方提供两台500KVA变压器和一台1000KVA箱式变压器（计算方法见下一段）。l 甲方提供两台500KVA变压器，由变电所引出两路电源接至低压配电柜1AP、2AP，供施工现场临电用。低压配电柜1AP、2AP引出6个回路接至环绕现场的6台一级配电柜（见图A301）。l 钢结构临时用电电源引自箱变站低压配电柜AA3、AA4，接至现场一级柜1AP-A02、2AP-A01。消防电源引自箱变站低压配电柜AA6（见图A301）。l 电箱电缆使用公司指定厂家（人安电器、亚尤电缆）。l 配电柜分布在现场四周，配电柜必须做重复接地。5. 负荷计算及电缆选择5.1.公式及负荷计算 P30=KdPe ； Q30=P30tgj ； S30=P30/cosj I=S30/3 U ； e=DUI30L P30:有功功率 Q30 :无功功率 S30 :视在功率 cosj:功率因数 e:电压降 DU:电缆线路1Akm电压损耗百分值 L:线路长度（km）注：负荷计算表附后（见临电负荷表） 根据负荷计算，本工程施工临时用电需要2500KVA变压器和一台1000KVA箱式变压器。5.2.电缆截面选择l N1-1路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 3*185+2*95电缆.l N1-3路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 3*185+2*95电缆.l N1-4路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 3*185+2*95电缆.l N2-2路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 3*185+2*95电缆.l N2-3路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 3*185+2*95电缆.l N2-4路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 3*185+2*95电缆.l N-G1路： 根据计算结果和临时用电安全技术规范，采用两根VV22铜芯, 4*185+1*150电缆.l N-G2路： 根据计算结果和临时用电安全技术规范，采用两根VV22铜芯, 4*185+1*150电缆.l N-G4路： 根据计算结果和临时用电安全技术规范，采用VV22铜芯, 4*120+1*95电缆.6. 施工技术要求l 本工程按施工现场临时用电安全技术规范的有关规定进行施工。l 本工程使用临电配电箱应符合当地有关临时用电管理规定，配电箱符合三相四线制，加接地保护系统要求。l 二级配电箱处线各做一组重复接地。接地极采用50505镀锌角钢，接地极每根长度2.5米，间距5.0m,接地电阻W,塔吊接地电阻4W。l 二级配电箱的漏电开关的动作电流3m，动作时间0.1S。l 从总箱到二级配电箱的电缆沿墙或埋地0.7米敷设。电缆过大门或穿越道路时穿铁管保护。l 照明灯具及其附件应无异常高温和火花放电现象。l 库房内照明灯具下方不应堆放可燃物品，其垂直下方与存储物品水平间距不应小于0.5m，不应设置移动式照明灯具。l 聚光灯、回光灯、炭精灯不应安装在可燃基座上。l 照明灯具上所装的灯泡，不应超过灯具的额定功率。l 照明灯具与可燃物之间的距离过近时，应采取隔热、散热措施。7. 安全技术措施l 分配电箱与开关箱的距离不得超过30米；开关箱与它所控制的电气设备相距不得超过米。l 配电箱及开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物等易燃物。l 为了在发生火灾等紧急情况时能保证现场照明不中断，配电箱内的动力开关与照明开关必须分开使用。l 开关箱应由分配电箱配电。注意开关箱内的用电设备不可一闸多用，每台设备应有各自的开关箱，严禁一个开关控制两台以上的用电设备（含三相插座），以保证安全。l 配电箱应固定牢固，便于操作。l 开关箱内的开关的额定值与动作整定值应与用电设备相匹配。l 室外配电箱应有防雨雪措施，进出线口应设在箱体的下方。l 导线的连接点均应使用插接件或专用连接器连接，必须有防止导线连接点直接承受拉力的措施。l 低压断路器、隔离开关、熔断器、防火漏电保护器等各接线端子，不应有打火放电现象。l 严禁擅自拉接临时电气线路。l 电气线路不得接触潮湿地面，不得靠近热源，不得直接绑挂在金属构加上任其幌动而不加绝缘子固定。l 工棚内的电气线路，除橡套软电缆和护套线外，均应固定在绝缘子上，穿墙时应套绝缘管。l 配电箱周围应加防护栏加以围护，防护栏必须做重复接地。l 配电柜旁边必须设置灭火器材（如1211干粉灭火器、二氧化碳灭火器等）。8. 临时用电系统的使用管理与维护l 坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。l 施工现场的配电设施要坚持维修制度，一个月一检查，一个季度复查一次。l 应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。l 工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。l 配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。l 检查和操作人员必需按规定穿、戴绝缘鞋、绝缘手套；必需使用电工专用绝缘工具。l 平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。9. 现场机械动力系统及电工岗位责任制9.1.机械动力系统岗位责任制l 对机电起重设备的安全进行负责，并认真贯彻执行安全操作规程。l 对所有机械设备要有出厂合格证书及完整的技术资料，使用前要制定出安全操作规程。l 对机电起重设备的操作人员进行定期培训考核并签发作业合格证，要求持证上岗。l 负责现场机械设备的验收工作，验收合格后，方可交付工人使用。l 对违章作业人员进行监督处理，对发生的事故要进行分析，调查，弄清原因，明确责任。9.1.电工岗位责任制l 认真学习，严格执行安全用电的技术操作规程、制度、规定和决定。l 积极参加安全活动，认真执行安全用电交底，不违章作业。l 对施工前不进行安全交底，对现场不安全隐患未及时排除，对现场中无安全技术措施或措施不落实，对违章指挥，工人有权拒绝施工，并有责任积极提出意见。
