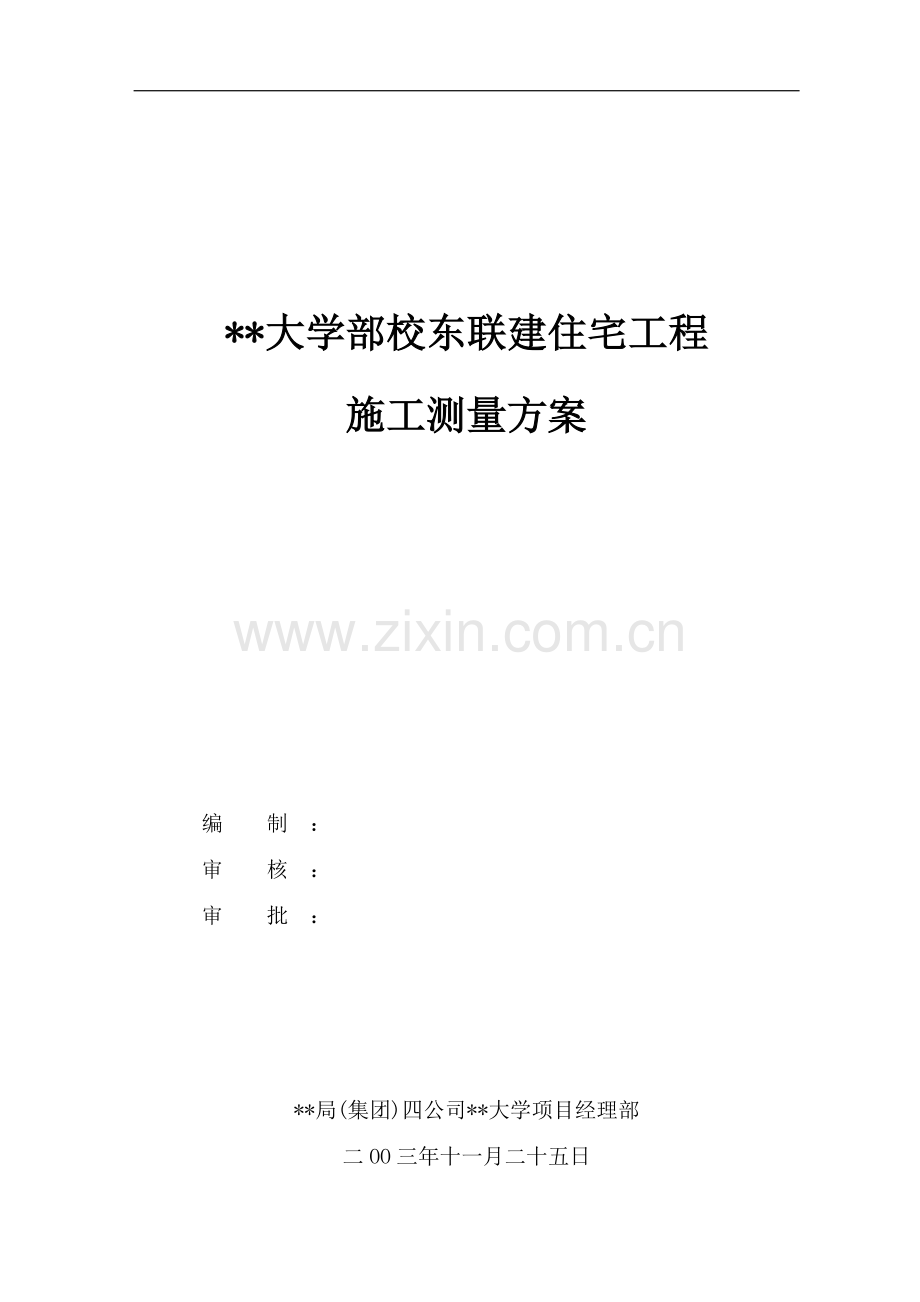

**大学部校东联建住宅工程
施工测量方案

编 制 ：
审 核 ：
审 批 ：

**局(集团)四公司**大学项目经理部
二OO三年十一月二十五日

一、工程概况
本工程位于北京市**区**南里*号院内，总建筑面积6万M2，建筑高度60米，局部高度69.2米。本工程±0.000相当于绝对高程48.450米。住宅部分地下二层地上二十层。结构形式为现浇钢筋砼框支剪力墙，基础为片筏桩土复合基础。游泳馆部分地下二层地上一层。室内外高差为0.6米。
二、平面控制网的测设
<一> 平面控制网布设原则
1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
2. 布设平面控制网根据设计总平面图，现场施工平面布置图。
3. 控制点应选在通视条件良好、安全、易保护的地方。
4. 桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好标记。
<二> 主轴线控制网的测设
**大学部校东联建住宅工程主轴线控制网是依据北京市测绘院测设的建筑物定位桩使用PTSⅢ-05全站仪进行测定。首先对建筑物定位桩进行复测，按照《工程测量规范》要求,控制桩的精度要附合表1规定：
表1
等 级

测角中误差
(＂)
边长丈量相对中误差

一级
±9
1/24000

<三>、轴线控制网的加密
经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。加密办法在原主轴线方向上采用内插法进行。(轴线控制网图见附图)
三、高程控制网的测设
<一> 高程控制网的布设原则
1. 为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
2. 根据场区内甲方提供的有效水准点布设场区高程控制网。
<二> 高程控制网的等级及技术要求
高程控制网的等级布设为三等水准网，水准测量技术要求见表2：
表2
等级
每千米
高差中
误 差
(mm)
路线长度
(km)

水准仪
型 号

水准标尺
观 测
次 数
附 合
闭合差
(mm)

三等

6

<50

DS3

双面

往返各一次

±12Ö L

注：L为往返测段附合水准路线长度(km)
<三> 水准点的埋设及观测技术要求
1. 水准点的埋设
水准点选在土质坚硬，便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测，场区内及周围至少3个水准点，水准点间的距离控制在50m--100m。
2. 水准观测的技术要求见表3：
表3

等 级

水准仪
型 号

视线
长度

(m)

前后
视距
较差
(m)

前后视
距 累
积 差
(m)

视线离
地面最
低高度
(m)

基 辅
分 划
读数差
(m m)

基 辅
分划所
测高差
之 差

三级

DS3

£75

£2

£5

0.3

2.0

3.0

四、基础平面轴线投测方法
1．将DJ2经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。
2.轴线允许偏差如下：
L<30m 允许偏差±5 mm
30 <L £60 m 允许偏差±10 mm
60 <L £90 m 允许偏差±15 mm
90 <L 允许偏差±20 mm
轴线的对角线尺寸,允许误差为边长误差的Ö2倍;外廓轴线夹角的允许误差为1¢。
五、±0.00以下部分标高控制
<一> 高程控制点的联测
在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。

<二> ±0.00以下标高的传递
施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平。为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保存的位置，根据基坑情况，在基坑内埋置固定的标桩，将高程引测到标桩上。并标明绝对高程和相对标高，便于施工中使用。
墙、柱拆模后，应在墙柱立面抄测出结构一米线。(1米线相对于每层设计标高而定) ，并注明其相对高程和绝对高程，
<三> 标高校测与精度要求
每次引测标高需要作自身闭合外，对于同一层分几次引测的标高，应该联测校核，测量偏差不应超过±3mm。
<四> 土方开挖测量方法
土方开挖施工时，第一步采用机械挖土，将标高抄到距槽底20厘米处，测量人员跟随挖土机随挖随测，标高抄测点纵横间距1∽3米，并用白灰点标识，允许偏差为±100mm。集水坑边线和变坡边线应根据控制轴线放线，并用白灰线标识，不允许超挖。第二步进行人工清槽时，在基坑内每隔3∽5米钉入30厘米长的Φ6钢筋，将标高抄测到距设计标高10厘米处，并用红油漆标记到钢筋上，每两根钢筋之间拉小麻线，以此严格控制清土标高。底面标高允许偏差为0∽-50mm，不允许超挖。集水坑清底时，在坡顶上口线和下口线的位置钉入30厘米长的Φ6钢筋并拉小麻线用于控制坑位。
六、±0.00以上部分轴线投测
为了保证轴线投测的精度，满足结构施工要求，平面控制采用内控法。
<一>内控网的布设
1.在±0.000平面施测前，用经纬仪对原有地面控制桩位进行一次校测，以此确保轴线控制点的正确性。
2. 校测合格后，将控制主轴线投测到首层平面上，并对边、角值进行校测，边角的各项精度必须符合表4中的规定。
表4
等 级
测角中误差( ″)
边长相对中误差
二 级
±12
1/15000

3. 内控点埋设位置见附图《激光控制点布置图》。基准点采用10cm×10cm钢板制作，用钢针刻划出十字线,钢板通过锚爪与顶板钢筋焊牢, 钢板片下用砼灌实抹平，但不能覆盖钢板面，严禁在控制桩1m2范围内堆放钢筋、模板、钢管等杂物，严禁任何人员用任何物体砸、撬钢板片。
4．±0.000以上各层底板面在各控制点的正上方相应位置预留一个200×200mm孔洞(激光束通孔)。预留洞口严禁覆盖，并严防杂物从预留洞口坠落。
<二>、轴线投测方法
1. 投测方法
(1) 仪器采用激光经纬仪及激光接收靶。
(2) 将激光经纬仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设好经纬仪后，打开发光电源，将光线投测到所需楼层面上，调整激光束得到最小光斑，适当挪动接收靶，接收靶的“十”字交点移至激光斑点上，轻轻转动激光经纬仪，激光斑在接收靶上形成一个激光圆，激光圆中心即为控制的接收点。依次投测下一点，直到所需控制点投测完毕。对接收点组成的控制网进行角度、距离闭和测量，满足精度要求后即作为该楼层的平面控制网，并以此作为本楼层放线的依据。
(3) 将经纬仪架设在接收靶上，后视较长边，依次投测出主轴线；然后，在校核主轴线轴跨及夹角，各边角需符合施工精度规范要求后，测定其它各轴线。
2. 激光光斑圆的直径允许偏差(指接收靶上的允许偏差)见表5：
表5
楼 层 高
允 许 偏 差
<50米
±5mm
50-100米
±10mm
>100米
±15mm

3. 投测面内轴线允许偏差见表6：
表6
轴 线 间 距
(m)
允 许 偏 差
(mm)
L< 30m
±5mm
30<L <60
±10mm
60<L <90
±15mm

七、±0.00以上部分标高传递
<一>. 对水准点的检测及要求
1． 对场内测设的标高控制点，每间隔一定的时间联测一次，以
作相互检校。
2． 检测后的数据成果必须作一分析，以保证使用准确。
<二> 结构施工中楼层标高传递方法
1．根据标高控制点用DS3水准仪在首层外墙上抄测+1.000米水平线，并交圈闭和。在易于向上传递标高的位置用红色油漆标记“Ñ”， 以红“Ñ”上顶线为标高基准，同一平面层的红“Ñ”不得少于三个，间距分布均匀并要满足结构施工的需要，并在旁边标注相对标高和绝对标高，其误差控制在±3mm以内。
2． ±0.000以上各层的标高传递均利用首层红“Ñ”上顶线为标高基准，用检定合格的钢尺向上传递，并用红“Ñ”作好标记，检测合格后，方可在该层引测。
八、工程重点部位的测量控制方法
<一> 建筑物大角铅直度的控制
首层墙体施工完成后，分别在距大角两侧30厘米处外墙上，各弹出一条竖直线，并涂上两个红色三角标记，作为上层墙体支模板的控制线。上层墙体支模板时，以此30厘米线校准模板边缘位置，以保证墙角与下一层墙角在同一铅直线上。如此层层传递，从而保证建筑物大角的铅直度。
<二> 墙、柱施工精度测量控制方法
为了保证剪力墙、隔墙和柱子的位置正确以及后续装饰施工的及时插入，放线时首先根据轴线放测出墙、柱位置，弹出墙柱边线，然后放测出墙柱30厘米的控制线，并和轴线一样标记红三角，每个房间内每条轴线红三角的个数不少与两个。在该层墙、柱施工完后要及时将控制线投测到墙、柱面上，以便用于检查钢筋和墙体偏差情况，以及满足装
饰施工测量的需要。
<三> 门、窗洞口测量控制方法
结构施工中，每层墙体完成后，用经纬仪投测出洞口的竖向中心线。横向控制线用钢尺传递，并弹在墙体上。室内门窗洞口的竖直控制线由轴线关系弹出，门、窗洞口水平控制线根据标高控制线由钢尺传递弹出。以此检查门、窗洞口的施工精度。
<四> 电梯井施工测量控制方法
在结构施工中，在电梯井底以控制轴线为准弹测出井筒30厘米控制线和电梯井中心线，并用红三角标识。在后续的施工中，每层都要根据控制轴线放出电梯井中心线，并投测到侧面上用红三角标识。
九、质量保证措施
1. 测量作业的各项技术按《建筑工程施工测量规程》进行。
2. 测量人员全部取证上岗。
3．进场的测量仪器设备，必须检定合格且在有效期内，标识保存完好。
4． 施工图、测量桩点，必须经过校算校测合格才能作为测量依据。
5. 所有测量作业完后，测量作业人员必须进行自检，自检合格后由质量总监和责任工程师核验，最后向监理报验。
6. 自检时,对作业成果进行全数检查。
7. 核验时，要重点检查轴线间距、纵横轴线交角以及工程重点部位, 保证几何关系正确。
8．滞后施工单位的测量成果应与超前施工单位的测量成果进行联测，并对联测结果进行记录。
9．加强现场内的测量桩点的保护，所有桩点均明确标识，防止用错和破坏。
十、测量资料
测量人员上报的测量资料仍沿用（90）京建质字第238号文《楼层测量记录表》，在表中应注明自检实测值包括轴线和标高偏差。
十一、测量设备配置一览表
表7
仪 器 名 称
数 量
用 途
备 注
激光经纬仪
1
轴线投测

J 2 经纬仪
1
细部轴线测量

DS3水准仪
1
标高传递

50m钢尺
2
轴线量测
