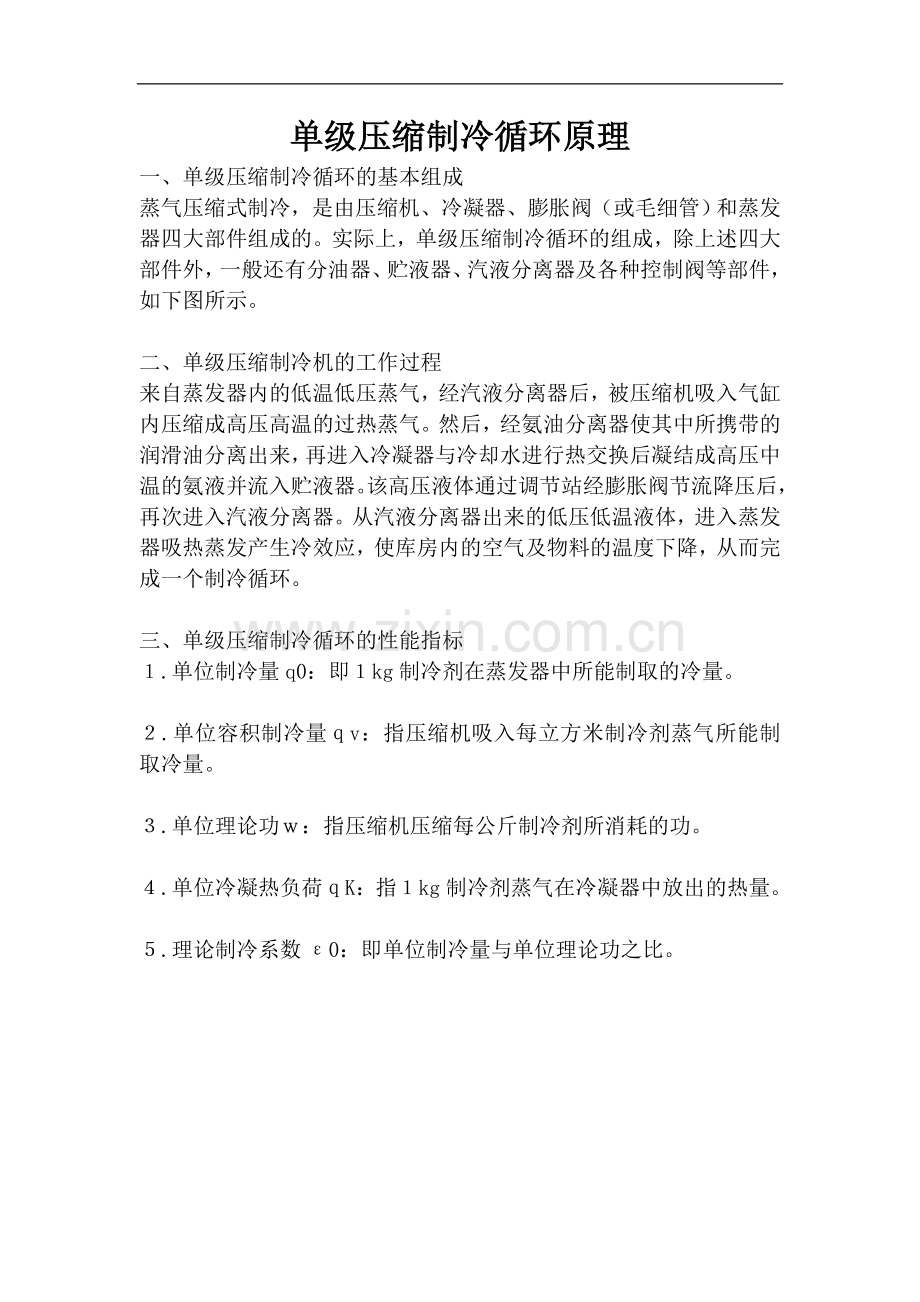

单级压缩制冷循环原理.doc

单级压缩制冷循环原理
一、单级压缩制冷循环的基本组成
蒸气压缩式制冷，是由压缩机、冷凝器、膨胀阀（或毛细管）和蒸发器四大部件组成的。实际上，单级压缩制冷循环的组成，除上述四大部件外，一般还有分油器、贮液器、汽液分离器及各种控制阀等部件，如下图所示。

二、单级压缩制冷机的工作过程
来自蒸发器内的低温低压蒸气，经汽液分离器后，被压缩机吸入气缸内压缩成高压高温的过热蒸气。然后，经氨油分离器使其中所携带的润滑油分离出来，再进入冷凝器与冷却水进行热交换后凝结成高压中温的氨液并流入贮液器。该高压液体通过调节站经膨胀阀节流降压后，再次进入汽液分离器。从汽液分离器出来的低压低温液体，进入蒸发器吸热蒸发产生冷效应，使库房内的空气及物料的温度下降，从而完成一个制冷循环。

三、单级压缩制冷循环的性能指标
１.单位制冷量q0：即１kg制冷剂在蒸发器中所能制取的冷量。

２.单位容积制冷量ｑv：指压缩机吸入每立方米制冷剂蒸气所能制取冷量。

３.单位理论功ｗ：指压缩机压缩每公斤制冷剂所消耗的功。

４.单位冷凝热负荷ｑK：指１kg制冷剂蒸气在冷凝器中放出的热量。

５.理论制冷系数ε0：即单位制冷量与单位理论功之比。
