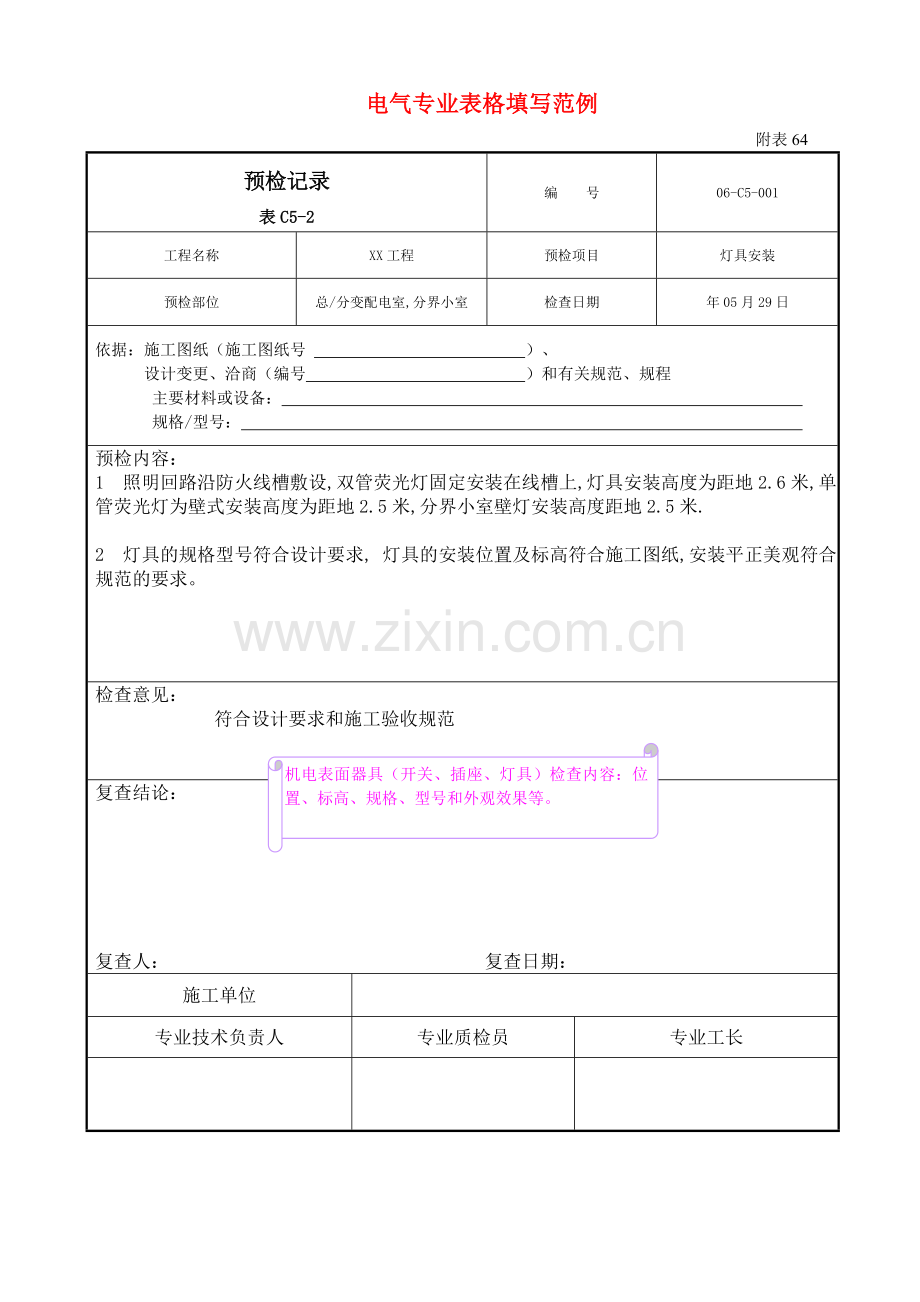

机电工程竣工验收填写完整案例-.doc

电气专业表格填写范例
附表64
预检记录
表C5-2
编 号
06-C5-001
工程名称
XX工程
预检项目
灯具安装
预检部位
总/分变配电室,分界小室
检查日期
年05月29日
依据：施工图纸（施工图纸号 ）、
设计变更、洽商（编号 ）和有关规范、规程
主要材料或设备：
规格/型号：
预检内容：
1 照明回路沿防火线槽敷设,双管荧光灯固定安装在线槽上,灯具安装高度为距地2.6米,单管荧光灯为壁式安装高度为距地2.5米,分界小室壁灯安装高度距地2.5米.

2 灯具的规格型号符合设计要求, 灯具的安装位置及标高符合施工图纸,安装平正美观符合规范的要求。

检查意见：
机电表面器具（开关、插座、灯具）检查内容：位置、标高、规格、型号和外观效果等。
符合设计要求和施工验收规范

复查结论：

复查人： 复查日期：
施工单位

专业技术负责人
专业质检员
专业工长

附表65
预检记录
表C5-2
编 号
06-C5-001
工程名称
XX工程
预检项目
配电柜安装
预检部位
B4层人防
检查日期
年07月28日
依据：施工图纸（施工图纸号）
设计变更、洽商（编号 ）和有关规范、规程。
主要材料或设备：
规格/型号：
预检内容：
设备的预检检查内容有：
1. 设备基础位置、混凝土强度、几何尺寸、预留孔、预埋件。
2. 设备的位置，变配电装置的检查电源进出口方向、电缆位置、高程等。
3. 配电箱高度凡超过1m，影响箱子开启的，若办有洽商降低安装高度，须在预检中体现。
1. 柜基础采用10#槽钢制作，刷两遍灰色防锈漆，规格600*500/800*500，安装位置符合图纸要求，水平度符合规范要求，接地连接牢固。

2. 配电柜与基础槽钢采用螺栓连接，水平度垂直度符合规范要求。

3. 采用300*100防火线槽与配电柜连接，位置正确连接牢固，接地可靠。
检查意见：

复查结论：

复查人： 复查日期：
施工单位

专业技术负责人
专业质检员
专业工长

附表66
隐蔽工程检查记录
表C5-1
编 号
06-C5-001
工程名称
XX工程
隐检项目
照明配管
隐检日期
年04月13日
隐检部位
地下四层（墙、柱） 轴线OB-F、5-14 标高-15.5M
隐检依据：施工图图号 ，设计
变更/洽商(编号 )及有关国家现行标准等。
主要材料名称及规格/型号：
隐检内容：
1.管弯曲半径大于管外径的10倍，弯扁度小于管外径的0.1倍。

2.采用通丝管箍连接，采用不小于4mm2的接地软线，采用专用接地管卡卡接做为跨接地线。

3.管口光滑无毛刺，管入箱盒一管一孔，锁母内外固定牢固，管路用铁丝与钢筋绑扎固定，管路走向正确，管路保护层厚度大于15mm。
埋在结构内的各种电线导管检查内容：
导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层及与其他管线的位置关系等。
直埋电缆检查内容：电缆的品种和规格、弯曲半径、固定方法、固定间距、标识等。
检查方法：敷设在混凝土内的线管随土建进度分墙体、顶板检查。

申报人：
检查意见：

检查结论：
复查结论：

复查人： 复查日期： 年 月 日
签

字

栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

附表67
隐蔽工程检查记录
表C5-1
编 号
06-C5-001
工程名称
XX工程
隐检项目
总等电位连接
隐检日期
年5月29日
隐检部位
地下一 层 外墙 轴线 OB-J、01-5 标高-1.3m
隐检依据：施工图图号 ，设计
变更/洽商(编号 )及有关国家现行标准等。
主要材料名称及规格/型号：
隐检内容：
接地极装置埋设：检查接地极的位置、间距、数量、材质、埋深、接地极的连接方法、连接质量、防腐情况。
金属门窗与接地引下线的连接检查内容：连接材料的品种和规格，连接的位置和数量、连接的方法和质量等。
利用结构钢筋做的避雷引下线检查内容：轴线位置、钢筋数量、规格、搭接长度、焊接质量。
等电位暗埋检查内容：使用材料的品种、规格、安装位置、连接方法及质量、保护层厚度。
1. 采用Φ12圆钢将外墙穿墙防水套管通过地下一层地板Φ32主筋与总配电室内的总等电位箱连接。在套管处预留出-40*4镀锌扁钢为穿墙套管内的钢管做总等电位。钢材有材质报告。

2. 圆钢焊接处焊接长度大于圆钢直径的6倍，双面施焊。扁钢焊接长度为其宽度2倍以上，且三面施焊。

3. 焊缝饱满均匀，无质量缺陷，药皮清理干净。

申报人：
检查意见：

符合设计要求和施工规范规定。

检查结论：
复查结论：

复查人： 复查日期：
签

字

栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

附表68
隐蔽工程检查记录
表C5-1
编 号
06-C5-001
工程名称
XX工程
隐检项目
吊顶内电缆桥架安装
隐检日期
年05月23日
隐检部位
20层核心筒走道 轴线 6/14 标高
隐检依据：施工图图号 ，设计
变更/洽商(编号 )及有关国家现行标准等。
主要材料名称及规格/型号：600×100镀锌电缆桥架
隐检内容：
（不进人）吊顶内的电线导管：检查导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、固定方法、固定间距等。
（不进人）吊顶内的线槽：检查材料的品种、规格、位置、连接、接地、防腐、固定方法、固定间距等。
检查方法：吊顶内的配管、线槽、桥架、母线安装应分层或分区检查。
1、采用φ12镀锌圆钢通丝吊杆、50×50×5镀锌角钢做吊具，安装牢固，标高正确，吊具间距2米，吊具与弯通、三通、桥架末端的距离不大于500。

2、600×100镀锌电缆桥架安装平整，无扭曲变形，内壁无毛刺。

3、桥架的接口处缝隙严密平整，连接板、紧固件安装正确，出线口符合设计要求。

申报人：
检查意见：
经检查，符合设计要求和施工验收规范规定。

检查结论：
复查结论：

复查人： 复查日期：
签

字

栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

附表69
电气接地装置隐检与平面示意图表
表C6-30
编　号
06-C6-001
工程名称
XX工程
图　号

接地类型
防雷接地
组数

设计要求
≤　0.5Ω
接地装置平面示意图（绘制比例要适当，注明各组别编号及有关尺寸）
② ③ ④ ⑤ ⑥ ⑦ ⑧

避雷针
避雷针

Φ10 Φ10

② ③ ④ ⑤ ⑥ ⑦ ⑧
接地装置敷设情况检查表（尺寸单位：mm）
槽沟尺寸

土质情况

接地极规格

打进深度

接地体规格
40*4镀锌扁钢
焊接情况
焊接良好双面施焊
防腐处理
焊接处均涂防锈漆
接地电阻
（取最大值）　Ω
检验结论
符合设计要求和施工规范规定
检验日期

签
字
栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

附表70
电气接地装置隐检与平面示意图表
表C6-30
编 号
06－C6-001
工程名称
XX工程
图 号
Q158G1-DS020-1054
接地类型
防雷接地
组 数

设计要求
≤ 0.5 Ω
接地装置平面示意图（绘制比例要适当，注明各组别编号及有关尺寸）

接地装置敷设情况检查表（尺寸单位：mm）
槽沟尺寸
沿结构外四周，埋深-18.05m
土质情况
砂质粘土
接地极规格

打进深度

接地体规格
40*4镀锌扁钢
焊接情况
符合规范要求
防腐处理
焊接处涂防锈漆
接地电阻
（最大值） 0.17 Ω
检验结论
符合设计，规范要求
检验日期
年10月17日
签
字
栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

附表71
电气接地电阻测试记录
表C6-29
编　号
06-C6-001
工程名称
XX工程
测试日期
年10月17日
仪表型号
ZC-8
天气情况
晴
气温(℃)
21
接

地

类

型

□防雷接地 □计算机接地 □工作接地

□保护接地 □防静电接地 □逻辑接地

□重复接地 √综合接地 □医疗设备接地
设

计

要

求
□≤10Ω □≤4Ω √≤1Ω

测试要求：测试仪表一般选用ZC-8型接地电阻测量仪。仪表要在检定有效期内。
每年4~10月间进行测试时，应乘以季节系数ψ值。
当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试，当利用人工接地体作为接地装置时，应在回填土之前进行测试，若阻值达不到设计、规范要求时应补做人工接地极。
需有《电气防雷接地装置隐检与平面示意图》对应。
□≤0.1Ω □≤Ω □

测试结论：
经测试接地电阻值为0.17Ω，符合设计及规范要求
签

字

栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业测试人

附表72
电气绝缘电阻测试记录
表C6-31
编　号
06-C6-002
工程名称
XX工程
测试日期
年08月12日
计量单位
兆欧
天气情况
晴
仪表型号
ZC-7
电压
1000V
气温
23
试验内容
相间
相对零
相对地
零对地
L1-L2
L2-L3
L3-L1
L1-N
L2-N
L3-N
L1-PE
L2-PE
L3-PE
N-PE
回路号
层

数

·

路

别

·

名

称

·

编

号
ALEB4-1
（地下四层）

WLE1

800

900

900
WLE2

900

950

950
WLE3

850

980
950
WLE4

800

850

900
WLE5

850

900

850
WLE6

750

850

950
WLE7

800

950

980
WLE8

900

950
900
WLE9

800

850
950
WLE10

850

800

900
WLE11

900

850
950
ALEB4-3
（地下四层）

WLE1

850

900

950
测试结论：
当同一配电箱（盘、柜）内支路很多，又是同一天进行测试时，本表格填写不下，可续表进行填写，但编号应一致。
经测试线路绝缘良好,符合规范要求.
签

字

栏
建设（监理）单位
施工单位
中
技术负责人
质检员
测试人

附表73
电气绝缘电阻测试记录
表C6-31
编　号
06-C6-001
工程名称
XX工程
测试日期
年08月28日
计量单位
兆欧
天气情况
晴
仪表型号
ZC-7
电压
1000V
气温
25
试验内容
相间
相对零
相对地
零对地
L1-L2
L2-L3
L3-L1
L1-N
L2-N
L3-N
L1-PE
L2-PE
L3-PE
N-PE
层
数
·
路
别
·
名
称
·
编
号
NH-YJV4*35+1*16 3-8-4
500
500
500
500
500
500
500
500
500
500
NH-YJV4*35+1*16 4-5-1
500
750
750
750
500
500
500
500
750
750
NH-YJV4*35+1*16
ALEB4-2/ALEB4-4
500
500
500
500
500
500
500
500
500
500
NH-YJV4*35+1*16
ALEB4-2/ALEB4-4
500
500
500
750
750
750
750
750
750
500
NH-YJV3*120+2*70 3-8-5
750
750
750
750
750
750
750
750
750
750
NH-YJV3*120+2*70 4-5-2
750
750
750
750
750
750
750
750
750
750
NH-YJV3*120+2*70
APEB4-2/APEB4-2-PF
500
500
500
500
500
500
500
500
500
500
NH-YJV3*120+2*70
APEB4-2/APEB4-2-PF
750
750
750
750
750
750
750
500
500
750
NH-YJV3*120+2*70
APEB4-2/APEB4-2-JY
500
750
750
750
750
750
500
500
500
500
NH-YJV3*120+2*70
APEB4-2/APEB4-2-JY
500
500
500
500
500
500
500
500
500
500

测试结论：
测试方法：设备、线路的绝缘电阻测试应按系统、层段、回路进行，不得遗漏。
线路的相间、相对零、零对地间均应进行测试。
配管及管内穿线分项质量验收前和单位工程质量竣工验收前应分别按系统、层段、回路进行测试（即两次）。
3000V以下至500V的电气设备或回路，采用1000V兆欧表，阻值不得低于0.5兆欧。
根据规范要求电缆线路应使用1000V兆欧表，且阻值不得低于1兆欧。
测量仪表要在检定有效期内。一般选用ZC-7型绝缘电阻测量仪。
绝缘测试合格，符合规范要求。
签

字

栏
建设（监理）单位
施工单位
中建二局三公司
技术负责人
质检员
测试人

附表74
电气器具通电安全检查记录
编　号
06-C6-002
表C6-32
工程名称
XX工程
检查日期
年08月29日
楼门单元或区域场所
西楼3层
层　数
开关
灯具
插座
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
3层

√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√

√
√

√
√

注意事项：
1. 电气器具安装完成后，按层、按部位（户）进行通电检查，包括接线情况，电气器具开关情况等。
2. 电气器具应全数进行通电安全检查，合格后在记录表中打√。

检查结论：该层电气器具已全数检查，符合施工质量验收规范要求。

签

字

栏
施工单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

附表75
电气设备空载试运行记录
表C6-33
编　号
06-C6-001
工程名称
XX工程
试运项目
P（Y）/B4-3排烟风机
填写日期
年08月28日
试运时间
由28日10时00分开始至28日12时00分结束
运

行

负

荷

记

录
运行时间
运行电压（V）
运行电流（A）
温度

（℃）
L1-N
(L1-L2)
L2-N
(L2-L3)
L3-N
(L3-L1)
L1相
L2相
L3相
10：00
375
375
375
26.3
26.2
26.2
54
11：00
376
376
354
26.4
24.5
25.2
54
12：00
376
376
354
25.1
26.3
25.7
54

设备的空载试运行方法：
以每台设备为单位进行设备空载试运行记录，试运项目填写设备编号。
在相关电气设备和线路试验及各个系统设备的交接试验合格后进行。
记录成套配电（控制）柜、台、箱、盘的运行电压、电流情况，各种仪表指示情况。
测量设备的相间电压时，把相对零电压划掉。

试运行情况记录
经两小时通电试运行，电机运转、温升、噪声等情况正常；配电线路、开关、仪表等运行正常；风机运行正常，皮带松紧适度,转速符合要求。符合设计要求及规范规定。
签

字

栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

附表76
建筑物照明通电试运行记录
表C6-34
编　号
06-C6-005
工程名称
XX工程(北楼)
公建
1
/住宅

试运项目
北楼
填写日期
年09月8日
试运时间
由7日10时30分开始至8日10时30分结束
运

行

负

荷

记

录
运行时间
运行电压（V）
运行电流（A）
温度
（℃）
L1-N
(L1-L2)
L2-N
(L2-L3)
L3-N
(L3-L1)
L1相
L2相
L3相
10：30
230
220
220
4.1
5
4.2
28
12：30
220
220
220
4.1
5
5.2
28
14：30
230
220
220
4.1
4.9
5.2
28
16：30
220
240
230
4.3
5
5.3
28
18：30
220
240
220
4.5
5.1
5.3
28
20：30
230
230
240
4.5
5.1
5.3
28
22：30
220
220
230
4.7
5
5.2
28
0：30
240
220
230
5.1
5
4.2
28
2：30
220
220
210
4.5
5.1
5.3
28
4：30
240
230
230
4.8
5
5.2
28
6：30
220
230
220
4.6
5.1
5.2
28
8：30
220
220
230
4.2
4.8
5
28
10：30
220
240
240
4.1
4
5.1
28
试运行情况记录
公用建筑照明系统通电连续试运行时间为24小时，民用住宅照明系统通电连续试运行时间为8小时。所有照明灯具均应开启，每2小时记录运行状态1次，连续试运行时间内无故障。
照明通电试运行按供电系统进行，住宅以单元门为单位。从总进线柜的总开关开始供电，包含总柜及总开关，在电气器具通电安全检查完后进行。
编号栏的填写参照隐蔽工程检查记录编号。表式不同时顺序号重新填写。
配电柜内电气线路连接节点应进行温度测量，且温升值稳定不大于设计值。
照明灯具全部开启，经24小时通电试验，配电控制正确，空开、电度表、线路结点温度及器具均运行正常，符合设计要求及规范规定。
签

字

栏
建设（监理）单位
施工单位
中建二局三公司
专业技术负责人
专业质检员
专业工长

附表77
避雷带支架拉力测试记录
编　号
06-C6-001
表C6-38
工程名称
XX工程
测试部位
西楼屋面防雷带
测试日期
年4月10日
序号
拉力（kg）
序号
拉力（kg）
序号
拉力（kg）
序号
拉力（kg）
1
8

2
8
测试要求:
1. 避雷带安装平正顺直,固定点支持件间距均匀，经对全楼避雷带支架（共 处）进行测试，每个支持件均能承受大于5KG（1KG=9.8N）的垂直拉力。
2. 当设计无要求时，明敷接地引下线及室内接地干线的支持件间距应符合：水平直线部分0.5~1.5m，垂直直线部分1.5~3m，弯曲部分0.3~0.5m。
测试方法：
1. 测试使用弹簧称，弹簧称的量程应能满足规范要求，并在检定有效期内。
2. 避雷带的支持件应100%进行垂直拉力测试。
注意事项：
1. 编号栏的填写参照隐蔽工程检查记录表编号填写，表式不同时顺序号应重新编号。

3
8

4
8

5
8

6
8

7
8

8
8

9
8

10
8

11
8

12
8

13
8

检查结果：
屋顶避雷带安装平正顺直,固定点支持件间距均匀，经对全楼避雷带支架（共 处）进行测试，每个支持件均能承受大于
49N的垂直拉力，固定牢固可靠，符合设计要求及施工规范规定。
签

字

栏
建设（监理）单位
施工单位

专业技术负责人
专业质检员
专业工长

本表由施工单位填写，建设单位、施工单位各保存一份。

附表78
漏电开关模拟试验记录
表C6-36
编  号
06-C6-001
工程名称
XX工程
试验器具
漏电开关检测仪（5406型）
试验日期

年1月02日
回路号
安装部位
型号
设计要求
实际测试
动作电流
（mA）
动作时间
（mS）
动作电流
（mA）
动作时间
（mS）
AP1-1
C65H(ELM)
30
10
30
9
AP1-1-KT
C65H(ELM)
30
10
30
8
ALE1-1
C65H(ELM)
30
10
30
8
AL1-1
C65H(ELM)
30
10
30
9
RL1-1-1
C65H(ELM)
30
10
30
9

注意事项：
1. 动力和照明工程的漏电保护装置应全数做模拟动作试验，并符合设计要求的额定值。
2. 漏电开关模拟试验应使用漏电开关检测仪，并在检定有效期内。

测试结论：
经过对全楼配电柜、箱（盘）内所有带漏电保护回路的测试，所有漏电保护装置动作可靠，漏电保护装置的动作电流和动作时间均符合设计及施工规范要求。
签
字
栏
建设（监理）
单位
施工单位

专业技术负责人
专业质检员
专业工长

给排水及采暖专业表格填写范例
附表79
隐蔽工程检查记录
表C5-1
编 号
05-C5-001
工程名称
XX工程
隐检项目
室内热水给水系统
