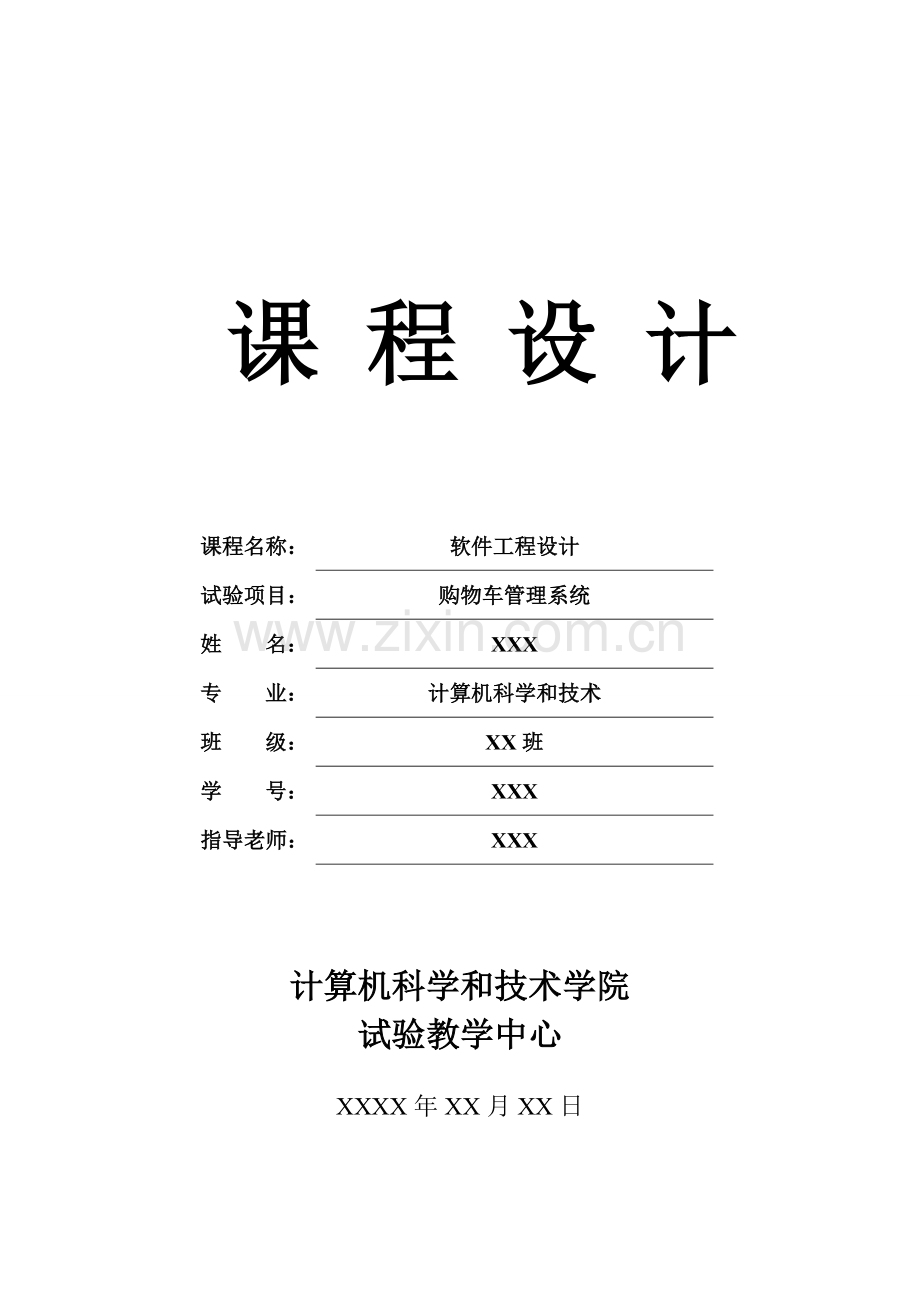

课 程 设 计

课程名称：
软件工程设计
试验项目：
购物车管理系统
姓 名：
XXX
专 业：
计算机科学和技术
班 级：
XX班
学 号：
XXX
指导老师：
XXX

计算机科学和技术学院
试验教学中心

XXXX年XX月XX日

一、 需求分析
1 总体分析
现在，伴随互联网发展，越来越多人选择了网上购。网上购物即经济又便捷，是多数年轻人购物首选方法。
模拟C2C（Consumer to Consumer ）网购，设计了简单购物车系统。
进入购物车系统主页后，卖家进入是商品管理模块，对自己要卖商品进行添加，删除，查询这些基础操作。买家则进入购置商品模块，查询到卖家所添加全部商品，选择自己心仪商品，添加到购物车。添加购物车时能够填写购置数量，添加到购物车后，还能够修改购置商品数量。

2 功效分析
2.1商品管理
在商品管理模块中，卖家能够添加商品，包含商品编号id，商品名称，商品价格，商品库存量，商品图片。数据保留位置在数据库中，在数据库中进行插入操作。
卖家能够查询商品，包含包含商品编号id，商品名称，商品价格，商品库存量，商品图片。数据保留位置在数据库中，在数据库中进行查询操作。
卖家能够删除商品，包含包含商品编号id，商品名称，商品价格，商品库存量，商品图片。数据保留位置在数据库中，在数据库中依据该商品编号id，对其进行删除操作。

2.2购置商品
在购置商品模块中，买家对其进行操作。首先查询能够购置商品，包含商品编号id，商品名称，商品价格，商品图片。数据保留位置在数据库中，在数据库中进行查询操作，查出全部商品。
买家选购商品，包含商品名称，选购数量，价格，商品图片和商品编号id。数据在程序中实施并保留。
买家查看购物车，包含已选购商品名称，选购数量，价格和商品编号id。数据在程序中实施并保留。
买家在购物车中取消已选中某个商品，依据商品id，对该商品进行删除。数据在程序中实施并保留。
买家在购物车中取消已选中全部商品，清空购物车。数据在程序中实施并保留。
买家在购物车中修改已选中商品数量。数据在程序中实施并保留。

二、 总体设计

1 总体模块划分
购物车管理系统划分为两个子模块。即：商品管理模块和购置商品模块。

2 模块结构化设计
2.1 变换分析
数据步骤图
模块结构图
三、 具体设计
1数据库设计
1.1 数据库物理结构
1.1.1 数据文件
数据字典

数据流名称：商品信息
起源：添加商品用户
去向：连接商品信息，实现商品信息增删改查
组成：商品ID（PK） + 商品名称NAME + 商品库存量GNUM +
商品价格PRICE + 商品图片PICTURE

商品ID为确定商品唯一性标识，是该商品主键。

商品名称NAME描述该商品名字。

商品库存量GNUM，添加商品是要添加库存量，当购置商品数量大于库存量是，该商品将不会被购置，显示余量不足。

商品价格PRICE描述该商品单价。

商品图片PICTURE，添加商品时要添加图片，这里图片存放在数据库中是图片名称，显示中会依据图片名称来寻求该商品图片来显示。

1.1.2 重做日志文件
建立重做日志文件

1.1.3 控制文件
控制文件直接COPY，然后在开启参数（control_files）里改就能够了

1.2 数据库逻辑结构

E-R图

1.3 数据库具体设计
1.3.1 表创建

系统维护数据表：

用户表：（商品编号（PK）、商品名称 、 库存量 、商品单价、商品图片）

商品表（table_goods）
字段
类型
含义
说明
id
number（10）
商品ID
用来唯一标识一个商品（PK）
name
varchar2(20)
商品名称
用来描述商品名称
gnum
number（10）
库存量
用来统计商品库存量，当购物车中购置商品数大于库存量是就不能购置
price
number（10）
商品单价
用来描述商品单价
varchar2(20)
商品图片
用于储存上传图片图片名称

创建表sql语句：
Table_goods表
create table table_goods(
id number(10),
name varchar2(20),
gnum number(10),
price number(10),
picture varchar2(20)
);

1.3.2 序列建立
Table_goods表序列
Create sequence goods_seq
Increment by 1
Minvalue 1
Maxvalue 1000
Start with 1
Cache 20
Nocycle;

1.3.3 插入测试数据
向table_goods 表插入3条测试数据
insert into table_goods ( id,name,gnum,price,picture ) values
(goods_seq.nextval,'篮球',50,100,'basketball.jpg')
insert into table_goods ( id,name,gnum,price,picture ) values
(goods_seq.nextval,'QQ公仔',2,98,'qqbat.jpg')
insert into table_goods ( id,name,gnum,price,picture ) values
(goods_seq.nextval,'橄榄球',18,63,'ganlan.jpg')

注：插入图片名要和放在项目中图片文件名完全一致。
2 界面设计
依据子模块进行界面分析和设计
主页界面

2.1 商品管理模块
2.1.1 查询全部商品

商品卖家进入商品管理模块，进入显示全部已添加商品。

select id,name,gnum,price,picture from table_goods order by id

界面：

2.1.2 新增商品
卖家进入新增查询全部商品页面后，点击新增商品，跳转到新增商品页面。填写商品属性：商品名称，商品数量，商品单价，添加商品图片。点击提价后，继续跳到查询全部商品页面，显示全部已添加商品。

同时，新增也面还对添加属性做了校验。首先，文本域内内容不能为空，其次，添加商品数量和商品单价全部必需是数字。不然提交不回经过，并跳回笨页面，显示错误内容。

insert into table_goods (id,name,gnum,price,picture)
values(goods_seq.nextval,'新增商品名称','新增商品库存量','新增商品单价','新增商品图片图片名');
界面：

校验页面

2.1.2 删除商品
卖家进入新增查询全部商品页面后，点击删除商品，该商品被删除，再次查询全部商品，跳转到全部商品页面。删除该商品时，同时删除了该商品上传时匹配图片。

delete table_goods where id ='该商品商品编号'

2.2 购置商品模块
2.2.1 查询全部商品
买家进入主页后点击购置商品，查询全部商品后跳转到商品列表页面，显示全部
商品。

select id,name,gnum,price,picture from table_goods order by id ;

界面：

2.2.2 加入购物车
在商品列表页面点击添加购物车后，进入确定添加到购物车页面，显示商品名称，单价和图片，买家填写添加数量。点击提交跳转到购物车页面。

页面：

购物车显示界面：

2.2.2 继续购物
在购物车页面点击继续购物，进入商品列表页面，继续选购，添加到购物车。假如选购是同种商品，跳转到购物车后会合并已经有商品，将数量修改。
界面：

2.2.3 修改数量
在购物车页面数量栏修改商品数量，点击修改。购置数量就会被修改，总价钱会改变。
界面：

2.2.4 删除加入购物车中某个商品
在购物车也面点击删除，对应该条商品就会在购物车中被删除掉。
界面：

2.2.5 清空购物车
清空购物车后，购物车中全部选购商品全部已清空。
界面：

3 代码设计
全部代码附文件。

四、设计心得
30天课程设计最终在今天基础完成了。在这次课程设计中我用了JAVA WEB 做了这次购物车项目，对web开发又有了更深认识和更多了解。
要做好这个web项目，首先要对这些过程进行全方面分析，了解每一步和下一步关系，中间传输数据处理，以求最简练完成数据处理。其次是减小系统开销，之前考虑在购置商品模块对数据处理也是用数据库，添加个状态位，在购置商品模块中进行增删改查只是修改了状态位。以后想想，这么做不仅数据繁琐，而且连接数据库增加了系统开销。而将数据放在session中处理，节省了系统开销。
在做这个项目时，得意之处是添加了分页功效，每页显示三个，假如显示太多会使得页面看起来很乱。使用struts框架应用了form特征，对添加新商品页面进行了form校验。使得校验能很轻易完成。
但使用form校验一样给我带来了麻烦，没校验之前项目能够运行，form中加上校验方法后项目不能运行了。经过查资料了解，在form中写校验方法后，不需要校验页面假如也配置了相同form，就应该在struts-config.xml文件中actionvalidate属性设置为false。
当然，不足之处还有很多。比如没有实现库存量和购置数比较，没有添加完整购置过程，购置后修改库存量个数。我相信这些内容经过以后学习会不停地完善。
