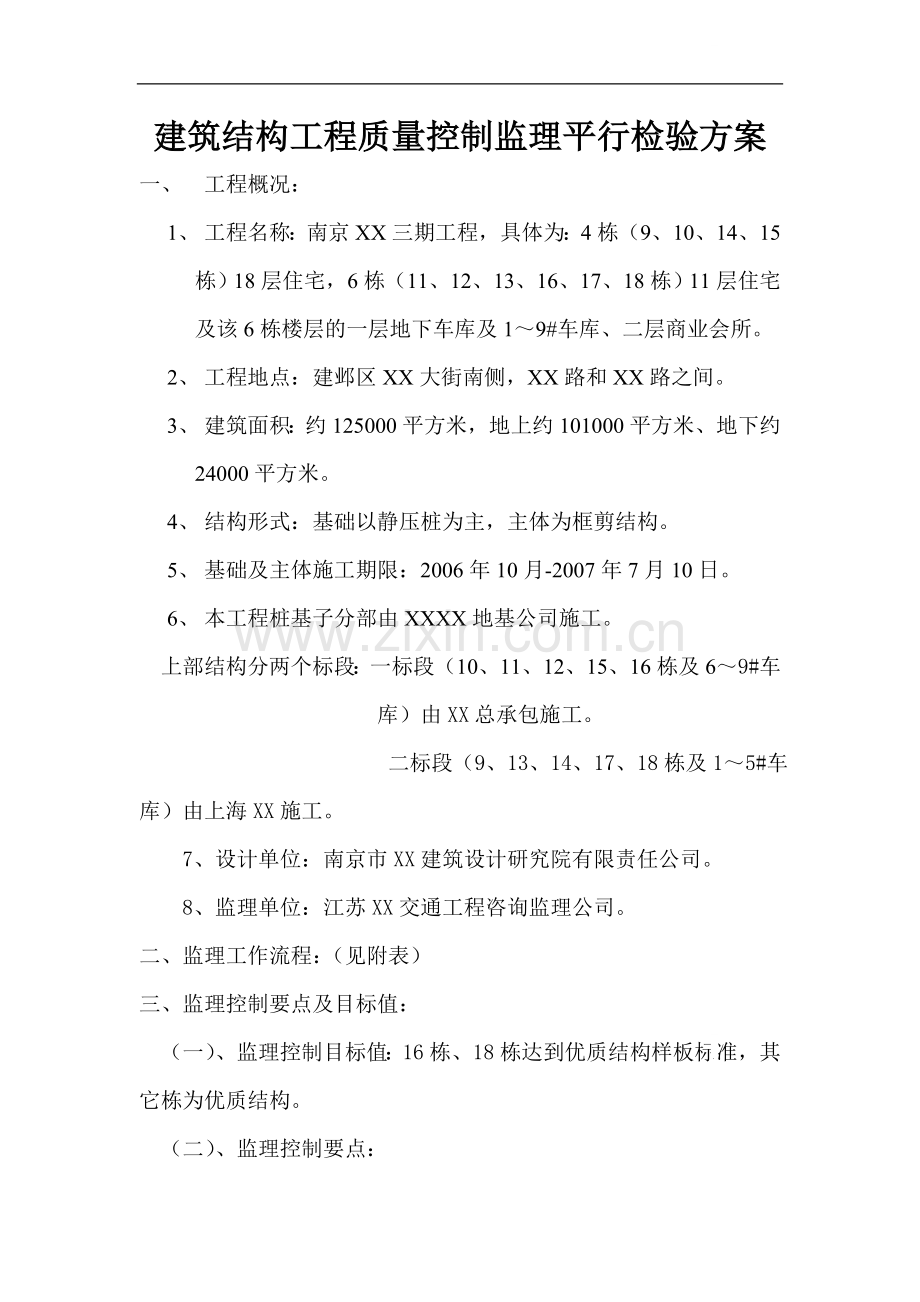

建筑结构工程质量控制监理平行检验方案
一、 工程概况：
1、 工程名称：南京XX三期工程，具体为：4栋（9、10、14、15栋）18层住宅，6栋（11、12、13、16、17、18栋）11层住宅及该6栋楼层的一层地下车库及1～9#车库、二层商业会所。
2、 工程地点：建邺区XX大街南侧，XX路和XX路之间。
3、 建筑面积：约125000平方米，地上约101000平方米、地下约24000平方米。
4、 结构形式：基础以静压桩为主，主体为框剪结构。
5、 基础及主体施工期限：2006年10月-2007年7月10日。
6、 本工程桩基子分部由XXXX地基公司施工。
上部结构分两个标段：一标段（10、11、12、15、16栋及6～9#车库）由XX总承包施工。
二标段（9、13、14、17、18栋及1～5#车库）由上海XX施工。
7、设计单位：南京市XX建筑设计研究院有限责任公司。
8、监理单位：江苏XX交通工程咨询监理公司。
二、监理工作流程：（见附表）
三、监理控制要点及目标值：
（一）、监理控制目标值：16栋、18栋达到优质结构样板标准，其它栋为优质结构。

（二）、监理控制要点：
1、认真审核施工单位的项目经理、项目部主要质量管理人员资质是否符合本工程要求。
2、检查施工单位项目部配备的施工验收规范和相关的技术标准及现场配备的仪器是否符合要求。
3、严格按监理程序及时细致审核施工单位申报的«建筑结构工程质量施工专项方案»。
4、严格原材料进场报验制度，所有原材料在进场验收合格后（含外观检查）方可使用，并及时签发原材料报验手续，及时填写《单位（子单位）工程质量验收资料》中的“原材料（设备）合格证、试验报告汇总表”。
5、桩基、地基基础及主体验收必须检查如下工作：
①、实体工作量全部完成、质量控制资料齐全。
②、监督抽检已完成且符合要求、不合格报告等质量问题已处理。
③、相关测量工作和监理单位平行检验己完成（如桩基的桩位、桩径，地基基础和主体结构的构件尺寸和空间尺寸等）。
④、主体应完成灰饼、阳角护角、外墙洞眼、抗裂网片、门窗洞口尺寸校核、暗埋水电管敷设和试穿线、试水等工作，样板套已完成。
土方开挖工程监理控制点：
建筑工程基坑分层开挖的每层厚度不得大于1.5m。开挖中形
成的临时土体边坡坡度不得大于1：1.5，否则应采取加固措施处理，采用机械开挖基坑时，严禁碰撞工程桩，行走时不得出现挤土而造成工程桩的偏位。基坑周边1—2倍基坑开挖深度范围内不得超载堆载。
模板工程监理控制要点：
模板设计应符合以下要求：
①、审查模板加工图和模板拼装图，楼梯与剪力墙和梁柱节点等处的模板应有节点大样图；
②、优先采用定型钢质大模板或组装式模板，碗扣式和门式钢架支撑。尺寸变化小且能多次重复使用的节点模板，应采用工具式（如预留洞口的模板等）模板。
③、验算重要受力构件（悬挑结构、跨度大于5m的板及梁等）模板支撑体系的计算。
模板工程的材料应符合以下要求：
①、检查模板板材应有出厂合格证，木质胶合板最小厚度为16mm，竹质胶合板最小厚度为12mm，板材粘结剂应为溶剂型；
②、检查模板支撑系统应采用钢管和型钢等金属支撑体系，壁厚不小于3mm；
③、在合理工期下，底模不少于2.5套，侧模不少于2套。
模板制作安装应符合以下要求：
①、模板应在木工车间制作，并进行试拼装，及时按附表2.3要求申报，符合要求后方可在现场安装，严禁在作业面制作模
板；
②、模板周边应刨边平直，接缝严密，接缝高低差不大于2mm，平整度不大于3mm；
③、现浇楼面高低差变化处（室外与室内，厨卫间与房间等）应采用方钢制作成工具式定型模板， 或在门洞口采用∟30×3角钢与钢筋焊接的措施来保证高差处的边角整齐；
④、剪力墙和梁的侧模应采用定型限位措施，并采用间距为300～500mm的对穿螺栓固定，螺栓直径不小于12mm；当柱子截面大于600×600mm、梁的高度大于800mm及剪力墙等结构采用的对穿螺栓在其下部3—4排范围内应使用双螺帽；
⑤、固定模板的背衬宜选用不小于50×100 mm的方木或不小于50×50×3mm的方钢管，间距不大于250mm；
⑥、底模支撑可通过计算确定，中间立杆间距不应大于800mm，边支撑立杆与墙面间距不应大于300mm。当立杆支撑在回填土上时，应夯实并采用通长垫木，并保证排水畅通。
模板拆除应符合以下要求：
①、梁板底模应在强度达到规范要求（后浇带两侧的梁底模应在后浇带混凝土强度达到设计强度的75%）后方可拆除；
②、梁、柱、墙侧模板应在混凝土浇筑后夏季不少于12小时、冬季不少于48小时后拆除。需提前拆除时应进行试拆模，在监理单位确认不影响混凝土外观质量的前提下，方可拆除。
模板的保养及验收应符合以下要求：

①、检查模板的制作和试拼装，按表2.3要求申报验收合格后方可进入现场安装；
②、每批模板拆除后应全数清理、保养并整修，经监理验收符合要求后，方可再次使用；
③、每批模板安装完毕后，监理应及时对模板的几何尺寸、轴线、标高、垂直度、平整度、接缝、清扫口及支撑体系等进行验收，验收合格后方可进行下道工序施工；
④、脱模剂应有出厂合格证，使用时不得污染钢筋和影响混凝土的后期装饰，禁止使用废机油等替代产品。
钢筋工程监理控制要点：
钢筋工程所用的材料应符合以下要求：
①、盘圆钢筋加工不得冷拔、冷挤压，并不得外加工。因场地确有困难，经建设单位同意的场外钢筋加工，进场时应按批次验收和复试，外观及物理力学性能应符合规范要求。
②、钢筋保护层应采用塑料或其他材料制作的专用垫块，并应有合格证。不得使用现场制作的砂浆垫块。双层钢筋网之间应采用钢筋支架或定型专用支撑，钢筋支架应安装在垫块上方。
钢筋制作应符合以下要求：
①、检查翻样图、下料单和技术交底记录等；
②、钢筋绑扎应满扎，扎丝规格不小于22#（钢筋直径大于18mm时不小于20#），扎丝头向内；
③、梁柱侧向垫块间距不大于1m，且短边每排不少于两块；
楼面钢筋垫块间距，当钢筋直径小于等于10mm时，不大于500mm；钢筋直径大于φ10时，不大于700mm；
④、现浇板高低差处板面钢筋必须断开，并设置梁（或暗梁）；
⑤、板面钢筋与柱、剪力墙等竖向构件钢筋交叉处必须加设防止竖向钢筋位移的固定筋，并点焊牢固；
⑥、板面负弯矩钢筋一端在梁上，一端在板中时，在梁上的弯钩长度应满足设计和规范规定的锚固要求；
⑦、墙体拉结筋和二次浇筑的构造柱等构件的连接钢筋应预埋。确有困难或漏埋需植筋的，应进行现场验收和检测，每层每种规格检测数量不少于3根；
⑧、混凝土浇注前应架设施工通道，施工通道不得影响楼面钢筋。
9、混凝土工程监理控制要点：
混凝土所用的材料应符合以下要求：
①、混凝土用砂应使用中粗砂，含泥量及有机物等杂质的含量应符合规范规定；
②、混凝土外加剂应有出厂合格证，外加剂使用前应进行复试和与水泥的适应性检验；
③、混凝土中掺用的粉煤灰应为一级粉煤灰（烧失量不应大于5%）。混凝土拌制时粉煤灰掺量不宜大于水泥用量的15%，否则应委托有资质的检测单位按检验批对混凝土构件进行 碳化检测，检测数量为构件总数的30％且不少于10个构件，当
平均碳化深度大于2.5mm时，设计单位应从耐久性等方面提出处理意见。
混凝土施工应符合以下要求：
①、混凝土振捣应专人负责；
②、楼面混凝土初凝前应派专人从节点（柱、剪力墙、楼梯等周边）开始向中间用1.5～3.0m长的铝合金刮尺抽平；初凝后用铁抹收平压实，再用木抹打平；终凝前在柱和剪力墙周边用铁抹压成半光面；
③、混凝土养护应专人负责，定期保养；
④、同条件试块应符合GB50204的要求。砌体结构同一混凝土强度等级，每一楼层应留置一组；混凝土结构同一混凝土强度等级，同一批次每500立方米混凝土应留置一组，不足500立方米按500立方米计。同条件试块拆模后应放置在相应结构构件适当位置与结构构件进行相同条件养护；
⑤、现浇混凝土楼面应在模板侧模的四角（定钉子）、板中间每隔6m设置板厚控制点（焊接短钢筋或金属管），并对板厚检测。板厚检测可采用在混凝土浇注前预埋薄壁金属管或钻孔测量。无防水要求混凝土中预埋的薄壁金属管（直径不小于φ20，比板厚长10mm），底部用塑料护套，与钢筋网片点焊竖直固定，每个房间中间或每隔6m设置一点。钻孔测量板厚按每检验批的10％构件且不少于5个构件（住宅每户不少于1个构件），每个构件在中间及四角钻孔测量。

10、墙体工程监理控制要点：
砌体所用材料应符合如下要求：
①、砖（砌块）在装卸和二次搬运时，严禁倾倒，保持边角整齐；
②、砖（砌块）应按批次进行验收，外观不得有严重的裂缝，缺棱掉角，几何尺寸偏差应控制在2mm之内；
③、砌块在现场的存放时间不少于15天；
④、砌筑砂浆应采用中粗砂。
砌体施工应符合以下要求：
①、砌体施工前应设置皮数杆，并按规定设置拉结筋，符合要求后方可砌筑；
②、构造柱处的墙体马牙槎（不大于300mm）先退后进，马牙槎边口应吊线砌筑；构造柱边贴双面泡沫胶条，厚度不小于5mm；
③、填充墙砌至梁底或板底15日后方可塞方；
④、砌体砌筑每天高度宜控制在1.5m以下；
⑤、外墙孔洞、脚手眼等应采用半砖、防水砂浆二次堵砌，表面采用1:3防水砂浆粉严，小圆孔宜采用微膨胀水泥砂浆二次填塞密实，并及时办理专项隐蔽验收记录。
砌体观感质量除符合规范标准要求外，并应达到以下要求：
①、墙面无断砖或碎砖（砌块）；表面平整，灰缝均匀顺直；
②、马牙槎方正，上下顺直。电管槽宽窄均匀，顺直，砂浆填
塞密实、平整；
③、圈梁、构造柱、板带等混凝土密实，表面平整；
④、固定门、窗的预埋件位置、数量正确。
主体施工过程中应及时弹出标高和轴线的控制线（如墙面1m线、偏轴线0.5m线），控制线标识应清晰.
11、水电预埋控制要点：
①、特殊专业工种应持证上岗；
②、现浇混凝土结构（墙、柱）中埋设电盒时，应采用φ6钢筋焊接成与线盒尺寸相匹配的“井”字型固定架进行固定；
③、墙体上布管应采用机械开凿或预埋，严禁在承重墙上开凿水平槽。确需在承重墙上水平布设水（电）管时，应浇筑与墙体同宽的混凝土板带，将管线埋设在混凝土 板带中；
④、给水管宜明管敷设，严禁在现浇板上留槽。给排水管在穿越楼板及结构性墙体时应设置套管，套管内壁与管道外壁应留15mm的间隙。有防水要求的地面或墙面应有防水功能的金属翼环套管，并高出装饰完成面不小于50mm，楼板底部和墙面的套管应与装饰面齐平；
⑤、卫生间等电位装置应采用热镀锌扁钢或圆钢，焊接长度取较大直径的6D或较大扁钢宽度的2B，且不少3边；
⑥、成排电管之间净距应不小于10mm，卫生间等潮湿环境区域内的成排布置的电管之间净距不应小于30mm。
12、钢结构及养护施工监理控制要点：

①、钢结构施工前应深化设计，并经原设计单位确认；
②、焊接人员应持证上岗；
③、监理对工厂加工制造或现场加工的钢结构构件应进行监造；
④、钢结构施工完成后，监理单位应及时组织验收。吨位在600t及以上和跨度在24m及以上的钢结构验收应通知质量监督站；
⑤、幕墙预埋件应在主体施工时进行埋设。当采用后置埋件时，应优先采用化学锚栓，并按要求进行相关检测。
四、监理平行检验方案：
监理平行检验在施工单位检查的基础上由现场监理部对施工单位的自检情况进行复核，具体平行检验的要求及内容如下：

表2.1 建筑结构工程原材料及实体平行检验要求
检 查
项 目
检查检验数量
检查
方法
检查
用表
不合格
处理方法
施工自查
监理平行检验

原材料
钢筋
按进场批次。
施工、监理共同目测和钢尺量测检查

表2.2

原材料平行检验不合格的应加倍进行检验，加倍检验仍不合格的应做退货处理，也不得用于工程。

模板
按同期进场、同品种、同一规格、同一工程为一批进行验收；清理保养每周转一次应验收一次

表2.3
砖（砌块）
每日进场的同厂家、同品种、同规格为一批，每批抽20块进行外观质量检验
表2.4

坍落度

每车检验一次

每十车检验一次
用坍落度检测器和钢尺量测检查

表2.5

实体检验

回弹
检测

-------

每一楼层同一类型构件各不少于2个

回弹仪检测

表2.6
混凝土强度回弹平行检验不合格的应委托有资质的检测单位进行检测。检测结果仍不合格的按质量问题处理。

钢
筋
保
护
层
每层梁、板构件不少于10个，其中悬挑等主要受力构件所占的比例不宜小于50%

每层不少于2个

非破损法、局部破损法

表2.7

实体平行检验不合格的应对同一楼层同一类型构件加倍进行检验，加倍检验仍不合格的，按质量问题处理。

构件
尺寸
每一楼层同一类型构件不少于10个
每一楼层同一类型构件不少于2个
钢尺量 测
表2.8
轴线

全数检测
每一楼层不少于10条
钢尺或红外线测距仪量测
表2.9

平行检验不合格的，按质量问题处理。
层高
每一楼层不少于10个自然间
说明
1、实体平行检验是在施工单位自检合格后实施，平行检验应有一半数量复核施工单位自检的数据。
2、实体平行检验结果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质的检测单位进行检测，找出原因后，对相应楼层重新进行自检和平行检验。
3、混凝土强度回弹平行检验结果低于设计值1个等级或钢筋保护层、构件尺寸、轴线、层高平行检验数据超过规范允许偏差1.5倍（钢结构1.2倍）时，判定为平行检验不合格。

表2.2、钢筋进场外观平行检验（报验）记录
工程名称: 编号:
序号
钢筋
型号
生产厂家
进场时间
数量（t）
炉批号
直径
偏差（mm）
外观质量
外加工进场抽检情况
检查
结论
锈蚀(颗粒状、片状)
裂纹
油污
平直
损伤

检验结论

监理机构检验人：
监理工程师：
年 月 日

说明
1、施工单位的专职质检员、材料员与监理机构的监理工程师、监理员一起进行检验。
2、直径偏差允许值：交货为A级不小于0.3mm，交货为B级不小于0.4mm；偏差超过允许值的应退货或降级使用。
3、外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状老锈等，并在相应栏内填“有”或“无”，平直栏直接填“平直”或“弯曲”。
4、产品标牌上的标识炉批号应与质量保证书上一致，并做好记录。当不一致时，应查明材料来源，否则应退货。
5、当钢筋表面存在裂纹、起皮应退货；若存在损伤、不平直应剔出退货；存在油污应清理干净；存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级处理。
6、外观检查合格后，应及时见证取样送有资质的检测机构进行复试，复试合格后方可使用。

表2.3、模板试拼装及周转平行检验记录
工程名称 编号
模板类型
□大模 □拼装
模板
厚度（mm）
钢模

□钢模 □木模
木模

□底模 □侧模
其他

试 拼 装
检查时间
尺寸及编号
起皮脱胶
边角缺损
脱模剂
平整度及拼缝

序号

保养更换记录(块)
项目
检验层次及部位

起皮

脱胶

边角缺损

平整度

接缝

翘曲

脱模剂

清理数量

整修数量

更换数量

检验结论：

监理机构检验人：
监理工程师
年 月 日
说明：
1、木模的拼装和保养更换的验收由施工单位的质量员、技术员（施工员）和监理机构的专业监理工程师、监理员一起进行，并以每一流水施工段为一个检验批。
2、木模板材厚度不得出现负偏差，起皮和脱胶应更换。
3、模板每周转一次应对保养更换情况进行检查记录，在本表相应栏内填“块数”。
4、脱模剂应有出厂合格证，不得使用废机油等污染性强的替代产品，并在相应栏内填涂刷了隔离剂的模板“块数”。

表2.4 砖（砌块）外观平行检验记录
工程名称 编号
砖（砌块）品种

规格

数量

进场时间

合格证

准用证

检测项目
标准要求
检查方法
检查记录

砖
（砌块）
几何尺寸
偏差：±2mm
采用砖用卡尺或尺量检查。精度05—1mm

缺棱掉角
个数不多于1处、尺寸不得大于20mm
尺量检查缺损的投影尺寸

裂纹长度
大面上宽度方向不大于30 mm，长度方向不大于50 mm
尺量检查裂纹的长度

检验结论：
监理机构检验人：
监理工程师：
年 月 日

说明
1、每日进场（同一生产厂、同品种、同规格）的砖（砌块）为一检查批，由施工单位的材料员、质量员、监理单位的专业监理工程师、监理员等一起随机抽取20块砖（砌块）对几何尺寸、外观质量等进行检查验收。
2、当检查有四块砖（砌块）存在不合格指标时，应双倍取样，仍有八块及以上的砖（砌块）存在不合格指标时，判定该批砖（砌块）为不合格，应退货。
3、每一次采购进场的同一生产厂、同品种、同规格的砖（砌块）应至少提供一份合格证或新产品准用证（或相关文件），并将证件编号填写在本表相应栏内。
4、外观检验合格后，应按相关规范和标准的要求见证取样送有资质的检测机构进行检测，合格后方可使用。

五、监理工作方法及措施：
1、组织措施
组织措施是保证监理服务质量的主要手段，挑选与监理岗位工作要求相称的人员，按建筑工程监理规范要求，明确监理人员不同的岗位相应的职责，制定有关制度和工作考核标准，对工作定期进行考评，以便评估工作、改进工作、挖掘潜在工作能力，并采取适当措施和政策，激励监理人员努力发挥他们做好监理工作的积极性、创造性，把工作做得更好。
2、技术措施
监理的目标控制在很大程度上要通过技术来解决问题。对施工单位提出的多个施工技术方案应做必要的论证和技术可行性分析，对各种技术数据进行审核、比较，对设计变更方案应及时从技术和经济的角度提出监理意见，对施工组织设计进行认真审查，寻找节约投资、保障工期和质量的技术措施，同时亦为施工单位在保证质量的基础上降低成本创造一定的条件。
3、合同措施
监理是根据工程施工合同及监理合同来实施监督管理活动的，依靠合同进行监理控制的重要手段，根据建设单位要求参与合同商谈，进行合同执行情况的分析和跟踪管理，协助建设单位处理与项目有关的索赔事宜及合同纠纷事宜，按合同要求及时协调有关各方的工作及其安排，以确保项目形象进度。
4、经济措施
收集、整理工程经济信息和数据，对各种实现项目目标的计划进行资源、经济、财务诸方面的可行性分析，对经常出现的各种设计变更和其它工程变更方案进行技术经济分析，编制资金使用计划，对工程付款进行审查等。

监理程序、质量控制流程

施工单位提出分项工程验收申报表

测量监理工程师 设备监理工程师 质量监理工程师 整
验收签字 验收签字 验收签字 改

重要、复杂部位会同甲方、设计院现场检查验收

合 格 不合格

施工单位报砼浇筑报审表（配合比、原材料合格证、
试验报告、试配等资料）

材料监理工程师审核中心实验室抽检 整
改
合 格 不合格

总监理工程师（或指定监理工程师）
签砼浇筑报审表

各层分项工程完成

施工单位填写分部（隐蔽）工程验收记录报签

监理工程师汇总分项（隐蔽）工程验收单，并将
其编号填入分部工程验收记录中，现场检查、施 整
工单位资料检查 改

合 格 不合格

甲方、监理签证分部工程质量评定等级

江苏XX监理公司XX项目监理部
2007年4月12日
