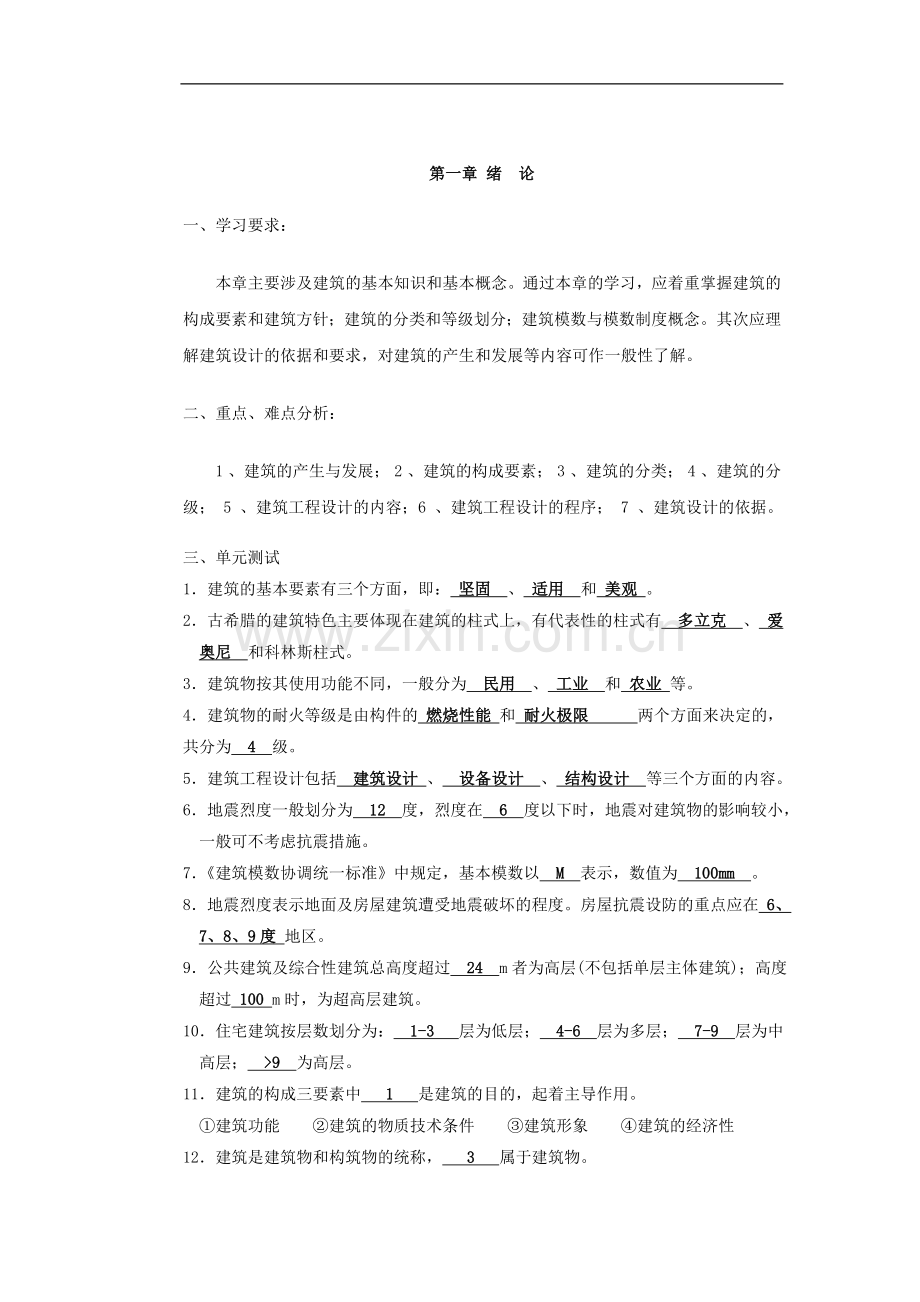

第一章 绪 论一、学习要求：本章主要涉及建筑的基本知识和基本概念。通过本章的学习，应着重掌握建筑的构成要素和建筑方针；建筑的分类和等级划分；建筑模数与模数制度概念。其次应理解建筑设计的依据和要求，对建筑的产生和发展等内容可作一般性了解。 二、重点、难点分析：1 、建筑的产生与发展； 2 、建筑的构成要素； 3 、建筑的分类； 4 、建筑的分级； 5 、建筑工程设计的内容；6 、建筑工程设计的程序； 7 、建筑设计的依据。三、单元测试1建筑的基本要素有三个方面，即： 坚固 、 适用 和 美观 。2古希腊的建筑特色主要体现在建筑的柱式上，有代表性的柱式有 多立克 、 爱奥尼 和科林斯柱式。3建筑物按其使用功能不同，一般分为 民用 、 工业 和 农业 等。4建筑物的耐火等级是由构件的 燃烧性能 和 耐火极限 两个方面来决定的，共分为 4 级。5建筑工程设计包括 建筑设计 、 设备设计 、 结构设计 等三个方面的内容。6地震烈度一般划分为 12 度，烈度在 6 度以下时，地震对建筑物的影响较小，一般可不考虑抗震措施。7建筑模数协调统一标准中规定，基本模数以 M 表示，数值为 100mm 。8地震烈度表示地面及房屋建筑遭受地震破坏的程度。房屋抗震设防的重点应在 6、7、8、9度 地区。9公共建筑及综合性建筑总高度超过 24 m者为高层(不包括单层主体建筑)；高度超过 100 m时，为超高层建筑。10住宅建筑按层数划分为： 1-3 层为低层； 4-6 层为多层； 7-9 层为中高层； 9 为高层。11建筑的构成三要素中 1 是建筑的目的，起着主导作用。 建筑功能 建筑的物质技术条件 建筑形象 建筑的经济性12建筑是建筑物和构筑物的统称， 3 属于建筑物。 住宅、堤坝等 学校、电塔等 工厂、展览馆等 烟囱、办公楼等13民用建筑包括居住建筑和公共建筑，其中 3 属于居住建筑。 托儿所 宾馆 公寓 疗养院14建筑物的耐久等级为二级时其耐久年限为 1 年，适用于一般性建筑。 50100 80150 2550 152515普通粘土砖承重墙，当厚度为240mm时，其耐火极限为 1 。 300h 400h 550h 700h16耐火等级为二级时楼板和吊顶的耐火极限应满足 2 。 150h，025 h 100h，025h 150h，015h17耐火极限建筑构件从受到火的作用时起，到或完整性被破坏，或失去支撑能力，或背火面达到220度时为止，这段时间称为耐火极限，单位小时。18建筑物按耐久年限划分为几级?各级的适用范围是什么?耐久年限划分为四级.一级：耐久年限在100年以上，适用于重要的建筑和高层建筑；（2分）二级：耐久年限在50-100年，适用于一般的建筑；（2分）三级：耐久年限在25-50年，使用于次要建筑；（2分）四级：耐久年限在5年以下，适用于临时建筑。（2分）19建筑物的耐火等级分为几级?每级中各主要构件的耐火极限是多少?耐火等级分为四级。耐火极限 一级 二级 三级 四级防火墙 4.0 4.0 4.0 4.0承重墙 3.0 2.5 2.5 0.5柱 3.0 2.5 2.5 2.5梁 2.0 1.5 1.0 0.5楼板 1.5 1.0 0.5 0.2520建筑设计的主要依据有哪几个方面?使用功能。自然条件。建筑设计标准、规范、规程。建筑模数。第二章 建筑平面设计一、学习要求 通过学习本章内容，了解建筑平面组成和建筑平面设计的内容及要求。理解主要房间、辅助房间和交通联系部分的平面设计原理和方法，掌握房间的面积、形状、尺寸确定原则和门窗设计的具体要求。理解建筑平面组合设计要求和组合形式，掌握平面组合设计中的功能要求及组合形式，并能进行简单的建筑平面组合设计。了解基地环境对建筑平面组合的影响，掌握建筑物的朝向和间距确定原则。 二、重点、难点分析 1 建筑平面组成 ； 2 平面设计的内容和要求 ； 3 主要房间的平面设计 ； 4 辅助房间的平面设计 ；5 交通联系部分的平面设计 ；6 建筑平面组合设计 。三、单元测试 1.民用建筑的平面组成，从使用性质分析，可归纳为使用部分和 交通联系 ，使用部分又可分为 主要使用部分 和 辅助使用部分 。2.民用建筑中房间的面积一般是由 家具设备所占的面积 、 人们使用活动所需的面积 和 交通面积 三个部分组成。3.住宅主卧室的净宽一般应大于床的长度加门的宽度和必要的间隙，因此，主卧室的开间一般不小于 3300mm 。4. 中学普通教室设计中，为满足视听要求，第一排课桌前沿到黑板的水平距离不宜小于 2m ，最后一排课桌的后沿与黑板的水平距离不宜大于 8.5m ，前排边座的学生与黑板远端形成的水平视角不应小于 30度 。5. 为满足采光要求，一般单侧采光的房间深度不大于窗上口至地面距离的 2 倍，双侧采光的房间深度不大于窗上口至地面距离的 4 倍。6.一般民用建筑的房间开间和进深是以 3M 为模数。7.一般单股人流通行的最小宽度为 550mm 。8.防火规范中规定，当房间的面积超过60，且人数超过50人时，门的数量不应小于 2 个。9.对使用人数较少的房间，为防止影响走道的交通，一般要求门向 内 开启；使用人数较多的房间，为便于安全疏散，门应向 外 开启。10.采光面积比是指 窗户面积 与 地面面积 之比。11.单独设置一个大便器的厕所隔间，采用外开门时平面尺寸不应小于 900mm*1200mm ；采用内开门时平面尺寸不应小于 900mm*1400mm 。12.为了遮挡视线，在厕所的前部宜设深度不小于1.52.0的 前室 。13. 厨房的平面布置形式有 单排 、 双排 、 L形 、 U形 。14.交通联系部分按交通联系的性质和方向不同有 水平交通 、 垂直交通 、 交通枢纽 。15.公共建筑的走道净宽一般不应小于两股人流通行时所需的宽度，因此，走道的净宽不应小于 1100mm 。16.作为日常主要交通用的楼梯及疏散楼梯的梯段净宽不应小于 1100mm 。17.考虑防火疏散要求，门厅对外出入口的宽度不得小于通向门厅的 走道的宽度 。18.墙承重结构按承重墙的布置不同可分为 横墙承重 、 纵墙承重 、 纵横墙承重 三种类型。19.民用建筑中常采用的平面组合形式有 走廊式 、 套间式 、 大厅式 、 单元式 、 庭院式 。20.坡地建筑相对等高线的布置方式有 平行于等高线 、 垂直于等高线 、 斜交于等高线 三种类型。21.根据我国所处的地理位置，能使建筑物获得良好的日照条件的朝向是 南 。22.日照间距以冬至日正午十二时的太阳高度角为准，正南向房屋间的间距为 L=H/tg,其中H为底层窗台以上的垂直距离。23.如何解决中间走道的采光和通风问题？1走道两端开窗或开门采光通风；（2分）2走道两侧墙上门上亮子和高窗采光通风；（3分）3通过开敞的门厅、过厅和楼梯间采光通风。（3分）第三章 建筑剖面设计一、学习要求通过本章内容的学习，了解剖面设计的基本内容。熟悉和理解房间剖面形状的确定方法，掌握房间各部分高度和建筑物层数的确定方法，以及建筑空间组合设计的原理和方法。了解建筑空间利用的处理方法。 二、重点、难点分析 1 剖面设计的基本内容 ； 2 房间的剖面设计 ； 3 建筑物的层数 ； 4 建筑空间组合和空间利用 。三、单元测试 1.地面升起坡度与 视点选择 、 视线升高值c 、排距、座位排列方式等因素有关。2.窗台高度一般常取 900-1000mm ，为了遮挡视线，浴室、厕所的窗台高度可取 1800mm 。3.在民用建筑中，室内外地面高差一般为 450mm 。4.幼儿园、托儿所建筑的层数不应超过 3层 ，一般情况下，专混结构的房屋造价以 6 层比较经济。5.采用错层式空间组合时，常以 踏步 、 楼梯 或 室外台阶 来解决错层高差。6.影剧院观众厅的顶棚应尽量避免采用 c ，以免产生声音的聚焦。 A.平面 B.斜面 C.凹曲面 D.凸面7.视线升高值与人眼睛到头顶的高度有关，一般去 c mm。 A.180 B.160 C.120 D.1008.一般情况下，室内最小净高应使人举手不接触到顶棚为宜，为此，房间井高应不低于 c m。 A.2.6 B.2.4 C.2.2 D.2.09.层高楼层表面至上一楼层表面的垂直距离。10.房间净高楼层表面至结构、设备的最底面间的垂直距离。11.建筑空间利用有哪些处理手法？房间上部空间的利用；（2分）走廊、楼梯、门厅空间的利用；（2分）结构空间的利用；（2分）夹层空间的利用。（2分）第四章 建筑体型和立面设计一、学习要求通过本章的学习，了解建筑体型和立面设计的原则。熟悉和理解形式美的规律及具体手法，掌握建筑体型组合和立面设计的基本方法，并能灵活运用这些方法进行建筑立面设计。 二、重点、难点分析 1 建筑体型和立面设计的原则 ； 2 建筑体型和立面设计的方法 。三、单元测试 1.建筑外部形象包括 体型 和 立面 两个部分。2.尺度处理手法有三种，即 自然尺度 、 夸张尺度 、 亲切尺度 。3.建筑体型中各体量之间的连接方式主要有哪几种？直接连接。咬接。以走廊连接。第五章 民用建筑构造概论一、学习要求通过本章的学习，应着重掌握房屋的基本构造组成、作用和设计要求；理解影响建筑构造的各种因素；熟悉建筑构造的设计原则。对建筑保温、隔热问题及建筑构件尺寸作一般性了解。二、重点、难点分析 1 建筑物的构造组成及作用 ； 2 建筑构造设计的影响因素 ； 3、 建筑构造设计原则 。三、单元测试 1一幢建筑物一般由 基础 、 墙和柱 、 楼地层 、 楼梯 、 屋顶 、 门窗 等组成。2建筑物的六大组成部分中， 门窗 属于非承重构件。3 基础 是建筑物最下部的承重构件，它承受建筑物的全部荷载，并将其荷载传给下面的土层，称为 地基 。4影响建筑构造设计的因素有哪些?1自然因素和人为因素的影响2外力作用的影响3物质技术条件的影响4经济条件的影响5建筑构造设计的原则是什么？1必须满足建筑使用功能要求2必须有利于结构安全3必须适应建筑工业化的需要4必须讲求建筑经济的综合效益5必须注意美观。第六章 墙 体一、学习要求通过本章的学习，应熟悉墙体的设计要求、组成和类型。了解墙体保温、隔热与节能的构造原理；了解建筑平面图的墙段与洞口尺寸的标注方法；初步掌握隔墙、墙面装饰等的构造原理和方法；重点掌握砖墙的构造特点及做法，能进行墙体的剖面构造设计，内容包括墙脚、窗台、过梁等。二、重点、难点分析 1 墙体的类型 ； 2 墙体的设计要求 ； 3、 墙体的结构布置 ；4、 砖墙的材料 ；5、 砖墙的组砌形式 ；6、 砖墙的尺度 ；7、 砖墙的细部构造 ；8、 隔墙 ；9、 墙面装修 。三、单元测试 1墙体按其受力状况不同，分为 承重墙 和 非承重墙 两类。其中 非承重墙 包括自承重墙、隔墙、填充墙等。2我国标准粘土砖的规格为 240mm*115mm*53mm 。3墙体按其构造及施工方式不同有 叠砌墙 、 板筑墙 和组合墙等。4，当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设 两道水平防潮层 ，并在靠土的垂直墙面设 一道垂直防潮层 。5散水的宽度一般为 600-1000mm ，当屋面挑檐时，散水宽度应为 多出挑檐200 mm 。6常用的过梁构造形式有 砖拱过梁 、 钢筋砖过梁 和 钢筋混凝土过梁 三种。7钢筋混凝土圈梁的宽度宜与 墙厚 相同，高度不小于120mm 。8隔墙按其构造方式不同常分为 砌筑隔墙 、 骨架隔墙 和 条板隔墙 三类。9空心砖隔墙质量轻，但吸湿性大，常在墙下部砌 3-5皮 粘土砖。10半砖墙的实际厚度为 2 。 120mm 115mm ll0mm 125mm1118砖墙、37砖墙的实际厚度为 4 。 180mm；360mm 180mm；365mm 178 mm；360mm 178mm；365mm12当门窗洞口上部有集中荷载作用时，其过梁可选用 4 。 平拱砖过梁 弧拱砖过梁 钢筋砖过梁 钢筋混凝土过梁13当室内地面垫层为碎砖或灰土材料时，其水平防潮层的位置应设在 4 。 垫层高度范围内 室内地面以下-0.060m处垫层标高以下 平齐或高于室内地面面层14在墙体设计中，为简化施工，避免砍砖，凡墙段长度在1500mm以内时，应尽量采用砖模即 3 。 115mm 120mm 125mm 240mm15圈梁遇洞口中断，所设的附加圈梁与原圈梁的搭接长度应满足 3 。 2h且1000mm 4h且1500mm2h且1000mm 4h且1500mm16墙体设计中，构造柱的最小尺寸为 2 。 180mm180mm 180mm240mm 240mm240mm 370mm370mm17半砖隔墙的顶部与楼板相接处为满足连接紧密，其顶部常采用 2 或预留30mm左右的缝隙，每隔1 m用木楔打紧。 嵌水泥砂浆 立砖斜侧 半砖顺砌 浇细石混凝土18防火墙应直接设置在基础或钢筋混凝土框架上，并应高出非燃烧体屋面不小于，高出燃烧体或难燃烧体屋面不小于 3 。 200mm，200mm 200mm，400mm 400mm，500mm 800mm，1000mm19水平防潮层的位置如何确定?a 当室内地面垫层采用不透水材料(如混凝土)时，其位置应设在室外地面以上，室内地面垫层高度范围内，一般在室内地面下 60mm 处；（2分）b 当室内地面垫层采用透水材料(如灰土、碎砖)时，其位置应平齐或高于室内地面 60mm 处；（2分）c 当内墙两侧地面出现高差，或外墙是地下室墙时，应在墙身内设置高低两道水平防潮层和一道垂直防潮层。（2分）（2分）20勒脚的作用是什么?常用的材料做法有哪几种?勒脚是外墙接近室外地面的部分，其高度一般指室内地坪与室外地面的高差部分。现在大多将其提高到底层窗台，它起着保护墙身和增加建筑物立面美观的作用。勒脚常见类型：1。石砌勒脚；2。抹灰勒脚；3。贴面勒脚21砖砌平拱过梁的构造要点是什么?砖砌平拱过梁的适于跨度在1.2米以内的门窗洞口。（2分）是砖的侧砌或立砌而形成，伸入两侧墙身内不小于240mm。（2分）支模时略为起拱，拱高为跨度的1/40，砌完后，抽模即得平拱。（2分）沙浆上大下小，最大不超过20mm，最小不小于5mm。（2分）22砖混结构的抗震构造措施主要有哪些?限制建筑物的总高度和层数；（2分）限制建筑物的横墙间距及墙体的局部尺寸；（2分）提高砌筑砂浆的强度；（1分）设置圈梁；(1分)构造柱；（1分）设置变形缝。（1分）23圈梁的作用和设置是什么?圈梁是沿墙体布置的钢筋混凝土卧梁，截面不小于120mmX240mm，作用是增加房屋的整体刚度和稳定性，减轻地基不均匀沉降对房屋的破坏，抵抗地震力的影响。圈梁设在房屋四周外墙及部分内墙中，并处于同一水平高度。（2分）圈梁有钢筋混凝土圈梁和钢筋砖圈梁两种。钢筋混凝土圈梁整体刚度强，应用广泛，按施工方式分整体式和装配整体式两种。圈梁宽度同墙厚，高度一般为180、240mm。钢筋砖圈梁用M5砂浆砌筑，高度不小于五皮砖，在圈梁中设置46的通长钢筋，分上下两层布置，其做法与钢筋砖过梁相同。圈梁与门窗过梁可统一考虑，可用圈梁代替门窗过梁。（3分）圈梁设置的数量和位置是：一般8m以下房屋可只设一道，或按多层民用建筑三层以下设一道圈梁考虑。随着高度的增加，每隔12层加设一道，但屋盖处必须设置，楼板处隔层设置，当地基不好时在基础顶面应应设置。圈梁主要沿纵墙设置，内横墙大约1015m设置一道。每层圈梁必须封闭交圈，若遇标高不同的洞口，应上下搭接，LH（L100mm）。（3分）24门窗洞口上部过梁的常用做法有哪几种，其适用范围如何?砖拱过梁:适用于洞口跨度在1.8m以下,通常为1.5m以下;(3分)钢筋砖过梁:适用于门窗洞口跨度为2.0m以内的清水墙面;（3分）钢筋混凝土过梁:具有坚固耐用,施工简便等特点,可用于较大洞口或有集中荷紫等情况,目前广泛采用.（1分）其中砖拱过梁和钢筋砖过梁不宜用于洞口上有集中荷载,震动较大,地基土质不均匀或地震区等.（1分）25构造柱的作用和设置是什么?位置：一般设在建筑物的四角、内外墙交接处、楼梯间、电梯间以及某些较长的墙体中部。（1分）连接：构造柱必须与圈梁及墙体紧密连接。（1分）断面：柱截面应不小于180mmX240mm，一般为240mmX240mm。（2分）配筋：主筋一般采用412，钢箍间距不大于250mm，墙与柱之间应沿墙高每500mm设26钢筋连接，每边伸入墙内不少于1m。构造柱与墙体连接处宜做成“马牙槎”，随着墙体的上升逐段现浇钢筋混凝土柱身。（4分）26图示说明散水与勒脚间的节点处理，并用材料引出线注明其做法。27图示说明悬挑窗台的构造做法。一挑：挑出60mm；（2分）二斜：有排水坡度，高差不小于10mm；（2分）三滴水：设置滴水线或滴水槽。（2分）画出示意图。（2分）第七章 基础与地下室一、学习要求通过本章的学习，应了解地基、基础的概念、类型及影响因素；掌握基础的设计要求、构造特点；理解地下室的防潮、防水构造措施。 二、重点、难点分析 1 地基与基础的概念 ； 2 地基的分类 ； 3、 基础埋置深度 ；4、 基础埋深的影响因素；5、 基础的分类；6、 刚性基础构造；7、 柔性基础构造；8、 地下室的防潮与防水 。三、单元测试 1 基础 是建筑物的重要组成部分，它承受建筑物的全部荷载并将它们传给 地基 。2 室外地面 至基础底面的垂直距离称为基础的埋置深度。3地基分为 天然地基 和 人工地基 两大类。4地基土质均匀时，基础应尽量 浅埋 ，但最小埋深应不小于 0.5m 。5基础按构造类型不同分为 条形基础 、 独立基础 、 筏形基础 、 箱形基础 等。6当地下水的常年水位和最高水位 都在地下室地面标高以下 时，且地基范围内无形成滞水可能时，地下室的外墙和底板应做防潮处理。7砖基础为满足刚性角的限制，其台阶的允许宽高之比应为 1：1.5 。8混凝土基础的断面形式可以做成 矩形 、 台阶形 和 锥形 。当基础宽度大于350mm时，基础断面多为 台阶形 。 ，9钢筋混凝土基础不受刚性角限制，其截面高度向外逐渐减少，但最薄处的厚度不应小于 200mm 。10按防水材料的铺贴位置不同，地下室防水分 外防水 和 内防水 两类，其中 外 防水是将防水材料贴在迎水面。11当地基土有冻胀现象时，基础应埋置在 冰冻线以下 约200mm的地方。12基础的埋置深度除与 工程地质条件 、 水文地质条件 、 地基土冻胀深度 等因素有关外，还需考虑周围环境与具体工程特点。13当地下水位很高，基础不能埋在地下水位以上时，应将基础底面埋置在 2 以下，从而减少和避免地下水的浮力和影响等。最高水位200mm 最低水位200mm 最高水位500mm 最高与最低水位之间14砖基础的采用台阶式、逐级向下放大的做法，一般为每12皮砖挑出 2 的砌筑方法。 12砖 l4砖 34砖 一皮砖15为了节约混凝土，常在混凝土中加入粒径不超过 3 的毛石，称为毛石混凝土。 800mm 500mm 300mm 100 mm16地下室的外包卷材防水构造中，墙身处防水卷材须从底板上包上来，并在最高设计水位 4 处收头。 以下50mm 以上50mm 以下5001000mm 以上5001000mm17地下室为自防水时，外加剂防水混凝土外墙、底板均不宜太薄。一般墙厚为 以上，底板为 2 以上。 300mm、250mm 200mm、150mm 100mm、200mm 75mm、l00mm18刚性角刚性角是基础放宽的引线与墙体垂直线之间的夹角。刚性角用基础放阶的级宽与级高之比来表示。19地下室外包防水中卷材层数如何确定?防水层的层数应根据地下室最高水位到地下室地坪的距离来确定。当高差小于或等于3m时用三层，36m时用四层，612m时用五层，大于12m时用六层。防水层应高出最高水位300mm，其上用一层油毡贴至散水底。20当地下室的底板和墙体采用钢筋混凝土结构时，可采取何措施提高防水性能?当地下室的外墙和底板采用混凝土或钢筋混凝土结构时，可采取调整混凝土的骨料级配（2分）或在混凝土内掺入外加剂（2分）或外包防水等方法（2分），改善混凝土构件自身的密实性，提高其防水性能（2分）。21说明地下室的外包防水做法。卷材铺贴在地下室外墙外表面（即迎水面）的做法称为外防水（又称外包防水），具体做法是：先在外墙侧抹20mm厚1:3水泥砂浆找平层，其上刷冷底子油一道，然后铺贴卷材防水层，并与地下室地坪底板下留出的卷材防水层逐层搭接。（2分）防水层的层数应根据地下室最高水位到地下室地坪的距离来确定。当高差小于或等于3m时用三层，36m时用四层，612m时用五层，大于12m时用六层。防水层应高出最高水位300mm，其上用一层油毡贴至散水底。（2分）防水层外面砌半砖保护墙一道，并于保护墙与防水层之间用水泥砂浆填实。（2分）砌筑保护墙时，先在底部干铺油毡一层，并沿保护墙长度每隔58m设一道高断缝，以便使保护墙在土的侧压力作用下，能紧紧压住卷材防水层。最后在保护墙外0.5m范围内回填2:8灰土或炉渣。（2分）第八章 楼层与地层一、学习要求通过本章的学习，应掌握楼板层与地层的设计要求、组成及类型；并重点掌握钢筋混土楼板层的构造原理和结构布置特点；熟悉各种常用楼地面的构造做法及顶棚的特点及做法。了解室外台阶、坡道及阳台的构造原理及做法。二、重点、难点分析 1 楼地层的组成 ； 2 楼地层的设计要求 ； 3、 楼板层的类型及特点 ；4、 钢筋混凝土楼板的类型及特点 ；5、 现浇式钢筋混凝土楼板构造 ；6、 预制装配式钢筋混凝土楼板 ；7、 楼地面构造 ；8、 顶棚 ；9、 阳台与雨篷 。三、单元测试 1楼板按其所用的材料不同，可分为 木楼板 、 钢混楼板 、压型钢板组合楼板 等。2钢筋混凝土楼板按施工方式不同分为 现浇整体式 、 预制装配式 和装配整体式楼板三种。3现浇梁板式楼板布置中，主梁应沿房间的 进深 方向布置，次梁垂直于 主梁 方向布置。4预制钢筋混凝土楼板的支承方式有 墙承式 和 梁承式 两种。5.楼地面的构造根据面层所用的材料可分为： 整体类地面 、镶铺类地面、粘贴类地面、涂料类地面 等。6木地面的构造方式有 空铺式 、 实铺式 和粘贴式三种。 7顶棚按其构造方式不同有 直接式顶棚 和 吊顶棚 两大类。8阳台按其与外墙的相对位置不同分为 凹阳台 、 凸阳台 、 半凸半凹阳台 和转角阳台等。9吊顶主要有三个部分组成，即 吊筋 、 骨架 和 面层 。10现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是 1 。 防止面层开裂 便于磨光 面层不起灰 增添美观11 2 施工方便，但易结露、易起尘、导热系数大。 现浇水磨石地面 水泥地面 木地面 预制水磨石地面12吊顶的吊筋是连接 1 的承重构件。搁栅和屋面板或楼板等 主搁栅与次搁栅 搁栅与面层 面层与面层13.商店、仓库及书库等荷载较大的建筑，一般宜布置 3 楼板。 板式 梁板式 井式 无梁14水磨石地面面层材料应为 4 水泥石子浆。1：1.5 1：2 1：3 或15预制板侧缝间需灌注细石混凝土，当缝宽大于 2 时，须在缝内配纵向钢筋。 30mm 50mm 60mm 65mm16简述实铺木地面的构造要点。实铺式木地面是在实体基层上铺设木材的地面。将木搁栅直接放在结构层上，因此搁栅截面小，一般为50mm*50mm，中距400mm。搁栅借预埋在结构层内的U型铁件嵌固或镀锌铁丝扎牢。底层地面为了防潮，须在结构层上涂刷冷底子油和热沥青各一道。为保证搁栅层通风干燥，常采取在踢脚板处开设通风口的办法解决。实铺地面也可采用粘贴式做法，条形，席纹均可。将木板直接粘贴在结构层上的找平层上，如用沥青粘贴，由找平层宜采用沥青砂浆找平层，粘贴材料一般有沥青胶、环氧树脂、乳胶等。粘贴地面具有防潮性能好、施工简便经济等优点，故应用较多。在地面与墙角交接处，通常按地面做法进行处理，即作为地面的延伸部分，这部分称踢脚线，也有的称踢脚板。踢脚线的主要功能是保护墙面，可以防止墙面因受外界的碰撞而损坏，也可避免清洗地面时污损墙面。踢脚线的高度一般为100mm-150mm，材料基本与地面一致，构造亦按分层制作，通常比墙面抹灰突出4mm-6mm。17现浇水磨石地面的构造做法？并用图示例。水磨石地面一般为双层构造。首先在刚性垫层或结构层上用1020mm厚的1：3水泥沙浆打底找平；然后在找平层上按地面设计图案用1：1水泥沙浆嵌10mm高分格条（玻璃条、铜条或铝条）；最后再将拌和好的1：（1.52.5）的水泥石屑浆铺入压实，经浇水养护后磨石机磨光，并清洗后打蜡保护。18举例说明直接式顶棚构造做法。直接式顶棚指直接在钢筋混凝土楼板下喷、刷、粘贴装修材料的一种构造方式。多用于大量性工业民用建筑中，直接式顶棚装修常见的有以下几种处理：1直接喷、刷涂料当楼板底面平整时，可用腻子嵌平板缝，直接在楼板底面喷或刷大白浆或106装饰涂料，以增加顶棚的光反射作用。2抹灰装修当楼板底面不够平整，或室内装修要求较高，可在板底进行抹灰装修。抹灰分水泥砂浆抹灰和纸筋灰抹灰两种。水泥砂浆抹灰将板底清洗干净，打毛或刷素水泥浆一道后，抹5mm厚1:3水泥砂浆打底，用5mm厚1:2.5水泥砂浆粉面，再喷刷涂。纸筋灰抹灰系先以 6mm厚混合砂浆打底，再用3mm厚纸筋灰抹面，然后喷刷涂料。3贴面式装修对某些装修要求较高或有保温、隔热、吸声要求的建筑物，如商店门面、公共建筑的大厅等，可用楼板底面直接粘贴适用顶棚装饰的墙纸、装饰吸音板以及泡沫塑料板等。这些装修材料均借助于粘接剂粘贴。第九章 楼 梯一、学习要求通过本章的学习，掌握楼梯的组成、要求和主要尺度，钢筋混凝土楼梯构造及楼梯的细部构造。重点掌握楼梯各部分尺度确定，中小型构件装配式钢筋混凝土楼梯构造，以及踏面防滑构造和栏杆与扶手、梯段的连接构造。能熟练进行楼梯平面和剖面设计，以及楼梯节点构造设计。熟悉和了解室外台阶和坡道的构造原理和方法，以及电梯的基本知识。二、重点、难点分析 1 楼梯的组成和设计要求 ； 2 楼梯的形式和主要尺度 ； 3、 钢筋混凝土楼梯构造 ；4、 室外台阶与坡道 ；5、 电梯与自动扶梯 。三、单元测试1楼梯主要由 梯段 、 平台 和 栏杆扶手 三部分组成。 2每个楼梯段的踏步数量一般不应超过 18 级，也不应少于 3 级。 3楼梯平台按位置不同分 休息 平台和 楼层 平台。 4计算楼梯踏步尺寸常用的经验公式为 b+2h=600-620mm 。 5楼梯的净高在平台处不应小于 2000mm ，在梯段处不应小于 2200mm 。 6钢筋混凝土楼梯按施工方式不同，主要有 现浇整体式 和 预制装配式 两类。 7现浇钢筋混凝土楼梯按梯段的结构形式不同，有 板式 和 梁板式 两种类型。 8钢筋混凝土预制踏步的断面形式有 一字形 、 L形 和 倒 L形 三种。 9楼梯栏杆有 空花栏杆 、 栏板式 和 组合式栏杆 三种。 10栏杆与梯段的连接方法主要有 预埋铁件焊接 、 预留空洞插接 和 螺栓连接 等。 11栏杆扶手在平行楼梯的平台转弯处最常用的处理方法是 栏杆扶手伸出踏步半步 。 12通常室外台阶的踏步高度为 100-150mm ，踏步宽度为 300-400mm 。 13在不增加梯段长度的情况下，为了增加踏步面的宽度，常用的方法是 踏步前缘挑出 。 14坡道的防滑处理方法主要有 防滑条 、 锯齿形 等。 15考虑美观要求，电梯厅门的洞口周围应安装 电梯门套，为安装推拉门的滑槽，厅门下面的井道壁上应设 厅门牛腿 。 16楼梯踏步表面的防滑处理做法通常是在 踏口处 做 防滑条 。17中间平台的主要作用是 转折 和 休息 。 18楼梯平台深度不应小于 梯段 的宽度。 19楼梯栏杆扶手的高度是指从 踏面 至扶手上表面的垂直距离，一般室内楼梯的栏杆扶手高度不应小于 900mm 。 20在预制踏步梁承式楼梯中，三角形踏步一般搁置在 矩 形梯梁上，L形和一字形踏步应搁置在 锯齿 形梯梁上。 21在楼梯形式中，不宜用于疏散楼梯的是（d ）。A、直跑楼梯B、两跑楼梯C、剪刀楼梯D、螺旋形楼梯22地震烈度为7o以上地区不宜用（d ）楼梯。A、预制梁板式楼梯 B、预制墙承式楼梯C、现浇板式楼梯D、预制悬臂踏步楼梯23当楼梯底层中间平台下做通道而平台净高不满足要求时，常采取哪些办法解决?1.局部降低平台下的地面标高 2.采用长短跑楼梯3.采用长短跑和降低平台下的地面标高相结合4.底层采用直跑楼梯等。24图1是一双跑平行楼梯的剖面轮廓图，试在图上绘出装配式钢筋混凝土楼梯的梯段、平台梁、平台板和梯基等。要求将各构件的形式和连接构造表示清楚，剖切和未剖切部分表示清楚。图1某双跑平行楼梯的剖面轮廓图第十章 屋 顶一、学习要求屋顶是建筑物最上部的承重与围护结构，通过本章的学习，应掌握屋顶的作用、组成和类型，屋面防水等级的划分。重点掌握平屋顶的排水方式、柔性防水屋面与刚性防水屋面的构造做法及细部构造；基本掌握平屋顶的保温、隔热的构造形式与做法；了解坡屋顶的支撑结构、平瓦屋面的构造做法。二、重点、难点分析 1 屋顶的作用、类型和组成 ； 2 屋面防水等级及设防要求 ； 3 屋顶排水设计 ； 4 柔性防水屋面构造 ；5、 刚性防水屋面； 6、平屋顶的保温与隔热； 7、 坡屋顶的承重结构； 8、 坡屋顶的平瓦屋面 。三、单元测试 1屋顶按采用材料和结构类型的不同可分为 刚性 、 柔性 和 涂膜 三大类。2根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为 四 级。3屋顶坡度的表示方法有 角度法 、 坡度值法 和 高跨比法 三种。百分比法4平屋顶排水坡度的形式方法有 结构找坡 和 材料找坡 两种。5屋顶排水方式分为 有组织排水 和 无组织排水 两大类。6选择有组织排水时，每根雨水管可排除大约 200 m2的屋面雨水，其间距控制在 18-24 m以内。7屋面泛水应有足够的高度，最小为 250 mm。8坡屋顶的承重结构有 山墙支承 、 屋架支承 和 梁架支承 三种。9坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成 挑出檐口 和 女儿墙檐口 两种。10平屋顶的隔热通常有 实体材料隔热 、 通风隔热 、 反射隔热 和 蒸发散热 等处理方法。 11屋顶的坡度形成中材料找坡是指 2 来形成。 利用预制板的搁置 选用轻质材料找坡 利用油毡的厚度 利用结构层 12当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于 1 。 05 1 15 213混凝土刚性防水屋面的防水层应采用不低于 2 级的细石混凝土整体现浇。 C15 C20 C25 C3014混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置 2 。 隔蒸汽
