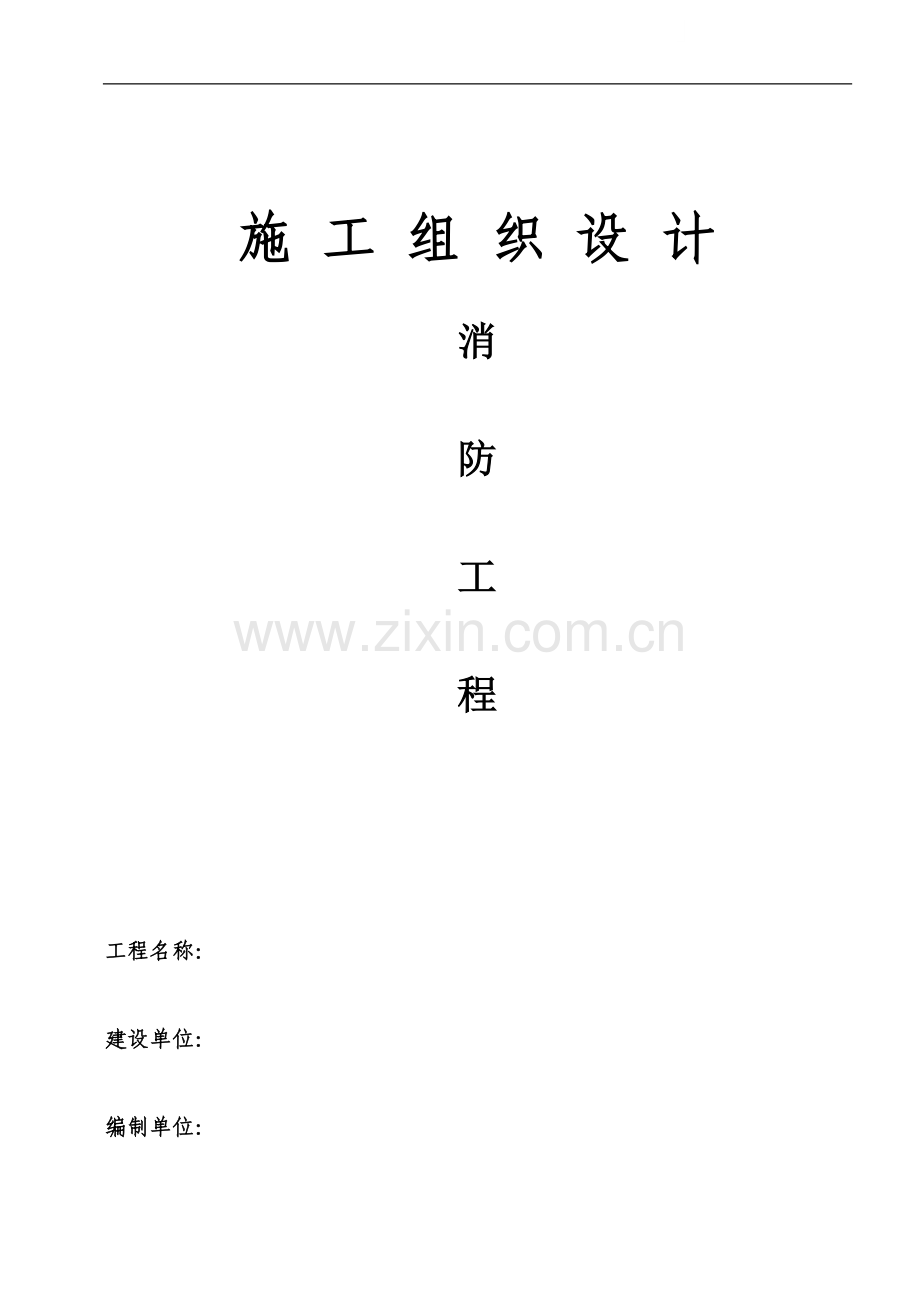

某小区消防施工组织设计.doc

施 工 组 织 设 计消防工程工程名称：建设单位： 编制单位：目 录一、 工程概况二、 施工组织措施三、 施工方案四、工程质量保证措施五、安全施工及防火保证措施六、降低成本措施七、成品保护措施八、计划进场的材料、机具配备九、施工平面布置十、保证工期的措施十一、确保文明施工的技术组织措施十二、技术物资供应计划一、 工程概况 本工程为哈尔滨XXXX三期三区消防工程，建筑面积220000平方米，此工程包括11个高层，两个地下车库，地下部分为配电室柴油发电机房，消防控制室，库房，风机房等。建筑物防火为1类。 消防安装工程主要包括火灾自动报警系统，消火栓系统，水自动喷淋灭火系统，防排烟系统。二、 施工组织措施1、 施工前做好各项准备工作（1） 设计文件齐全，进行会审技术交底；（2） 材料机具、施工力量等保证正常施工；（3） 临时设施满足施工需要。2、 施工前做好各项计划措施，以保证施工有条不紊地进行。（1） 施工进度计划（2） 物资供应计划（3） 施工准备计划（4） 施工技术措施（5） 安全生产防火措施（6） 质量保证措施（7） 降低成本措施（8） 成品保护措施3、 搞好平行作业、交叉作业、流水作业4、 严格按图施工，如发现有困难，报监理公司与设计单位协商解决5、 明确质量责任，将质量责任落实到人头，做到有奖有罚，提高管理人员及工人责任心。三、施 工 方 案（一）施工顺序 施工顺序：整个施工过程是在与土建及其它各专业之间密切配合下进行的，分为四个阶段进行。A、准备阶段B、配合土建主体施工阶段C、安装阶段D、系统调试及竣工验收阶段（二） 施工方法及技术措施 消防电系统1、配管A 、敷设在多尘或潮湿场所的电线保护管，管口及其连接处均应封闭。B 、当线路暗配管时，线路保护管宜沿最近的线路敷设，并应减少弯曲埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表路面的距离不应小于30mm。 C 、进入配线箱的保护管，排列应整齐，管口宜高出配电箱基础面5080mm。 D 、电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须空过时，应采取保护措施。E 、电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应 大于管外径的10% 。F、 管路明敷设应横平竖直，管路暗敷设应按图施工，管路明敷与其他管路之间的距离应符合规范要求。G、 当线路保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。 管长度每超过30M，无弯曲； 管长度每超过20M，有一个弯曲； 管长度每超过15M，有二个弯曲； 管长度每超过8M，有三个弯曲。H、 垂直敷设的电线保护管下列情况之一时，应增设固定导线用的接线盒。 管内导线截面为50MM2及以下，长度超过30M； 管内导线截面为70-95MM2，长度超过20M。I、 水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5%，全长偏差不应大于管内径的1/2。(1)电线保护管A、 当线路明配时，弯曲半径不应小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径的4倍。B、 当线路暗配时，弯曲半径不应小于管外径的6倍，当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。(2)钢管敷设 A、 潮湿场所和直埋于地下电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管。 B、 采用镀锌钢管时，镀锌剥落处应涂防腐漆。C、 钢管不应有折扁和裂缝，管内应无铁屑和毛刺，切段口应平整，管口应光滑。(3)钢管连接：A、消防电气管路敷设采用焊接镀锌钢管螺纹连。管子螺纹应规整、光洁、无毛刺、不变形、不乱丝，断丝或缺丝，管端螺纹长度不应小于管接头长度的1/2管进盒应带锁紧螺母，连接后其螺纹宜外露23扣，在进盒时应弯成鸭勃弯。B、采用套管连接时，套管长度宜为管外径的1.5-3倍，管与管的对口处应位于套管的中心。套管采用焊接连接时，焊缝应牢固严密。C、镀锌钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接。钢管连接处的管内表面应平整、光滑。（4）钢管与盒（箱）或设备的连接 A、明配钢管与盒（箱）连接应采用锁紧螺母或护圈帽固定，锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。B、当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。C、接线盒安装牢固，预埋时应封堵管口及接线盒，明装接线盒应刷防火涂料。（5）钢管接地A、镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地卡跨接，不应采用熔焊连接。B、暗配管采用在接管或接盒处焊接接地跨接线，接地跨接接线长度不应小于6倍管径，焊接后采用双面焊接，焊后刷两遍防腐漆。（6）金属软管安装金属软管安装长度不大于1M并用管固定，固定间距不大于0.5M，与接线盒连接处用铁接头连接且加接跨接线。2、线槽敷设 A、 线槽应敷设在干燥和不易受机械损伤的场所。 B、线槽的连接应连续无间断，每节线槽的固定点不应少于两个，在转角、分支处和端部均应有固定点，并应紧贴墙面固定。 C、线槽接口应平直、严密，槽盖应齐全、平整、无翘角。 固定或连接线槽的螺钉或其他紧固部件，紧固后其端部应与线槽内表面光滑相接。 D、线槽的出线口应位置正确、光滑、无毛刺。E、线槽敷设应平直整齐，水平或垂直允许偏差为其长度2，且全长允许偏差为20mm，并列安装时，槽盖应便于开启。3、配线 A、配线所采用的导线型号、规格应符合设计规定，配线的布置应符合设计的规定。B、压板或其他专用夹具，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全。 C、剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘长度不应低于导线原绝缘层的绝缘强度。 D、配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准电气装置安装工程电气设备交接试验标准的有关规定，并应做好记录。E、配线工程结束后，保护地线连接应可靠。（1）、管内穿线 A、管内穿线宜在建筑物抹灰、粉刷及地面工程结束后进行，穿线前应将电线保护管内的积水及杂物清除干净。 B、先将钢引线穿入管内带布将管扫净，然后用引线将导线引入管内，导线在管内不应有接头和扭结。接头应设在接线盒（箱）内。C、管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。D、导线的接头应在接线盒内压接或直接会头，直接会头时需挂锡。（2）、线槽内导线敷设 A、导线的规格和数量应符合设计规定，当设计无规定时包括绝缘层在内的导线总截面积不应大于线槽截面积的60%。 B、在可拆卸盖板的线槽内，包括绝缘层在内的导线接头处所有导线截面积之和，不应大于线槽截面积的75%；在不易拆卸盖板的线槽内，导线的接头应置于线槽的接线盒内。C、金属线槽应可靠接地或接零，但不应作为设备的接地导线。、基础槽钢与支吊架的安装A、消防电气工程所用管材、型钢、导线、报警、电话、广播等主要材料，应有产品合格证或质量说明书，本省产品还应具有消防产品生产许可证，外省产品应具有登记备案证；B、型钢安装前必须除锈刷防锈漆，设备安装前，必须清除表面的污垢锈斑等。C、施工期间，凡是管路的敞口处必须采取可靠措施进行临时封堵、安装中断又继续安装时，要认真检查管道确无异物方可继续施工，严禁在安装完的管路内存放工具、材料、手套、工作服等。D、管路支吊架安装应位置正确、埋设平整牢固，与管道紧密、型钢螺栓孔眼不能用电气焊切割，孔眼直径不得大于栓杆直径2mm，管道严禁与支架焊成一体。E、管路支架、吊架的安装应符合规范要求，直管固定支架不超过1.5M, 进盒或弯管20CM处需加固定支架。、设备安装报警设备安装应按图纸安装，1、 探测器周围50cm内不应有遮挡物。2、 探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风口的水平距离，不应小于0.5m。3、 在宽度小于3m的内走道顶棚设置探测器时，宜居中布置。感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。探测器距端墙的距离，不应大于探测器安装间距的一半。4、 探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于45。5、 手动火灾报警按钮，应安装在墙上距地面1.5m处。6、 火灾报警控制器在墙上安装时，其底边距地面高度不应小于1.5m；落地安装时，其底宜高出地坪0.10.2m、质量要求1）隐蔽线管、导线的安装须符合设计规范规定；2）报警系统竣工后或交付使用前必须进行联动试验；3）材料设备规格必须符合设计要求和施工规范要求。 消防水系统消 防 水 管 网 安 装（1） 消火栓系统安装采用热镀锌焊接钢管焊接，喷淋系统采用热浸镀锌钢管螺纹连接；（2） 消防喷淋工程所用管材、型钢、阀类、仪表等主要材料和设备，应有产品合格证或质量说明书，本省产品还应具有消防产品生产许可证，外省产品应具有登记备案证；（3） 钢管、型钢等安装前必须除锈刷防锈漆，设备安装前，必须清除表面的污垢锈斑等。（4） 施工期间，凡是管道、设备的敞口处必须采取可靠措施进行临时封堵、安装中断又继续安装时，要认真检查管道或设备内确无异物方可继续施工，严禁在安装完的管道内存放工具、材料、手套、工作服等。（5） 管道支吊架安装应位置正确、埋设平整牢固，与管道紧密、型钢螺栓孔眼不能用电气焊切割，孔眼直径不得大于卡箍或栓杆直径2mm，管道严禁与支架焊成一体，立管支架型钢外端尖角应切去。（6） 管道安装应横平竖直，坡度符合设计要求，明装管道成排安装时，应互相平行或者保持管间距相等，管道焊口和接口不得设置在墙壁和楼板内。（7） 消防管道主立管管道支架不得栽在轻质墙上，必要时可作在地面扫地设置。（8） 管子螺纹应规整、光洁、无毛刺、不变形、不乱丝，断丝或缺丝，扣数不得超过螺纹总扣数的10%螺纹松紧要适当，螺纹上紧后应有23扣余丝，使用的螺纹管件要配套。（9） 管道竖直安装时，应保证管道的垂直度，每米允许偏差2mm，水平管道允许偏差每米1mm。（10） 安装室内消火栓、栓口应朝外，阀门中心距地面为1.1mm，距箱侧面140mm，距箱后面100mm，允许偏差20mm，消火栓箱安装应平整、牢固。（11） 喷淋系统管道宜有0.002的坡度，坡向泄水点。（12） 管道支吊架的安装 A 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm； B 配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于1个；当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m； C 当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置的防晃支架不应少于1个，当管道改变方向时，应增设防晃支架，各分支末端应设防晃支架， D 竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.51.8m；（13） 消防喷淋管道安装完毕后，应进行水压试验，当系统设计工作压力等于或小于1.0Mpa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0Mpa时，水压强度试验压力应为该工作压力加0.4MPa。（14） 水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05Mpa。（15） 水压试验合格后，应进行管道冲洗，水流速度不宜小于3m/s，目侧出水口与入水口水色一致。（16） 水压强度试验和管网冲洗合格后，应进行水压严密性试验，试验压力为设计工作压力，稳压24h，应无泄漏。（17） 质量要求:1）隐蔽管道和消防系统的水压试验结果必须符合设计规范规定；2）管道及管道支座（墩）严禁铺设在冻土或未经处理的松土上；3）消防系统竣工后或交付使用前必须进行吹洗；4）材料设备规格必须符合设计要求和施工规范要求。喷 淋 组 件 及 设 备 安 装1、 喷头安装A、 喷头规格、型号应符合设计要求，喷头在安装前应进行密封性能试验，并以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%，但不得少于5只，试验压力应为3.0Mpa；试验时间不得少于3min。B、 喷头在安装时，不得对喷头进行拆装、改动并严禁给喷头附加任何装饰性涂层。C、 喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架，溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。D、 当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器。E、 喷头安装时，溅水盘与吊顶、门、窗、洞口或墙面的距离应符合设计要求。2、 报警阀组安装及检验A、 报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁，无异物堵塞。B、 报警阀应逐个进行渗漏试验。试验压力应为额定工作压力的2倍，试验时间应为5min，阀瓣处应无渗漏。C、 报警阀组的安装应先安装水源控制阀、报警阀，然后应再进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当无设计要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m，两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m，安装报警阀组的室内地面应有排水设施。D、 应使湿式报警阀前后的管道中能顺利充满水；压力波动，水力警铃不应发生误报警。报警水流通路上的过滤器应安装在延迟器前，而且是便于排渣操作的位置。3、 水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用镀锌钢管，当镀锌钢管的公称直径为15mm时，其长度不应大于6m；当镀锌钢管的公称直径为20mm时，其长度不应大于20m；安装后的水力警铃启动压力不应小于0.05Mpa。4、 水流指示器的安装应在管道试压和冲洗合格后进行。水流指示器的型号规格应符合设计要求，水流指示器竖直安装在水平管道上侧，其动作应和水流方向一致，水流指示器前阀门保持常开；安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。5、信号阀安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。6、排气阀的安装应在系统管网试压和冲洗合格后进行；排气阀应安装在配水干管顶部、配水管的末端，并应确保无渗漏。7、末端试水装置宜安装在系统管网末端或分区管网末端。8、消防水泵接合器安装1） 消防水泵接合器的组装应按接口、本体、联接管、止回阀安全阀、放空管、控制阀的顺序进行。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统；2） 消防水泵接合器应安装在便于消防车接近的人行道或非机动车行驶地段，地下消防水泵接合器应采用铸有消防水泵接合器标志的铸铁井盖，并在附近设置指示其位置的固定标志；3） 地下消防水泵接合器的安装，应使进水口与井盖底面距离不大于0.4m，且不应小于井盖的半径。四、工程质量保证措施i. 严格按照ISO9001标准对工程进行质量管理。ii. 严格按照电气装置工程施工及验收规范、火灾自动报警系统施工及验收规范进行施工。iii. 提高全员质量意识和技术素质，保证工程质量达到优良等级，创优质工程。iv. 对上岗的各工种做好技术培训，使之掌握标准规范。v. 加强消防设备的质量控制、选用的设备必须是经省消防部门认定，准许使用的产品，安装前由工地负责人审定，签字后方可使用。vi. 严格三检制度，做到上道工序不优良坚决不进行下道工序。vii. 要建立内控标准，其指标要高于国家验收标准，对所有隐蔽工程，应同建设单位、监理单位现场共同检查验收。viii. 对所有材料及半成品要严格把关，必须汇同监理单位共同检查验收，不合格的坚决不行使用，以防以次充好伪冒产品流入工程的现象，确保消防工程质量。ix. 定期召开质量分析会分析施工中质量薄弱环节，以期改进x. 质量保证体系： 项目经理部专业工程师专业质检员消防水系统消防电系统xi. 组织机构 质量总负责 李晓云 质量负责 佟雅丽 质检员 李春雷 电施工班长 李晓云 水施工班长 许占东 五、安全施工及防火保证措施1、 安全工作方针：以防为主，防管结合，专管与群管相结合，专流管理与系统管理相结合，加强预控预测，做到文明施工，无重大伤亡事故。2、 管理目标：杜绝重大伤亡事故，重大机械设备、交通、火灾事故，减少轻伤事故的发生，严防高空坠落，高空落物和触电伤害事故。3、 加强施工班组，项目经理部、专兼职管理机构组成的三级安全管理网络，项目经理为该项目安全生产管理工作的第一责任人。负责施工项目全过程的安全生产管理工作，要认真落实以安全生产责任制为中心的各项安全全产管理工作。4、 保证措施a、 经常性的开展“百日安全赛”活动，“安全月”和“安全周”活动，并由项目经理部定期组织检查，对检查出的问题及时通知整改；b、 每月、旬安排施工计划的同时，针对施工计划制订安全工作计划方针、目标、措施以及安全控制重点，并落实具体人员对口负责；c、 每月、周召开总结生产任务的同时，总结上月、上周的要点工作并布置落实本月、本周的安全工作措施；d、 根据工程进展情况和时令季节的变化情况组织进行施工阶段安全大检查及季节性安全大检查，对不安全情况，限期整改，落实到部门和人员；e、 安全施工要做到标准化、即高空作业标准化、临时施工用电标准化、脚手架搭设标准化、临时防护设施机具摆设标准化；f、 对重要施工部位推行安全岗位责任制，加强安全巡回检查、履行职守，开展安全宣传和教育，对违规违制人员采取一查、二帮、三劝、四罚的办法；g、 严格贯彻招待事故“三不放过”的原则，即事故原因不清不放过，群众和责任者没有受到教育不放过，没有防范措施不放过，对事故及时上报和组织调查分析处理，避免事故的重点性发生。5、 认真落实安全防火管理条例，贯彻执行谁主管谁负责的原则，严格执行防火责任制；6、 对火源、电源实行专人负责制，必须做到有火有人，人走火灭，下班拉闸，人离灯熄；7、 现场需要明火作业或需生火炉时，应取得防火部门的动火许可证，并且在附近有灭火器材；8、 五级大风时，室内外严禁动用电气焊；9、 严格执行上级领导的安全防火条例及各项管理。10、 保证安全的组织机构安全总负责：李晓云李晓云安全负责：苗长征许占东六、降低成本措施 为确保本工程高效益，低消耗，制定如下降低成本措施：（1） 正确选择方案根据本工程的特点，选择经济合理、切实可行而能保证工程质量和工期要求的施工方案，具体方案见“施工顺序及施工方法”。（2） 提高劳动生产率首先应全面提高管理人员和操作人员的素质，积极参加冬季培训，其次应加强劳动纪律，改善劳动组织，调动施工人员积极性，发挥智能，挖掘潜力，吸取合理化建议，节约劳动的消耗，从而全面提高劳动生产率。（3） 节约材料消耗加强材料的运输、使用、回收环节，搞好运输衔接，避免二次搬运，加强材料管理，有计划地、合理地、积极地进行材料的综合利用和合理代用，防止大材小用、优材劣用，剩余边角料应及时回收，统一管理，建立限额领料制度，将责任落实到人。（4） 提高机械设备利用率在积极推广使用先进机具的同时，应降低机械费用开支，提高其利用率，合理组织施工机械的配套使用，充分发挥使用交通，同时应正确使用施工机械，减少合理费用。七、成品保护措施（1） 配管、穿线在土建抹灰完毕后进行安装，但消防设备必须在装修交工前安装，以免丢失损坏。（2） 管材不应大量集中在楼板上堆放，以免超载。（3） 已经配好的管路不得用做吊拉负荷及做支撑，也不得做蹬踩。（4） 报警设备安装时不得污染和损坏吊顶装饰面。（5） 刷防火涂料前先清理好周围环境，防止尘土飞扬，保持清洁，已做好防腐层的管路及设备之间要隔开，不得粘连，以免破坏防腐层。（6） 调试须检修设备时，注意其他设备，已免碰坏。八、计划进场的材料、机具配备：（1） 根据施工图纸提出材料计划，并按施工要求在规定时间内到达施工现场；（2） 由施工单位供应材料，要向建设单位提出采购清单和价格，审定认可后方能采购；（3） 采购的材料要符合现行国家标准，保证产品质量，合格证及各项检验证明书等文件必须齐备；（4） 主要材料供应计划表（见附表）；（5） 主要施工机具设备计划表（见附表）。九、施工平面布置（1） 做到统一规划，使之易于加强管理、方便生产和生活，在征得建设单位许可的情况下来确定各部位置。（2） 生产暂设：a. 工地周围地质坚硬道路通畅，适合大型车辆通行。b. 施工设备用电容量达到高峰时，其用电量为100KW，由建设单位给定电源点，敷设电缆按平面布置图连接到各配电箱和电焊机棚内。c. 材料库房箱门单独上锁。d. 加工场地内安放一台套丝机、一台无齿锯、一台台钻。十、保证工期的措施 1、 制定详细的施工进度计划，并按此执行。2、 任用称职的专业技术人员施工，选用业务熟炼的技术工人，激发员工的施工热情，加快施工进度。3、 机械配备齐全。4、 根据施工进度制定进场计划，以满足施工的需要，避免材料的不及时而影响工期。5、 组织机构总负责：李晓云李晓云负责：苗长征许占东6、 施工进度计划表（附后）十一、确保文明施工的技术组织措施1、 组织机构总负责：李晓云李晓云负责：苗长征许占东2、措施a. 现场办公室环境整洁，办公设备有充，有明显标志。现场划区管理，（材料区、设备区、半成品区、作业区等）施工通道畅通。b. 有文明施工宣传形式，建立健全各项管理制度，规整，并上墙公布。c. 生活及施工垃圾及时，做到工完料净，活完场清。d. 严禁随地大小便，保证现场卫生清洁。e. 施工人员言行文明，服装整洁，严禁穿拖鞋进入现场，树立良好风貌。f. 严禁酗酒、打架、无理取闹，对违反者必须严肃处理。十二、技术物资供应计划1、 主要施工机具设备计划表。2、 主要材料供应计划表。3、 劳动力需要计划表。主要施工机具设备计划表名称规格单位数量时间电动套丝机1/23/4台12010、10无齿锯台12010、10电焊机交流台22010、10台 钻小型台12010、10电 锤把32010、10电源线M5002010、10手把线M3002010、10手电钻把22010、10弯管器1/2”把42010、103/4”把22010、10劳动力需要计划序号工种人数起用时间1技术员32010、102质检员22010、103电工22010、104力工202010、105技工62010、10
