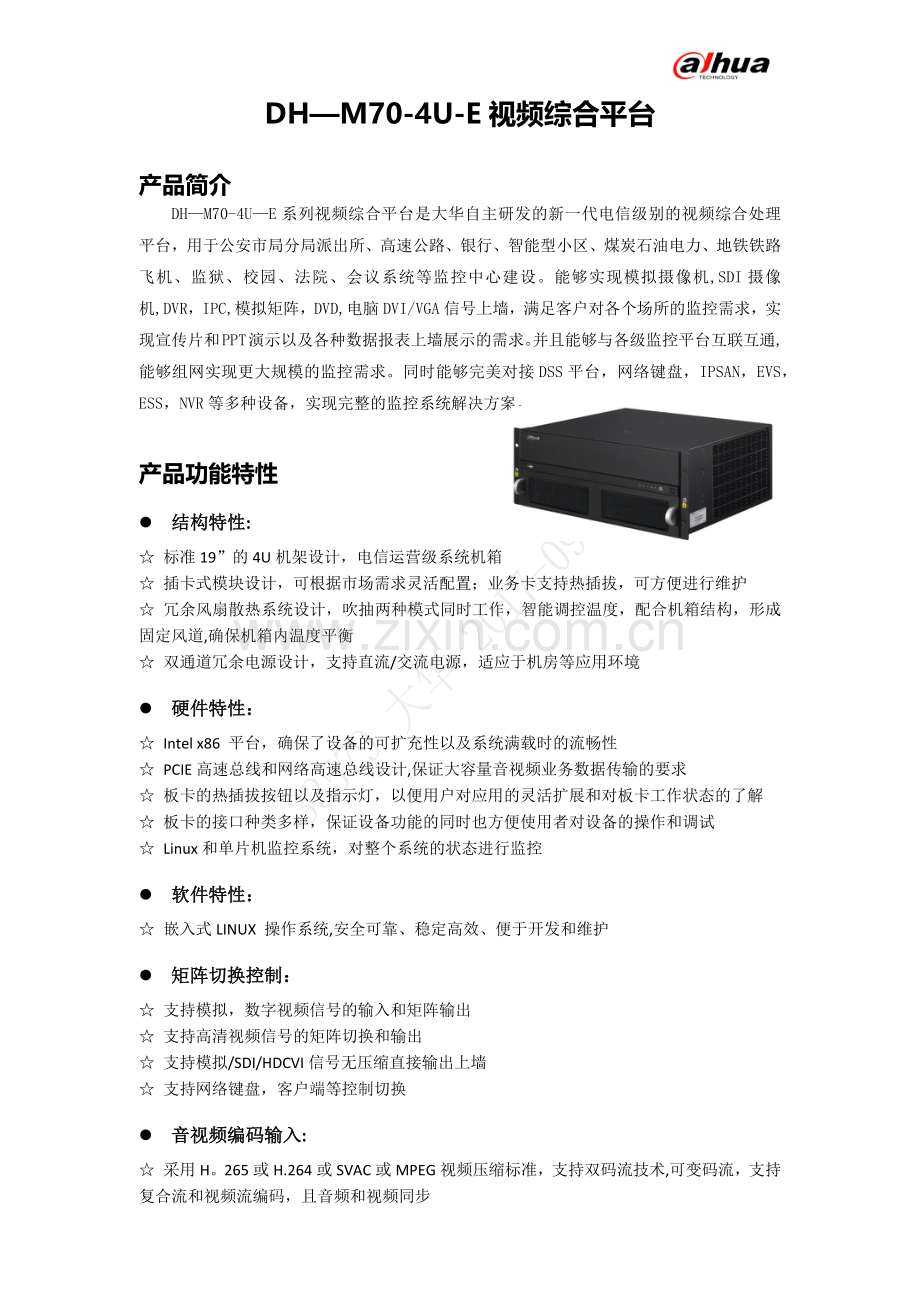

DH—M70-4U-E视频综合平台
产品简介
DH—M70-4U—E系列视频综合平台是大华自主研发的新一代电信级别的视频综合处理平台，用于公安市局分局派出所、高速公路、银行、智能型小区、煤炭石油电力、地铁铁路飞机、监狱、校园、法院、会议系统等监控中心建设。能够实现模拟摄像机,SDI摄像机,DVR，IPC,模拟矩阵，DVD,电脑DVI/VGA信号上墙，满足客户对各个场所的监控需求，实现宣传片和PPT演示以及各种数据报表上墙展示的需求。并且能够与各级监控平台互联互通,能够组网实现更大规模的监控需求。同时能够完美对接DSS平台，网络键盘，IPSAN，EVS，ESS，NVR等多种设备，实现完整的监控系统解决方案。
产品功能特性
l 结构特性:
☆ 标准19”的4U机架设计，电信运营级系统机箱
☆ 插卡式模块设计，可根据市场需求灵活配置；业务卡支持热插拔，可方便进行维护
☆ 冗余风扇散热系统设计，吹抽两种模式同时工作，智能调控温度，配合机箱结构，形成固定风道,确保机箱内温度平衡
☆ 双通道冗余电源设计，支持直流/交流电源，适应于机房等应用环境
l 硬件特性：
☆ Intel x86 平台，确保了设备的可扩充性以及系统满载时的流畅性
☆ PCIE高速总线和网络高速总线设计,保证大容量音视频业务数据传输的要求
☆ 板卡的热插拔按钮以及指示灯，以便用户对应用的灵活扩展和对板卡工作状态的了解
☆ 板卡的接口种类多样，保证设备功能的同时也方便使用者对设备的操作和调试
☆ Linux和单片机监控系统，对整个系统的状态进行监控
l 软件特性：
☆ 嵌入式LINUX 操作系统,安全可靠、稳定高效、便于开发和维护
l 矩阵切换控制：
☆ 支持模拟，数字视频信号的输入和矩阵输出
☆ 支持高清视频信号的矩阵切换和输出
☆ 支持模拟/SDI/HDCVI信号无压缩直接输出上墙
☆ 支持网络键盘，客户端等控制切换
l 音视频编码输入:

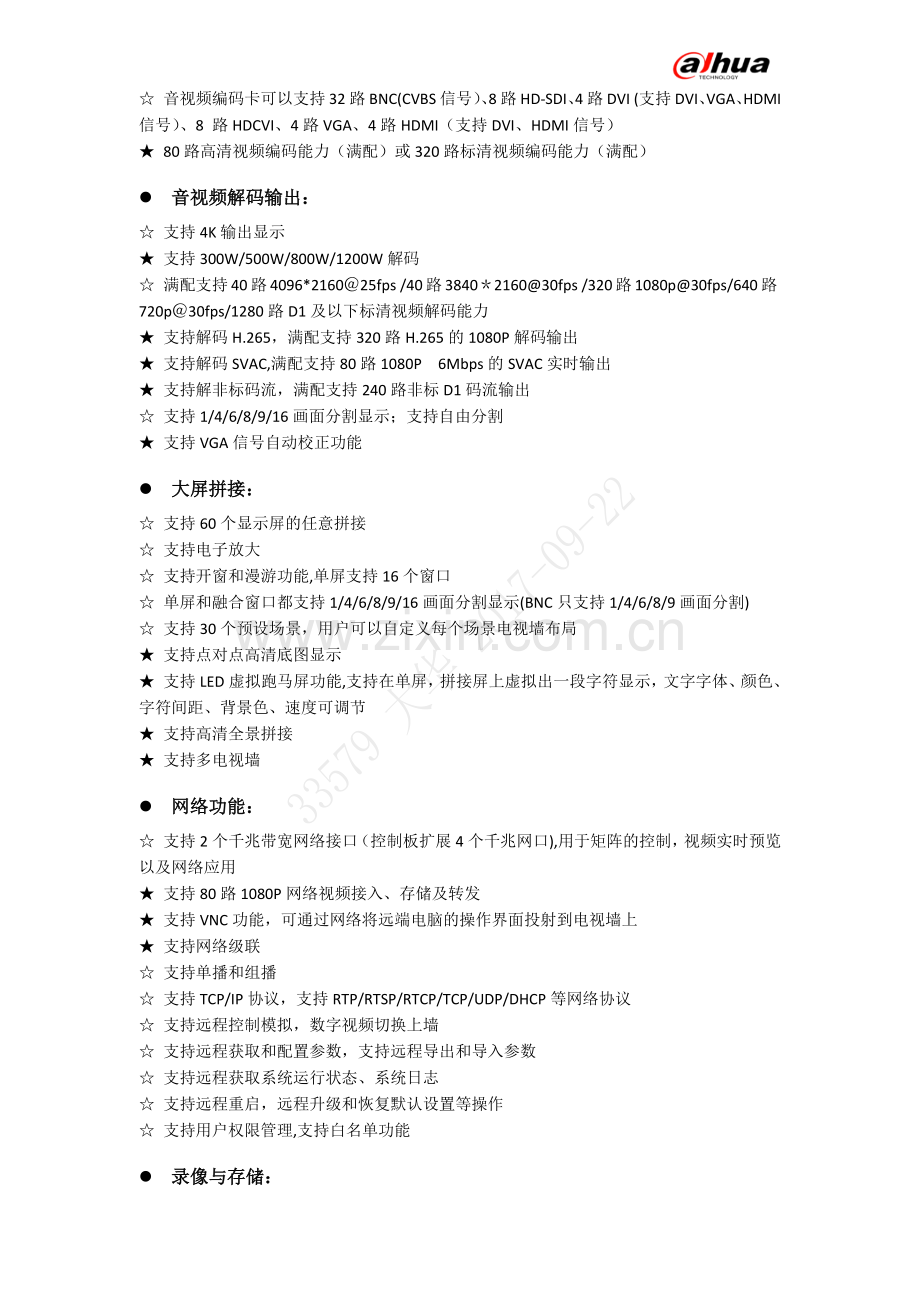

☆ 采用H。265或H.264或SVAC或MPEG视频压缩标准，支持双码流技术,可变码流，支持复合流和视频流编码，且音频和视频同步
☆ 音视频编码卡可以支持32路BNC(CVBS信号）、8路HD-SDI、4路DVI (支持DVI、VGA、HDMI信号）、8 路HDCVI、4路VGA、4路HDMI（支持DVI、HDMI信号）
★ 80路高清视频编码能力（满配）或320路标清视频编码能力（满配）
l 音视频解码输出：
☆ 支持4K输出显示
★ 支持300W/500W/800W/1200W解码
☆ 满配支持40路4096*2160＠25fps /40路3840＊2160@30fps /320路1080p@30fps/640路720p＠30fps/1280路D1及以下标清视频解码能力
★ 支持解码H.265，满配支持320路H.265的1080P解码输出
★ 支持解码SVAC,满配支持80路1080P 6Mbps的SVAC实时输出
★ 支持解非标码流，满配支持240路非标D1码流输出
☆ 支持1/4/6/8/9/16画面分割显示；支持自由分割
★ 支持VGA信号自动校正功能
l 大屏拼接：
☆ 支持60个显示屏的任意拼接
☆ 支持电子放大
☆ 支持开窗和漫游功能,单屏支持16个窗口
☆ 单屏和融合窗口都支持1/4/6/8/9/16画面分割显示(BNC只支持1/4/6/8/9画面分割)
☆ 支持30个预设场景，用户可以自定义每个场景电视墙布局
★ 支持点对点高清底图显示
★ 支持LED虚拟跑马屏功能,支持在单屏，拼接屏上虚拟出一段字符显示，文字字体、颜色、字符间距、背景色、速度可调节
★ 支持高清全景拼接
★ 支持多电视墙
l 网络功能：
☆ 支持2个千兆带宽网络接口（控制板扩展4个千兆网口),用于矩阵的控制，视频实时预览以及网络应用
★ 支持80路1080P网络视频接入、存储及转发
★ 支持VNC功能，可通过网络将远端电脑的操作界面投射到电视墙上
★ 支持网络级联
☆ 支持单播和组播
☆ 支持TCP/IP协议，支持RTP/RTSP/RTCP/TCP/UDP/DHCP等网络协议
☆ 支持远程控制模拟，数字视频切换上墙
☆ 支持远程获取和配置参数，支持远程导出和导入参数
☆ 支持远程获取系统运行状态、系统日志
☆ 支持远程重启，远程升级和恢复默认设置等操作
☆ 支持用户权限管理,支持白名单功能
l 录像与存储：
☆ 支持定时录像、移动侦测录像
☆ 支持录像的预录与延时
☆ 支持冗余录像
☆ 支持录像文件的锁定与解锁
☆ 支持硬盘盘组管理
☆ 支持IPSAN、ISCSI标准网络协议存储，支持NVR、EVS等网络集中存储方式
l 特色功能：
★ 支持平台功能，通过选配平台卡能够实现平台一体机对设备进行统一管理
l 其他：
☆ 完备的操作、报警、异常及信息日志记录，方便用户和技术人员的维护
☆ 完善的用户权限管理和存储管理，权限可细化到通道及单个硬盘,使设备的性能更人性化
☆ 多用户、多种客户端登录，方便用户随时随地对监控画面的预览和管理
产品参数
型号　
DH-M70—4U—E
系统参数
主处理器
64位四核处理器
操作系统
嵌入式LINUX
总线
PCI-E总线
卡槽
12个（1个主控板槽位,1个控制板槽位，10个视音频业务板槽位）
所有业务卡支出混插
主机箱
支持双电源，主控板，PCI—E总线背板，智能温控风扇
音视频编码输入卡
DH-VEC0404HD—M70
（DVI-I接口)
视频输入接口
DVI—I接口，标配转接头支持VGA；支持VGA、DVI、HDMI信号接入
编码格式
H.264/MPEG4
编码能力
单板4路1080P，支持1080P/720P/UXGA/SXGA+ /SXGA/XGA/SVGA/VGA分辨率，支持VGA、YPbPr逐行分量信号，支持RGBHV以及SOG信号
　DH—VEC0404HH-M70
（HDMI接口）
编码能力
单板4路1080P，支持1080P/720P/UXGA/SXGA+ /SXGA/XGA/SVGA/VGA分辨率
音频输入接口
无接口,HDMI接口自带音频
网络视频
编码标准
H.264/MPEG4/ONVIF/PISA
传输协议
TCP/UDP/RTP/RTSP/RTCP
接入设备
IPC，DVR，NVS，NVR，视频矩阵
视频分辨率
1200W/800W/500W/300W/1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF
DH-VEC3204FB-M70
（模拟视频）
视频输入接口
BNC （1。0VP-P，阻抗：75Ω)
信号制式
PAL/NTSC自适应
编码格式
H。264/MPEG4
编码能力
单板32路960H/D1
低速数据接口
2路RS485接口，支持主流球机云台协议
DH—VEC0804HC-M70
（HDCVI)
视频输入接口
BNC （1。0VP—P,阻抗：75Ω）
音频输入接口
BNC （1。0VP—P,阻抗：75Ω）（HDCVI信号内嵌音频,同轴传输）
信号制式
HDCVI，支持同轴反控
编码格式
H。264/MPEG4
编码能力
单板8路1080P/720P
DH—VEC0404US-M70
(3G—SDI高清视频)
视频输入接口
BNC（1.0VP—P,阻抗：75Ω)
信号制式
3G-SDI标准
编码格式
H。264/MPEG4
编码能力
单板4路1080P@60fps
低速数据接口
2路RS485接口，支持主流球机云台协议
DH-VEC0804HS-M70
（HD-SDI高清视频）
视频输入接口
BNC(1。0VP—P,阻抗：75Ω)
信号制式
HD-SDI标准 1.485Gbps
编码格式
H。264/MPEG4
编码能力
单板8路1080P
低速数据接口
2路RS485接口,支持主流球机云台协议
音视频解码输出卡
DH—VDC0605H-M70
（HDMI)
解码输出
6路HDMI视频接口
支持4K输出显示（4路支持4K,2路支持1080p）
解码能力
支持8路3840*2160＠30fps ,32路1080p＠30fps(H。264、H.265）,72路720p@30fps,150路D1解码
H。265解码
支持32路1080P的H.265解码
SVAC解码
支持8路1080P的SVAC解码
非标解码
支持24路非标D1码流解码
解码分辨率
支持解码分辨率4096*2160@30fps，3840*2160@30fps，1920＊1080P＠60fps，1280＊1024P@60fps,1280*720P＠60fps,1024*768P@60fps等
音频输出
6路HDMI接口，音频内嵌
画面分割
1/4/6/8/9/16画面分割
存储卡
DH—VS0201R—M70
存储能力
支持2个SAS 盘柜，支持最大48块4T硬盘,或者支持24个RAID，支持72路1080P写/8路1080P读的能力
接口
2路miniSAS接口
Raid模式
支持raid0/1/5/6/10模式
矩阵交换能力
矩阵交换
视频源
模拟摄像机,数字摄像机，IPC，DVR,NVS，NVR等视频源接入
IP高清矩阵交换
满配支持2048个IP接入,支持160路1080P,360路720P，640路D1网络视频矩阵交换
大屏融合控制
解码卡大屏拼接
拼接能力
满配支持40块大屏拼接
大屏功能
支持拼接缩放/视频融合/漫游/开窗/层叠
输入源
高清和标清，数字和模拟视频任意组合，混合显示
输出接口
DVI-I接口（不支持转模拟接口）
控制方式
本机支持外接显示器与鼠标，自带操作界面，同时支持PC客户端或网络键盘。
主控控制接口
网络接口
6个RJ45接口（主控2个RJ45，控制板扩展4个RJ45），支持1000M网络
串口
4个RS-232接口(4个RJ45）用于参数配置，设备维护，透明通道
1个RS—485接口,支持主流球机云台协议
USB接口
2个USB2。0接口，1个USB3。0接口
　其他

交流电源：100～120V AC,200～240V AC
功耗
≤600W
工作温度
—10℃－＋55℃
工作湿度
10％－90％ 86kpa－106kpa
尺寸(mm）
4U：19英寸4U机箱
482.6mm（宽)＊496mm（深) ＊177。8mm （高）
重量
≤25Kg (满配)
M70-E平台卡技术参数(一台M70-E主机最多可插4块平台卡）：
设备型号　
DH-BC9500-DSS、DH—BC9500-MTS
硬件接口
网口管理
4个RJ45接口，支持10M/100M/1000M网络,2个万兆光口
USB接口
4个USB 3。0接口
VGA 输出口
1个VGA接口
HDMI输出口
1个HDMI输出口
串行接口
1个标准RS—232接口
设备能力
内存处理
Intel（至强）处理器,8GB内存DDR3—1600，1TB 2.5寸企业级硬盘
接入能力
2000台 IP视频编码设备（可软件实现扩展)，500个设备
转码能力
16 路 D1/32CIF或 8 路 720P或 4路 1080P
转发能力
支持绑定模式及1000M码流转发
存储能力
支持700M拉流ipsan存储，ISCSI网络存储
热备份
支持双机热备和N+M备份
级联能力
支持本级20个堆叠和上下5级级联部署
接入和输出方式
输入方式
支持的有Onvif，GB28181，RTSP协议接入
输出方式
软件暂时不支持
视频转码参数
输出编码格式
DAV
输出封装格式
RTP+DAV
输出分辨率
QCIF～1080P，支持降分辨率输出
输出码率
不支持
输出帧率
1~25
业务应用
控制方式
支持B/S、C/S客户端，以及Iphone、Ipad、Andriod等移动端应用
地图模式
支持光栅、在线/离线GIS等多种地图模式
视频播放
支持RTMP协议,支持flv视频直播（可以用来控标和演示，现阶段不建议项目使用）
主动注册
支持主动注册重定向，实现主动注册设备动态负载均衡
视频诊断
自带视频质量诊断,以分析图像的亮度、偏色、对比度、清晰度、视频丢失等属性，并图形化展示统计结果
设备管理
支持自定义业务树，可生成多种组织结构业务树,可任意调整通道等节点的排列顺序
二次开发
支持二次开发,提供平台SDK开发包
录像回放
实时预览中，支持即时回放
支持秒级存储及回放,确保可回放设备断网/断电前一秒录像
存储解耦
支持存储解耦，当业务服务器宕机时，存储服务器存储不受影响
录像补录
支持录像定时补录
录像锁定
支持录像锁定及解锁：对于重要录像进行锁定，防止覆盖
其他参数
电源
机箱供电
功耗
≤ 90W
工作温度
0℃－＋50℃
工作湿度
10％－90％ 86kpa－106kpa
尺寸
4U：19英寸4U机箱  482。6mm（宽)*496mm（深） ＊177。8mm （高)
重量
≤ 3kg
系统板卡介绍＆大华物料号
模块
名称
型号
说明
DH—M70-4U-E机箱
（4U标配)
主机机箱
DH-M70-4U-E
19”标准4U机箱，包含主控板和1个电源模块，搭配10个假面板（支持2个电源）
冗余电源模块
冗余电源
DH-PSU680—M70
680W 80PLUS金牌冗余电源
音视频编码输入卡（选配)
32路CVBS编码卡
DH—VEC3204FB—M70
32路标清视频输入，BNC接口,使用16路辫子线转接
8路HDCVI编码卡
DH-VEC0804HC-M70
8路HDCVI信号输入， BNC接口
4路DVI编码卡
DH-VEC0404HD-M70
4路高清视频输入，DVI—I接口（标配4个VGA转接头，如需转接HDMI，需要外购转接头)
4路SDI编码卡
DH—VEC0404US—M70
4路3G-SDI高清视频输入，BNC接口
8路SDI编码卡
DH—VEC0804HS-M70
8路HD-SDI高清视频输入，BNC接口
4路HDMI编码卡
DH—VEC0404HH-M70
4路高清视频输入，HDMI接口
音视频解码输出卡（选配)
6路4K高清HDMI解码卡
DH-VDC0605H—M70
支持H.265硬解
32路1080P的H。265解码
4K解码输出
6路HDMI1.4接口
功能扩展卡
RAID卡
DH—VS0201R—M70
2路miniSAS接口，支持扩展4个扩展柜
平台主板卡
DH-BC9500—DSS
4个RJ45接口，支持10M/100M/1000M网络,2个万兆光口
4个USB 3。0接口
1个VGA接口
1个HDMI输出口
1个标准RS-232接口
平台流媒体卡
DH—BC9500—MTS

典型应用

机箱正面接口图

机箱背面接口图
