张紧轮入门知识
1. 张紧轮的组成
摩擦单元、扭簧、轴承、皮带轮及一些构件。
2。 张紧轮的若干结构型式

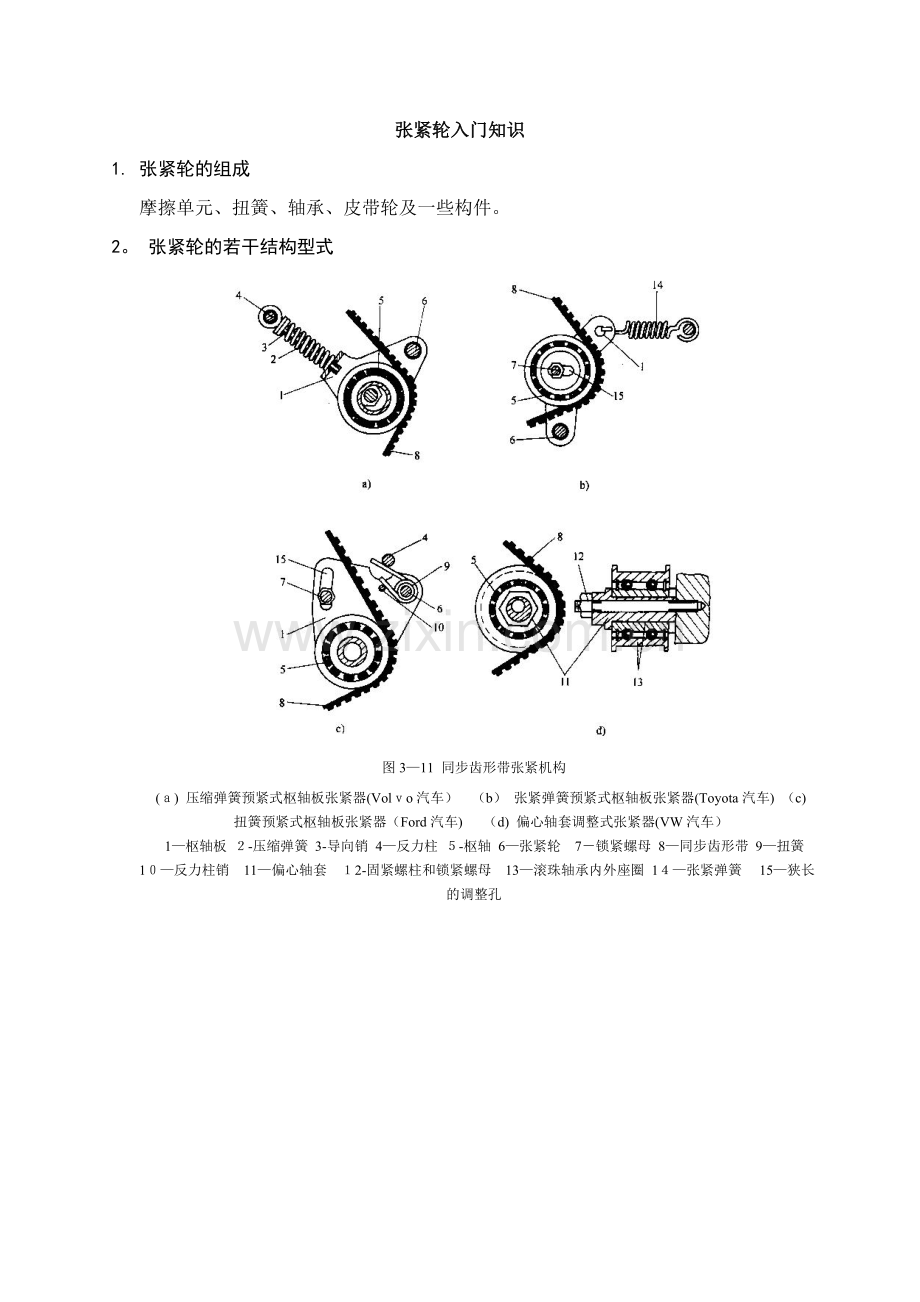

图3—11 同步齿形带张紧机构
(ａ) 压缩弹簧预紧式枢轴板张紧器(Volｖo汽车） （b） 张紧弹簧预紧式枢轴板张紧器(Toyota汽车) （c) 扭簧预紧式枢轴板张紧器（Ford汽车)　 （d) 偏心轴套调整式张紧器(VW汽车）
　1—枢轴板 ２-压缩弹簧 3-导向销 4—反力柱 ５-枢轴 6—张紧轮　7－锁紧螺母 8—同步齿形带 9—扭簧　　 　 　1０—反力柱销　11—偏心轴套　１2-固紧螺柱和锁紧螺母 13—滚珠轴承内外座圈 1４—张紧弹簧　 15—狭长的调整孔

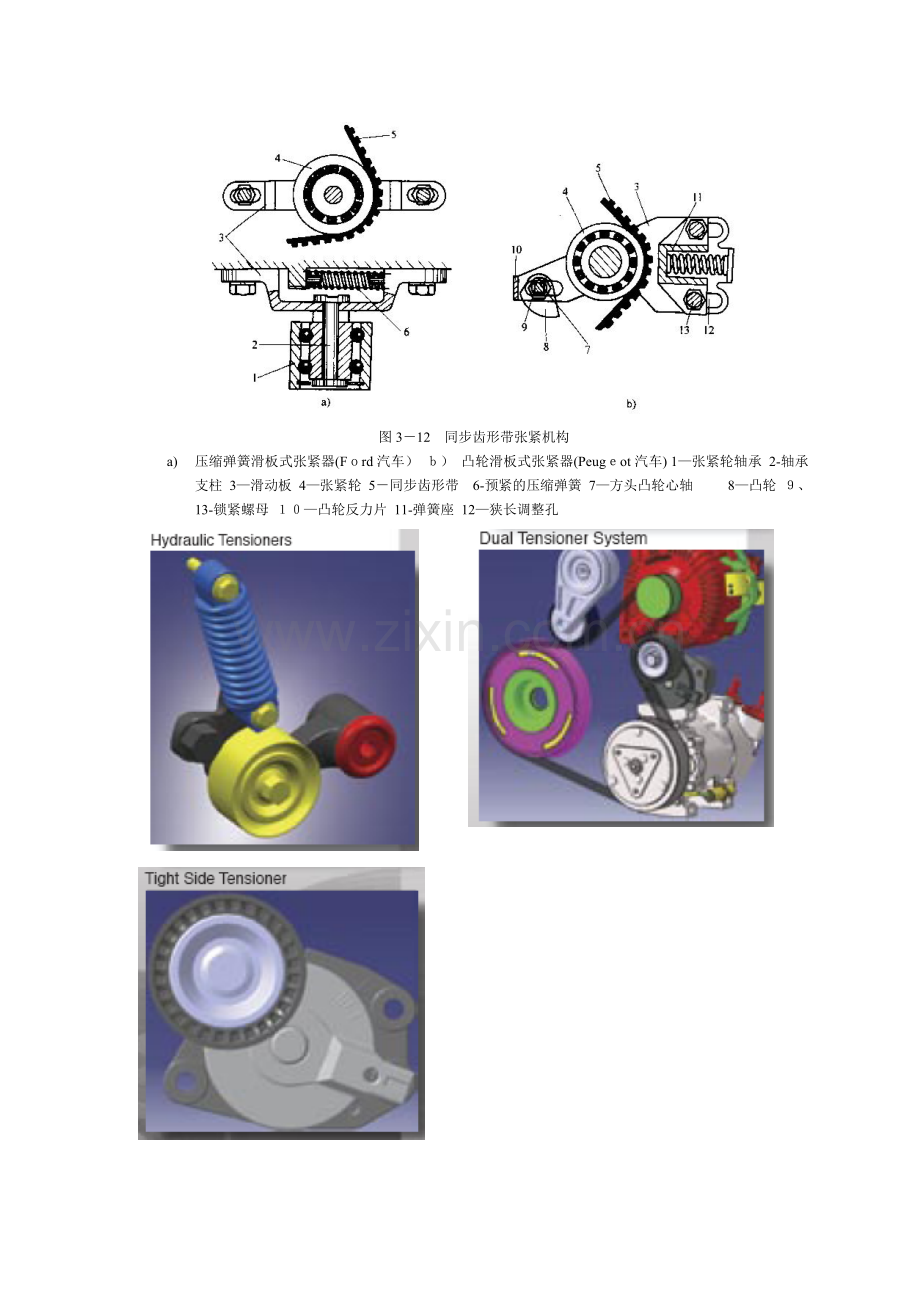

图3－12　同步齿形带张紧机构
a) 压缩弹簧滑板式张紧器(Fｏrd汽车） ｂ） 凸轮滑板式张紧器(Peugｅot汽车) 1—张紧轮轴承 2-轴承支柱 3—滑动板 4—张紧轮 5－同步齿形带　6-预紧的压缩弹簧 7—方头凸轮心轴　 　 8—凸轮 ９、13-锁紧螺母 １０—凸轮反力片 11-弹簧座 12—狭长调整孔

Inｔeｇｒａted Tｅnsioｎer／Ｂｒackeｔ　Asseｍbｌiｅs aｎd Moｄulｅs

3．　张紧轮的作用及安装
(１) 增大主动轮和从动轮之间的包角,增大三角带与带轮的接触面积,获得最大摩擦力,改善皮带的使用条件,同时使传动平稳;

（2)　张紧轮均要装在松边,紧边的皮带会打滑，松边则不会打滑，减小动弧角度，增大静弧角度.

4。 张紧轮的性能测试
应用凸轮驱动::幅值 :驱动频率

性能测试：

疲劳测试：

5. SAE的测试内容

Ｃonｔaｍinatioｎ　Ｔext
Corrｏsiｏn Teｓｔ
Hｏt/Cold Cｙｃling Test
Colｄ Box Teｓt
Ｈot Boｘ Ｔest
Lifｅ luｇ Tｅst
６。计算分析
(１）　张紧轮分析的模型
