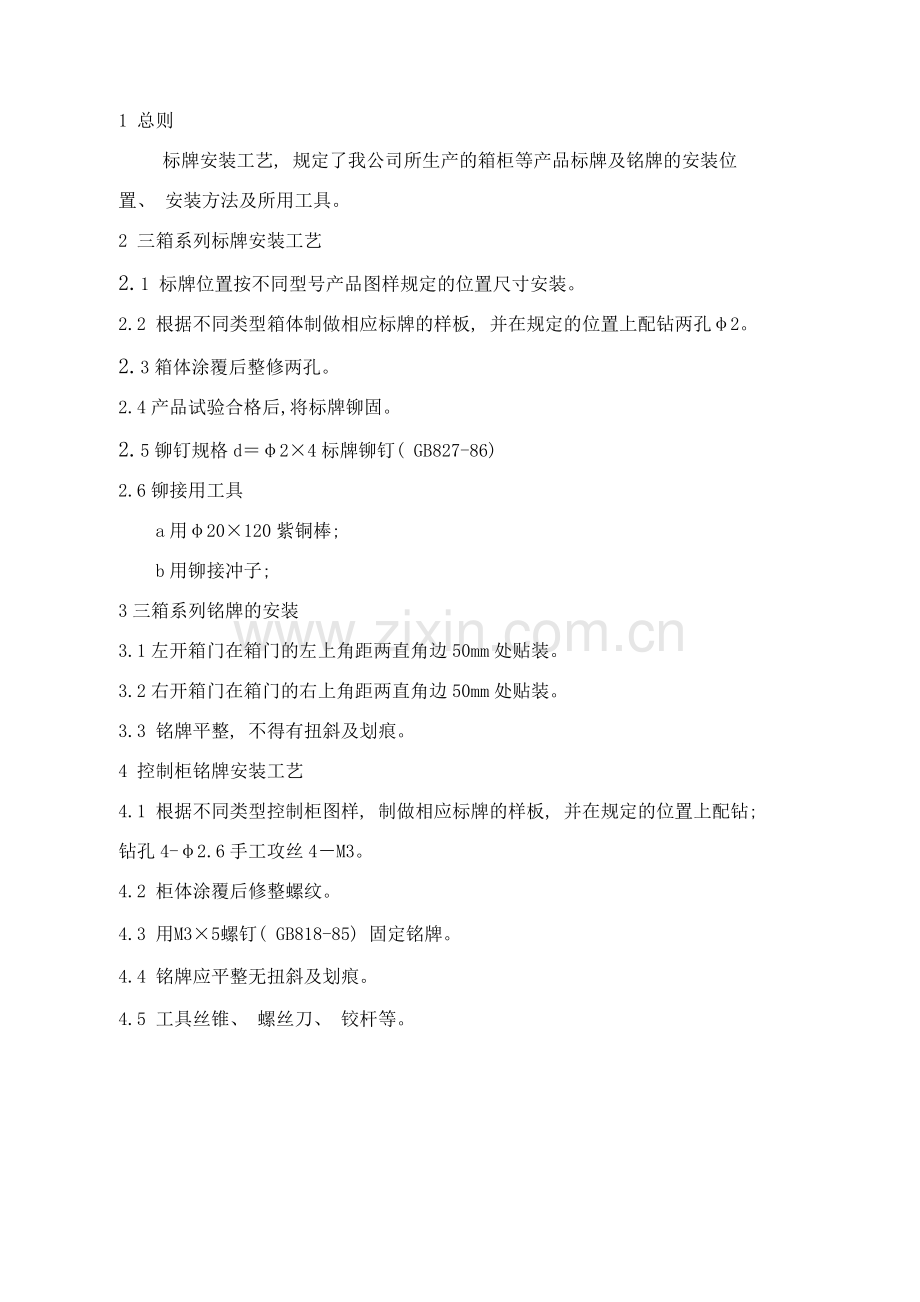

1 总则
标牌安装工艺, 规定了我公司所生产的箱柜等产品标牌及铭牌的安装位置、 安装方法及所用工具。
2 三箱系列标牌安装工艺
2. 1 标牌位置按不同型号产品图样规定的位置尺寸安装。
2.2 根据不同类型箱体制做相应标牌的样板, 并在规定的位置上配钻两孔φ2。
2. 3箱体涂覆后整修两孔。
2.4产品试验合格后,将标牌铆固。
2. 5铆钉规格d＝φ2×4标牌铆钉( GB827-86)
2.6铆接用工具
a用φ20×120紫铜棒;
b用铆接冲子;
3三箱系列铭牌的安装
3.1左开箱门在箱门的左上角距两直角边50mm处贴装。
3.2右开箱门在箱门的右上角距两直角边50mm处贴装。
3.3 铭牌平整, 不得有扭斜及划痕。
4 控制柜铭牌安装工艺
4.1 根据不同类型控制柜图样, 制做相应标牌的样板, 并在规定的位置上配钻; 钻孔4-φ2.6手工攻丝4－M3。
4.2 柜体涂覆后修整螺纹。
4.3 用M3×5螺钉( GB818-85) 固定铭牌。
4.4 铭牌应平整无扭斜及划痕。
4.5 工具丝锥、 螺丝刀、 铰杆等。

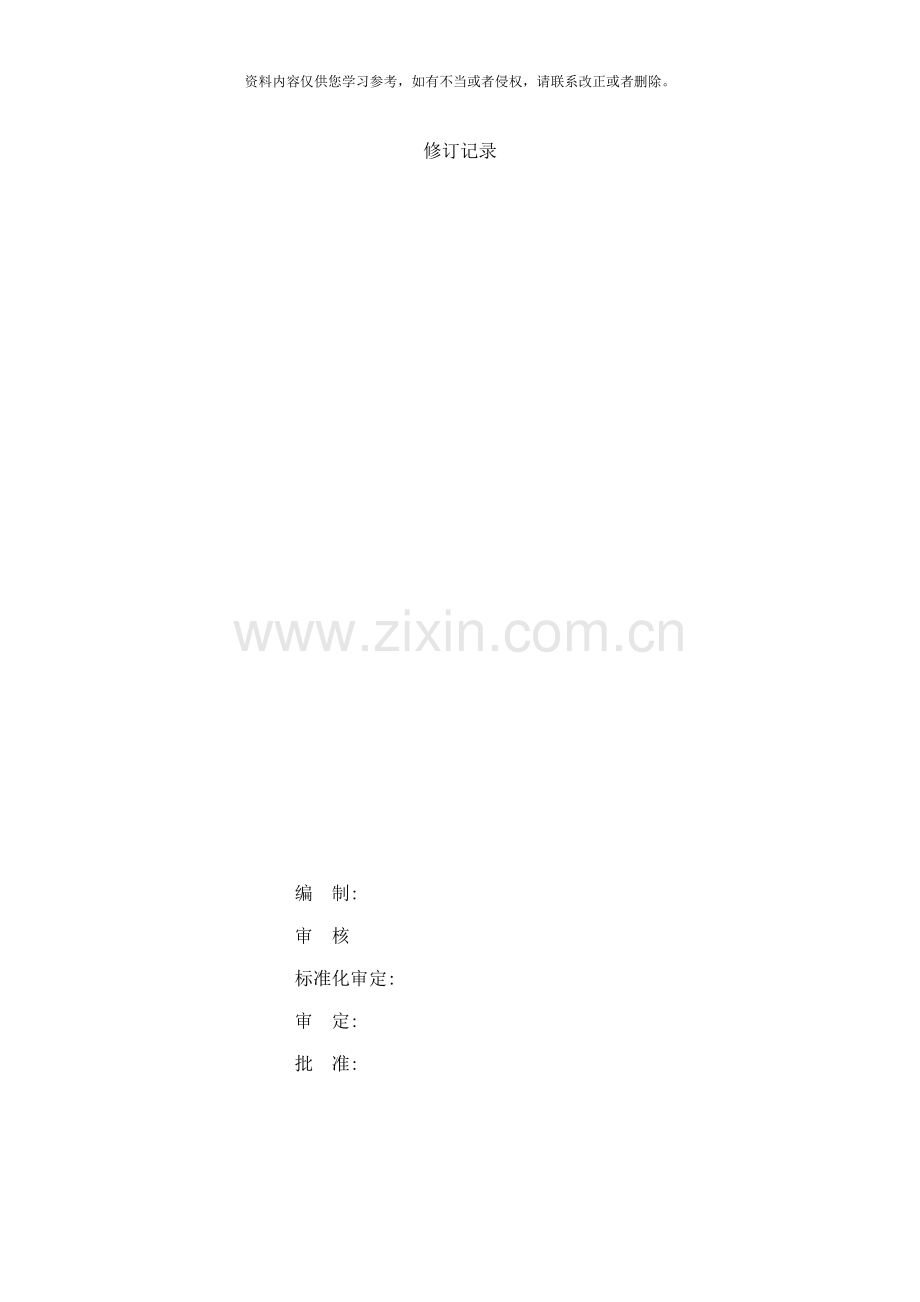

修订记录

编 制:
审 核
标准化审定:
审 定:
批 准:
