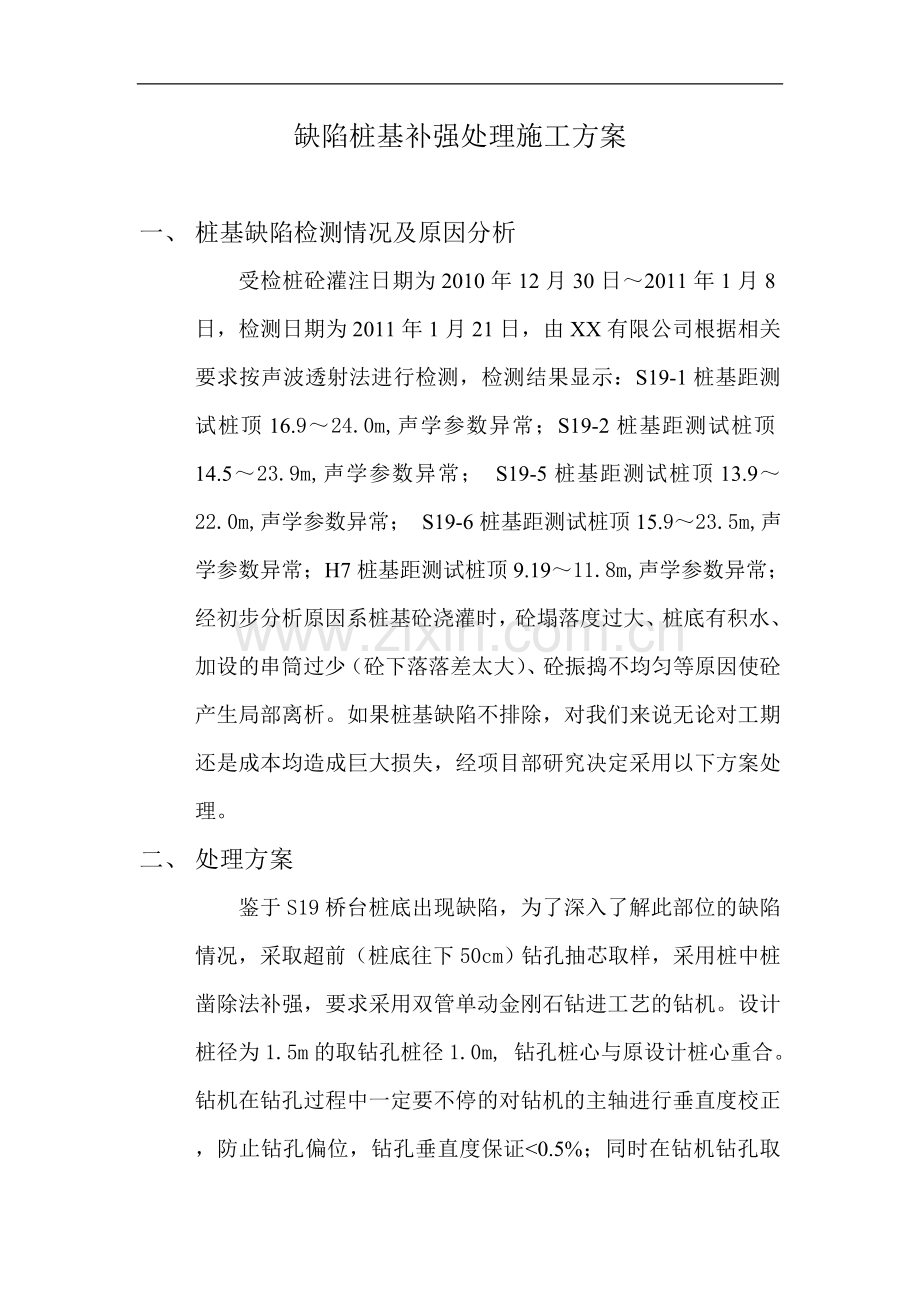

质量缺陷桩基补强处理施工方案.doc

缺陷桩基补强处理施工方案一、 桩基缺陷检测情况及原因分析受检桩砼灌注日期为2010年12月30日2011年1月8日，检测日期为2011年1月21日，由XX有限公司根据相关要求按声波透射法进行检测，检测结果显示：S19-1桩基距测试桩顶16.924.0m,声学参数异常；S19-2桩基距测试桩顶14.523.9m,声学参数异常； S19-5桩基距测试桩顶13.922.0m,声学参数异常； S19-6桩基距测试桩顶15.923.5m,声学参数异常；H7桩基距测试桩顶9.1911.8m,声学参数异常；经初步分析原因系桩基砼浇灌时，砼塌落度过大、桩底有积水、加设的串筒过少（砼下落落差太大）、砼振捣不均匀等原因使砼产生局部离析。如果桩基缺陷不排除，对我们来说无论对工期还是成本均造成巨大损失，经项目部研究决定采用以下方案处理。二、 处理方案鉴于S19桥台桩底出现缺陷，为了深入了解此部位的缺陷情况，采取超前（桩底往下50cm）钻孔抽芯取样，采用桩中桩凿除法补强，要求采用双管单动金刚石钻进工艺的钻机。设计桩径为1.5m的取钻孔桩径1.0m, 钻孔桩心与原设计桩心重合。钻机在钻孔过程中一定要不停的对钻机的主轴进行垂直度校正，防止钻孔偏位，钻孔垂直度保证0.5%；同时在钻机钻孔取芯过程中，对每节砼芯样进行认真分析总结，密切关注芯样的变化情况。完全清除缺陷部分后，重新布设钢筋笼（钢筋根数和原桩同，规格大一型号，设置于缺陷部分并锚入缺陷砼以上2m）和声测管，最后浇筑C35膨胀砼至填满整个桩孔，在砼灌注前注意仔细清孔，使孔内无沉渣及积水，在砼灌注时，应加设串筒，串筒下口至砼面高度不超过2m，分层浇筑砼厚度不超过50cm，并用振捣棒振捣密实，在灌注过程中必须每灌注2m3左右测一次混凝土面上升的高度，确定每段桩体的充盈系数，确保桩身混凝土的充盈系数必须大于1.0。待新浇砼达到强度和龄期后，按声波透射法进行检测，如检测桩身砼均匀性很好，桩身密实完成，完全满足使用要求，再进行下道工序施工。另外，将S19承台下土部分作换填处理，地基承载力不低于300KPa；清除承台下基岩以上的土，再用C30砼浇筑至垫层，使承台下地基与桩基共同受力。对于H7桩基，质量缺陷在桩中上部，处理方法为：先凿除缺陷以上的桩基砼，原有桩基主筋尽量保留，如保留不了，重新布设钢筋笼（钢筋根数及规格和原桩相同，主筋与原桩主筋相互错开焊接连接）和声测管，最后浇筑膨胀C35砼至填满整个桩孔，砼浇筑同上。三、处理方案示意图1、S19桥台桩处理示意图 2、H7桩处理示意图
