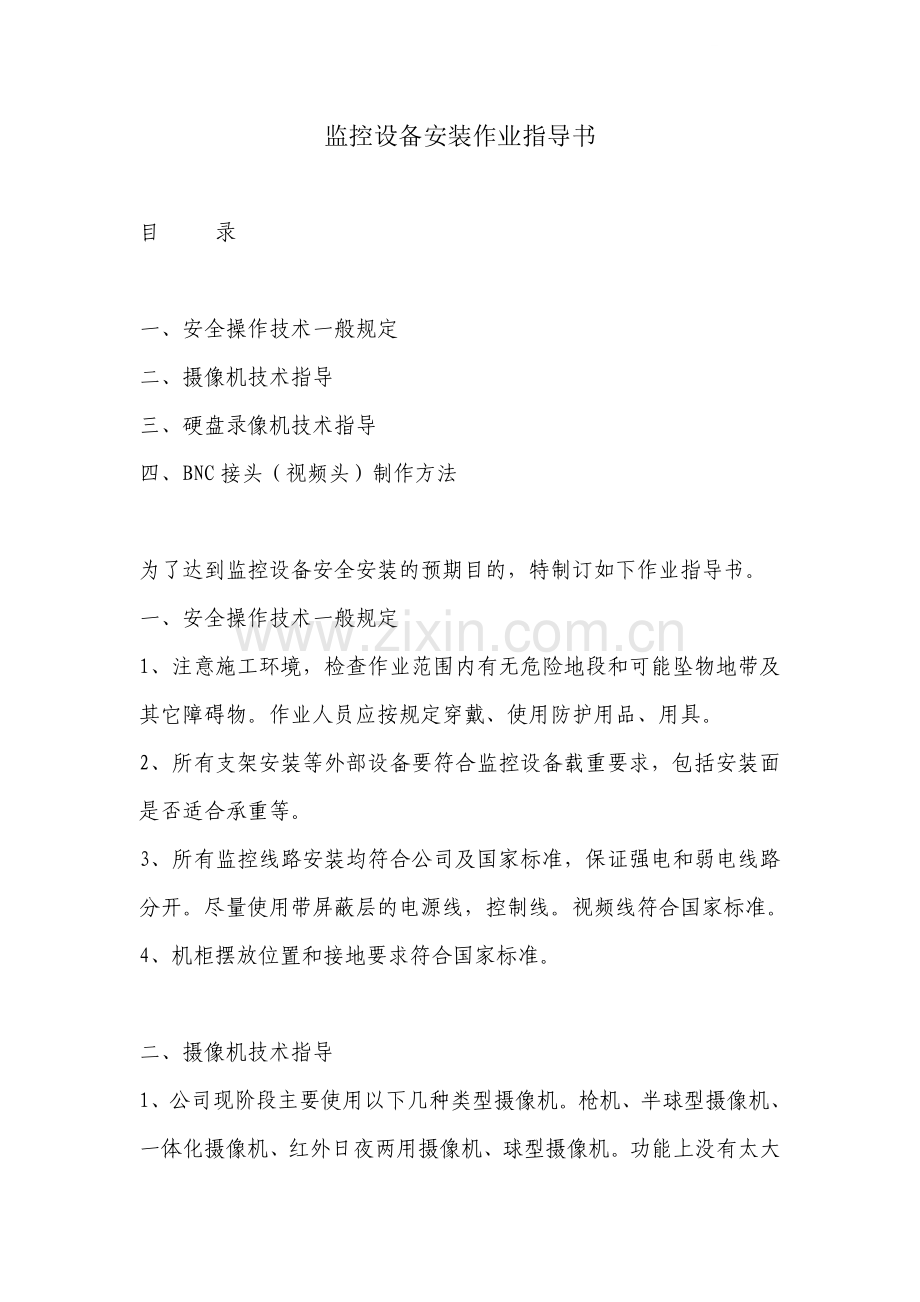

监控设备安装作业指导书.doc

监控设备安装作业指导书目 录一、安全操作技术一般规定二、摄像机技术指导三、硬盘录像机技术指导四、BNC接头（视频头）制作方法为了达到监控设备安全安装的预期目的，特制订如下作业指导书。一、安全操作技术一般规定1、注意施工环境，检查作业范围内有无危险地段和可能坠物地带及其它障碍物。作业人员应按规定穿戴、使用防护用品、用具。2、所有支架安装等外部设备要符合监控设备载重要求，包括安装面是否适合承重等。3、所有监控线路安装均符合公司及国家标准，保证强电和弱电线路分开。尽量使用带屏蔽层的电源线，控制线。视频线符合国家标准。4、机柜摆放位置和接地要求符合国家标准。二、摄像机技术指导1、公司现阶段主要使用以下几种类型摄像机。枪机、半球型摄像机、一体化摄像机、红外日夜两用摄像机、球型摄像机。功能上没有太大区别，设备选型上主要是看安装区域适合安装哪种类型。 2、各类型摄像机优缺点l 枪机：价格便宜，但不具备变焦和旋转功能，只能完成一个角度固定距离的监视、隐蔽性较差； l 半球型摄像机：具有一定的隐蔽，同时外形小巧、美观，可以吊装在天花板上，弥补了枪机的某些不足； l 一体化摄像机：内置镜头、可以自动聚焦，对镜头控制方便，安装和调试简单； l 红外日夜两用摄像机：将摄像机、防护罩、红外灯、供电散热单元综合成为一体的摄像设备，具有夜视距离远、隐蔽性强、性能稳定等优点； l 球型摄像机：集一体机化摄像机和云台于一身的设备，另外具有快速跟踪、360水平旋转、无监视盲区和隐私区域遮蔽等特点和功能； 三、硬盘录像机技术指导1、 安装硬盘 l 安装工具 十字螺丝刀一把。 l 硬盘安装步骤 第一步：拧开机箱背部和侧部的螺丝，打开机箱盖板。 第二步：用螺丝将硬盘固定在硬盘架上。如果是安装下层硬盘，请先将上层架卸掉。 第三步：连接硬盘的数据线。 第四步：将电源线接入硬盘的电源接口 。 第五步：盖好机箱盖板，并将盖板的两侧和后部用螺丝固定。2、 硬盘录像机后面板说明4. 开机：若设备前面上的“POWER”键呈红色则说明电源接通，轻按“POWER”键，设备开始启动。5. 预览：设备开启后直接进入预览界面(默认为各通道自动切换)，此时可选择具体要监看的通道（10 路以下设备可直接按数字键进行选择，若10 路以上机器则必须同时按两个数字键才能切换到相应通道，如同时按0 2 切换到第2 通道，同时按1 2 则切换到第12 通道）或者按“多画面/PREV”键进行多画面分割监看。、6. 云台控制：通过【云台控制】键可进入云台控制操作界面。 云台控制状态下的控制键说明 方向控制： 【】、【】、【】、【】方向键；变倍控制： 【变倍+】或【主口/辅口】键；调整焦距： 【输入法】或【多画面】键； 调节光圈： 【编辑】或【云台控制】键；调预置点： 【录像】键 + 【数字键】；雨刷控制： 【主菜单】键；退出云台控制的操作界面 若需要进行其他功能操作，如回放、手动录像等操作，必须先退出云台控制 操作界面。按前面板的【退出】或【确认】键均可随时结束控制，同时返回到预览模式。7. 手动录像按设备前面板的“录像/REC”键，弹出登陆对话框，进行登陆。进入手动录像操作界面后，在各个通道是否可以启动录像的“启/停”状态用“”和“”标示，“”表示可以启用，“”表示不可启用。用户可根据自己的具体需要用“左/右”方向键移动到某通道“启/停”栏处，若此时标示为“”，按“确认”键就可启动该通道进行录像，同时该通道的“启/停”栏表示变为“”。同样的方法启动其他通道进行录像。若要停止某通道，选中某通道的“启/停”栏，把“”状态用“确认”键改为“”即可。8. 录像回放与备份在预览模式下按前面板的“放像/PLAY”键，进行登陆后操作。首先在回放界面中选择要回放的目标通道号，通过“上/下”键进行选择任一通道。“副通道”是指要两路回放时副通道与主通道同步回放，一般不选择。“文件类型”选择默认的“全部”。然后选择要查看录像资料的起止时间，最后移动活动框到“搜索文件”，按“确认/ENTER”键进行搜索。若存在符合条件的录像文件，则在“录像文件列表窗口”显示文件列表。在“录像文件列表窗口”中，使用“上/下”键将滚动条定位到要回放的那个文件，再按前面板的“确认/ENTER”键开始播放，按前面板的“ESC”键停止播放。在回放过程中若发现某段录像需要备份出来，则在列表窗口中给需要备份的文件作上选择标记，即在列表窗口中用“上/下”键移动需要备份的那个文件，然后按前面板的“编辑/EDIR”键，此时文件的选择标记就变成了“”，使用同样的方法对另外的要备份的文件作这样的标记，接着选择要备份的设备类型，在“存储设备”选项中选择要备份到的设备类型，移动活动框到“复制”按钮处，按前面板的“确认/ENTER”键开始备份。在文件复制过程中，屏幕上会有“正在复制文件”的提示框。复制完成后，屏幕上会有文件复制成功的提示框。9. 网络参数设置按设备或遥控器的“主菜单/MENU”登陆进入主菜单，然后选择进入“网络设置”子菜单。选择网卡类型，默认不用修改。通过“左/右”键将活动框移到“IP”一栏，按“编辑/EDIT”键，然后通过数字键输入要分配的IP 地址，如“192.168.1.64”，“端口号”和“掩码”默认即可不用修改，“网关”要输入设备所在局域网的网关，如“192.168.1.1”，“DNS”地址输入本地的常用DNS地址即可，其余都不必修改。最后保存设置，重启设备即可。10. 关机正常关机：通过菜单，进入“管理工具”，选择“关机”按钮进入关机对话框，选择“确认”则关机。通过连续按住3 秒以上设备前面板或遥控器的“POWER”键也可以正常关机。11. WEB 页浏览设置打开网页，首先在网页的“工具”一栏里选择打开“Internet 选项”，然后打开“安全”一栏，在本栏里点击“自定义级别”，把 “ActiveX 控件和插件”选项全部选择启用，然后点击“确定”，若有警告提示则选择“是”。最后点击“确定”，设置完成。以上步骤完成后在地址栏里输入主机的IP 地址，如,然后点击回车键即可出现登陆界面，在“用户名”一栏中输入(默认,可更改)用户名为“admin”，“密码”为“12345”，点击“登陆”键即可监看界面。进入监看界面后首先进行画面分割选择，如单路/四路/九路/十六路四种方式。然后单击分割画面，接着双击右侧通道列表，选择需要监看的通道。若是通过广域网监看多路，在网络状况不太好的情况下，可以更改通道传输方式，如将“主码流”改为“子码流”，这样可减轻网络延时带来的画面不流畅现象。四、BNC接头（视频头）制作方法l 免焊式BNC头制作方法第一步：剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。第二步：连接芯线用卡钳压插针购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。BNC芯线插针注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。第三步：装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;BNC接头本体第四步：压线完成后的BNC接头保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。BNC金属套筒l 焊接式BNC接头制作方法制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。第一步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。第二步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。第三步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。l 组装式BNC接头制作方法制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。
