液压与气压传动
模拟测试1
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。若Py＞Pj＞PL，减压阀阀口状态为：【D 】
A. 阀口处于小开口的减压工作状态
B. 阀口处于完全关闭状态，不允许油流通过阀口
C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀
D. 阀口处于全开启状态，减压阀不起减压作用
2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是 【 D 】
A. 齿轮啮合线处的间隙 B. 泵体内壁（孔）与齿顶圆之间的间隙
C. 传动轴与轴承之间的间隙 D. 齿轮两侧面与端盖之间的间隙
3.影响液压泵容积效率下降的主要原因【 D 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【 B 】
A. 1 B. C. D. 2
5.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【 C 】
A. 改变工作压力 B. 调节流量调节螺钉
C. 调节弹簧预压缩量 D. 更换刚度不同的弹簧
6. 流经固定平行平板缝隙的流量与缝隙值的（ A ）成正比。 【 】
A. 一次方 B. 1/2次方 C. 二次方 D. 三次方
7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【 A 】
A. 5MPa B. 10MPa C. 15MPa D. 20MPa

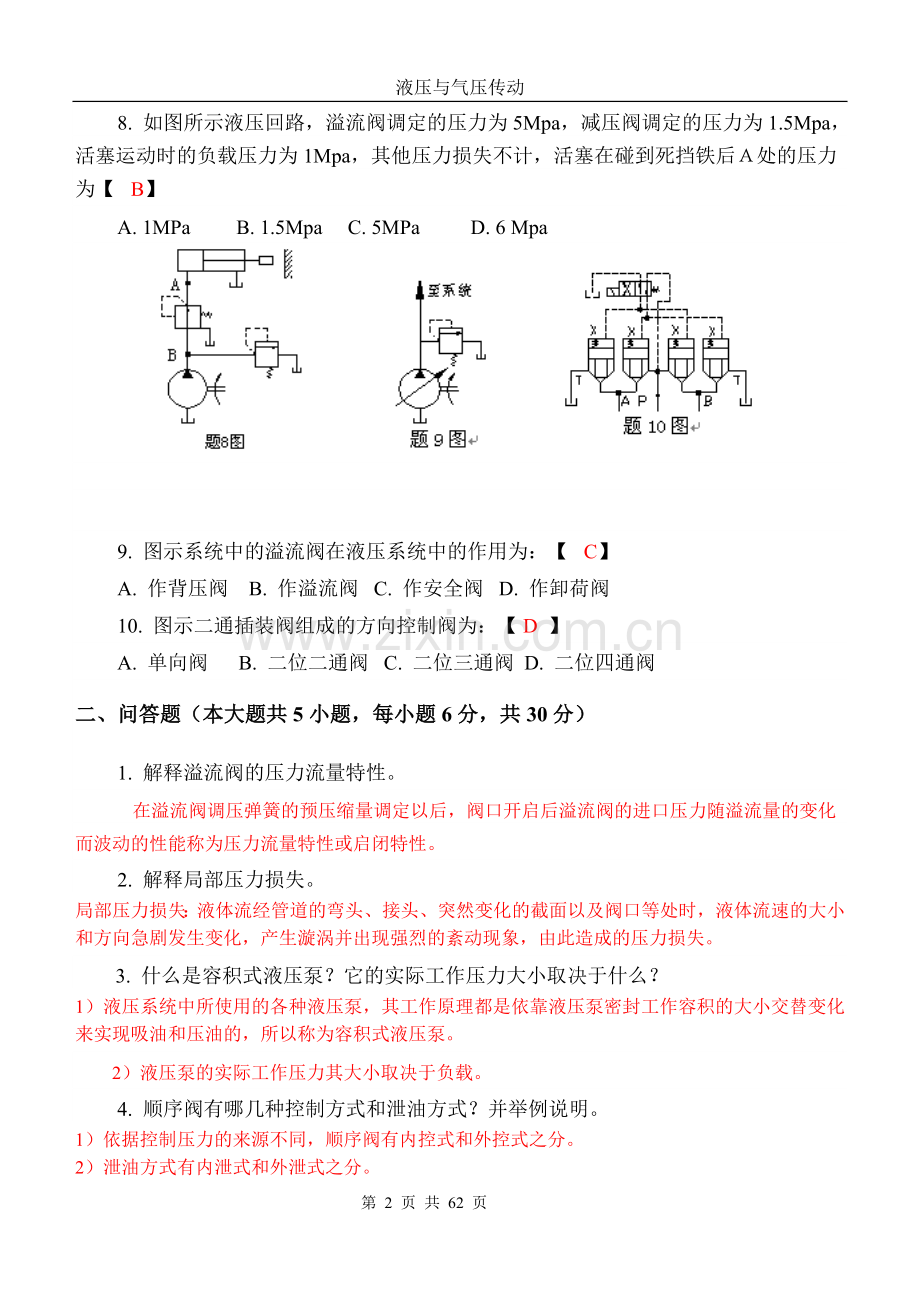

8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【 B】
A. 1MPa B. 1.5Mpa C. 5MPa D. 6 Mpa
9. 图示系统中的溢流阀在液压系统中的作用为：【 C】
A. 作背压阀 B. 作溢流阀 C. 作安全阀 D. 作卸荷阀
10. 图示二通插装阀组成的方向控制阀为：【 D 】
A. 单向阀 B. 二位二通阀 C. 二位三通阀 D. 二位四通阀
二、问答题（本大题共5小题，每小题6分，共30分）
1. 解释溢流阀的压力流量特性。
在溢流阀调压弹簧的预压缩量调定以后，阀口开启后溢流阀的进口压力随溢流量的变化而波动的性能称为压力流量特性或启闭特性。
2. 解释局部压力损失。
局部压力损失：液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失。
3. 什么是容积式液压泵？它的实际工作压力大小取决于什么？
1）液压系统中所使用的各种液压泵，其工作原理都是依靠液压泵密封工作容积的大小交替变化来实现吸油和压油的，所以称为容积式液压泵。
2）液压泵的实际工作压力其大小取决于负载。
4. 顺序阀有哪几种控制方式和泄油方式？并举例说明。
1）依据控制压力的来源不同，顺序阀有内控式和外控式之分。
2）泄油方式有内泄式和外泄式之分。
3）例如：内控式顺序阀是压力内部控制，外部泄油。
外控式顺序阀是压力外部控制，外部泄油。
顺序阀作卸压阀用时，压力外部控制，内部泄油。
5. 何谓换向阀的“位”和“通”？并举例说明。
1）换向阀是利用阀芯在阀体中的相对运动，使阀体上的油路口的液流通路接通、关断、变换液体的流动方向，从而使执行元件启动、停止或停留、变换运动方向，这种控制阀芯在阀体内所处的工作位置称为“位”，将阀体上的油路口成为“通”。
2）如换向阀中，阀芯相对阀体的运动有三个工作位置，换向阀上有四个油路口和四条通路，则该换向阀称为三位四通换向阀。
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示液压系统，负载F，减压阀的调整压力为Pj, 溢流阀的调整压力为Py, Py > Pj. 油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定?
泵的工作压力 P=0
2.图示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时A、B点的压力各为多少？
（1）液压缸运动时，负载压力pL=4MPa；
（2）pL=1MPa时；
（3）活塞运动到终点时。
3. 如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积A1=100cm2，A2=80cm2，液压泵的流量qP=0.2*10-3m3/s，P1=0.9Mpa,负载F1= 0，不计损失，求液压缸的负载F2及两活塞运动速度V1，V2。
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。试写出动作循环表，并评述系统的特点？
五、绘制回路（ 共5分）
绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。
模拟测试1参考答案
一、单项选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. D 2. D 3. D 4. B 5. C 6. A 7. A 8. B 9. C 10. D
二、问答题（本大题共5小题，每小题6分，共30分）
1．在溢流阀调压弹簧的预压缩量调定以后，阀口开启后溢流阀的进口压力随溢流量的变化而波动的性能称为压力流量特性或启闭特性。
2．局部压力损失：液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失。
3．1）液压系统中所使用的各种液压泵，其工作原理都是依靠液压泵密封工作容积的大小交替变化来实现吸油和压油的，所以称为容积式液压泵。
2）液压泵的实际工作压力其大小取决于负载。
4．1）依据控制压力的来源不同，顺序阀有内控式和外控式之分。
2）泄油方式有内泄式和外泄式之分。
3）例如：内控式顺序阀是压力内部控制，外部泄油。
外控式顺序阀是压力外部控制，外部泄油。
顺序阀作卸压阀用时，压力外部控制，内部泄油。
5．1）换向阀是利用阀芯在阀体中的相对运动，使阀体上的油路口的液流通路接通、关断、变换液体的流动方向，从而使执行元件启动、停止或停留、变换运动方向，这种控制阀芯在阀体内所处的工作位置称为“位”，将阀体上的油路口成为“通”。
2）如换向阀中，阀芯相对阀体的运动有三个工作位置，换向阀上有四个油路口和四条通路，则该换向阀称为三位四通换向阀。
三、计算题（本大题共3小题，每小题10分，共30分）
1. 解：泵的工作压力 P=0
2. 解：（1）pA=4MPa；pB=4MPa；
（2）pA=1MPa；pB=3MPa；
（3）pA=5MPa；pB=5MPa。
3. 解：
V1=q1/ A1=0.2*10-3/100*10-4=0.02 m/s；
V2=q2/ A2=0.02*80*10-4/100*10-4=0.16 m/s；
P2=F2/ A1；
P1 A1= P2 A2+F1；
F1=0；P2= P1 A1 /A2=1.125MPa F2= P2 A1=112.5N。
四、回路分析（本大题共1小题， 共15分）
解：电磁铁动作循环表
1YA
2YA
3YA
4YA
快进
＋
—
—
—
工进
＋
—
＋
—
快退
—
＋
—
—
停止、卸荷
—
—
—
＋
特点：先导型溢流阀卸荷回路卸荷压力小冲击小，回油节流调速回路速度平稳性好，发热、泄漏节流调速影响小，用电磁换向阀易实现自动控制。
五、绘制回路（5分）
解：双泵供油回路：
1－大流量泵 2－小流量泵 3－卸载阀（外控内泄顺序阀） 4－单向阀
5－溢流阀 6－二位二通电磁阀 7－节流阀 8－液压缸
阀6电磁铁不得电时，液压缸快进，系统压力低于阀3、阀5调定压力，阀3、阀5均关闭，大、小流量泵同时向系统供油，qL=qp1+qp2。
阀6电磁铁得电，液压缸工进，系统压力为溢流阀5调定压力，阀3开启，大流量泵1卸载，溢流阀5开启，qL≤qp2。
模拟测试2
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分）
1. 影响液压泵容积效率下降的主要原因 ：【 D 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
2. 当限压式变量泵工作压力p＞p 拐点压力时，随着负载压力上升，泵的输出流量：【 B 】
A. 增加 B. 呈线性规律衰减
C. 呈双曲线规律衰减 D. 基本不变
3. 液压泵输出油液的多少，主要取决于：【 C 】
A. 额定压力 B. 负载 C. 密封工作腔容积大小变化 D. 电机功率
4. 在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵：【 C 】
A. 齿轮泵 B. 螺杆泵 C. 限压式变量叶片泵 D. 轴向柱塞泵
5．在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。试分析：在（ ）工况下，缸输出功率最小。【 C 】
A. 快进 B. 工进 C. 端点停留 D. 快退
6. 系统中采用了内控外泄顺序阀，顺序阀的调定压力为PX（阀口全开时损失不计），其出口负载压力为PL。当PL＞PX时，顺序阀进、出口压力P1和P2之间的关系为：【 B 】
A. P1=Px，P2=PL（P1≠P2）
B. P1=P2=PL
C. P1上升至系统溢流阀调定压力P1=Py，P2=PL
D. P1=P2=PX
7. 图示系统，当负载为无穷大时，若不计管路压力损失，液压泵输出的压力为【 A 】
A. 20×105Pa B. 30×105Pa C. 40×105Pa D. 90×105Pa
8. 顺序阀在系统中作背压阀时，应选用的类型是：【A 】
A. 内控内泄式 B. 内控外泄式 C. 外控内泄式 D. 外控外泄式
9.减压阀的进口压力为40×105Pa，调定压力为20×105Pa，减压阀的出口压力为： 【 A 】
A. 20×105Pa B. 40×105Pa C. 60×105Pa D. 100×105Pa
10.图示液压回路中，各阀的调定压力如图所示。活塞运动时负载压力为2 MPa，活塞运动时B点的压力为 【A 】
A. 2MPa B. 3Mpa C. 5MPa D. 7MPa
二、问答题（本大题共5小题，每小题6分，共30分）
1. 电液换向阀适用于什么液压系统中？它的先导阀的中位机能为什么一般选用“Y”型？
2. 如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？
3. 液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
4．使用顺序阀应注意哪些问题？
5．试举例绘图说明溢流阀在系统中的不同用处：
（1）溢流恒压；（2）安全限压；（3）远程调压；（4）造成背压；（5）使系统卸荷
三、计算题（本大题共3小题，每小题10分，共30分）
1. 如图1所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？
2. 如图2所示液压回路，已知液压泵的流量qp=10L/min，液压缸无杆腔活塞面积A1=50cm2，有杆腔活塞面积A2=25cm2，溢流阀调定压力PP=2.4Mpa，负载FL=10000N，节流阀通流面积AT= 0.01cm2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3.如图3所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A1=100cm2，有杆腔面积A2=80cm2，液压缸1输入压力P1=0.9Mpa，输入流量q1=12L/min，不计力损失和泄漏，试计算两缸负载相同时（F1=F2），负载和运动速度各为多少？
四、回路分析（本大题共1小题， 共15分）
如图所示系统能实现“快进→1工进→2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表，并分析系统的特点?
五、绘制回路（ 共5分）
试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。
模拟测试2参考答案
一、单项选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. D 2. B 3. C 4. C 5. C 6. B 7. A 8. A 9. A 10 A
二、问答题（本大题共5小题，每小题6分，共30分）
1、答：1）在电液换向阀中，电磁阀操作控制主回路上的液压油推动主阀芯移动，推力越大，操作越方便；另外主阀芯移动的速度可由节流阀进行调节，使系统中的执行元件可平稳无冲击的进行换向或工作状态变化。这种用电磁先导阀控制的液动换向阀换向具有良好的换向特性，适用于高压、大流量的液压控制系统中。
2）在电液换向阀中，当两个电磁阀都不通电时，阀芯处于中间位置。滑阀中位机能采用“Y”型工作方式，具有主回路的两端油腔均与油箱相通，两端的压力接近于零，利于主阀回复到中间位置。
2. 答：液压泵是依靠密闭工作容积的变化，将机械能转化成压力能的泵，常称为容积式泵。液压泵在机构的作用下，密闭工作容积增大时，形成局部真空，具备了吸油条件；又由于油箱与大气相通，在大气压力作用下油箱里的油液被压入其内，这样才能完成液压泵的吸油过程。如果将油箱完全封闭，不与大气相通，于是就失去利用大气压力将油箱的油液强行压入泵内的条件，从而无法完成吸油过程，液压泵便不能工作了。
3. 答：1）为了避免活塞运动到行程终点时撞击缸盖、产生噪音、影响活塞运动精度甚至损坏机件，常在液压缸两端设置缓冲装置。
2）液压缸缓冲装置的工作原理是利用活塞或者缸筒在其行程接近终点时，在活塞与缸盖之间封闭一部分油液，强迫油液通过一小孔或细缝并挤出，产生很大的阻力，从而使运动部件受到制动逐渐减低速度，达到避免活塞与缸盖相互碰撞冲击的目的。
4. 答：1) 由于执行元件的启动压力在调定压力以下，系统中压力控制阀又具有压力超调特性，因此控制顺序动作的顺序阀的调定压力不能太低，否则会出现误动作。
2) 顺序阀作为卸荷阀使用时，应注意它对执行元件工作压力的影响。由于卸荷阀也可以调整压力，旋紧调整螺钉，压紧弹簧，使卸荷的调定压力升高；旋松调整螺钉，放松弹簧，使卸荷的调定压力降低，这就使系统工作压力产生了差别，应充分注意。
3) 顺序阀作为平衡阀使用时，要求它必须具有高度的密封性能，不能产生内部泄漏，使它能长时间保持液压缸所在位置，不因自重而下滑。
5．答：1）溢流恒压 2）安全限压 3）远程调压
4）造成背压 5）使系统卸荷
三、计算题（本大题共3小题，每小题10分，共30分）
1. 解：能实现3级调压, 各溢流阀的调整压力应满足Py1> Py2和Py1 >Py3
2. 解：以题意和图示得知：
因工作压力：PP = 2.4Mpa FL =10000N
P1·A1=FL
P1= FL/ A1=10000/(50×10-4)=2 Mpa
节流阀的压差：ΔP = P1=2 Mpa
节流阀的流量：
==4.2×10-2 m3 /s
活塞的运动速度：V == =150cm/min
有泵的工作压力：PⅠ= PP = 2 MPa 活塞的运动速度：V =150 cm/min
3. 解：
以题意和图示得知：
P1·A 1 =F1+P2·A2
P2·A1=F2
因：F1=F2 所以有：P1·A1 = P2·A2+P2·A1
故：
F1=F2= P2·A1=0.5×100×10-4×106=5000（N）
V1=q1/A1= (10×10-3)/ (100×10-4)=1.2（m/min）
q2=V1·A2
V2= q2/ A1= V1·A2/ A1=0.96（m/min）
因此，负载为5000（N）；缸1的运动速度1.2（m/min）；缸2的运动速度0.96（m/min）。
四、回路分析（本大题共1小题， 共15分）
解：电磁铁动作循环表
1YA
2YA
3YA
4YA
1工进
＋
—
＋
＋
2工进
＋
—
—
＋
快退
—
＋
＋
＋
停止
—
—
—
—
五、绘制回路（本大题共1小题， 共5分）
解：采用单向顺序阀的顺序动作回路：
1Y得电，缸1和缸2先后前进，2Y得电，缸1和缸2先后退回。为此，px1调定压力应比缸1工作压力高（10～15）％； px2调定压力应高于缸1返回压力。
模拟测试3
一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。若Py＞Pj＞PL，减压阀阀口状态为： 【 D 】
A. 阀口处于小开口的减压工作状态
B. 阀口处于完全关闭状态，不允许油流通过阀口
C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀
D. 阀口处于全开启状态，减压阀不起减压作用
2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是 ：【 D 】
A. 齿轮啮合线处的间隙 B. 泵体内壁（孔）与齿顶圆之间的间隙
C. 传动轴与轴承之间的间隙 D. 齿轮两侧面与端盖之间的间隙
3.影响液压泵容积效率下降的主要原因 ：【 D 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【 B 】
A. 1 B. C. D. 2
5.在外反馈限压式变量叶片泵 q— p 特性曲线中，确定曲线拐点B处的工作压力值由：【 C 】
A. 改变工作压力 B. 调节流量调节螺钉
C. 调节弹簧预压缩量 D. 更换刚度不同的弹簧
6. 流经固定平行平板缝隙的流量与缝隙值的几次方成正比：【 A 】
A. 一次方 B. 1/2次方 C. 二次方 D. 三次方
7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【 A 】
A. 5MPa B. 10MPa C. 15MPa D. 20MPa
8.如图所示液压回路，溢流阀调定的压力为5 Mpa，减压阀调定的压力为1.5 Mpa，活塞运动时的负载压力为1 Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为：【 B】
A. 1MPa B. 1.5Mpa C. 5MPa D. 6MPa
9.图示系统中的溢流阀在液压系统中的作用为：【 C 】
A. 作背压阀 B. 作溢流阀 C. 作安全阀 D. 作卸荷阀
10. 图示二通插装阀组成的方向控制阀为 ： 【D 】
A. 单向阀 B. 二位二通阀 C. 二位三通阀 D. 二位四通阀
二、问答题（本大题共5小题，每小题6分，共30分）
1. 解释溢流阀的压力流量特性。
2. 解释局部压力损失。
3. 什么是容积式液压泵？它的实际工作压力大小取决于什么？
4. 顺序阀有哪几种控制方式和泄油方式？并举例说明。
5. 何谓换向阀的“位”和“通”？并举例说明。
三、计算题（本大题共3小题，每小题10分，共30分）
1.如图所示液压系统，负载F，减压阀的调整压力为Pj, 溢流阀的调整压力为Py, Py > Pj. 油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定?
2. 图示回路中，溢流阀的调整压力为5.0MPa、减压阀的调整压力为2.5MPa。试分析下列三种情况下A、B、C点的压力值。
1）当泵压力等于溢流阀的调定压力时，夹紧缸使工件夹紧后。
2）当泵的压力由于工作缸快进、压力降到1.5MPa时。
3）夹紧缸在夹紧工件前作空载运动时。
3. 如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积A1=100cm2，A2=80cm2，液压泵的流量qp=0.2*10-3m3/s，P1=0.9Mpa,负载F1= 0，不计损失，求液压缸的负载F2及两活塞运动速度V1，V2？
四、回路分析（本大题共1小题， 共15分）
如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。试写出动作循环表，并评述系统的特点？
五、绘制回路（ 共5分）
绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。
模拟测试3参考答案
一、单项选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. D 2. D 3. D 4. B 5. C 6. A 7. A 8. B 9. C 10. D
二、问答题（本大题共5小题，每小题6分，共30分）
1．在溢流阀调压弹簧的预压缩量调定以后，阀口开启后溢流阀的进口压力随溢流量的变化而波动的性能称为压力流量特性或启闭特性。
2．局部压力损失：液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失。
3．1）液压系统中所使用的各种液压泵，其工作原理都是依靠液压泵密封工作容积的大小交替变化来实现吸油和压油的，所以称为容积式液压泵。
2）液压泵的实际工作压力其大小取决于负载。
4．1）依据控制压力的来源不同，顺序阀有内控式和外控式之分。
2）泄油方式有内泄式和外泄式之分。）
3）例如：内控式顺序阀是压力内部控制，外部泄油。
外控式顺序阀是压力外部控制，外部泄油。
顺序阀作卸压阀用时，压力外部控制，内部泄油。
5．1）换向阀是利用阀芯在阀体中的相对运动，使阀体上的油路口的液流通路接通、关断、变换液体的流动方向，从而使执行元件启动、停止或停留、变换运动方向，这种控制阀芯在阀体内所处的工作位置称为“位”，将阀体上的油路口成为“通”。
2）如换向阀中，阀芯相对阀体的运动有三个工作位置，换向阀上有四个油路口和四条通路，则该换向阀称为三位四通换向阀。
三、计算题（本大题共3小题，每小题10分，共30分）
1. 解：
泵的工作压力 P=0
2. 解：
1）2.5MPa、5MPa、2.5MPa；
2）1.5MPa、1.5MPa、2.5MPa；
3）0、0、0．
3. 解：
V1=q1/ A1=0.2*10-3/100*10-4=0.02 m/s
V2=q2/ A2=0.02*80*10-4/100*10-4=0.16 m/s
P2=F2/ A1
P1 A1= P2 A2+F1
F1=0；P2= P1 A1 /A2=1.125MPa F2= P2 A1=112.5N
四、回路分析（本大题共1小题， 共15分）
解：电磁铁动作循环表
1YA
2YA
3YA
4YA
快进
＋
—
—
—
工进
＋
—
＋
—
快退
—
＋
—
—
停止、卸荷
—
—
—
＋
特点：先导型溢流阀卸荷回路卸荷压力小冲击小，回油节流调速回路速度平稳性好，发热、泄漏节流调速影响小，用电磁换向阀易实现自动控制。
五、绘制回路（5分）
解：双泵供油回路：
1－大流量泵 2－小流量泵 3－卸载阀（外控内泄顺序阀） 4－单向阀
5－溢流阀 6－二位二通电磁阀 7－节流阀 8－液压缸
阀6电磁铁不得电时，液压缸快进，系统压力低于阀3、阀5调定压力，阀3、阀5均关闭，大、小流量泵同时向系统供油，qL=qp1+qp2。
阀6电磁铁得电，液压缸工进，系统压力为溢流阀5调定压力，阀3开启，大流量泵1卸载，溢流阀5开启，qL≤qp2。
模拟测试4
一、单项选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1.影响液压泵容积效率下降的主要原因 【 D 】
A. 工作压力 B. 内摩擦力 C. 工作腔容积变化量 D. 内泄漏
1. 当限压式变量泵工作压力＞拐点压力时，随着负载压力上升，泵的输出流量【 B 】
A. 增加 B. 呈线性规律衰减
C. 呈双曲线规律衰减 D. 基本不变
3.液压泵输出油液的多少，主要取决于：【 C 】
A. 额定压力 B. 负载 C. 密封工作腔容积大小变化 D. 电机功率
4.在负载较大，并有快速和慢速运动行程要求的机械设备液压系统中，可使用以下哪种液压泵： 【 C 】
A. 齿轮泵 B. 螺杆泵 C. 限压式变量叶片泵 D. 轴向柱塞泵
5．在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。试分析：在哪种工况下，缸输出功率最小。【 C 】
A. 快进 B. 工进 C. 端点停留 D. 快退
6. 系统中采用了内控外泄顺序阀，顺序阀的调定压力为Px（阀口全开时损失不计），其出口负载压力为PL。当PL＞Px时，顺序阀进、出口压力P1和P2之间的关系为 ：【 B 】
A. P1=Px，P2=PL（P1≠P2）
B. P1=P2=PL
C. P1上升至系统溢流阀调定压力P1=Py，P2=PL
D. P1=P2=Px
7.图示系统，当负载为无穷大时，若不计管路压力损失，液压泵输出的压力为：【 A 】
A. 20×105Pa B. 30×105Pa C. 40×105Pa D. 90×105Pa
7. 顺序阀在系统中作背压阀时，应选用（A ）型。【 】
A. 内控内泄式 B. 内控外泄式 C. 外控内泄式 D. 外控外泄式
8.减压阀的进口压力为40×105Pa，调定压力为20×105Pa，减压阀的出口压力为 ：【 A 】
A. 20×105Pa B. 40×105Pa C. 60×105Pa D. 100×105Pa
10.图示液压回路中，各阀的调定压力如图所示。活塞运动时负载压力为2 MPa，活塞运动时B点的压力为 ： 【 A 】
A. 2 MPa B. 3 Mpa C. 5 MPa D. 7 MPa
二、问答题（本大题共5小题，每小题6分，共30分）
1. 电液换向阀适用于什么液压系统中？它的先导阀的中位机能为什么一般选用“Y”型？
2.如果与液压泵吸油口相通的油箱是完全封闭的，不与大气相通，液压泵能否正常工作？
3.液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
4．使用顺序阀应注意哪些问题？
5．试举例绘图说明溢流阀在系统中的不同用处：
（1）溢流恒压；（2）安全限压；（3）远程调压；（4）造成背压；（5）使系统卸荷
三、计算题（本大题共3小题，每小题10分，共30分）
1. 如图所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？
2. 如图所示液压回路，已知液压泵的流量qp=10L/min，液压缸无杆腔活塞面积A1=50cm2，有杆腔活塞面积A2=25cm2，溢流阀调定压力Pp=2.4Mpa，负载FL=10000N，节流阀通流面积AT= 0.01cm2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设Cd= 0.62，ρ= 870kg/m3，节流阀口为薄壁小孔。）
3.如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A1=100cm2，有杆腔面积A2=80cm2，液压缸1输入压力P1=0.9Mpa，输入流量q1=12L/min，不计力损失和泄漏，试计算两缸负载相同时（F1=F2），负载和运动速度各为多少？
四、回路分析（本大题共1小题， 共15分）
如图所示系统能实现“快进→1工进→2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表，并分析系统的特点。
五、绘制回路（ 共5分）
试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。
模拟测试4参考答案
一、单项选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分
1. D 2. B 3. C 4. C 5. C 6. B 7. A 8. A 9. A 10 A
二、问答题（本大题共5小题，每小题6分，共30分）
1、答：1）在电液换向阀中，电磁阀操作控制主回路上的液压油推动主阀芯移动，推力越大，操作越方便；另外主阀芯移动的速度可由节流阀进行调节，使系统中的执行元件可平稳无冲击的进行换向或工作状态变化。这种用电磁先导阀控制的液动换向阀换向具有良好的换向特性，适用于高压、大流量的液压控制系统中。
2）在电液换向阀中，当两个电磁阀都不通电时，阀芯处于中间位置。滑阀中位机能采用“Y”型工作方式，具有主回路的两端油腔均与油箱相通，两端的压力接近于零，利于主阀回复到中间位置。
2. 答：液压泵是依靠密闭工作容积的变化，将机械能转化成压力能的泵，常称为容积式泵。液压泵在机构的作用下，密闭工作容积增大时，形成局部真空，具备了吸油条件；又由于油箱与大气相通，在大气压力作用下油箱里的油液被压入其内，这样才能完成液压泵的吸油过程。如果将油箱完全封闭，不与大气相通，于是就失去利用大气压力将油箱的油液强行压入泵内的条件，从而无法完成吸油过程，液压泵便不能工作了。
3. 答：1）为了避免活塞运动到行程终点时撞击缸盖、产生噪音、影响活塞运动精度甚至损坏机件，常在液压缸两端设置缓冲装置。
2）液压缸缓冲装置的工作原理是利用活塞或者缸筒在其行程接近终点时，在活塞与缸盖之间封闭一部分油液，强迫油液通过一小孔或细缝并挤出，产生很大的阻力，从而使运动部件受到制动逐渐减低速度，达到避免活塞与缸盖相互碰撞冲击的目的。
4. 答：1) 由于执行元件的启动压力在调定压力以下，系统中压力控制阀又具有压力超调特性，因此控制顺序动作的顺序阀的调定压力不能太低，否则会出现误动作。
2) 顺序阀作为卸荷阀使用时，应注意它对执行元件工作压力的影响。由于卸荷阀也可以调整压力，旋紧调整螺钉，压紧弹簧，使卸荷的调定压力升高；旋松调整螺钉，放松弹簧，使卸荷的调定压力降低，这就使系统工作压力产生了差别，应充分注意。
3) 顺序阀作为平衡阀使用时，要求它必须具有高度的密封性能，不能产生内部泄漏，使它能长时间保持液压缸所在位置，不因自重而下滑。
5．答：
1）溢流恒压 2）安全限压 3）远程调压
4）造成背压 5）使系统卸荷
三、计算题（本大题共3小题，每小题10分，共30分）
1 .解：
能实现3级调压, 各溢流阀的调整压力应满足Py1> Py2和Py1 >Py3
2. 解：
以题意和图示得知：
因工作压力：PP = 2.4Mpa；FL =10000N
P1·A1=FL
P1= FL/ A1=10000/(50×10-4)=2 Mpa
节流阀的压差：ΔP = P1=2 Mpa
节流阀的流量：
==4.2×10-2 m3 /s
活塞的运动速度：
有泵的工作压力：PⅠ= PP = 2 Mpa 活塞的运动速度：V =150 cm/min
3. 解：
以题意和图示得知：
P1·A1=F1+P2·A2
P2·A1=F2
因：F1=F2
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
