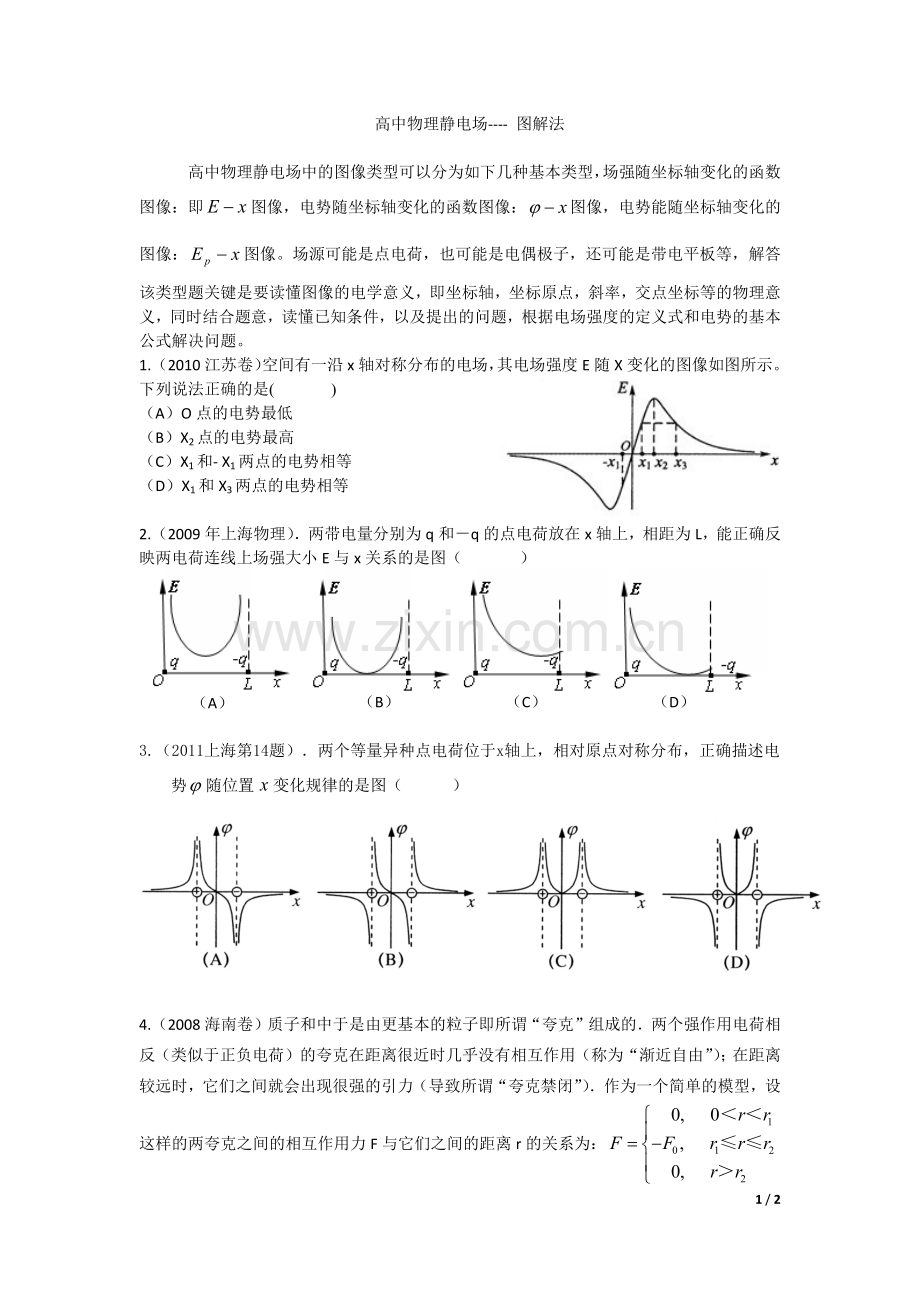

高中物理静电场中的图像类型可以分为如下几种基本类型，场强随坐标轴变化的函数图像：即图像，电势随坐标轴变化的函数图像：图像，电势能随坐标轴变化的图像：图像。场源可能是点电荷，也可能是电偶极子，还可能是带电平板等，解答该类型题关键是要读懂图像的电学意义，即坐标轴，坐标原点，斜率，交点坐标等的物理意义，同时结合题意，读懂已知条件，以及提出的问题，根据电场强度的定义式和电势的基本公式解决问题。
1.（2010江苏卷）空间有一沿x轴对称分布的电场，其电场强度E随X变化的图像如图所示。下列说法正确的是(　 　)[来源
（A）O点的电势最低w w w.ks5 u .c om
（B）X2点的电势最高
（C）X1和- X1两点的电势相等
（D）X1和X3两点的电势相等

2.（2009年上海物理）．两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图（ ）
（A）
（B）
（C）
（D）

3.（2011上海第14题）．两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势随位置变化规律的是图（ ）

4.（2008海南卷）质子和中于是由更基本的粒子即所谓“夸克”组成的．两个强作用电荷相反（类似于正负电荷）的夸克在距离很近时几乎没有相互作用（称为“渐近自由”）；在距离较远时，它们之间就会出现很强的引力（导致所谓“夸克禁闭”）．作为一个简单的模型，设这样的两夸克之间的相互作用力F与它们之间的距离r的关系为：
式中F0为大于零的常量，负号表示引力．用U表示夸克间的势能，令U0＝F0(r2—r1)，取无穷远为势能零点．下列U－r图示中正确的是(　 　)[来源
D
U
O
－U0
r
r1
r2
A
U
O
－U0
r
r1
r2
B
U
O
－U0
r
r1
r2
C
U
O
U0
r
r1
r2

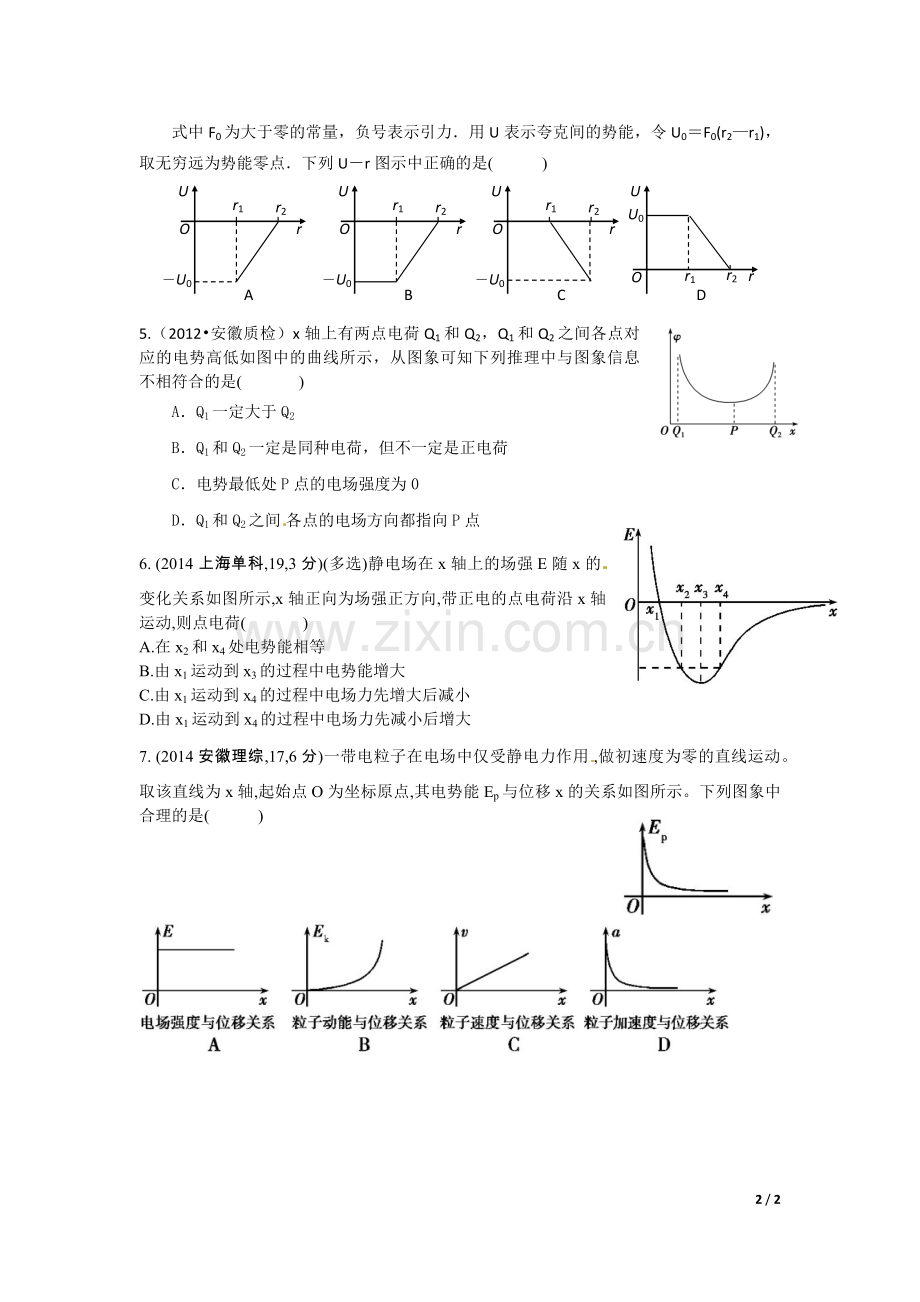

5.（2012•安徽质检）x轴上有两点电荷Q1和Q2，Q1和Q2之间各点对应的电势高低如图中的曲线所示，从图象可知下列推理中与图象信息不相符合的是(　 　)[来源
A．Q1一定大于Q2
B．Q1和Q2一定是同种电荷，但不一定是正电荷
C．电势最低处P点的电场强度为0
D．Q1和Q2之间各点的电场方向都指向P点
6. (2014上海单科,19,3分)(多选)静电场在x轴上的场强E随x的变化关系如图所示,x轴正向为场强正方向,带正电的点电荷沿x轴运动,则点电荷(　 　)[来源:学§科§网]
A.在x2和x4处电势能相等
B.由x1运动到x3的过程中电势能增大
C.由x1运动到x4的过程中电场力先增大后减小
D.由x1运动到x4的过程中电场力先减小后增大
7. (2014安徽理综,17,6分)一带电粒子在电场中仅受静电力作用,做初速度为零的直线运动。取该直线为x轴,起始点O为坐标原点,其电势能Ep与位移x的关系如图所示。下列图象中合理的是(　 　)
