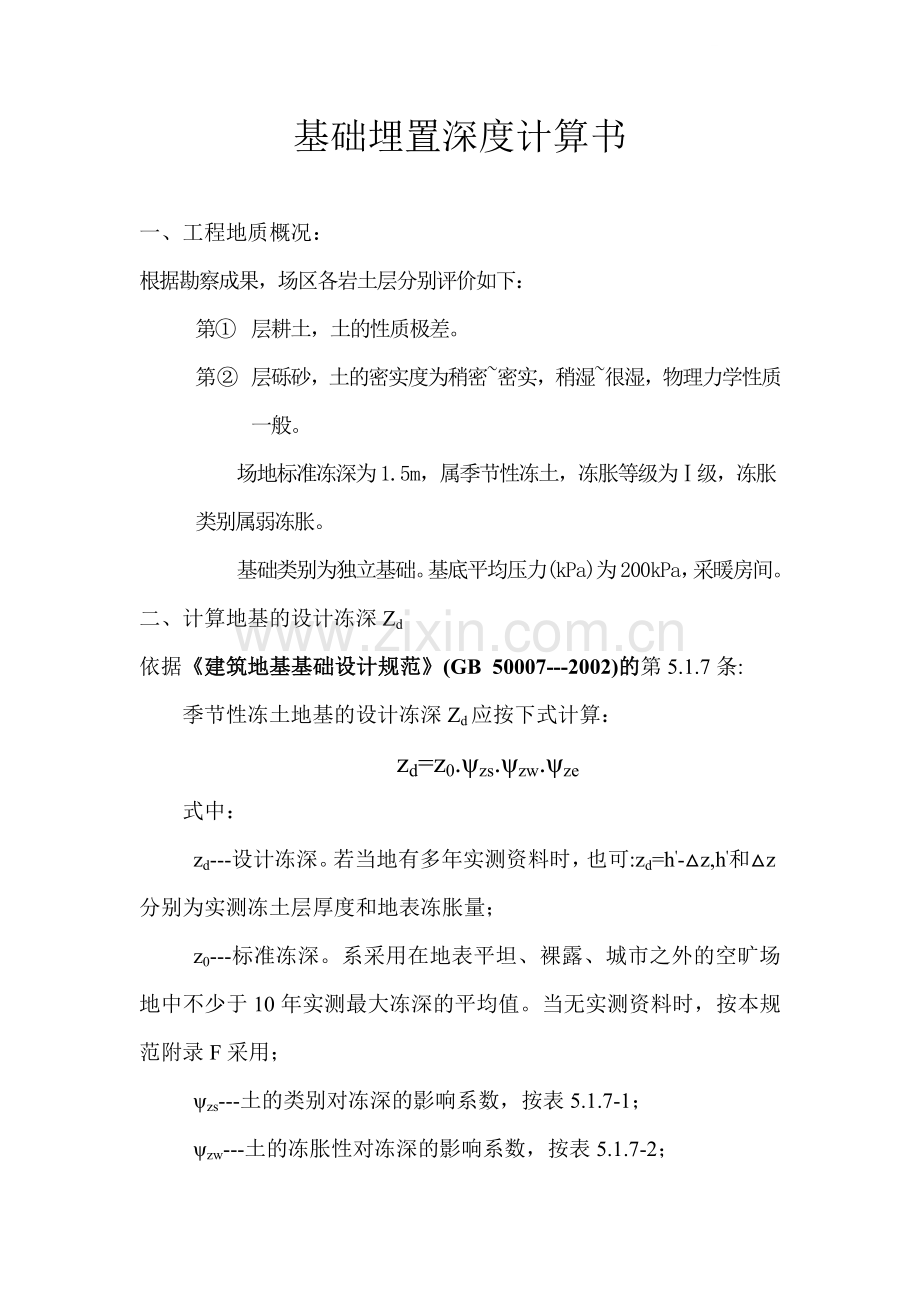

基础埋置深度计算书

一、工程地质概况：
根据勘察成果，场区各岩土层分别评价如下：
第① 层耕土，土的性质极差。
第② 层砾砂，土的密实度为稍密~密实，稍湿~很湿，物理力学性质一般。
场地标准冻深为1.5m，属季节性冻土，冻胀等级为Ⅰ级，冻胀类别属弱冻胀。
基础类别为独立基础。基底平均压力(kPa)为200 kPa，采暖房间。
二、计算地基的设计冻深Zd
依据《建筑地基基础设计规范》(GB  50007---2002)的第5.1.7条:
季节性冻土地基的设计冻深Zd应按下式计算：
zd=z0.ψzs.ψzw.ψze
式中：
  zd---设计冻深。若当地有多年实测资料时，也可:zd=h'-△z,h'和△z分别为实测冻土层厚度和地表冻胀量；
  z0---标准冻深。系采用在地表平坦、裸露、城市之外的空旷场地中不少于10年实测最大冻深的平均值。当无实测资料时，按本规范附录F采用；
  ψzs---土的类别对冻深的影响系数，按表5.1.7-1；
  ψzw---土的冻胀性对冻深的影响系数，按表5.1.7-2；
  ψze---环境对冻深的影响系数，按表5.1.7-3
土的类别对冻深的影响系数
表5.1.7-1

土的类别
影响系数ψzs
土的类别
影响系数ψzs
粘性土
1.00
中、粗、砾砂
1.30
细砂、粉砂、粉土
1.20
碎石土
1.40

土的冻胀性对冻深的影响系数

表5.1.7-2

冻胀性
影响系数ψzw
不冻胀
1.00
弱冻胀
0.95
冻胀
0.90
强冻胀
0.85
特强冻胀
0.80

环境对冻深的影响系数
表5.1.7-3

周围环境
影响系数ψze
村、镇、旷野
1.00
城市近郊
0.95
城市市区
0.90
注：环境影响系数一项，当城市市区人口为20-50万时，按城市近郊取值；当城市市区人口大于50万小于或等于100万时，按城市市区取值；当城市市区人口超过100万时，按城市市区取值，5km以内的郊区应按城市近郊取值。

Zd=Z0.ψzs.ψzw.ψze=1.5*1.3*0.95*1.0=1.86m
三、计算基础的最小埋深
依据《建筑地基基础设计规范》(GB  50007---2002)的第5.1.8条:
当建筑基础底面之下允许有一定厚度的冻土层，可用下式计算基础的最小埋深：
dmin=Zd-hmax
(5.1.8)
  式中
   hmax---基础底面下允许残留冻土层的最大厚度，按本规范附录G.0.2查取。当有充分依据时，基底下允许残留冻土层厚度也可根据当地经验确定。
建筑基底下允许残留冻土层厚度hmax(m)
表G.0.2

基底平均压力(kPa)
90
110
130
150
170
190
210
冻胀性
基础形式
采暖情况
弱冻
胀土
方形
基础
采暖
-
0.94
0.99
1.04
1.11
1.15
1.20
不采暖
-
0.78
0.84
0.91
0.97
1.04
1.10
条形
基础
采暖
-
>2.50
>2.50
>2.50
>2.50
>2.50
>2.50
不采暖
-
2.20
2.50
>2.50
>2.50
>2.50
>2.50
冻胀土
方形
基础
采暖
-
0.64
0.70
0.75
0.81
0.86
-
不采暖
-
0.55
0.60
0.65
0.69
0.74
-
条形
基础
采暖
-
1.55
1.79
2.03
2.26
2.50
-
不采暖
-
1.15
1.35
1.55
1.75
1.95
-
强冻
胀土
方形
基础
采暖
-
0.42
0.47
0.51
0.56
-
-
不采暖
-
0.36
0.40
0.43
0.47
-
-
条形
基础
采暖
-
0.74
0.88
1.00
1.13
-
-
不采暖
-
0.56
0.66
0.75
0.84
-
-
特强
冻胀
土
方形
基础
采暖
0.30
0.34
0.38
0.41
-
-
-
不采暖
0.24
0.27
0.31
0.34
-
-
-
条形
基础
采暖
0.43
0.52
0.61
0.70
-
-
-
不采暖
0.33
0.40
0.47
0.53
-
-
-
注：
1.本表只计算法向冻胀力，如果基侧存在切向冻胀力，应采取防切向力措施；
2.本表不适用于宽度小于0.6m的基础，矩形基础可取短边尺寸按方形基础计算。
3.表中数据不适用于淤泥，淤泥质土和欠固结土。
4.表中基底平均压力数值为永久荷载标准值乘以0.9，可以内插。

基底平均压力(kPa)为200 kPa，查表G.0.2可知建筑基底下允许残留冻土层厚度hmax(m)=1.15m。
dmin=Zd-hmax=1.86-1.15=0.71m。
综上所述：基础的埋深设置为1.2m＞dmin=0.71m。可满足规范要求。
