污水处理工程通风系统计算书.doc

上传人:二*** 文档编号:4683856 上传时间:2024-10-09 格式:DOC 页数:2 大小:50KB 下载积分:5 金币
下载 相关 举报

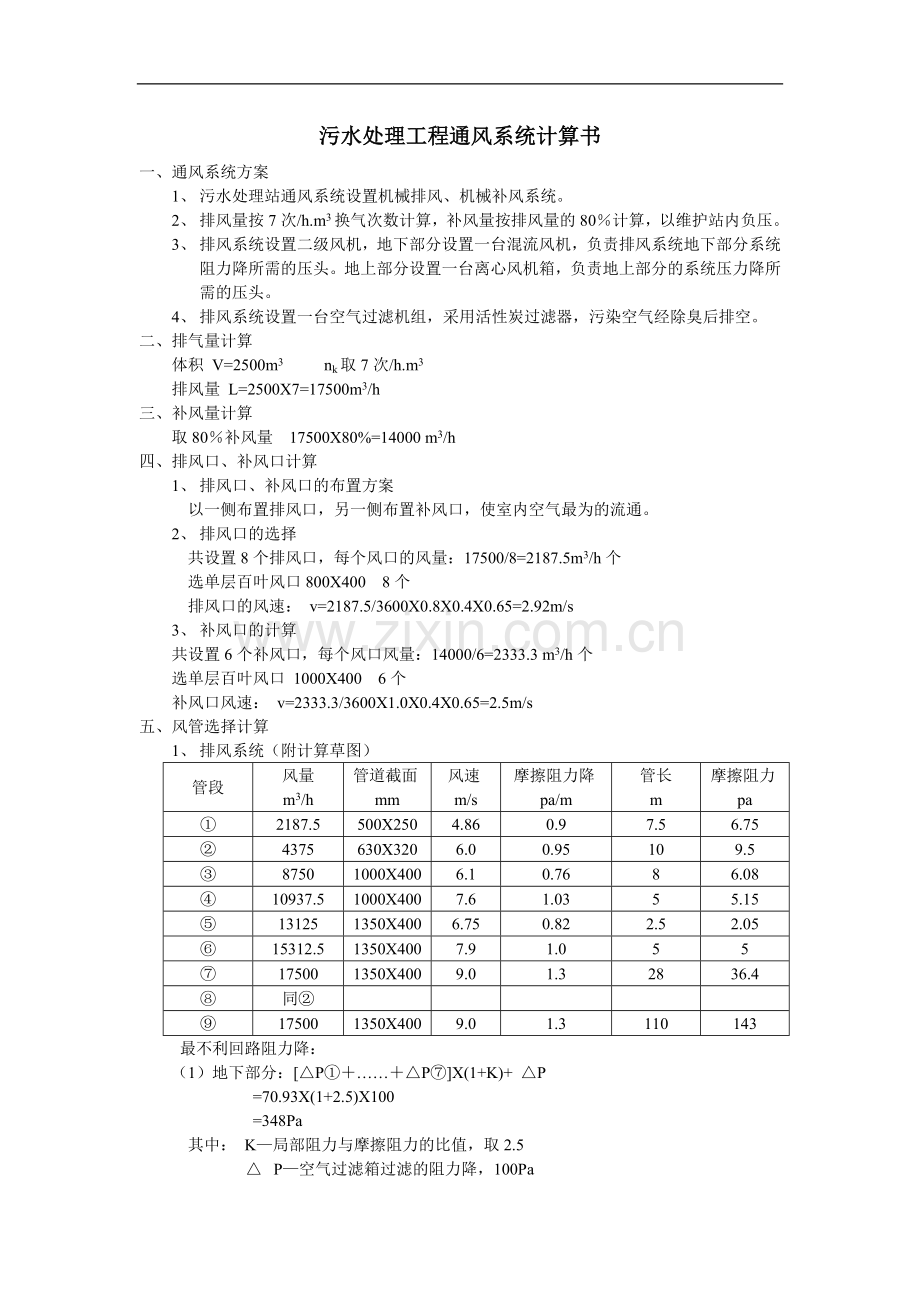

污水处理工程通风系统计算书.doc_第1页
第1页 / 共2页
本文档共2页,全文阅读请下载到手机保存,查看更方便
资源描述
污水处理工程通风系统计算书 一、 通风系统方案 1、 污水处理站通风系统设置机械排风、机械补风系统。 2、 排风量按7次/h.m3换气次数计算,补风量按排风量的80%计算,以维护站内负压。 3、 排风系统设置二级风机,地下部分设置一台混流风机,负责排风系统地下部分系统阻力降所需的压头。地上部分设置一台离心风机箱,负责地上部分的系统压力降所需的压头。 4、 排风系统设置一台空气过滤机组,采用活性炭过滤器,污染空气经除臭后排空。 二、 排气量计算 体积 V=2500m3 nk取7次/h.m3 排风量 L=2500X7=17500m3/h 三、 补风量计算 取80%补风量 17500X80%=14000 m3/h 四、 排风口、补风口计算 1、 排风口、补风口的布置方案 以一侧布置排风口,另一侧布置补风口,使室内空气最为的流通。 2、 排风口的选择 共设置8个排风口,每个风口的风量:17500/8=2187.5m3/h个 选单层百叶风口800X400 8个 排风口的风速: v=2187.5/3600X0.8X0.4X0.65=2.92m/s 3、 补风口的计算 共设置6个补风口,每个风口风量:14000/6=2333.3 m3/h个 选单层百叶风口 1000X400 6个 补风口风速: v=2333.3/3600X1.0X0.4X0.65=2.5m/s 五、 风管选择计算 1、 排风系统(附计算草图) 管段 风量 m3/h 管道截面mm 风速m/s 摩擦阻力降pa/m 管长 m 摩擦阻力pa ① 2187.5 500X250 4.86 0.9 7.5 6.75 ② 4375 630X320 6.0 0.95 10 9.5 ③ 8750 1000X400 6.1 0.76 8 6.08 ④ 10937.5 1000X400 7.6 1.03 5 5.15 ⑤ 13125 1350X400 6.75 0.82 2.5 2.05 ⑥ 15312.5 1350X400 7.9 1.0 5 5 ⑦ 17500 1350X400 9.0 1.3 28 36.4 ⑧ 同② ⑨ 17500 1350X400 9.0 1.3 110 143 最不利回路阻力降: (1)地下部分:[△P①+……+△P⑦]X(1+K)+ △P =70.93X(1+2.5)X100 =348Pa 其中: K—局部阻力与摩擦阻力的比值,取2.5 △ P—空气过滤箱过滤的阻力降,100Pa (2)地上部分:△P⑨(1+1)=143X2=286 Pa 2、 补风系统(附计算草图) 管段 风量 m3/h 管道截面mm 风速m/s 摩擦阻力降pa/m 管长 m 摩擦阻力pa ① 2333.3 630X250 4.1 0.55 7.5 4.2 ② 4666.7 630X320 6.4 1.1 5.1 5.6 ③ 7000 800X320 7.6 1.35 5.5 7.5 ④ 14000 1250X400 7.78 1.09 10 10.9 最不利回路阻力降:([△P①+……+△P④]X(1+K)=28.2X(1+5)=169.2Pa 其中:局部阻力与摩擦阻力的比值,取5 六、 排风机选择计算 漏风量取5%,压力损失附加10% L=17500X1.05=18375m3/h H(地下部分)=348X1.1=382.8Pa 选混流风机 L=18375 m3/h H=383Pa L=17500X1.05=18375 m3/h H(地上部分)=286X1.1=314.6Pa 选离心风机箱 L=18375 m3/h H=315Pa 七、 补风机选择计算 L=14000X1.05=14700 m3/h H=169.2X1.1=186.12Pa 选混流风机 L=14700 m3/h H=200Pa 八、 空气过滤器(活性炭)(附计算草图)
