【学案一】第2课时-电磁继电器.doc

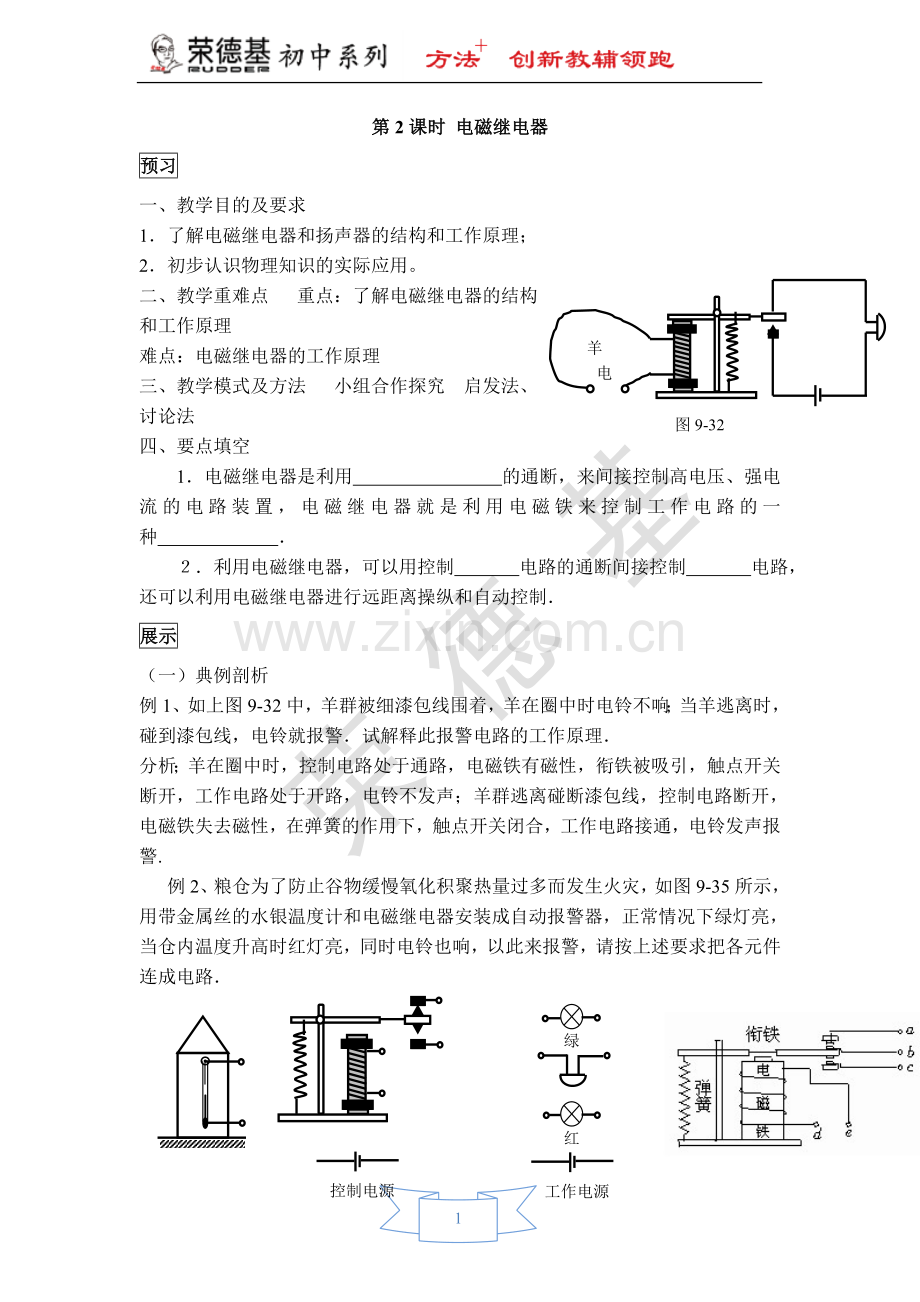

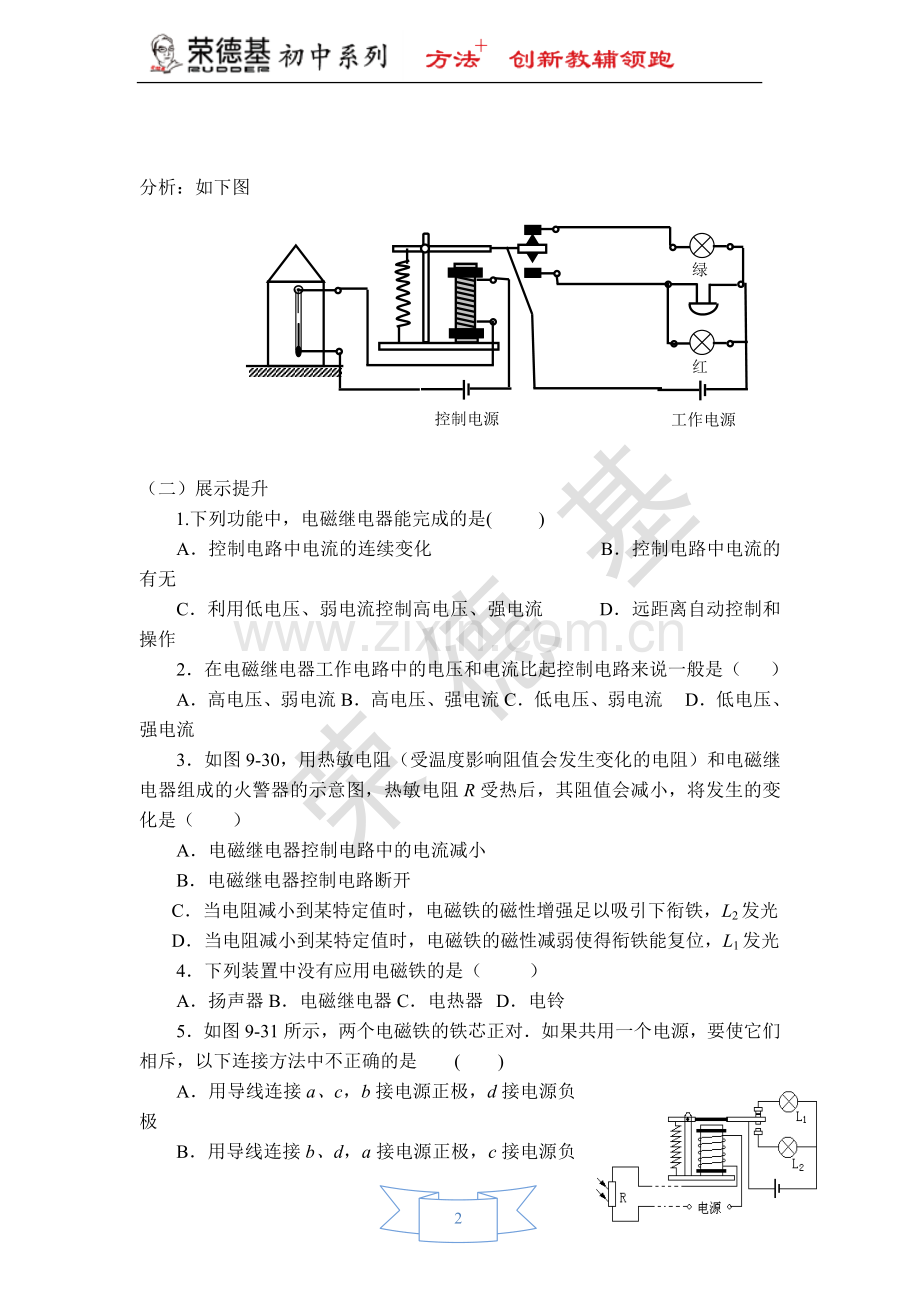

第2课时 电磁继电器预习一、教学目的及要求1了解电磁继电器和扬声器的结构和工作原理；2初步认识物理知识的实际应用。电源羊群图9-32二、教学重难点 重点：了解电磁继电器的结构和工作原理难点：电磁继电器的工作原理 三、教学模式及方法 小组合作探究 启发法、讨论法四、要点填空1电磁继电器是利用 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种 利用电磁继电器，可以用控制 电路的通断间接控制 电路，还可以利用电磁继电器进行远距离操纵和自动控制展示（一）典例剖析例1、如上图9-32中，羊群被细漆包线围着，羊在圈中时电铃不响；当羊逃离时，碰到漆包线，电铃就报警试解释此报警电路的工作原理分析；羊在圈中时，控制电路处于通路，电磁铁有磁性，衔铁被吸引，触点开关断开，工作电路处于开路，电铃不发声；羊群逃离碰断漆包线，控制电路断开，电磁铁失去磁性，在弹簧的作用下，触点开关闭合，工作电路接通，电铃发声报警.例2、粮仓为了防止谷物缓慢氧化积聚热量过多而发生火灾，如图9-35所示，用带金属丝的水银温度计和电磁继电器安装成自动报警器，正常情况下绿灯亮，当仓内温度升高时红灯亮，同时电铃也响，以此来报警，请按上述要求把各元件连成电路控制电源绿红工作电源 分析：如下图控制电源绿红工作电源（二）展示提升1.下列功能中，电磁继电器能完成的是( ) A控制电路中电流的连续变化 B控制电路中电流的有无 C利用低电压、弱电流控制高电压、强电流 D远距离自动控制和操作2在电磁继电器工作电路中的电压和电流比起控制电路来说一般是（ ）A高电压、弱电流B高电压、强电流C低电压、弱电流D低电压、强电流3如图9-30，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（ ）A电磁继电器控制电路中的电流减小B电磁继电器控制电路断开C当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光4下列装置中没有应用电磁铁的是（ ）A扬声器B电磁继电器C电热器D电铃5如图9-31所示，两个电磁铁的铁芯正对如果共用一个电源，要使它们相斥，以下连接方法中不正确的是 ( ) A用导线连接a、c，b接电源正极，d接电源负极 B用导线连接b、d，a接电源正极，c接电源负极 Cb、c连在一起接电源正极，a、d连在一起接电池负极Da、d连接在一起，b接电源正极，c接电源负极图9-36反馈1.如图9-36为蔬菜大棚使用的一种温度自动报警器，若水银温度计里封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号，请说明它的工作原理2.如图所示的电磁继电器，当较小的电流经过接线柱_流入线圈时，电磁铁把衔铁_，使_两个接线柱所连的触点_，较大的电流就可以通过_带动机器工作了.3
