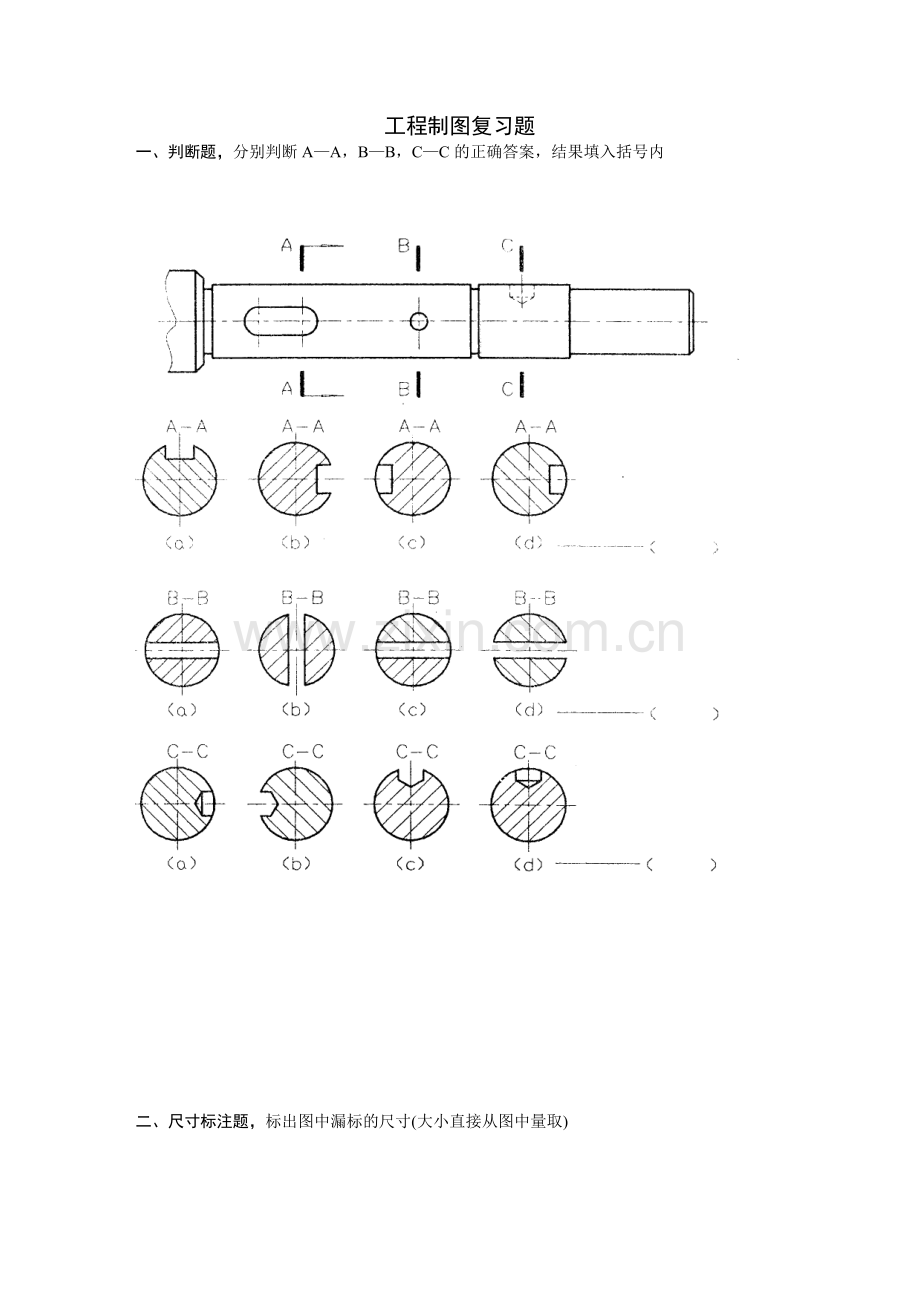

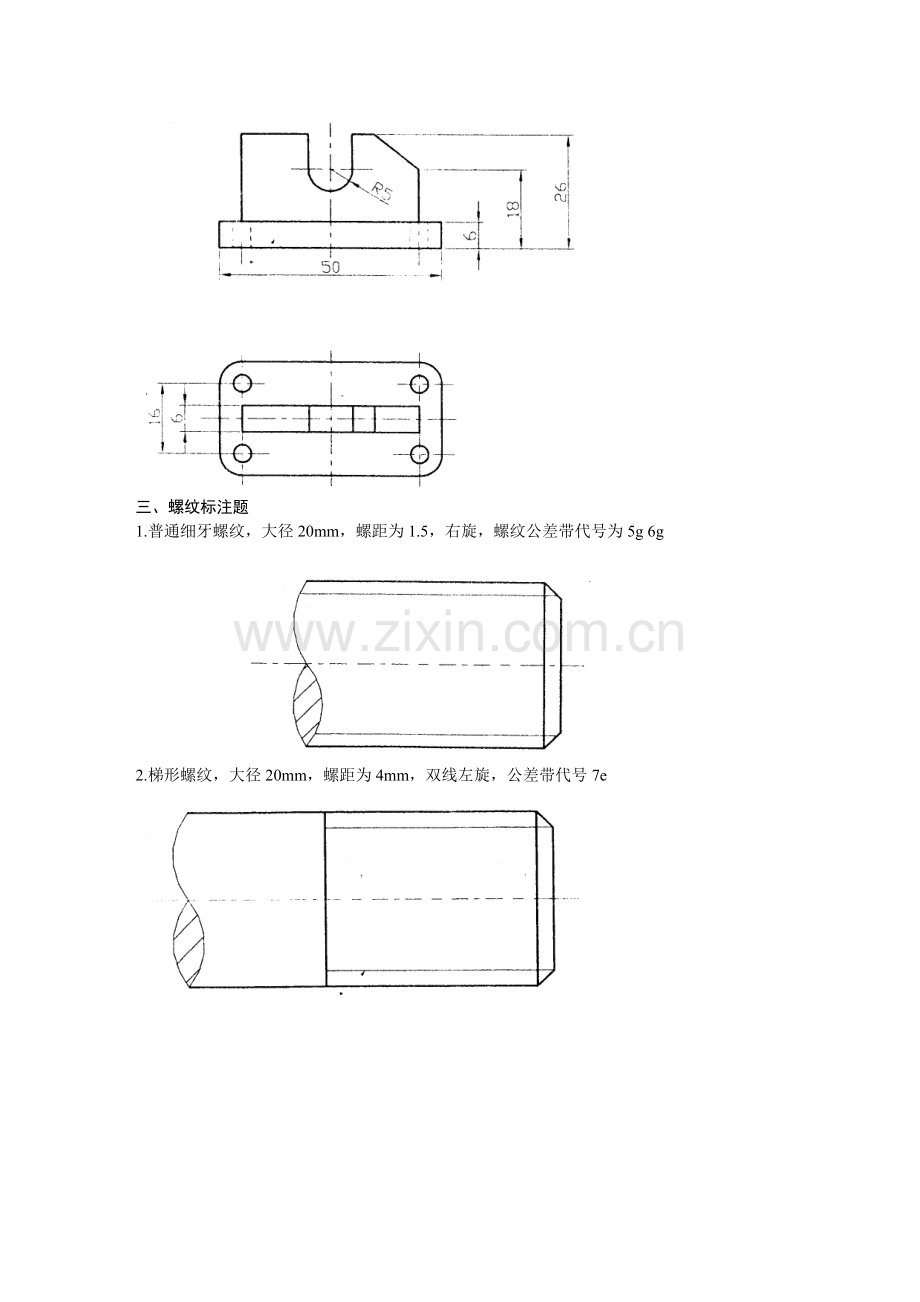

工程制图复习题一、判断题，分别判断AA，BB，CC的正确答案，结果填入括号内二、尺寸标注题，标出图中漏标的尺寸(大小直接从图中量取)三、螺纹标注题1.普通细牙螺纹，大径20mm，螺距为1.5，右旋，螺纹公差带代号为5g 6g2.梯形螺纹，大径20mm，螺距为4mm，双线左旋，公差带代号7e四、点、线、面作图题1.已知点A(15，10，10)，B点在A点之上20mm，C点距H面20mm，试完成三角形ABC的三面投影。2.求直线AB的真长。(方法不限)五、截交线与相贯线1.画出侧面投影(6分)2.画出正面投影(6分)六、组合体与剖视图1.补画左视图2.补画左视图3.补画左视图并作全剖视图。七、读懂微动机构装配图，拆画零件图(共31分)1.工作原理：该机构通过手轮1的旋转，由于螺杆6上螺纹的作用，带动导杆10作左右的微小移动，键12用来限止导杆的转动。2.回答下列问题，将正确答案填入空格内：(6分)(1)螺杆6作_运动；(2)支座8的材料是_；(3)是装配图中的_尺寸，H8是_的公差带代号，f7是_的公差带代号；(4)尺寸190210的含义是_。3.根据装配图拆画支座8的零件图，要求：(25分)(1)根据已给的视图轮廓，补全视图，主视图为半剖视图加局部剖视图，左、俯视图均为半剖视图；(2)补画视图的大小，根据装配图的大小，按11直接量取；(3)不标注尺寸。参考答案一、判断题 (b) (a) (d)二、尺寸标注题三、螺纹标注题(6分)四、点、线、面作图题1. 2.五、截交线与相贯线六、组合体与剖视图1. 2. 3. 七、读懂微动机构装配图，拆画零件图2.(1)旋转运动 (2)铸铝 (3)配合 孔 轴(4)导杆10直线运动的范围3.(25分)一、填空题(每小题1分，共10分)1.工程上常用的图示形式有：正投影图、标高投影图、透视图以及_图。2.正平面的_投影反映实形。3.点D的坐标为(10，25，15)，则该点对H面的距离为_。4.在水平投影面上的直线AB的正面投影ab在_。5.用剖面绘制工程图样时，剖到的轮廓线应画成_线。6.求曲面与地形面的交线，即求两面上一系列_的交点连线而成。7.在钢筋混凝土梁的配筋详图中，梁的轮廓线应画成_。8.在公路路线平面图中， 符号表示_。9.一正圆锥的顶点沿一条空间曲导线运动且锥轴方向不变，形成的包络曲面为_。10.表示涵洞的图样是以水流方向为纵向，并以_图代替立面图。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分)1.钢筋混凝土梁板详图常用的比例为( )。 A.11、12、15 B.110、120、150 C.150、1100、1200 D.1150、1300、14002.在重合断面图中，断面轮廓线应采用( )画出。 A.粗实线 B.细实线 C.中实线 D.虚线3.在钢筋混凝土结构图中，3根3号钢筋、直径为20应标注为( )。4.某直线的水平面投影反映实长，该直线为( )。 A.水平线 B.正平线 C.铅垂线 D.侧平线5.公路路线工程图包括路线纵剖面图、路基横断面图和( )。 A.路线立面图 B.构造图 C.地形图 D.路线平面图6.某三边形图形与V面倾斜，该平面的V面投影为( )。 A.平面的相似形 B.平面的类似形 C.平面的实形 D.一直线7.在钢筋混凝土详图中1020是指配I级钢筋、( )。 A.10根、直径为20mm B.20根、直径为10mm C.直径为10mm、间距200mm D.直径为10mm、间距20mm8.在土建详图中，图例 表示( )材料。 A.钢筋混凝土 B.混凝土 C.保温材料 D.金属材料9.平面与正圆锥面截交，平面平行锥面上两条素线时截交线为( )。 A.抛物线 B.直线 C.椭圆 D.双曲线10.下列三角形图形中，属直角三角形的为( )。 三、简述题(每小题5分，共10分)1.简述桥位地质断面图的图示内容及作用。2.简述剖面图的种类有哪些。四、补全视图中所缺的线条。(每小题5分，共10分)1. 2.五、补第三视图。(每小题6分，共12分)1. 补左视图 2. 补前视图六、已知点D到ABC平面的距离为定长L(如图所给)，求作D的V面投影(只作一解)。(8分) 七、求作带切口三棱锥的H和W投影(10分)八、求作穿孔曲面体的H和W投影(10分) 九、补全梁的断面22、33。(10分)十、在地形图上筑一道路，路面标高为50.00，路基的边坡坡度11，求作：(共10分)1.路基边坡与地形面的交线2.用字母标出填挖方的分界点参考答案一、填空题(每小题1分，共10分) 1.轴测 2.V(正)面 3.15 4.OX轴上 5.粗实线 6.等高线 7.细实线 8.涵洞 9.同坡曲面 10.纵剖面二、单项选择题(每小题1分，共10分) 1.B 2.B 3.A 4.A 5.D 6.B 7.C 8.C 9.D 10.C三、简述题(每小题5分，共10分) 1.图示内容包括河床断面线、最高水位线、常水位线和最低水位数，以作为设计桥梁、桥台、桥墩和计算土石方工程数量的依据。 2.剖面图包括全剖面、半剖面、局部剖面、 阶梯剖面、旋转剖面等。四、补全视图中所缺的线条(每小题5分，共10分)五、补第三视图(每小题6分，共12分) 六、已知点D到ABC平面的距离为定长L(如图所给)，求作D的V面投影(只作一解)。(8分)七、求作带切口三棱锥的H和W投影。(10分)八、求作穿孔曲面体的H和W投影。(10分)九、补全梁的断面22、33。(10分)十、在地形图上筑一道路，路面标高为50.00，路基的边坡坡度11，求作：(共10分)1.路基边坡与地形面的交线2.用字母标出填挖方的分界点一、填空题(每空1分，共10分)1.点A的坐标为(50，-30，20)，则该点在第_分角。2.点的标高投影是用点的H投影加注_的方法来表示的。3.在钢筋混凝土结构施工图中，代号表示_级钢。4.平面的W投影反映平面图形的实形，该平面为_。5.正平线的_投影反映直线的实长。6.采用半剖面图时，物体的该投影图为_。7.在道班房建筑施工图中，“”的意义为_。8.公路路线工程图包括路线平面图、_和路基横断面图。9.在正二测中，用简化系数时，深度方向的轴向变形系数为_。10.桥位平面图中的植被、水准符号等均应按_方向为准。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分)1.道班房建筑平立剖常用的比例应采用( )。 A.11、12、15 B.110、120、130 C.150、1100、1200 D.1300、1500、110002.在土木工程图中采用两种线宽时，其线宽比为( )。 A.1.5b0.7b B.1.0b0.5b C.1.0b0.35b D.0.5b0.25b3.在钢筋混凝土结构图中，5号钢的代号为( )。4.用一水平面截交两个平行的一般位置平面，截交线为( )。 A.两平行的水平线 B.两平行的一般位置线 C.两相交的水平线 D.两相交的一般位置线5.涵洞的侧面图按习惯称为( )图。 A.纵剖面 B.平面 C.洞口正立 D.洞口横断6.在土木工程图中，材料图例 表示( )。 A.混凝土 B.钢筋混凝土 C.块石混凝土 D.砖7.平面与正圆锥面截交，当截交线为双曲线时，截平面的位置为( )。 A.平行于圆锥面上一素线 B.平行于圆锥面上两素线 C.与圆锥面上所有素线相交 D.垂直于圆锥轴线8.路线纵断面图的作用是表达路线中心纵向线型及地形地质和( )情况。 A.路线的方向 B.沿线设置构造物 C.路基构造 D.平面线型9.在土木工程图中有剖切位置符号及编号 ，其对应图2-2为( )。 A.剖面图、向左投影 B.剖面图、向右投影 C.断面图、向左投影 D.断面图、向右投影10.在下列平面图形是正方形的为( )。三、简述题(每小题5分，共10分)1.简述桥梁总体布置图的图示内容。2.简述公路路基横断面图的作用。四、补全视图中所缺的线条(每小题5分，共10分)五、补第三视图(每小题6分，共12分)1.补左视图 2.补俯视图六、求点K到ABC平面的距离实长(8分)七、求作三棱柱与三棱锥相贯线的H、W投影(10分)八、求带孔半球的V投影(10分)九、补全梁的断面1-1、3-3(10分)十、要在地形图上筑一标高为30.00的场地，其填挖方边坡均为11，求作：(共10分)1.边坡与边坡的交线(3分)2.边皮与地面的交线(7分)参考答案一、填空题(每小题1分，共10分)1. 2.高程3.4.侧平面5.V(正)面6.对称7.室外整平标高8.路线纵断面图9.0.510.正北二、填空题(每小题1分，共10分) 1.C 2.C 3.A 4.A 5.C 6.D 7.B 8.B 9.D 10.C三、简称题(每小题5分，共10分) 1.主要表明桥梁的型式、跨径、孔数、总体尺寸、各主要构件的相互位置关系，各部标高、材料数量等。 2.表达各中心桩处横向地面起伏以及设计路基横断面的情况。四、补全视图中所缺的线条(每小题5分，共10分)1. 2.五、补第三视图(每小题6分，共12分)1.左视图 2.俯视图六、求点K到ABC平面的距离实长。(8分)七、求作三棱柱与三棱锥相贯线的H、W投影(10分)八、求带孔半球的V投影(10分)九、补全梁的断面1-1、3-3。(10分)十、要在地形图上筑一标高为30.00的场地，其填挖方边坡均为11，求作：(共10分) 1.边坡与边坡的交线(3分) 2.边皮与地面的交线(7分)
