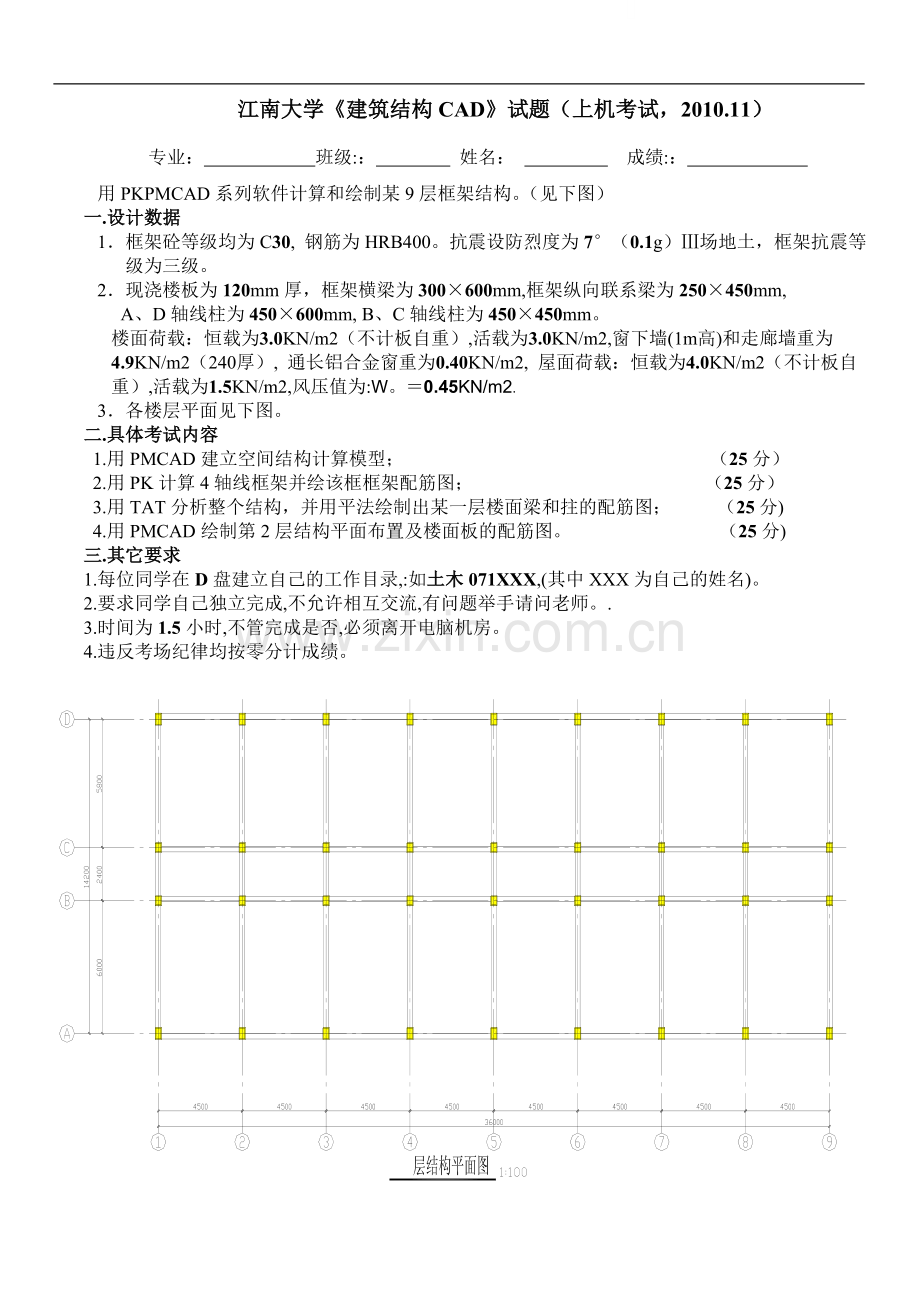

江南大学《建筑结构CAD》试题（上机考试，2010.11）
专业： 班级:： 姓名： 成绩:：
用PKPMCAD系列软件计算和绘制某9层框架结构。（见下图）
一.设计数据
1． 框架砼等级均为C30, 钢筋为HRB400。抗震设防烈度为7°（0.1g）Ⅲ场地土，框架抗震等级为三级。
2． 现浇楼板为120mm厚，框架横梁为300×600mm,框架纵向联系梁为250×450mm,
A、D轴线柱为450×600mm, B、C轴线柱为450×450mm。
楼面荷载：恒载为3.0KN/m2（不计板自重）,活载为3.0KN/m2,窗下墙(1m高)和走廊墙重为4.9KN/m2（240厚）, 通长铝合金窗重为0.40KN/m2, 屋面荷载：恒载为4.0KN/m2（不计板自重）,活载为1.5KN/m2,风压值为:W。＝0.45KN/m2.
3． 各楼层平面见下图。计算PMCAD
二.具体考试内容

1.用PMCAD建立空间结构计算模型； （25分）
2.用PK计算4轴线框架并绘该框框架配筋图； （25分）
3.用TAT分析整个结构，并用平法绘制出某一层楼面梁和拄的配筋图； （25分)
4.用PMCAD绘制第2层结构平面布置及楼面板的配筋图。 （25分)

三.其它要求
1.每位同学在D盘建立自己的工作目录,:如土木071XXX,(其中XXX为自己的姓名)。
2.要求同学自己独立完成,不允许相互交流,有问题举手请问老师。.
3.时间为1.5小时,不管完成是否,必须离开电脑机房。
4.违反考场纪律均按零分计成绩。
