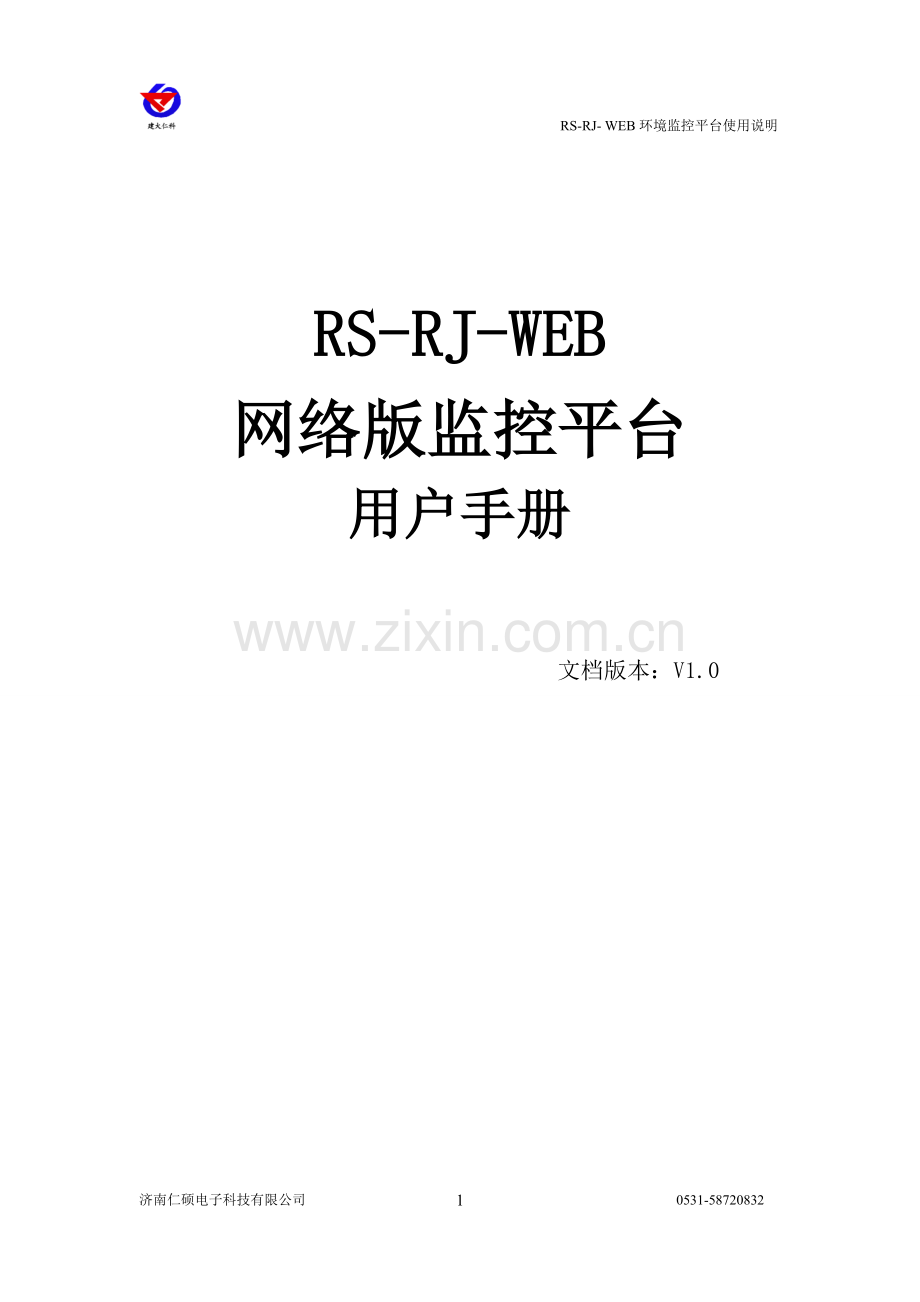

RS-RJ- WEB环境监控平台使用说明

RS-RJ-WEB
网络版监控平台
用户手册

文档版本：V1.0

目录
一、 系统功能概述 4
二、 系统配置要求 4
三、软件安装 5
3.1 系统安装 5
3.2 系统安装注意事项 6
四、 软件操作说明 6
4.1 软件架构及简介 6
4.2 服务器软件使用说明 7
4.3 WEB使用说明 18
五、联系方式 24
六 文档历史 24

一、 系统功能概述
RS-RJ-WEB环境监控平台是基于Windows操作系统上运行的多任务系统本系统采用B/S架构方便分布式监控、集中式管理、异地查看等功能。适用于Windows 2000、Windows 2003、Windows XP、Windows Vista、Win7 32位/64位、Win8 32位/64位系统。
本平台应用领域广、操作简便，您可用本系统监控各种数据，包括温湿度、浸水、门禁、市电断电、火灾烟雾等。现已在大型仓库、工业生产企业、医药部门、档案馆、军事部门、气象站、电信机房、智能大厦等部门发挥重要的作用。
基础功能包括：WEB网页数据展示浏览、实时监控数据显示、越限自动报警、实时记录监控数据和报警数据、实时曲线图、历史数据查询打印、自动生成历史曲线图、历史数据导出、数据自动备份、系统运行日志、用户权限管理。
高级功能包括：支持后台及WEB端语音告警、设备离线告警、支持发送告警邮件，每台设备可设置多达10个邮箱联系人、告警短信及电话拨号告警，每台设备可设置多达10个短信或振铃联系人、所有检测量的名称可自定义，可自定义设备名称，可自定义所有检测量的单位及偏差值因此可检测诸如C02浓度、光照度、PH值、含氧量浓度、电流、电压、压力等所有现场模拟量值检测。开放网络数据库接口，用户可自己进行前端WEB界面开发，及与其他监控平台的对接。
本平台支持多种网络通信方式：RJ45网口通信、WIFI无线通信、GPRS远程无线通信。

二、 系统配置要求
开始安装 RS-RJ-WEB环境监控平台之前，请确认计算机满足以下最小系统要求:
l PIII 700以上的处理器；
l 256MB以上内存；
l 1024*768 分辨率的监视器；
l 1G 以上的可用硬盘空间；
l 有线或无线网卡配置；
l 键盘和鼠标；
l Windows 2000/2003/NT/XP/Win7/Win8 32位/64位操作系统。

三、软件安装
3.1 系统安装
首先安装位于软件安装包中的数据库连接脚本，安装图标如图所示：

在安装完成数据库连接脚本后，双击系统安装包RS-RJ-WEB环境监控平台，启动软件安装，安装图标如图所示：

在出现安装界面后点击“下一步”进行安装直到软件安装完成。

安装完成后会有两个启动项：和两个启动项，用户依次双击这两个图标后，在任务栏的右下角如图会出现相同的两个图标，这表明两个服务均已正常启动。

3.2 系统安装注意事项
软件安装过程中建议客户把杀毒软件及安全防护软件暂时完全关闭，因为杀毒软件会阻止监控平台的数据库服务的安装。软件安装完成后可将软件添加到杀毒软件的信任列表中，以免杀毒软件误当做病毒杀掉软件。

四、 软件操作说明
4.1 软件架构及简介
RS-RJ-WEB由后台服务器和前端WEB两部分组成，后台服务器作为TCP服务器等待设备连接，通信建立后，进行数据分类整理存储，判断上下限值，并进行邮件报警和短信、振铃报警。前端WEB从数据库获取数据并对数据进行展示。WEB端采用ASP引擎驱动，WEB服务启动起来后，在任何地方访问服务器IP的8000端口便会访问到数据了。

4.2 服务器软件使用说明
用户在启动监控服务器，双击右下角的温湿度智能监控系统的图标后便会弹出服务器软件主界面如图5。主界面分为七个标签：“基本设置”，“在线设备列表”，“设备管理”，“用户管理”，“数据管理”，“系统功能”，“短信设置”，“WEB登陆记录”。用户使用这七个标签便可轻松实施对环境监控平台的设置和搭建。
l 基本设置：设置服务器运行的基本参数，包括与设备通信的超时时间WEB界面设备显示数量、数据存入数据库的间隔等基本信息。
l 在线设备列列表：能够一目了然的了解到哪些设备在线，哪些设备不在线，便于用户进行设备故障判断。
l 设备管理：主要进行设备添加，设备名称及单位自定义，设备限制修改，告警联系人添加及修改。
l 用户管理：主要是分配网页端登陆的用户名及密码
l 数据管理：主要按日期及时间段进行设备数据导出
l 系统功能：主要包括清理数据库，关闭告警音等功能。
l 短信设置：主要包括短信猫设置，短信中心号码设置等功能。
l WEB登陆记录：包括WEB端用户登陆的IP地址及登陆时间等信息，主要监控非法及恶意登陆等情况。

图1 服务器软件主界面
4.2.1点击“基本设置”如图2

图2 基本设置标签页

一、 单击“基本设置”标签便可进行基本参数设置。
二、 用户可根据需要修改参数信息，若无特殊需求，服务器端口、数据库端口、心跳超时时间均使用默认值即可。
1） 服务器端口：为温湿度采集节点需要访问的服务器端口，默认为2404，即网络型集中器或者网络型温湿度变送器只要访问主机的2404号端口便可将设备数据上送到环境监控平台。
此端口一般与网络型设备配置软件的“网络参数”中的服务器“目标端口”一致即可。
2）数据库端口：环境监控平台软件采用网络数据库，对外开发的端口默认为3308，即若您需要第三方开发监控平台或者接入到别的软件平台时，可访问数据库的端口，从而获取各个节点的温湿度数据。与我司联系，即可获得数据库中数据存储格式，一般应用使用默认值即可。
3）心跳超时时间：为服务器维持客户端连接的有效性的时间长度，即：当连接中没有任何数据的时长超过心跳超时时间时服务器便会自动断开链接等待设备重新连接。一般应用使用默认值即可。
4）告警邮箱：当温湿度节点存在告警信息时便可自动的将告警邮件通过此邮箱发送到指定的告警邮箱，用户通过登录告警邮箱便可查看告警记录邮件。如果邮箱已绑定手机短信提醒则可以通过接收短信获知告警信息
5）告警邮箱密码：所设置的发送告警邮件的邮箱的密码。
6）开启邮箱告警选项：勾选上后便开启了邮件告警功能。
7）设备离线判断时间：即为设备离线告警的判断时间，此参数为智能判断设备离线告警的一种机制，默认值为3分钟，若无特殊要求，即按默认值即可，若需要修改请咨询厂家技术支持后再进行修改。
8) 告警状态判断间隔：若设备发生越限告警后，每隔多长时间去生成一次告警事项，此值代表系统对越限告警及离线告警判断的灵敏度，默认为3分钟即可。
9）告警短信发送间隔：指告警短信之间的发送间隔，若此值设置太短，则短信猫处理负荷过大，会把告警短信丢掉，造成短信发送不全。此处默认应设置为15S。
10）开启短信告警选项：若系统采购时，采购了短信猫，则可勾选此选项，此选项作为短信告警的总开关。
11）开启设备离线告警选项：若勾选上后，若设备列表中已添加的设备没有上线，则会提示设备离线告警，此处为离线告警的总开关，勾选后，还必须在设备管理里把设备自己的离线告警开关勾选，才能够进行设备离线告警。
12）开启振铃告警选项：若系统采购时，采购了短信猫，则可勾选此选项，此选项作为振铃告警的总开关。
13）WEB页面终端显示数量：为WEB页面实时数据界面需要显示的温湿度采集节点数量，默认为16，即可在WEB实时数据界面最多可显示16个节点数据。
14）数据保存间隔：指数据存入数据库的间隔，若设置为0，则设备每上送一次数据，便会存储到数据库，此时，若设备上送数据速率太高的话，会导致数据库数据迅速增加，最终会使监控平台运行缓慢。若设置为在其他数值，则会按指定的数值存储数据，建议此值设置为1分钟即可。
三、用户修改完所需数据后单击“设置”按钮便可将参数保存，需要重启软件才能重新应用参数。

4.2.2点击“在线设备列表”如图3

图3 在线设备列表标签页

一、 单击“在线设备列表”标签便可进行在线设备管理。
二、 单击“刷新”按钮，便可将能够连接上服务器的设备刷新到设备列表。设备列表显示信息包括设备地址，设备名称和设备当前自检的状态。用户可将在线设备列表与已设置的设备列表比较，便可非常方便的判断出哪些设备没有在线以便迅速的定位到故障设备，根据设备状态可详细的知道在线的设备的运行状态及故障信息，方便客户迅速的确定在线设备的工作状态及是否存在硬件故障。

三、 双击任何在线的设备便可对设备的运行参数进行查看；若设备有继电器输出控制，便可进行继电器输出控制。

在设置界面点击运行参数标签便可进行设备基本参数设置，如图4所示

图4 运行参数标签

其中：
运行参数标签页为设备当前的运行参数，用户可以通过此标签页查看，设备参数是否正确。
若要进行继电器控制，点击“继电器控制”标签如下图所示可进行两路继电器的吸合、断开控制了。

4.2.3点击“设备管理”标签页如图5所示。
用户可在设备列表中右击设备列表或者二级菜单列表来增加设备如图所示。
设备名称可自定义，为了区分不同地点或不同属性的设备增加区域以方便管理。区域名称可以自定义，并且每一级区域后还可以增加子区域。

图5 设备管理标签

一、 单击“设备管理”标签便可进入设备管理界面。
二、 单击“设备列表”中的设备。可弹出对应设备参数界面。
三、 用户可修改设备的参数：
1） 设备名称：为方便用户识别，可在此添加设备的备注名称。
2） 设备地址：为设备唯一的通信地址。必须是8位唯一的数例如：00000001为1号地址，00000002为2号地址。
3） 遥信0~遥信7为，网络型集中器接入开关量485变送器时上送的开关量的自定义名称，用户可根据此处通道0~通道7实际接入的开关量的设备类型来对此进行名称自定义。

4） 负责人手机号,代表当发生告警时，给指定联系人发送告警短信时，会把已勾选的负责人的姓名及手机号填入到短信。来提示短信收信人，此设备的负责人是谁，联系方式是多少，方便及时找到负责人。

5） 告警手机号码1~30：代表当设备发生告警时，可向此处设置的手机号码发送告警短信，最多可填写30个手机号码，若不填写则不会发送告警短信。

6） 告警邮箱1~10：指当设备发生告警后会向指定的邮箱发送告警邮件，用户每台设备最多可填写10个邮件收件人。

7） 选项卡1~8，此处主要针对网络型集中器MODBUS接口时使用，因为每台网络型集中器最多可以接入8台ModBus模拟量的变送器，在集中器的配置软件上对应着通道0~通道7，此处每一个选项卡对应每一台ModBus模拟量变送器的参数。

8） 对于每个选项卡的参数
X号开启：是只是否开启此节点，若点击开启，则代表此通道数值会在WEB界面上显示，并能够开启越限告警。
短信告警：此勾选框代表此节点若发生告警是否允许发送短信。
振铃告警：此钩选框代表此节点若发生告警是否允许进行振铃告警。
节点名称：代表此节点自定义名称，方便用户管理。
显示位置优先级，主要是代表在WEB实时数据界面，此节点显示的位置，若优先级越高，则在WEB实时数据界面显示的位置就会越靠前，以此实现在WEB实时数据界面的显示位置的自定义。
模拟量1上限、下限：由于每一个节点上送两路模拟量，此处指模拟量1的告警的上下限值。
模拟量2上限、下限：此处指模拟量2的告警的上下限值。
模拟量1名称：指模拟量值1在数据库记录及发送告警邮件及告警短信时的名称，默认为“温度”，若有其他的模拟量值接入，此处可设置为任意名称。
模拟量2名称：指模拟量值2在数据库记录及发送告警邮件及告警短信时的名称，默认为“湿度”，若有其他的模拟量值接入，此处可设置为任意名称。
模拟量值1单位：指模拟量值1在数据库记录及WEB界面显示时的单位，此处可在下拉列表中选择任意单位。
模拟量值2单位：指模拟量值2在数据库记录及WEB界面显示时的单位，此处可在下拉列表中选择任意单位。
模拟量1校准值、模拟量2校准值：指设备上送的原始值首先与对应的模拟量的校准值做加和运算后再进行数据库存储及WEB显示，校准值可以为正值也可以为负值。

四、 用户确认修改的参数没有问题后可点击“修改”按钮，将参数应用。

4.2.3点击“用户管理”如图6所示在此界面可管理网页登陆的账号、密码和用户级别。

图6 用户管理标签

一、 单击“用户管理”标签可进入用户管理界面，增加用户、删除用户或修改用户。
二、 单击“增加”按钮可增加用户，设置用户名和密码及用户级别后单击确定即可。
三、 单击列表中的用户可修改或删除用户。
四、 用户级别分为两级：管理用户和普通用户。管理用户可在WEB界面进行各个温湿度节点的报警值上下限的设置，选择需要开启显示的节点。普通用户则只能进行查看，无修改设置权限。
4.2.4点击“数据管理”如图7所示在此界面可进行数据文件导出。

图7 数据管理界面
一、 单击“数据管理”标签可进入数据管理界面进行历史数据导出功能。
二、 单击“树形列表”选择需要导出数据的以太网设备。
三、 选择本设备的节点号，以及需要导出数据的的开始时间和结束时间。
四、 单击“导出温湿度历史数据”进行数据导出。默认格式为.xlsx后缀，可使用WPS2013或Office2013打开。进度条指示导出进程。
五、 单击“导出告警历史数据”进行告警记录导出。默认格式为.xlsx后缀，可使用WPS2013或Office2013打开。进度条指示导出进程。
4.2.5点击“系统功能”如图8所示在此界面可进行数据库修复、告警音关闭、数据库数据清理功能。

图8 系统功能界面
一、 单击“系统功能”标签可进行数据库修复、告警音关闭、指定时间段历史数据清空等功能。
二、 “修复数据库”：当PC机或服务器突然断电，若程序在写数据库时，会造成数据库损坏。若系统启动时提示数据库连接失败，则点击本按钮便可进行数据库修复，并且不会丢失任何数据。
三、 “关闭告警音”当系统存在告警时，服务器会发出告警语音，当故障修复后，点击此按钮便可关闭告警音，否则告警音会一直提示。若故障没有修复，单击关闭告警音10S后系统会再次发出告警语音。
四、 历史数据清空：若系统长时间运行以后，数据中会存在有大量的历史数据，此时可以通过选择时间段，来清除数据库中的历史数据。从而减轻操作系统的运行负荷。
4.2.6点击“短信设置”如图 9所示在此界面可进行短信参数设置。

图9 短信猫设置界面

一、 单击“短信设置”标签可进行短信参数设置。
二、 短信发送接口有两种，一种是服务器通过串口连接我公司的硬件短信猫进行短信发送；第二种是若客户已有基于WEB Service的网络版短信发送平台，则可通过联系我司技术支持来使用WEB Service网络平台来发送短信。用户在选择完发送接口后，请点击设置来进行选项存储。
三、 若用户选择短信发送接口为我司硬件短信猫，则选择对应的串口号，波特率我司短信猫均为9600，然后点击设置。若用户需要设置短信中心号码，点击“读取”，来获取短信猫上的短信中心号码，并且进行修改，然后点击设置保存。
四、 若客户选择通过短信平台发送，请在短信平台设置里面输入客户已有的WEB Service短信平台的账号及密码并点击设置进行保存。
4.3 WEB使用说明
由于RS-RJ-WEB监控平台的WEB界面包含有动态图形控件，所以建议客户采用Googe Chrome浏览器，火狐浏览器，或者IE11及以上版本。采用其他浏览器不能保证数据显示正常。
局域网内用户可打开浏览器 在地址栏输入服务器IP地址和端口号8000，如图，便会弹出用户登录界面如图10，输入用户名和密码后便可进入主界面，默认用户名和密码是均为admin。

图10 系统登录界面

主界面如图11所示具有五个标签：“实时数据”、“设备列表”、“历史数据”、“告警记录”、“退出登陆”。单击不同的标签可切换到不同的界面。

图11 主界面
4.3.1 实时数据
实时数据标签为大界面显示所有上线的设备的温度和湿度列表，若数据越过告警线则数据变位红色显示,若后台设备管理上已经勾选了设备离线告警的勾选框，则若设备离线，在实时数据界面上就会显示设备离线；若存在设备告警，登陆WEB时会有语音提示，点击清除告警音，便可暂停语音告警，当用户点击浏览器刷新或切换到其他界面后，告警语音便可在此恢复。界面如图12所示。

图12 实时数据界面

4.3.2 设备列表
设备列表标签如图13为可查看单个设备的温湿度值和实时曲线。整个界面主要分成四个部分。左侧为树形设备列表。右半部分上端部分为本设备8个外部遥信状态将鼠标放置在遥信状态边上的指示灯上会显示遥信节点信息；右半部分为本设备8个通道的温湿度值，下半部分为本设备对应通道的温湿度的实时曲线，记录时间为一个小时。

图13 设备列表界面
若用户具有管理权限则如图所示右击设备，便会弹出对应设备的温湿度上下限的设置界面。方便管理员用户设置温湿度告警的上下限如图14所示。

图14 温湿度告警设置界面

4.3.3 历史数据
历史数据标签，可供用户查询任何一个设备的历史温湿度记录，并且可以以列表的形式显示或者以曲线的形式显示。具体界面如图15所示。

图15 历史数据查询界面
一、 单击“历史数据”标签便可进入历史数据查询界面。
二、 在左侧树形列表中单击需要查询的设备。
三、 单击日历标签选择需要查询的日期。
四、 单击开始时间日历标签选择查询当天的开始时间。
五、 单击结束时间日历标签选择查询当天的结束时间。
六、 单击选择是以列表形式查询还是以曲线形式查询。
七、 单击“查询”按钮，便可查询出历史数据了。
4.3.4 告警记录
告警记录标签，如图16所示，可供用户方便的查看历史温湿度告警记录。

图16 告警记录查询界面
一、 单击“告警记录”标签便可进入告警记录查询界面。
二、 单击左侧树形列表的设备从而选中设备。
三、 单击日历标签选择要查询的日期。
四、 单击开始时间日历标签选择要查询的开始时间。
五、 单击结束时间日历标签选择要查询的结束时间。
六、 单击“查询”按钮进行历史记录查询。
4.3.5 退出系统
单击退出系统标签便可退出到登陆界面。

五、联系方式
济南仁硕电子科技有限公司
地址：山东省济南市高新区凤岐路2886号
邮编：250101
电话：[phone]
传真：[phone]
网址：
云平台地址：

六 文档历史
V1.0 文档建立
V1.1 增加数据库恢复功能
V1.2 WEB可查看任意时段数据
V1.21 增加清理数据库功能
V1.3 增加设备离线告警功能
V1.4 所有数据单位及名称可以自定义
