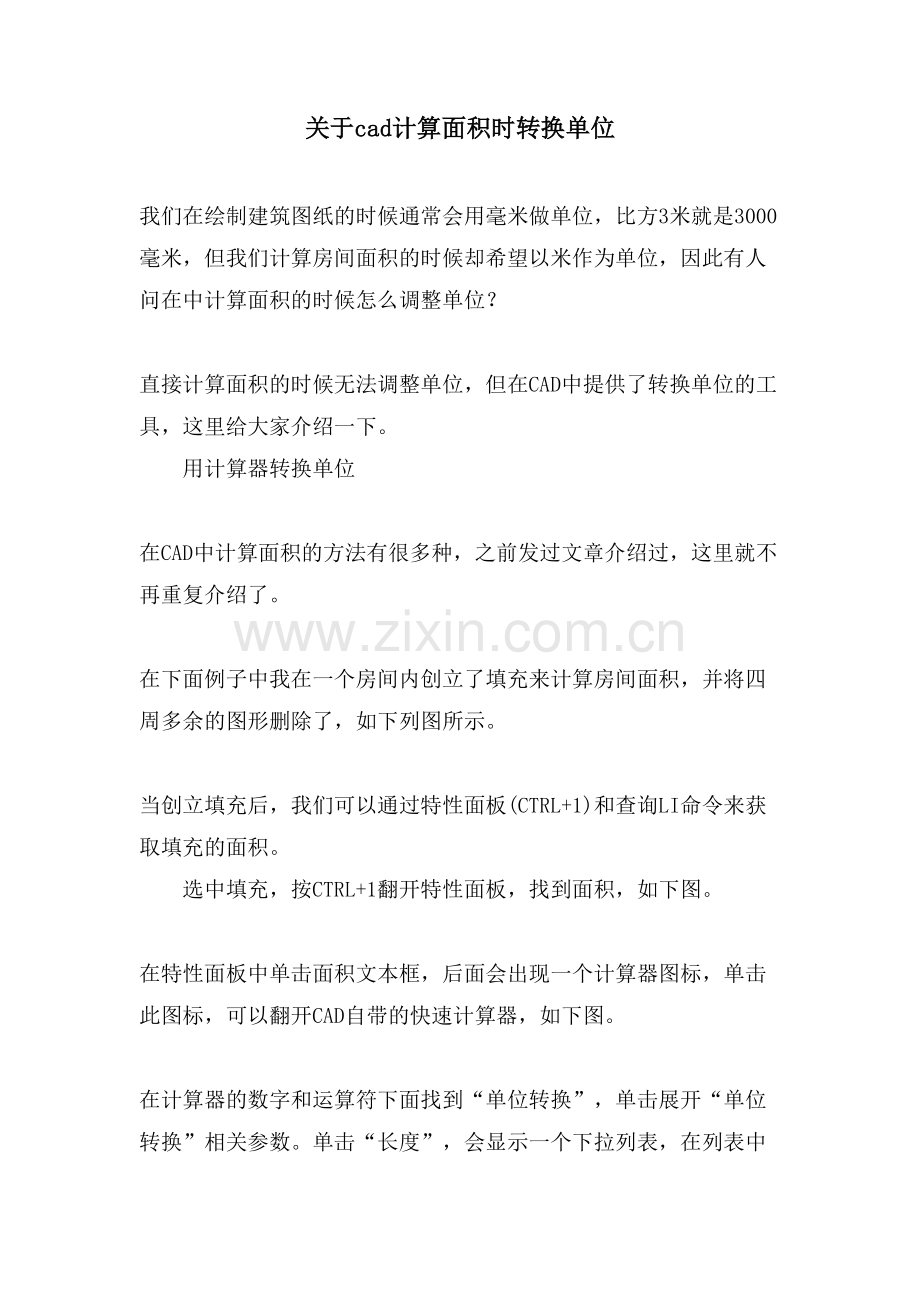

关于cad计算面积时转换单位.doc

关于cad计算面积时转换单位
　　我们在绘制建筑图纸的时候通常会用毫米做单位，比方3米就是3000毫米，但我们计算房间面积的时候却希望以米作为单位，因此有人问在中计算面积的时候怎么调整单位？
　　直接计算面积的时候无法调整单位，但在CAD中提供了转换单位的工具，这里给大家介绍一下。
　　用计算器转换单位
　　在CAD中计算面积的方法有很多种，之前发过文章介绍过，这里就不再重复介绍了。
　　在下面例子中我在一个房间内创立了填充来计算房间面积，并将四周多余的图形删除了，如下列图所示。
　　当创立填充后，我们可以通过特性面板(CTRL+1)和查询LI命令来获取填充的面积。
　　选中填充，按CTRL+1翻开特性面板，找到面积，如下图。
　　在特性面板中单击面积文本框，后面会出现一个计算器图标，单击此图标，可以翻开CAD自带的快速计算器，如下图。
　　在计算器的数字和运算符下面找到“单位转换”，单击展开“单位转换”相关参数。单击“长度”，会显示一个下拉列表，在列表中选择“面积”，将转换自单位设置成平方毫米，将转换到设置为米，在“要转换的值”文本框中单击，然后在上面的显示面积结果的输入框单击，数值就会复制到下面的方框中，已转换的值就出来了，如下图。
　　单击下面已转换的值，后面会出现一个计算器按钮，单击此按钮，转换的值就会显示到上面的输入框中，顶部会显示刚刚进行运算的公式。我们可以利用这个值进行其他计算。如下图。
　　平方毫米到平方米这种转换，我们用口算都能算出来，用计算器还可以进行一些口算无法完成的转换，例如从平方毫米到平方英尺的转换，如下图。
　　CAD的快速计算器不仅可以在特性面板中翻开，也可以直接翻开使用，输入quickcalc命令后回车，或按CTRL+8就可以翻开计算器，当然还可以到工具菜单和面板中翻开计算器。
　　计算器还有很多功能，这里只是给大家介绍了单位转换的功能，如果感兴
　　我们在绘制建筑图纸的时候通常会用毫米做单位，比方3米就是3000毫米，但我们计算房间面积的时候却希望以米作为单位，因此有人问在CAD中计算面积的时候怎么调整单位？
　　直接计算面积的时候无法调整单位，但在CAD中提供了转换单位的工具，这里给大家介绍一下。
　　用计算器转换单位
　　在CAD中计算面积的方法有很多种，之前发过文章介绍过，这里就不再重复介绍了。
　　在下面例子中我在一个房间内创立了填充来计算房间面积，并将四周多余的图形删除了，如下列图所示。
　　当创立填充后，我们可以通过特性面板(CTRL+1)和查询LI命令来获取填充的面积。
　　选中填充，按CTRL+1翻开特性面板，找到面积，如下图。
　　在特性面板中单击面积文本框，后面会出现一个计算器图标，单击此图标，可以翻开CAD自带的快速计算器，如下图。
　　在计算器的数字和运算符下面找到“单位转换”，单击展开“单位转换”相关参数。单击“长度”，会显示一个下拉列表，在列表中选择“面积”，将转换自单位设置成平方毫米，将转换到设置为米，在“要转换的值”文本框中单击，然后在上面的显示面积结果的输入框单击，数值就会复制到下面的方框中，已转换的值就出来了，如下图。
　　单击下面已转换的值，后面会出现一个计算器按钮，单击此按钮，转换的值就会显示到上面的输入框中，顶部会显示刚刚进行运算的公式。我们可以利用这个值进行其他计算。如下图。
　　平方毫米到平方米这种转换，我们用口算都能算出来，用计算器还可以进行一些口算无法完成的转换，例如从平方毫米到平方英尺的转换，如下图。
　　CAD的快速计算器不仅可以在特性面板中翻开，也可以直接翻开使用，输入quickcalc命令后回车，或按CTRL+8就可以翻开计算器，当然还可以到工具菜单和面板中翻开计算器。
