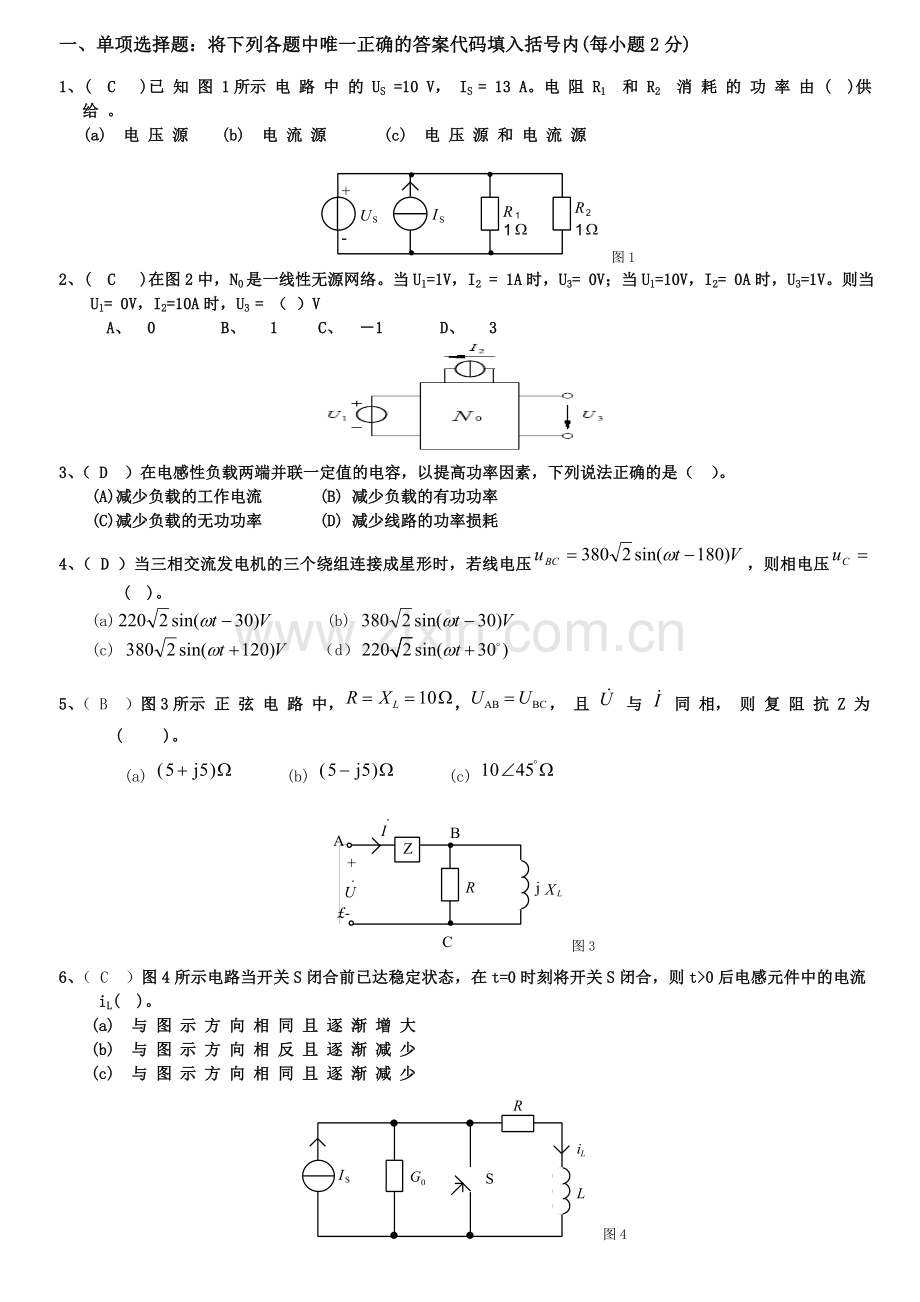

电工学期末考试试卷西南科技大学2011.doc

一、单项选择题：将下列各题中唯一正确的答案代码填入括号内(每小题2分) 1、( C )已 知 图 1所示 电 路 中 的 US =10 V， IS = 13 A。电 阻 R1 和 R2 消 耗 的 功 率 由 ( )供 给 。(a) 电 压 源(b) 电 流 源(c) 电 压 源 和 电 流 源图12、( C )在图2中，N0是一线性无源网络。当U1=1V，I2 = 1A时，U3= 0V；当U1=10V，I2= 0A时，U3=1V。则当U1= 0V，I2=10A时，U3 = （ ）VA、 0 B、 1 C、 1 D、 33、（ D ）在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ ）。(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗4、（ D ）当三相交流发电机的三个绕组连接成星形时，若线电压，则相电压 ( )。(a) (b) (c) （d）5、（ B ）图3所示 正 弦 电 路 中， 且 与 同 相， 则 复 阻 抗 Z 为 ( )。(a) (b) (c) 图36、（ C ）图4所示电路当开关S闭合前已达稳定状态，在t=0时刻将开关S闭合，则t0后电感元件中的电流iL( )。(a) 与 图 示 方 向 相 同 且 逐 渐 增 大(b) 与 图 示 方 向 相 反 且 逐 渐 减 少 (c) 与 图 示 方 向 相 同 且 逐 渐 减 少 图47、（ D ）对欧姆定律、基尔霍夫定律，下列说法不正确的是( )。 (A) 对线性、稳态电路，欧姆定律、基尔霍夫定律均成立 (B) 对线性电路过渡过程，欧姆定律、基尔霍夫定律均成立(C) 对非线性电路，欧姆定律不成立；但基尔霍夫定律仍然成立(D) 对非线性电路，基尔霍夫定律不成立、但欧姆定律仍然成立8、（ D ）图5所示电路的时间常数（ ）A.B. C. D. 图59、（ D ）有一闭合铁心线圈，在下面几种分析中，错误的是（）A、在交流励磁中，铁心截面积加倍，线圈中的电阻和匝数以及电源电压保持不变的情况下，铁心中的磁感应强度的大小减半；线圈电流和铜损也相应降低；B、在直流励磁中，线圈匝数加倍，线圈的电阻及电源电压保持不变的情况下，线圈电流和铜损不变磁场强度加倍；C、在交流励磁中，线圈匝数加倍，线圈的电阻及电源电压保持不变的情况下，铁心中的磁感应强度的大小减半；线圈电流和铜损减小；D、在交流励磁中，电流频率减半，电源电压的大小保持不变的情况下，铁心中的磁感应强度的大小加倍（在铁心不饱和的前提下），线圈电流和铜损将并不随着磁感应强度的增加而增加；10、（ B ）在电动机的继电器接触器控制电路，热继电器的正确连接方法应当是( )。(a) 热继电器的发热元件串联接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内。(b) 热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内。(c) 热继电器的发热元件并联接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内。11、（ B ）一负载电阻为RL，经变压器接到内阻R0800的电源上，变压器原、副绕组的额定电流为2A20A，若使从变压器原绕组看进去的等效负载电阻RLR0时，则RL等于（）(a) 0.8 (b) 8 (c) 80 (d) 80012、（ B ）在继电接触器控制系统中，常用来实现接通和断开电动机或其他设备的主电路器件是（）A 组合开关 B 交流接触器 C 中间继电器 D热继电器13、（ D ）关于电位下列说法不正确的是( )。A、参考点的电位为零,VX某点电位为正，说明该点电位比参考点高；B、参考点的电位为零,VX某点电位为负，说明该点电位比参考点低。C 、选取不同的参考点，电路中各点的电位也将随之改变；D、电路中两点间的电压值是固定的，与零电位参考点的选取有关。14、（ C ）如图6，若感抗的电感元件上的电压为向量图所示的，则通过该元件的电流相量=( )。(a) (b) (c) 图615、（ B ）在R、L、C串联正弦电路中，若电阻上电压为9V，电感上电压为30V，电容上电压为18V，则电路的总电压U为( )(a) 57V (b) 15V (c) 21V (d) 3V二、应用等效变换法求图7所示电路中的。(8分)解：等效电路如下： 6分 则 2分 图7三、如图8所示电路在换路前已达稳态。当时开关接通，求的和。(10分)解： 1分 1分 2分依据三要素法得： 图8 2分则： 2分据KCL知： 2分四、一台三相异步电动机，铭牌数据如下：形接法，PN=10kW,NN=1450r/min,UN=380V,N=85%，IN=21.5A。试求电动机的输入功率，额定负载时的功率因数，磁极数，额定转差率SN，额定转矩TN. (8分)解： 1分又因为 1分 1分 故 1分 即P=2 1分据 1分 2分五、在图9中，已知E1=20V，E2 =10V，IS =1A，R1=5，R2= 6，R3=10 ，R 4=5 ，RS=1 ，R5=8，R 6=12 ，求流经R5的电流I。(12分) 解：本题采用戴维南定理： 图9电路等效如下：依据叠加定理知： 6分 6分六、在线电压为380V的星形连接三相电源上，接两组电阻性对称负载，如图10所示。已知,试求电路的线电流I。(10分)解：设 则： 2分对于星形负载：其线电流等于相电流： 3分对于三角形负载，线电流计算如下： 3分依据KCL定理得： 2分七、如下图11所示电路，已知,求电路总阻抗电路总电流。(10分)解： 4分则： 3分即： 3分 图11 图11八、分析图12示控制电路的工作过程；为使该电路具有较完善的保护功能，指出主电路、控制电路中应增加那些元件，并在该图中适当位置画出。(12分)图12解：工作过程：启动：按下，KM1圈通电并且自锁，R串入，电机启动；同时时间继电器线圈KT有一个脉冲通电之后断开，其延时触电延时，延时时间到则闭合，从而KM2自锁通电。R被短接，电机正常运行。 4分 停车：按下SB1电机停车。 2该电路实现的功能：电机串阻启动。 2分 为完善保护功能，应增加如下元件：FU：过热保护FR:过载保护。同时KM具有失压保护功能。 2分
