初中物理教科书（人教版）

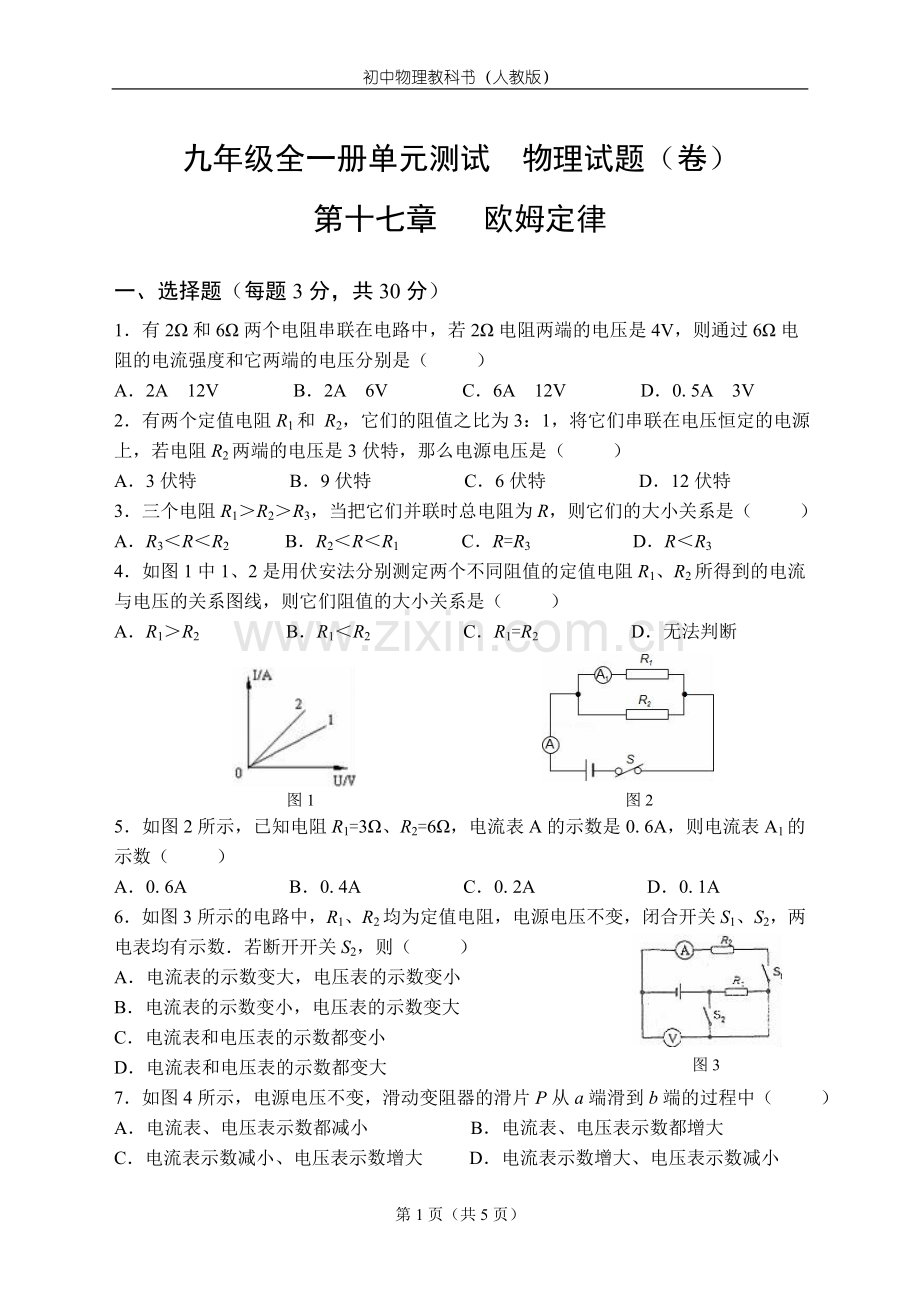

九年级全一册单元测试 物理试题（卷）
第十七章 欧姆定律
一、选择题（每题3分，共30分）
1．有2Ω和6Ω两个电阻串联在电路中，若2Ω电阻两端的电压是4V，则通过6Ω电阻的电流强度和它两端的电压分别是（ ）
A．2A 12V B．2A 6V C．6A 12V D．0.5A 3V
2．有两个定值电阻R1和 R2，它们的阻值之比为3：1，将它们串联在电压恒定的电源上，若电阻R2两端的电压是3伏特，那么电源电压是（ ）
A．3伏特 B．9伏特 C．6伏特 D．12伏特
3．三个电阻R1＞R2＞R3，当把它们并联时总电阻为R，则它们的大小关系是（ ）
A．R3＜R＜R2 B．R2＜R＜R1 C．R=R3 D．R＜R3
4．如图1中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（ ）
A．R1＞R2 B．R1＜R2 C．R1=R2 D．无法判断
图2
图1
5．如图2所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数（ ）
A．0.6A B．0.4A C．0.2A D．0.1A
6．如图3所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数．若断开开关S2，则（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
图3
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
7．如图4所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（ ）
A．电流表、电压表示数都减小 B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大 D．电流表示数增大、电压表示数减小
图4
图5

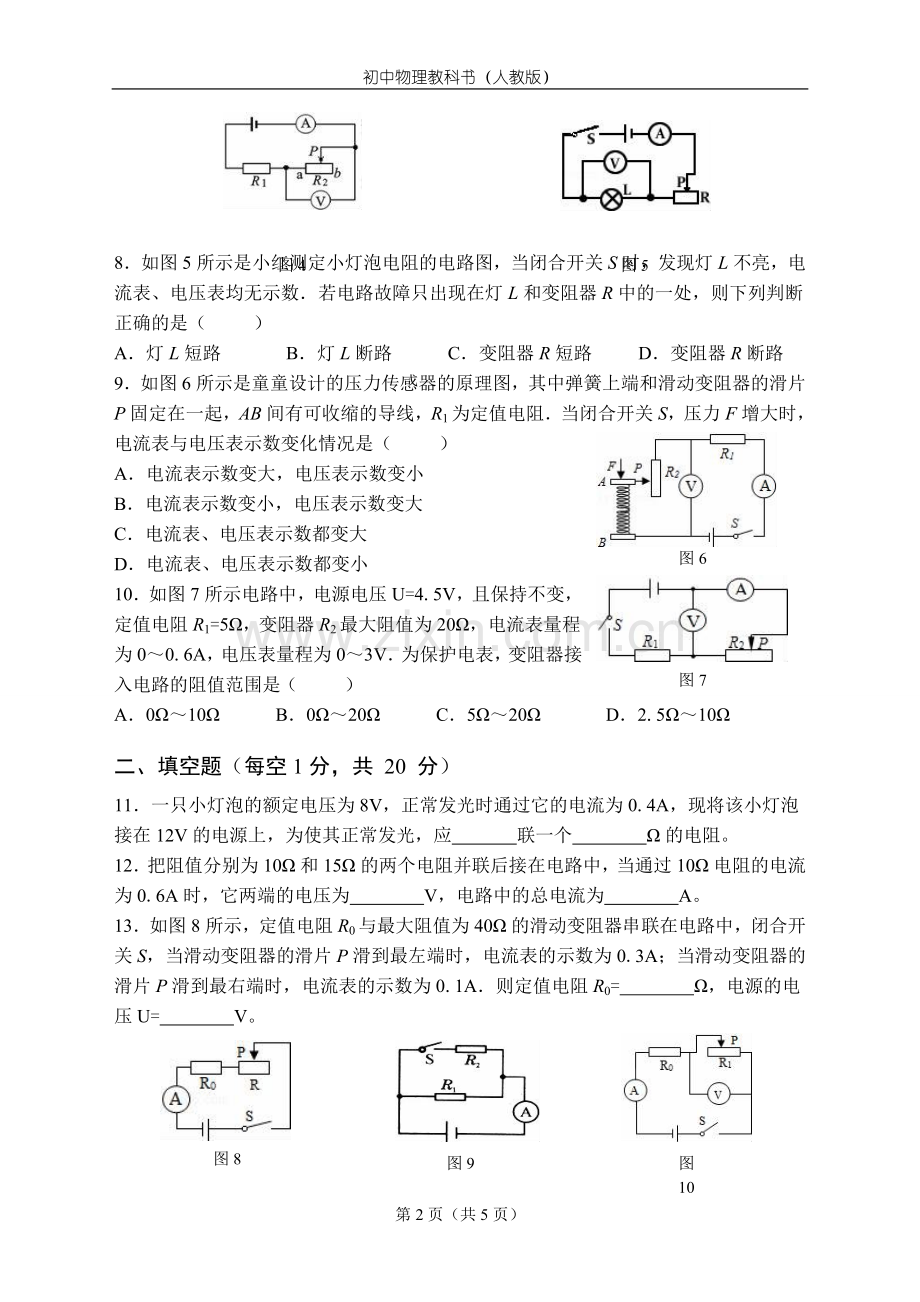

8．如图5所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路
9．如图6所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
图6
C．电流表、电压表示数都变大
D．电流表、电压表示数都变小
图7
10．如图7所示电路中，电源电压U=4.5V，且保持不变，定值电阻R1=5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．为保护电表，变阻器接入电路的阻值范围是（ ）
A．0Ω～10Ω B．0Ω～20Ω C．5Ω～20Ω D．2.5Ω～10Ω
二、填空题（每空1分，共 20 分）
11．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应 联一个 Ω的电阻。
12．把阻值分别为10Ω和15Ω的两个电阻并联后接在电路中，当通过10Ω电阻的电流为0.6A时，它两端的电压为 V，电路中的总电流为 A。
图8
图10
图9
13．如图8所示，定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A．则定值电阻R0= Ω，电源的电压U= V。
14．如图9所示，电源电压不变，R1=6Ω。当S断开时，电流表示数为1A；当S闭合时，电流表的示数为1.5A。则电源电压U= V，R2= Ω。
15．在如图10所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V 时，电流表示数为0.5A； 电压表的示数为7.2V时，电流表的示数为0.3A。则电阻R0为 Ω，电源电压为 V。
三、实验探究题（6小题，共36分）
16．如图11是小明自制电子秤的原理示意图．托盘、轻弹簧上端和金属滑片固定一起（弹簧的电阻不计）。
图11
（1）电路设计：要使电子秤能正常工作，下列电路连接正确的是 。
A．点“1”与点“2”连接 B．点“1”与点“3”连接
C．点“2”与点“3”连接
（2）故障排除：小明在正确完成电路连接后闭合开关S，改变托盘中物体的质量，发现电压表有示数，但始终不变，发生故障的原因可能是 。
A．R0断路 B．R1短路 C．电压表短路 D．金属滑片P处断路
（3）刻度调试：
①调零。在托盘中无物体时使金属滑片P处于Rl最上端．此时电压表的示数为零。
②标度。每次向托盘中增加100g的砝码在电压表指针所指位置的刻度盘上标出相应的质量值，当将1kg的物体放在托盘中。金属滑片P刚好指在距R1上端1/3处（如图），请计算回答“1kg”应标在电压表 伏的位置上（电阻R0=5Ω，电阻R1=15Ω，电源电压U=3V，电压表的量程为3V ）
图14
图13
图12
17．如图12所示，是王艳同学连接的测电阻Rx的电路。
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。
（2）在图13方框中根据改正后的电路画出电路图。
（3）实验中测出了如表所示的数据，其中第3次测量时电流表的表盘如图14所示，请你读出电流值填在表格中．电阻测量值Rx= Ω。
次数
第1次
第2次
第3次
电压（V）
2.5
3.0
3.5
电流（A）
1.3
1.5

18．小丽做“测量小灯泡电阻”的实验，如图15所示是实验所用到的器材
（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整
（2）完成电路连接并闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压（3V）出现故障的可能原因是 （填字母代号）
A．灯泡短路 B．灯泡断路 C．电压表短路 D．电流表断路
（3）当小丽同学排除故障后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图16甲所示）为 A，电压表示数（如图16乙所示）为 V。若他想小灯泡的电压为2.5V，应将图1中变阻器滑片P向 端（填“A”或“B”）移动。
图16
图15

第4页（共5页）
四、综合计算题（共14分）
19．如图17所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω，R2=6Ω．试求：
（1）当开关S1、S2断开时，电流表和电压表示数；
（2）当开关S1、S2均闭合时，电流表和电压表示数。
图17
20．如图18所示，电流表量程为0～0.6A，电压表量程为0～15V，电阻R0=30Ω，电路两端电压恒为U=24V．当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程；当滑动变阻器连入电路的电阻太大时，滑动变阻器两端电压会超过电压表量程．求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围。
图18
九年级全一册单元测试 物理试题（卷）
第十七章 欧姆定律（参考答案）
一、选择题
1.A 2.D 3.D 4.A 5.B 6.C 7.C 8.D 9.B 10.D
二、填空题
11. 串；10
12. 6；1
13. 20;6
14. 6；12
15. 6；9
三、实验探究题
16. （1）C；（2）D；（3）应标在电压表1.5伏的位置上
次数
第1次
第2次
第3次
电压（V）
2.5
3.0
3.5
电流（A）
1.3
1.5
1.7
17. （1）见下图；（2）见下图；（3）2.0Ω；如下表
18. （1）见下图；（2）B；（3）0.2；2；B
四、综合计算题
19. （1）电流表和电压表示数各是1.2A和7.2V；
（2）电流表和电压表示数各是5A和12V。
20. 在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围10Ω﹣50Ω。
第6页（共5页）
