2017-2018学年江苏省扬州市邗江区九年级（上）期末物理试卷
一、选择题（本题共12小题，每小题2分，共24分．每题四个选项中只有一个选项正确）
1．（2分）下列图中的简单机械，不能省力但能省距离的是（　　）
A． 面包夹 B． 盘山公路
C． 动滑轮 D． 旗杆的滑轮
2．（2分）学生小明和小华从一楼步行到三楼，小华比小明先到三楼。下列说法正确的是（　　）
A．小明和小华步行的平均速度约为5m/s
B．小明和小华功率约1000W
C．小明和小华克服重力做的功约为3000J
D．小华的功率一定比小明大
3．（2分）下列关于温度、热量、内能和热值说法正确的是（　　）
A．物体的温度升高，内能一定增大
B．物体从外界吸收了热量，温度一定升高
C．物体的温度越高，具有的热量越多
D．不同燃料燃烧时，放出热量越多的热值越大
4．（2分）下列关于磁体、磁场、磁感线的描述，正确的是（　　）
A．磁感线是磁场中真实存在的曲线
B．铁和铝都能够被磁体所吸引
C．磁体间的作用是通过磁场实现的
D．地磁的N极在地理北极附近

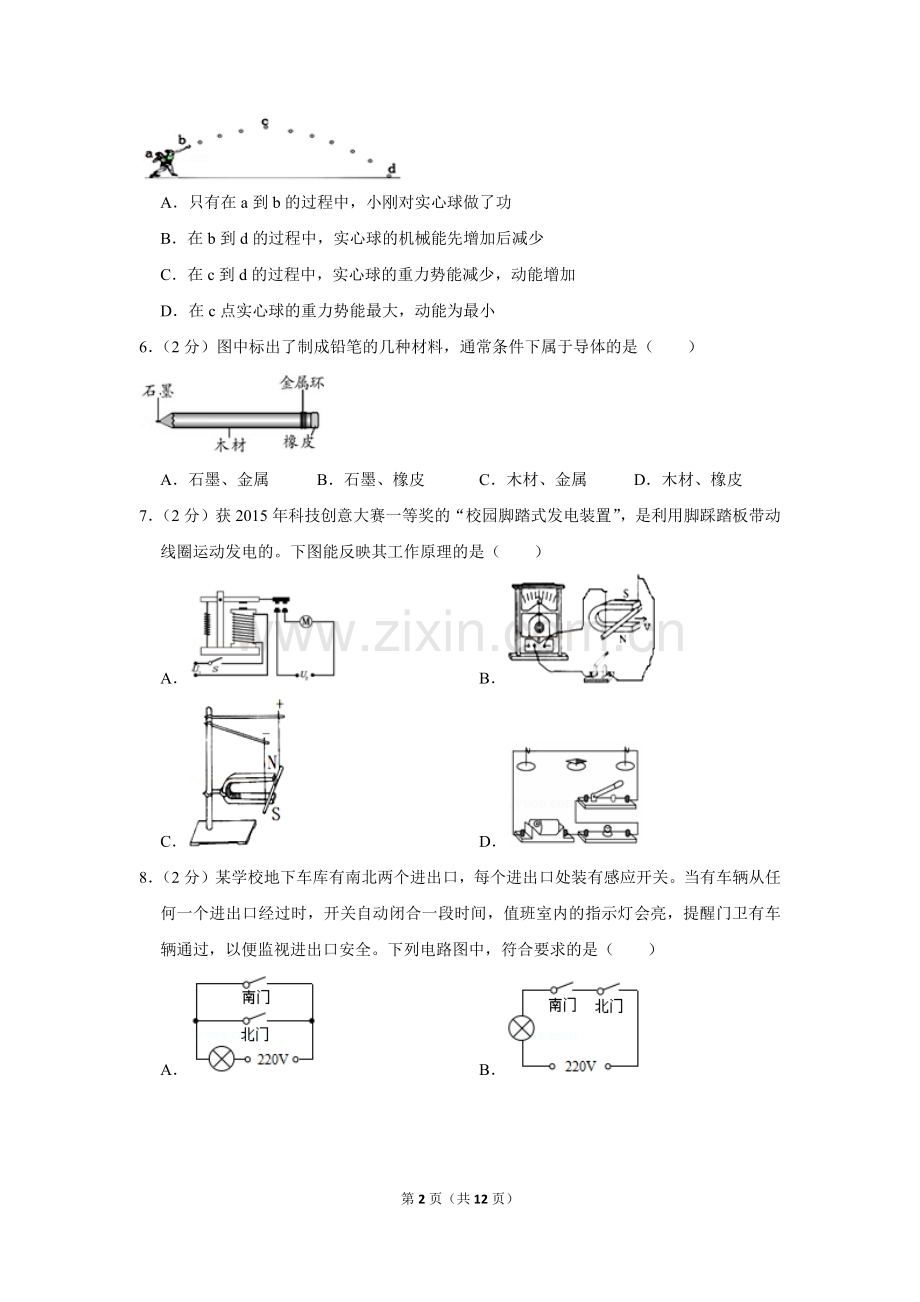

5．（2分）如图所示是小刚投掷实心球的过程示意图。实心球在b点离手，c点是实心球运动的最高点，不计空气阻力。在a到d的整个过程中，下列说法不正确的是（　　）

A．只有在a到b的过程中，小刚对实心球做了功
B．在b到d的过程中，实心球的机械能先增加后减少
C．在c到d的过程中，实心球的重力势能减少，动能增加
D．在c点实心球的重力势能最大，动能为最小
6．（2分）图中标出了制成铅笔的几种材料，通常条件下属于导体的是（　　）

A．石墨、金属 B．石墨、橡皮 C．木材、金属 D．木材、橡皮
7．（2分）获2015年科技创意大赛一等奖的“校园脚踏式发电装置”，是利用脚踩踏板带动线圈运动发电的。下图能反映其工作原理的是（　　）
A． B．
C． D．
8．（2分）某学校地下车库有南北两个进出口，每个进出口处装有感应开关。当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有车辆通过，以便监视进出口安全。下列电路图中，符合要求的是（　　）
A． B．
C． D．
9．（2分）在如图所示的电路连接中，下列说法正确的是（　　）

A．两盏灯并联，电流表测L1的电流
B．两盏灯并联，电压表测量的是电源电压
C．两盏灯串联，电压表测L2的电压
D．两盏灯串联，电压表测的是L1的电压
10．（2分）如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（　　）

A．油量变少，电流表示数不变
B．油量越少，电流表示数越大
C．油量越多，电流表示数越小
D．油量越多，电流表示数越大
11．（2分）甲和乙两灯泡的额定电压均为6V，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（　　）

A．6V B．8V C．10V D．12V
12．（2分）如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样。若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（　　）

A．电流表的量程应选0～3A
B．电压表示数的变化范围0～3V
C．滑动变阻器的阻值变化范围4Ω～7.2Ω
D．滑动变阻器的最大功率为1W
二、填空题（本大题包括11小题，每空1分，共28分）
13．（3分）街道上的路灯同时发光同时熄灭，据此　 　（填“能”或“不能”）判断其连接方式。如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为　 　联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为　 　联（填“串”或“并”）。
14．（3分）李明同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度。实验前发现右端偏高，应向　 　（选填“左”“右”）端调节平衡螺母使杠杆在水平位置平衡。当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码（每个钩码重0.5N），则应在右侧第3格上用弹簧测力计竖直向下拉，使杠杆在水平位置平衡，则弹簧测力计示数应为　 　N．弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐　 　（选填“增大”、“减小”、“不变”或者“不确定”）。

15．（2分）如图所示，用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速提升相同的高度，不计绳重与摩擦，且动滑轮重G动小于乙物体的物重G，则所用的拉力F甲　 　F乙（选填“＞”、“＜”或“＝”，下同），其机械效率η甲　 　η乙。

16．（2分）小明利用如图所示的装置来验证影响物体动能大小的因素。甲、乙两图装置相同，分別是同一小球先后从A、B两处由静止滚下，钻入并推动纸盒运动一段距离后静止时的情景。对比甲乙两图可知，小球的动能与　 　有关。若要验证动能大小与另外一个因素的关系，需要添加的一个器材是　 　。

17．（2分）新年伊始扬州下了一场大雪，气温激剧下降。同学们在教室内手冷时，搓手取暖是利用　 　的方式使手的内能增加；向手哈气取暖，这是利用　 　的方式增加手的内能。
18．（2分）如图所示是常用手电筒的结构图，筒内每节干电池的电压为1.5V，按下按键前，小灯泡不发光，此时电路为　 　（选填“通路”、“断路”或“短路”），按下按键后，小灯泡发光，它两端的电压为　 　V。

19．（3分）在下列四幅图中，图　 　表示内能转化为机械能；图　 　表示机械能转化为电能，图丁的原理是　 　。

20．（2分）如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入　 　，c、d之间应接入　 　。（选填“定值电阻”、“电流表”或“电压表”）

21．（4分）在如图所示的电路中，电源电压为6V，R1＝4Ω，只闭合开关S1后，电压表的示数为4V，则电流表的示数为　 　A，电阻R2的阻值为　 　Ω．若同时闭合开关S1、S2，则电流表的示数　 　，电压表的示数　 　（均选填“变大”、“变小”或“不变”）。

22．（2分）如图所示，GMR为巨磁电阻，其阻值随着磁场的增强而急剧减小。闭合开关S1和S2，电磁铁的右端是　 　极；将滑动变阻器的滑片P从中点滑到b端时，电压表的示数将　 　（选填“变大”“不变”或“变小”）。

23．（3分）在测量标有“0.3A”字样小灯泡的额定功率的实验中，估计灯泡额定功率约为1.5W，电源电压保持不变，使用的电流表“0﹣0.6A”、“0﹣3A”量程完好，电压表“0﹣3V”量程完好，但“0﹣15V”的量程已损坏，滑动变阻器的铭牌上标有“50Ω、1A”字样。同学们按图乙正确连接好电路，滑动变阻器的滑片P在最大电阻位置上，闭合开关时，电压表、电流表的示数分别为2V和0.2A，则电源电压为　 　V；由于电压表0﹣15V量程损坏，从电路中撤去了电压表，然后缓慢移动变阻器滑片P，当电流表示数为　 　A时，灯泡正常发光；观察发现此时滑动变阻器滑片P恰好处于变阻器的中点位置，据此计算出灯泡额定功率为　 　W。

三、解答题（本大题包括8小题，共48分．25-26题要求有计算过程．）按要求完成下列作图：
24．（2分）按要求作图。
如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和其受到的阻力F2。

25．（2分）图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。

26．（2分）请在图中标出磁感线的方向和电源的正极。

27．（6分）如图所示，某人通过滑轮组将深井中的物体拉至井口。已知物体在10s内被提升了2m，物体所受重力G＝720N，人对绳子水平向右的拉力F＝300N．求：
（1）人做的有用功；
（2）人匀速拉动绳子的功率；
（3）人拉起货物时的机械效率。

28．（6分）某物理兴趣小组在学习了电功率的知识后，利用电能表（如图所示）测量电水壶的电功率和热效率。他们把质量为1kg温度是20℃的冷水倒入电水壶中，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转。试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？

29．（6分）为研究不同物质的吸热能力，某同学用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示。
（1）根据图象，某同学认为：“加热相同的时间时，甲升高的温度高一些，这说明甲吸收的热量多一些。”这位同学的判断是否正确？请说明理由。　 　，理由是　 　。
（2）要使甲、乙升高相同的温度，应给　 　（选填“甲”“乙”，下同）加热更长的时间，这说明　 　的吸热能力强些。
（3）如果两种液体是水和煤油，则　 　（选填“甲”“乙”）是水。“暖手宝”中装的储热液是水的原因是水具有的比热容　 　。（选填：“较大”或“较小”）。

30．（6分）如图所示是“探究串联电路电压的特点”实验装置。
（1）连接电路时至少需要　 　根导线；实验中应选择规格　 　（选填“相同”“不同”）的小灯泡。
（2）闭合开关，两灯均不发光。小红猜想是灯泡 L1灯丝断了，就用一根导线的两端在灯泡 L1两端接线柱处同时试触，若看到灯泡 L2　 　，说明小红猜想正确。
（3）小芳保持电压表的 B 连接点不动，只断开 A 连接点，并改接到 C 连接点上，测量L2两端电压。她能否测出 L2两端电压？　 　，理由是　 　。
（4）小明分别测出 AB、BC、AC 间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：　 　。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8

31．（5分）小明用漆包线绕制了一个线圈，然后全部刮去线圈两端引线的漆皮，将线圈与电池接通，如图所示。
（1）闭合开关后，小明发现线圈发生了转动，此过程的能量转化过程是　 　。
（2）但线圈不能持续地转动下去，出现这样的实验现象的原因是　 　。
（3）要使线圈能持续转动，他的正确做法应该是　 　。
（4）要想让线圈的转动方向改变，可采取的措施是　 　（说出一种方法即可）。
（5）小华也同样进行了实验探究，但小华闭合开关后，线圈没有旋转，请你帮助小华分析实验失败的原因。　 　（说出一种原因即可）。

32．（7分）现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V。
（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）。
①请用笔画线代替导线将实物电路图连接完整。

②闭合开关前，应将滑动变阻器的滑片P移到　 　端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是　 　。排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需　 　。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的定功率为　 　W。
（2）小华利用图丙所示的电路测出了灯泡L2的额定功率。图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单。
33．（6分）探究“电流与电阻关系”的实验中，已知电源电压为6V且保持不变，实验所用电阻R的阻值分别为5Ω 10Ω，20Ω，滑动变阻器的规格为“30Ω2A“。
（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确。请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）请设计实验数据记录表，画在虚线框内。
（3）小明将5Ω的电阻接入电路，闭合开关，调节滑动变阻器使电压表示数为2V，读出相应的电流值记录在表格中；然后更换电阻重复上述实验。当接入20Ω的电阻时，发现无论怎样调节滑动变阻器，电压表示数都无法达到2V，其原因是　 　。
（4）小明又用图乙所示的电路测未知电阻Rx的阻值，图中R0为定值电阻，他先将导线a端接到电流表“一”接线柱上，电流表示数为I1，然后将导线a端接到电流表“3”接线柱上，电流表示数为I2，则Rx的阻值为　 　。（用I1，I2，R0表示）

2017-2018学年江苏省扬州市邗江区九年级（上）期末物理试卷
参考答案
一、选择题（本题共12小题，每小题2分，共24分．每题四个选项中只有一个选项正确）
1．A； 2．C； 3．A； 4．C； 5．B； 6．A； 7．B； 8．A； 9．D； 10．D； 11．B； 12．C；
二、填空题（本大题包括11小题，每空1分，共28分）
13．不能；并；串； 14．右；1；增大； 15．＞；＞； 16．速度；质量不同的球； 17．做功；热传递； 18．断路；3； 19．乙；丙；通电导体在磁场中受力的作用； 20．电压表；定值电阻； 21．1；2；变大；变大； 22．S；变大； 23．12；0.3；1.35；
三、解答题（本大题包括8小题，共48分．25-26题要求有计算过程．）按要求完成下列作图：
24．　　　； 25．　　　； 26．　　　； 27．　　　； 28．　　　； 29．不正确；升高的温度高不代表吸收的热量多，用两个完全相同的酒精灯加热相同的时间，酒精灯放出的热量是相等，甲和乙吸收的热量也是相等的；乙；乙；乙；较大； 30．6；不同；发光；不正确；电压表的正负接线柱接反了；一次实验具有偶然性； 31．电能转化为机械能；线圈中电流的方向没有发生改变；将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周；对调磁极或电源的正负极；磁场太弱或开始线圈处在平衡位置； 32．A；灯泡断路；移动滑动变阻器的滑片，观察灯的发光情况；0.8； 33．滑动变阻器最大阻值太小了；；
