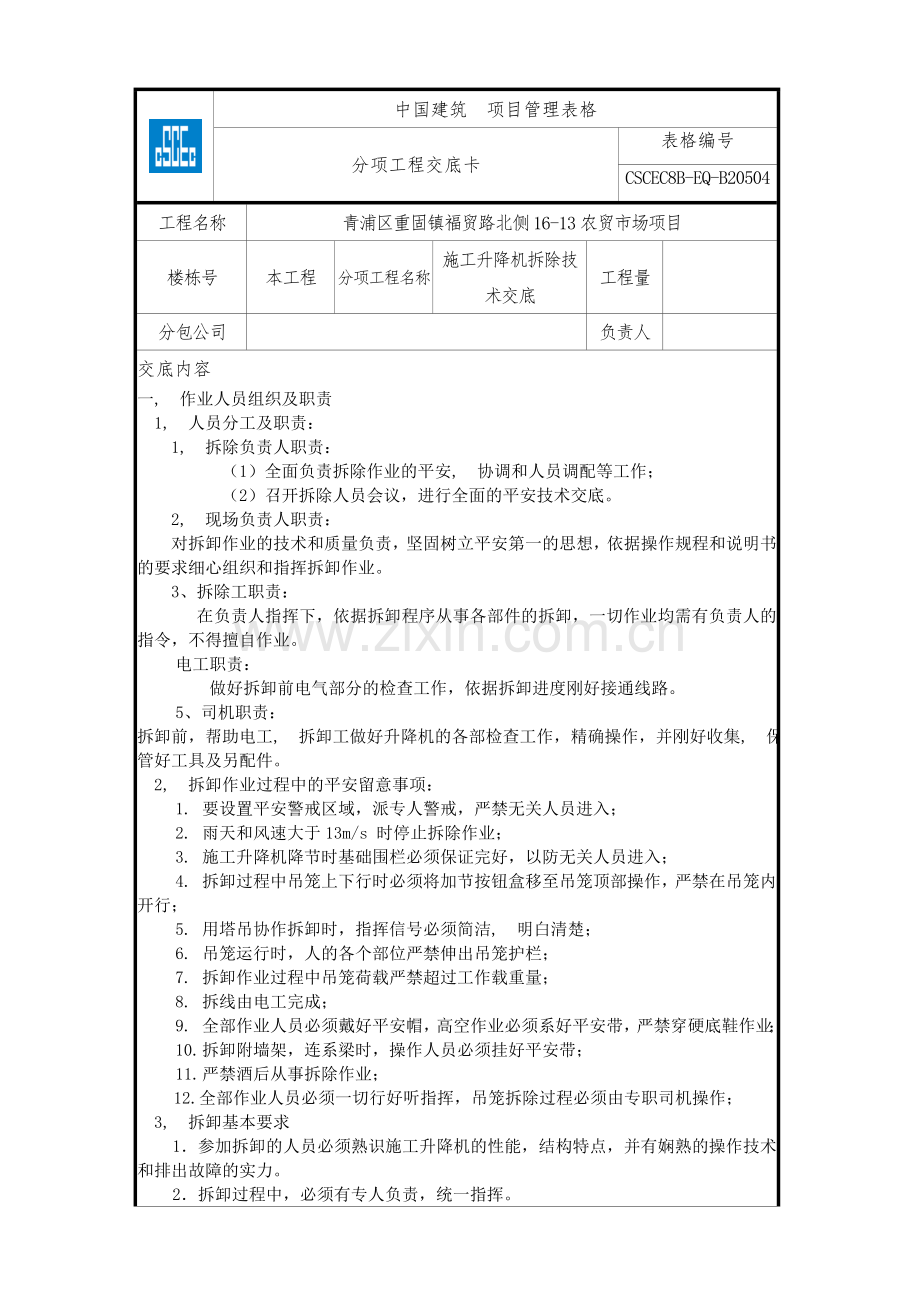

施工升降机拆除技术交底.doc

中国建筑 项目管理表格
分项工程交底卡
表格编号
CSCEC8B-EQ-B20504
工程名称
青浦区重固镇福贸路北侧16-13农贸市场项目
楼栋号
本工程
分项工程名称
施工升降机拆除技术交底
工程量

分包公司

负责人

交底内容
一, 作业人员组织及职责
1, 人员分工及职责：
1, 拆除负责人职责：
（1）全面负责拆除作业的平安, 协调和人员调配等工作；
（2）召开拆除人员会议，进行全面的平安技术交底。
2, 现场负责人职责：
对拆卸作业的技术和质量负责，坚固树立平安第一的思想，依据操作规程和说明书的要求细心组织和指挥拆卸作业。
3、 拆除工职责：
在负责人指挥下，依据拆卸程序从事各部件的拆卸，一切作业均需有负责人的指令，不得擅自作业。
电工职责：
做好拆卸前电气部分的检查工作，依据拆卸进度刚好接通线路。
5、 司机职责：
拆卸前，帮助电工, 拆卸工做好升降机的各部检查工作，精确操作，并刚好收集, 保管好工具及另配件。
2, 拆卸作业过程中的平安留意事项：
1. 要设置平安警戒区域，派专人警戒，严禁无关人员进入；
2. 雨天和风速大于13m/s 时停止拆除作业；
3. 施工升降机降节时基础围栏必须保证完好，以防无关人员进入；
4. 拆卸过程中吊笼上下行时必须将加节按钮盒移至吊笼顶部操作，严禁在吊笼内开行；
5. 用塔吊协作拆卸时，指挥信号必须简洁, 明白清楚；
6. 吊笼运行时，人的各个部位严禁伸出吊笼护栏；
7. 拆卸作业过程中吊笼荷载严禁超过工作载重量；
8. 拆线由电工完成；
9. 全部作业人员必须戴好平安帽，高空作业必须系好平安带，严禁穿硬底鞋作业；
10. 拆卸附墙架，连系梁时，操作人员必须挂好平安带；
11. 严禁酒后从事拆除作业；
12.全部作业人员必须一切行好听指挥，吊笼拆除过程必须由专职司机操作；
3, 拆卸基本要求
1．参加拆卸的人员必须熟识施工升降机的性能，结构特点，并有娴熟的操作技术和排出故障的实力。
2．拆卸过程中，必须有专人负责，统一指挥。

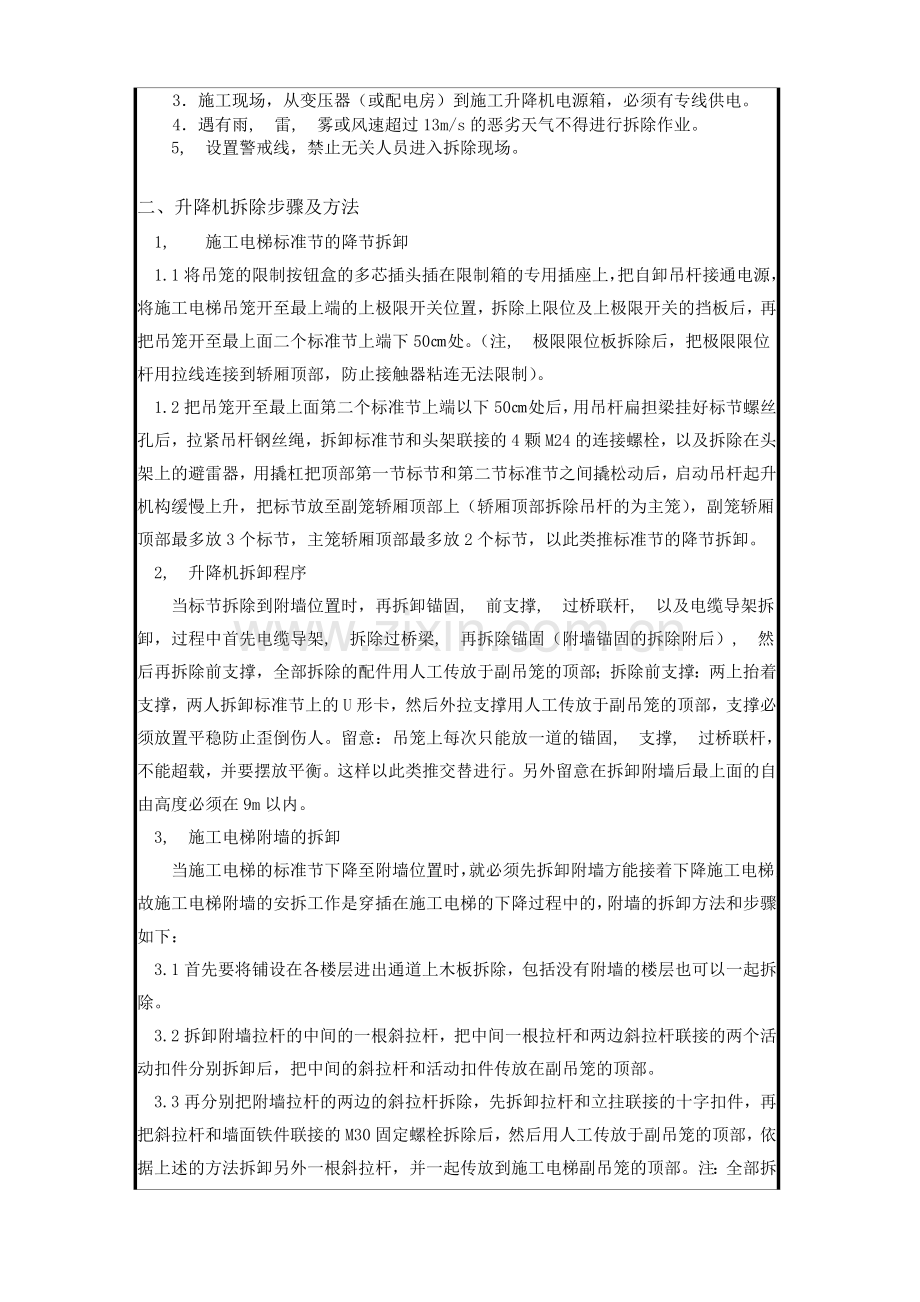

3．施工现场，从变压器（或配电房）到施工升降机电源箱，必须有专线供电。
4．遇有雨, 雷, 雾或风速超过13m/s的恶劣天气不得进行拆除作业。
5, 设置警戒线，禁止无关人员进入拆除现场。

二、 升降机拆除步骤及方法
1, 施工电梯标准节的降节拆卸
1.1将吊笼的限制按钮盒的多芯插头插在限制箱的专用插座上，把自卸吊杆接通电源，将施工电梯吊笼开至最上端的上极限开关位置，拆除上限位及上极限开关的挡板后，再把吊笼开至最上面二个标准节上端下50㎝处。（注, 极限限位板拆除后，把极限限位杆用拉线连接到轿厢顶部，防止接触器粘连无法限制）。
1.2把吊笼开至最上面第二个标准节上端以下50㎝处后，用吊杆扁担梁挂好标节螺丝孔后，拉紧吊杆钢丝绳，拆卸标准节和头架联接的4颗M24的连接螺栓，以及拆除在头架上的避雷器，用撬杠把顶部第一节标节和第二节标准节之间撬松动后，启动吊杆起升机构缓慢上升，把标节放至副笼轿厢顶部上（轿厢顶部拆除吊杆的为主笼），副笼轿厢顶部最多放3个标节，主笼轿厢顶部最多放2个标节，以此类推标准节的降节拆卸。
2, 升降机拆卸程序
当标节拆除到附墙位置时，再拆卸锚固, 前支撑, 过桥联杆, 以及电缆导架拆卸，过程中首先电缆导架, 拆除过桥梁, 再拆除锚固（附墙锚固的拆除附后）, 然后再拆除前支撑，全部拆除的配件用人工传放于副吊笼的顶部；拆除前支撑：两上抬着支撑，两人拆卸标准节上的U形卡，然后外拉支撑用人工传放于副吊笼的顶部，支撑必须放置平稳防止歪倒伤人。留意：吊笼上每次只能放一道的锚固, 支撑, 过桥联杆，不能超载，并要摆放平衡。这样以此类推交替进行。另外留意在拆卸附墙后最上面的自由高度必须在9m以内。
3, 施工电梯附墙的拆卸
当施工电梯的标准节下降至附墙位置时，就必须先拆卸附墙方能接着下降施工电梯，故施工电梯附墙的安拆工作是穿插在施工电梯的下降过程中的，附墙的拆卸方法和步骤如下：
3.1首先要将铺设在各楼层进出通道上木板拆除，包括没有附墙的楼层也可以一起拆除。
3.2拆卸附墙拉杆的中间的一根斜拉杆，把中间一根拉杆和两边斜拉杆联接的两个活动扣件分别拆卸后，把中间的斜拉杆和活动扣件传放在副吊笼的顶部。
3.3再分别把附墙拉杆的两边的斜拉杆拆除，先拆卸拉杆和立拄联接的十字扣件，再把斜拉杆和墙面铁件联接的M30固定螺栓拆除后，然后用人工传放于副吊笼的顶部，依据上述的方法拆卸另外一根斜拉杆，并一起传放到施工电梯副吊笼的顶部。注：全部拆除锚固, 支撑的人员必须挂好平安带方可进行拆除工作。
3.4在施工电梯的下降过程中，吊笼顶部摆放的锚固附墙连接拉杆, 前支撑, 过桥梁等，在吊笼上要匀称分布，并要求每拆卸一道附墙9m高度必须把吊笼开至地面，把吊笼顶部堆放的连接拉杆, 过桥支撑, 附墙拉杆等传至地面堆放好，以免吊笼超重造成事故。
4, 施工电梯的解体
施工电梯基本部分指的是两个吊笼, 底部的围栏以及3个标准节, 底架等。
4.1汽车吊进场后首先选择支设位子，并将汽车吊的四个支腿用枕木垫好，验证平安无误后方可进行解体拆除。
4.2拆卸施工电梯的全部的电源线以及限制线路，并把电缆线拆卸现场堆放好和其他部件一起装车运离现场。
4.3拆卸电梯底部围栏，拆卸围栏时先拆卸两个进料连锁门，人扶住围栏后拆卸和两边围栏联接的螺栓，再分别拆卸围栏的两侧面的围栏，终于拆卸靠建筑物一侧的围栏，方法同上，拆卸后分别人工抬离拆卸现场。
4.4传动系统和轿厢解体拆除，首先手动打开刹车制动器，将轿厢缓缓放置基础缓冲弹簧上，用两根16MM同长钢丝绳吊索固定在传动系统的吊位上，启动汽车吊挂好固定在传动系统的钢丝绳，打开制动器, 用手锤打开传动系统和轿厢连接销轴，用汽车吊将传动系统顺着标节缓缓吊出。
4.5拆卸吊笼，用4根同样等长16MM钢丝绳固定笼轿厢上的吊装耳，启动汽车吊挂好固定的钢丝绳，经试吊正常后缓慢的吊起吊笼，沿标准节缓慢上升，直至吊笼超过3个标准节的高度时，再转动汽吊，并直接装在运输车上，下面用木方垫平（因为电梯吊笼下面是不平的），并用铁丝或者绑车专用绳绑扎坚固。然后再依据上述方法吊出另外一个吊笼，并一起装在同一辆车上运出现场，汽吊必须满意吊装要求。特殊要留意肯定要把吊笼在车上绑扎坚固牢靠；吊笼吊出基础节时要缓慢，人员严禁站在吊笼上。
4.6拆卸剩余的3个标准节，把剩余的3个标准节之间的M24的高强度联接螺栓分别拆除，用汽吊分别把标准节吊下来，装在运输车上，在吊标准节时肯定要把标准节之间撬松动后方可以起吊。
4.7拆卸基础底架，把基础和底架联接四个基础地脚螺栓松开，然后用撬杠把基础底架撬动后，用拆卸汽吊把基础底架吊上运输车，绑扎坚固后运离施工现场。
三, 平安留意事项
1, 专心做好事故后的生产复原工作，专心做好平安检查工作，做好平安隐患的排查工作。
2, 依据事故“四不放过”原则，专心做好事故的调查处理工作，严厉 查处事故有关责任人，使广阔职工受到教化。总结阅历教训，杜绝同类事故的再次发生；
3, 要主动做好受“紧急状况”损害人员的医疗救助工作，使伤员得到刚好有效的治疗，死者家属得到抚恤；
4, 主动做好受灾员工的慰问, 救济工作，切实解决受灾员工生产生活中的困难，维护社会稳定，主动复原生产。

会签栏
质量

平安

环保

时间

时间

时间

交底人

被交底人

交底时间
