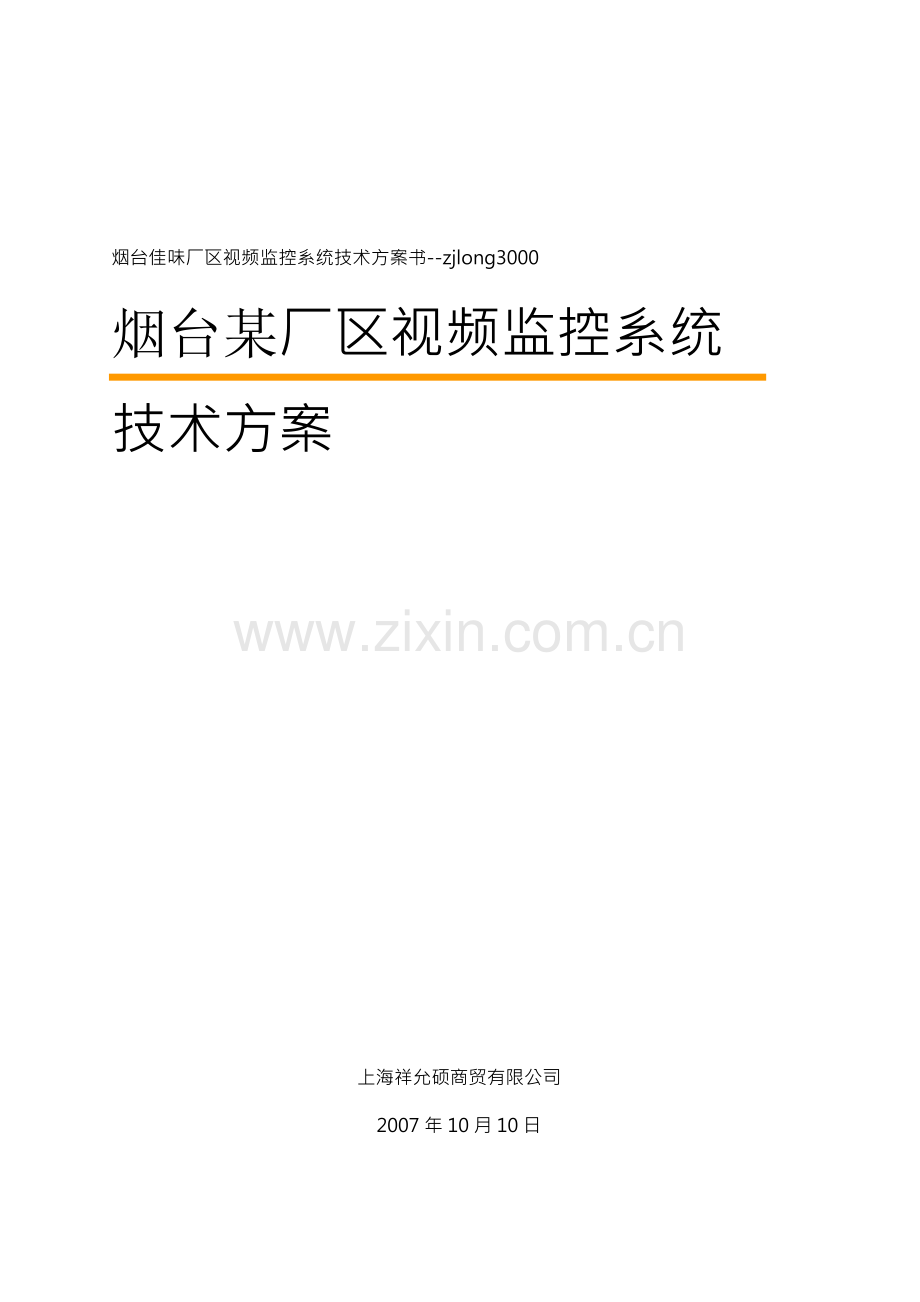

烟台某厂区视频监控系统技术方案.docx

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第57页 共57页烟台佳味厂区视频监控系统技术方案书-zjlong3000烟台某厂区视频监控系统技术方案上海祥允硕商贸有限公司2007年10月10日目录第1章 公司简介第2章 系统介绍第3章 整体解决方案3.1设计思想3.2工程设计原则3.3工程设计依据3.4系统组成（1）前端部分（2）传输部份（3）总监控中心3.5方案具体配置说明3.5.1前端部分3.5.2传输部分3.5.3总监控中心（1）系统平台3.6系统功能与特点3.7系统安全解决方案3.8系统存储方式设备清单第1章 公司简介 上海朗盈电子科技有限公司是一家从事系统集成、安防工程顾问、技术咨询与支持的专业公司。为朗盈集团大陆事业体旗下子公司之一，主要销售朗盈集团海外生产的安防系列产品及智能型监控系统整合方案。 上海朗盈电子科技有限公司，一直秉承集团精神，客户需求优先、产品追求完美、功能精益求精的风格。通过整个优秀团队的努力工作、用户的大力支持以及产品过硬的质量，安防监控产品销售遍布全国，在各类安防工作选材上备受青睐，广泛应用于银行、宾馆、小区、邮电、电力、商场、检察机关、学校、工厂、收费站、油站、仓库等场合，充分发挥起安全防范的职责，并以卓越的技术，优良的品质，完善的服务等赢得客户的一致好评。公司以其雄厚的技术实力和丰富的销售团队工作经验，向广大客户提供稳定优质的产品和周到完善的系统方案及完美的售后服务。上海朗盈电子科技有限公司，以科技为向导，以人为本，和谐和进取。使客户最满意是我们永恒的追求。我们相信：科技，将带领人们的生活走向更美好；安全，自始至终关系到人们生活与工作正常开展的保障。衷心感谢新老客户对我们的信赖与支持，我们将永远坚持品质第一、服务第一、谨守追求卓越。愿用高科技的产品来提高您的效益，与您共创未来；共同为社会的繁荣安定作出一份贡献。第2章 系统介绍为了对付各种各样的刑事犯罪，保护国家和人民群众的生命财产的安全，保障各行各业和国家重点部门的正常运转，采用高科技手段预防、制止犯罪已经成为安防领域里的共识。在这样的情况下，监控系统作为安全防范的必要手段，在各行各业得到了广泛的应用。监控系统在人们无法直接观察的场合，能实时、形象、真实地反映被监视控制对象的画面，并做实时储存，通过录像回播就可了解当时真实情况，已成为人们在现代化管理中一种极为有效、不可或缺的安全防范系统。监控系统旨在加强在对犯罪嫌疑行为及犯罪行为进行图像取证的能力，同时预防不安全因素的产生，主要表现为各个重要场所的情况进行实时摄像，同时将图像传送到总监控管理中心进行实时显示及录像，一旦发现异常情况，马上作出处理。由于它具有只需一人在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是小区域治安工作之必须手段。随计算机技术的飞速发展，数字化网络通讯技术及图像压缩处理技术得到快速发展，在这样的情况下，我们采用最新的数字化网络通讯、图像、编码、解码、存贮处理技术，通过视频网络线路传输数码图像，实施远程图象监控，并增加很多新的功能。根据项目图纸设计，本视频监控系统具备以下特性：本系统厂区的主要出入口和周边的视频信号传输基于传统的视频铜轴电缆。在本地局域网内的任何计算机均能通过客户端软件和授权查看和控制前端摄像机，通过局域网可实现跨时间的监控；每一个摄像机可以通过数字硬盘录像机来完成编码压缩，将数据传输到局域网任意计算机，达到随时随地监控；智能型监控系统可以根据用户不同的需求，增减相关辅助设备，而所有的设置都将在计算机设备上完成；智能型监控系统也可以接告警设备以到达实时报警功能，启动联动设备来完成不同的操作和监控；系统支持XDSL、DDN、DCN、E1等不同网络通道，支持0-25帧/秒，图象质量和显示色彩、系统设备等等控制；支持进行系统不同方式录像和检索回放，录象路径可以根据用户习惯存放到指定的硬盘录像机存储设备中，通过磁盘阵列实现海量存储。本厂区数字图像监控系统就是这样一个基于模拟和数字化图像传输、管理的新系统。该智能型监控系统利用先进的影像辨识及生物辨识将传统优势和智能AI数字化系统强大的特点有效的结合在一起,将分散、独立的图像监控点进行模数结合，实现跨区域的统一管理，资源共享，为本厂区车库的治安管理提供一种全新的直观的扩大视觉和听觉范围的管理工具，提高工作绩效。智能化、现代化的治安监控系统将成为厂区仓库安防必不可少的组成部分。通过视频监控等手段，可以有效地提高对厂区主要出入口、车间环境等方面的社会治安控制能力，增强处置各种突发事件的力度、震慑、预防违法犯罪活动、给本厂区提供一个良好的社会治安环境。结合智慧AI类神经数字化和计算机技术，传统设备有了新的功能定义，可以不受时间、空间的限制，进行远程的操控。数字化技术将会与模拟产品紧密结合，为双方提供更大的提升空间，共同发展。第3章整体解决方案设计思想基于模数结合的监控系统中大量应用了最新、最前沿的技术和设备，可将远程的监视的大大增强了远程智能化视频监控系统的安全性和可靠性。一级风险大型工程为了确保安全保障工作的正常进行，视频智慧监控报警系统应达到国际/国内先进水平，故本设计按一级风险视频智能监控报警工程进行设计实用性：本系统能对各监控点进行实时的监控、录像，采用时间日期叠加功能，因此能为事后取证提供可靠的保障简易性：本系统前端平台采用嵌入式操作系统和直观的面板操作，并且可以采用控制键盘集中操控，因此提供了相当简便的操作方式先进性：采用最新的H.264 (MPEG-4 PART10)视频压缩算法和嵌入式操作系统平台，具有极佳的清晰度、较小的系统容量占用、完全实时、一流的网传功能等诸多特点，是当前国内外一流的产品和解决方案，系统建成后在较长的一段时间里不会被淘汰稳定性：采用监控行业最新技术和高品质设备，采用专业性的设备兼容、扩展性： “AI的视频监控技术”，为本系统的扩展提供了无与伦比的扩展性，只要IP资源足够，系统的扩展就不会受到限制 外观效果美观：所选设备体积小巧，布线简单，充分考虑了安全性、隐蔽性和美观性报警功能完善：前端平台具有报警输入输出接口，充分考虑了报警功能的扩充与视频联动的需求工程设计原则遵循“以人为本、锐意创新、统筹协调、正确引导、注重实效”五大基本原则为指导原则：技术成熟、系统稳定：本视频监控是由本公司推出的一项AI智慧类神经数摸结合的图像监控、传输、存储、管理的新业务。该业务所选用的系统设备是本公司经过严格的筛选、试用后，在全国范围内采用。其中选用技术的第一标准是成熟，第二标准是先进。性能价格比高：本方案我们以满足用户的实际功能和品质要求为考核标准，不为纯粹展示技术而牺牲成本，不为追求低价而牺牲质量，很好地做到向用户提供最优化的方案、最佳性能价格比的方案。系统扩充性强： 本智能型图像管理系统是一套模拟类神经和数字化图像传输和管理系统。在系统架构的设计上，充分利用网络的扩展性强的特点，采用分散控制、集中管理的结构，使得系统可扩充性很强，在系统点位增加时不需对整个系统进行改动，只需增加相应的前端设备即可。另外,图像管理系统采用模块化进行开发，功能的增减十分方便。高可靠性和安全性：鉴于客户视频监控信息的敏感性和重要性，保证系统设备和网络7*24小时的运行可靠性和安全性； 强有力的维护支撑：我方提供的方案中不仅要搭建一个满足视频监控功能和品质要求的设备系统，重点是如何使这套系统长期、稳定地为本小区车库治安和综合整治提供服务，我们为此制定了周密的24小时维护支撑体系，使其真正起到应有的作用。 工程设计依据(1) GB50198-94民用闭路监视电视系统工程技术规范(2) GB50348-2004安全防范工程技术规范(3) GA/T75-94安全防范工程程序与要求(4) GA308-2001安全防范系统验收规范(5) GA/T367-2001视频安防监控系统技术要求(6) GA/T74-94安全防范系统通用图形符号(7) GB7401-88彩色电视图像质量主观评价方法(8) GB1583-79彩色电视图像传输标准系统组成系统总体结构分为三大部分：监控前端、传输部分、监控终端。各部分之间关系如下图所示。控制部分传输部分现场采集部分显示与记录部分前端部分前端部分主要由摄像头组成，位于客户监控点。客户监控点是需要进行现场监控的场所。通过摄像头获取到模拟的AV信号，AV信号通过铜轴电缆直接传到监控中心。根据实际需要，本方案中摄像头有固定式和带云台一体化变焦式高速球型机多种类型，客户可以根据自身监控需要进行选择。传输部份本监控工程对线路的要求：铜轴电缆必须到达摄像机安装位置。总监控中心1)、主要设备包括：数字硬盘录像机中控系统/中央远近程控制系统(控制软件)中心系统主控键盘中心系统数字显示终端 中心系统图像频幕中心系统中心控制主机大型视频矩阵主机方案具体配置说明其技术原理如下：随着宽带技术的发展，集中监控的需要越来越多，规模也越来越大，利用现有的数字监控技术，对视音频信号进行数字化压缩，将压缩码流组成IP报文，通过TCP/IP协议，把这些IP报文传到监控中心实时解码出视频图像，进行集中监控。控制台管理主机可以通过监控网络，对前端的每一台录像机进行配置、管理、控制，可以实时监控每一台录像机的视频图像。前端部分摄像机是摄取图像信号的设备，也是电视监视系统的前沿部分，摄像机选型方面我们从摄像机的清晰度、照度、信噪比等技术指标来优化选择。清晰度摄像机的清晰度高低直接影响整个电视监视系统图像质量的好坏，所以我们选用要高清晰度摄像机。彩色摄像机水平清晰度大于470线。照度照度是衡量摄像机在什么光照强度的情况下，可以输出正常图像信号的一个指标。在给出照度的这一指标时，往往是给出“正常照度”和“最低照度”两个指标。“正常照度”是指在这个照度下工作时，能输出满意的图像信号。“最低照度”是指如果低于这个“最低照度”时，摄像机就难以工作，或者说摄像机至少要满足“最低照度”的要求。彩色摄像机是以1.5LUX为分界线。信噪比 信噪比是摄像机的一个重要技术指标。信噪比的定义是，摄像机的图像信号与它的噪声信号之比，这一指标往往用S/N表示。S表示摄像机在假设无噪声时的图像信号值，N表示摄像机本身产生的噪声值（比如热噪声等噪声），二者之比即为信噪比。信噪比一般用分贝（dB）表示。信噪比愈高（或称愈好），表示这一指标愈好。由于摄像机是整个电视监控系统的最前端，因而信噪比对整个系统起着举足轻重的作用，根据系统信噪比的计算公式也看出这一点。因而，在新新家园的摄像机选择上本系统采用的摄像机信噪比大于48dB，使系统图像更加清晰、逼真。初步考虑我们在小区的出入口各安装二台全天候彩色摄像机.用以监控小区的出入情况. (摄像机立杆支架安装.安装要求视频信号、电源信号进行防雷与接地。)厂区设计规划监控器安装预案1、厂区环境监控安装原则：在厂区监控的安装本着图像清晰、稳定的原则，不采用远红外镜头，随机安装照明灯。因为远红外镜头的发光管寿命短，仅一年左右，随着时间的推移，发光管发出的远红外光会越来越弱、效果会越来越差，拍摄的图像越来越不清晰，所以还不如采用普通镜头，加装照明灯来代替路灯，也可取得很好的效果。华光工厂现在全部采用这种办法，来克服夜间拍摄图像效果不理想的问题。2、监控设备要求：1）、所有监控设备要求防水(IP65以上)、防尘、防冻；2）、室内外监控机全部为彩色摄像机（球式或枪式摄像机，具体根据现场环境和需要而定），解像度要达到520线及以上，最低不得低于480线；3）、拍摄距离：室外50米以上，室内40-60米；4）、室外大部分采用定点、定向、定焦摄像头（选取适当位置既可以拍摄车间出入口，又可拍摄厂区），部分采用定时巡视摄像头，用以监控周围整个区域的各个信道；3、厂区安装部位：如下图所示：共44个点 为定点、定向摄像头 (使用80米红外线摄像机)为定时、定焦、变向巡视摄像头(使用80米红外线摄像机+云台) 备注：因大门和冷库的监控仪在运行，厂区监控可以和冷库监控一起设置在一个主控器上。4、车间内部关键部位安装：监控设备要求：1）、所有监控设备要求防水、防尘、防冻；2）、监控机全部为彩色一体摄像机（球式或枪式摄像机具体根据现场环境和需要而定），解像度要达到540线及以上，最低不得低于470线；3）、拍摄距离：室内40-60米；4）、大部分采用定点、定向、定焦摄像头，个别部位采用变向、变焦、变倍摄像头；5）、摄像机电源与车间电源相连，车间下班后关闭电源时，连同摄像监控一起关闭，以节省监控机磁盘空间。6）、车间关键部位和场所的监控由独立的监控机进行控制，进行动态侦测记录，要求拍摄的监控内容保存两个月以上，所以必须有足够大的硬盘空间来满足这一要求。 7）、图解： 为外部环境监控摄像机(主动式追踪系统) 为生产现场监控摄像机(使用50米红外线摄像机) 为关键控制点和关键控制场所摄像机(主动式追踪系统) 为变向、变倍摄像机(36倍6吋高速球)、1、3车间内外部具体安装位置如下图：共13点，4个关键点，9个现场监控点。两个车间共26个点。、2车间1层内外部具体安装位置如下图：共9个点，2个关键点，7个监控点。2车间2层监控具体安装位置如下图：共12个点，5个关键点，7个现场监控点。、4车间内、外部监控具体安装位置如下图：共7个点，3个关键点，4个现场监控点。、6#车间内外部监控安装位置具体如下：共16个点，9个关键点，7个现场监控点所有车间合计共70个点5、宿舍监控安装：宿舍监控主要安装于宿舍每层走廊的两端，形成相互对摄这样几乎能看到出入各宿舍的人员。这样的话共5层宿舍，每层2个摄像头，每幢宿舍楼共10个。3幢宿舍楼则合计为30个安装监控总计： 主动式追踪系统 24 支主动式追踪系统专用计算机12台(含监视器) 6吋36倍高速球6支 红外线80米摄像机室外机44支红外线50米摄像机室内机27支 云台5座多功能Dvr16ch五台监视屏幕五台产品介绍 主动式追踪系统主动式监视器相机模块 - 用于广角与望远之影像寻找，追纵，定位- 每支摄影机含一具广角镜头摄影机 (可取得广角画面)广角镜头视角 75x 56，或 53x 39一具望远镜头摄影机 (可取得清晰的局部细节画面)有效涵盖区域75x 20公尺半径（区域内可清晰辨识人员）望远镜头放大倍率：310X望远摄影机安装550mm手动变焦镜头望远摄影机使用红外线镜头，红外线不失焦主动式监视器相机模块 功能:a. 全自动高速追踪多重目标及光学放大（310倍）b. 每秒可改变追踪目标五次，可追踪多重目标c. 使用机械式镜片反射机构，高速追踪目标约300平方米，有效涵盖区域可调整移动目标追踪灵敏度设定可调整目标尺寸大小录像排程与储存规则设定：可以根据需求，设定不同录像排程，在最少储存需求下，达到最佳保全。如夜间录像，无人看守时录像，假日录像等高弹性屏蔽及区域权重设定，具3段式优先权设定具目标预估前置量功能适合各种气候环境下使用，内建加热器及高功率红外线LED硬件看门狗（Watchdog）系统当机自动回复主机与摄影机模块最远可传输600公尺Smart Search 功能 异地备援功能 (限局域网络使用)主动式监视器相机模块 规格:机壳玻璃抗反射镀膜处理红外线模块：高效能红外线LED (4200mA total)红外线电路板使用铝质基板导热性佳提高LED寿命加热器：PTC 加热器机壳：铝合金及耐候涂料操作温度：-2050（-4122）操作湿度：10%75% RH储存温度：-4060 （-40140）防尘防水等级：IP65尺寸：442(W) X 140 (H) X 277(D) mm重量：6.2公斤电源供应：交流 100240V 红外线80米摄像机室外机YY5535SHF规格影像系统NTSCPAL有效图素(高)816(H)494(V)798(H)582(V)有效图素(中)512(H)492(V)512(H)582(V)分辨率(高)520 TVL520 TVL分辨率(中)420 TVL420 TVL电子快门Auto 1/601/100,000 Sec.Auto 1/501/100,000 Sec.摄像组件1/3 Color CCD电源供应AC 100V AC 240V / DC 12V 2A消耗功率IR ON : 17.4W IR OFF : 2WGamma 修正0.5最低照度0.01 Lux. / IR ON ,0 Lux噪声比 More Than 50dB扫描系统2:1 Interlace自动增益Digital Auto影像输出1 Vp-p 75 ohm, BNC Connector有效距离1OO米以上(红外线之有效距离与摄影机灵敏度及环境有关)LED4个25超高功率 LED, 10个10高功率LED, 寿命20,000小时.波长850nM工作温度-10 60 逆光补偿OFF增益切换SHARP白平衡ATWLOCK闪烁修正模式OFF防水系数IP 66结构高硬度铝合金外壳尺寸324123237m/m(LWH)重量1.9Kg镜头6.0mm/8.0mm/12mm/16mm/25mm F2.0 红外线50米摄像机室内机型号：YS-7531SHF产品规格影像系统NTSCPAL有效图素(高)816(H)494(V)798(H)582(V)有效图素(中)512(H)492(V)512(H)582(V)分辨率(高)520 TVL520 TVL分辨率(中)480 TVL480 TVL电子快门Auto 1/601/100,000 Sec.Auto 1/501/100,000 Sec.摄像组件1/3 Color CCD电源供应AC 100V AC 240V / DC 12V 1.25A消耗功率IR ON : 21.6W IR OFF : 1.25WGamma 修正0.5最低照度0.01 Lux. / IR ON ,0 Lux噪声比More Than 50dB扫描系统2:1 Interlace自动增益Digital Auto白天&晚上滤光镜片自动切换影像输出1 Vp-p 75 ohm, BNC Connector有效距离60米以上(红外线之有效距离与摄影机灵敏度及环境有关)LED92个SP IR LED,寿命20,000小时波长850nM工作温度-10 60 逆光补偿AUTO增益切换AUTO 白平衡ATWLOCK闪烁修正模式AUTO防水系数IP 66尺寸 106mm224 mm结构高硬度铝合金外壳重量1.2Kg镜头 4.3mm/6.0mm/8.0mm/12mm/16mm F2.0主要技术特点：采用高精度非球面镜片，有效的提高了光通量，最大光圈时F=1.2。使用这种镜头，即使在光线微弱的环境下也能提供足够的光通量，保障摄像机正常工作。另外非球面技术的应用，大大节省了镜头中镜片的个数，使镜头更加小巧，更容易安装。DC驱动自动光圈，使光圈从F=1.2的光通量，调整到T360(相当于F360)。广角规格设计，焦距调整到5mm时水平视角能达到51（应与1/3英寸摄像机配套使用）。长焦点设计，最大焦距可达到50mm，适用于走道、室外或道路等，较远距离监控环境。采用金属CS接口和摄像机连接，保证高精度和耐用性。内置T360ND滤光片，在物体在受到强光直接照射时，优化成像的光亮度。采用230mm长电缆，以便于配合不同长度的摄像机。外壳结构为了保证摄像机、镜头工作的可行性，延长其使用寿命，必须给摄像机装配具有多种特殊性保护措施的外壳。除此之外，外壳还可以尽量防止对摄像机和镜头的人为破坏。 通用型外壳防护必须能够保护摄像机和镜头，使其免受灰尘、杂质和腐蚀性气体的污染，同时要能够配合安装地点达到防破坏的目的。室内外壳一般使用涂漆或经阳极氧化处理的铝材、涂漆钢材、黄铜或塑料制成，如果使用塑料，应当使用耐火型或阻燃型。外壳必须有足够的强度，安装界面必须牢固，视窗应该是清晰透明的安全玻璃或塑料（聚碳酸酯）。电气连接口的设计位置应该便于安装和维护。 摄像机工作温度为-545，而最合适的温度是 030，否则会影响图像质量，甚至损坏摄像机。因此室外型防护罩要适应各种气候条件，如风、雨、雪、霜、低温、曝晒、沙尘等。室外型外壳会因使用地点的不同配置如遮阳罩、内装/外装风扇、加热器/除霜器、雨刷器、清洗器等辅助设备。 本次方案中我们选用建议台湾产品,高强度合金一次成型的高级支架,这些产品也是还是德国博世,美国派尔高等国际监控知名的指定生产商。从品质和生产工艺上都是国际领先水平。可调整的旋转头壁挂式铝合金压铸在厂区周界主要安装全方位红外彩色一体摄像机。通过监控中心的中央监控软件系统，控制与摄像机相连的云台左右旋转、上下俯仰，可使摄像机可做多度转动，可将画面任意放大缩小，云台任意调近调远。 6吋36倍高速球型号: LY-R-460H (D/N)高速球摄像机 产品简介全功能球形摄影机是高精密技术之产品，内含CCD摄影机、高倍率镜头及360 回转台和译码接收器，兼具容易安装之特性。采用直流步进马达，使用者可选择自动预置巡航及轨迹自动巡航。具有室/内外可选，室外用全功能球型摄影机内置加热器及户外遮阳罩。全功能球形摄影机具128组可程序预置点。当报警启动后，可切换至报警画面，并联动录像及发出警告讯息等。具备逆光补偿、自动白平衡、自动光圈、自动/手动对焦等功能，屏幕功能显示，更可依不同需求设定摄影机内部参数。主要功能超低照度彩色摄影机，内置逆光补偿、自动光圈、自动对焦镜头具日夜转换功能，当环境照度不足时自动切换为黑白影像以提升照度内置高速预置型回转台及译码器，可支持多种控制主机曝光模式：全自动、快门优先、光圈优先、增益优先、手动等模式旋转速度: 水平0.1 240/秒；垂直0.1 120/秒。默认速度为360/秒旋转角度: 水平360；垂直90。可自动翻转180可编程自动轨迹巡航功能，且巡航由慢速至高速具32段可调具4组各8点默认自动巡视功能具手动调整快门、光圈、增益、亮度、曝光补偿、垂直相位等功能具图像细节增强功能，且增强范围可自由调整具断电记忆保护功能，可脱机自行运转可自动抓取报警画面，并联动录像及发出警告讯息等双层护罩结构设计，具遮阳作用，可降低球内温度3至5C128组预置点记忆，具中/英文字显示功能。文字可经由PC或控制键盘修改更新（选配）。当报警事件发生或调用预设点，即可在监视器画面上显示该位置之文字提示通过欧盟CE及美国FCC检验认证 通过台湾工研院特性检测 氟碳烤漆、耐候、耐酸碱。保固3年不脱漆（选配） 可选择搭配球罩室内型球罩可选择搭配壁挂式、倒吊式支架技术参数视讯格式NTSCPAL水平分辨率480 TV lines镜头36X zoom F=3.4mm ( WIDE ) to 122.4mm ( TELE ), F1.6 to F4.5数位变焦12X ( 432X with optical zoom )水平视角57.8 degree ( WIDE end ) to 1.7 degree ( TELE end )最小工作距离320 mm ( WIDE end ), 1500 mm ( TELE end )同步系统Internal / External ( V-Lock )最低照度1.4 lux / 1/60 sec ( Typical Value )1.4 lux / 1/50 sec ( Typical Value )0.1 lux / 1/4 sec ( Typical Value )0.1 lux / 1/3 sec ( Typical Value )0.01 lux / 1/4 sec ( ICR-ON Mode )0.01 lux / 1/3 sec ( ICR-ON Mode )建议照度100 to 100,000 lux噪声比50dB背光补偿ON / OFF电子快门1/4 to 1/10000 sec. ( 20 steps )1/3 to 1/10000 sec. ( 20 steps )白平衡AUTO, ATW , Indoor, Outdoor, One Push WB, Manual WB增益AUTO / Manual ( -3 to 28 dB, 16 steps )光圈控制16 steps预置位6-POSITIONS串行界面VISCA protocol ( TTL / CMOS ) 9.6 Kbps, 19.2 Kbps, 38.4 Kbps, Stop bit, 1/2 bit视频输出VBS: 1.0 Vp-p ( Sync Negative ), Y/C Output保存温度 / 保存湿度-20 to 60C ( -4 to 140F ) / 20 to 95%工作温度 / 工作湿度0 to 50C ( 32 to 122F ) / 20 to 80%工作电压 / 电压损耗6 to 12V DC/1.6W ( 4.0 W )重量230 g ( 8.1 oz. )材积50.0 x 57.5 x 87.9 mm ( 2 x 2 3/8 x 3 1/2 in. ) ( w/h/d)快速球有效距离18倍：5米300米26倍：5米400米36倍：5米500米 广角镜头角度 4.3mm与6mm.10-15米.8mm.20米.望远镜头12 mm.30米.望远镜头16 mm.35米.望远镜头25 mm.40米.超望远镜头前端闭路电视监控点数量分布如下表所示：位置主动式追踪智能摄像机80米红外彩色一体机(其中五台配云台)高速球50米红外彩色一体机室外各个通道04400关键点21000监控点30627合计2444627总计101根据上表统计得知，系统前期主要安装98支摄像机。传输部分在监控系统中，监控图像的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统的质量和可靠性。目前，在监控系统中用来传输图像信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输平衡器和光端机。1、 同轴电缆是较早使用，也是使用时间最长的传输方式。后来，由于远距离和大范围图像监控的需要以及人们对监控图像质量的要求提高，监控网络中开始大量使用光纤来传输图像信号。结合小区实际情况来考虑：本方案采传统电缆传输技术于一体的传输方案。电视监控系统的各种线缆是各种信号（视频信号、控制信号、电信号等）的传输路径，是整个系统的最基本设施和整个工程质量的最基本保证。所以在本次电视监控系统设计中，我们采用国内著名线缆专业制造商深圳 “定澄”牌的各类线缆。“定澄”线缆具有屏蔽性能好、传输距离远、传输速率高的特点。小区电视监控系统安装时需要敷设线缆到主控中心进行有线连接，各个监控点图像均通过线缆传送到监控中心。线缆敷设垂直部分采用明线PVC管槽敷设（具体布线情况看实地施工方案）到各个监控点处，并作好相应的保护。系统布线主要包括视频线、电源线和485控制线的敷设，视频线、电源线（485控制线在本系统中不采用）用单独的PVC管槽敷分开敷设，电源线管槽与视频线、485控制线管槽间隔在300mm以上。系统各类线缆敷设规则如下：（1）系统所有摄像机的视频信号采用75欧同轴电缆传输方式，需采用专用75-5视频线进行信号传输，所选型号为：SYV75-5。视频线采用星型布线方式，所有监控点视频线均由数字硬盘录像机单独敷设到前端监控点的摄像机处。（2）系统主动式追踪智能摄像机采用DC12V供电方式。为避免由于距离过长和信号衰减造成电压压降过大，使摄像机供电电压不够，所有摄像机使用的变压器均设置在摄像机处，每个摄像机配置1个变压器。摄像机供电采用2芯电源线总线制传输方式，即从楼层配电箱处敷设电源线采用并联方式为前端各个监控点供电，所选型号为：RVV22.5。2系统彩色一体化机采用DC12V供电方式。为避免由于距离过长和信号衰减造成电压压降过大，使摄像机供电电压不够，所有摄像机使用的变压器均设置在摄像机处，每个摄像机配置1个变压器。摄像机供电采用2芯电源线总线制传输方式，即从监控机房配电箱处敷设电源线采用并联方式为前端各个监控点供电，所选型号为：RVV22.5。3系统球型摄像机控制线采用485总线制控制方式线缆传输。线缆总数列表如下：序号名称规格型号数量/单位说明1视频线SYV75-5米视频信号传输2电源线RVV22.5米电信号传输3控制线RVVP20.5米控制信号传输以上线材数值均是估算。总监控中心中心控制设备是整个系统的核心，主要由数字硬盘录像机、监视器等设备组成。系统中心控制室设置在一层监控室内。数字硬盘录像机是整个电视监控系统核心部分，数字硬盘录像机的好坏直接影响到整个电视监控系统的运行效果。在本次厂区电视监控系统数字硬盘录像机的选型中，以系统稳定性和系统扩充性为基本选型原则，并结合我公司多年来对数字硬盘录像机的使用情况，选用专业数字监控系统的数字硬盘录像机。专业数字监控系统是以电脑数码处理技术为核心，以网络图像传输为基础，运用先进的MPEG-H264压缩技术，按国际标准研制开发而成。（也可以根据客户的需要运用MPEG-H264，D1压缩技术）具有图像清晰度高、实时性好、录像存贮空间小、网络功能强大等特点，自进入中国市场以来，迅速受到广大客户的认同，成为我国硬盘录像机的领航者。中心控制设备具体配置如下：配置 17 台16路数字硬盘录像机，对整个电视监控系统的集中管理。监视器的数量配置12台：技术要求刷新率50赫兹以上（减少闪烁）。系统平台本中心系统平台是一个高性能、高可靠性的运营平台。作为整个视频监控系统的服务控制管理中心，它负责所有系统设备前端、中心存储服务器、中心控制台、副控台、显示终端的注册、逻辑连接、工作状态监视管理并负责响应相关设备的命令请求，发出控制指令到指定设备动作。并负责整个系统内设备的时间同步。视频监控系统采用用户权限和设备集中管理的模式，用户的权限管理清晰明了。多種可選擇的展示方式高階生物分系辨識式多種可選擇的展示方式系统操作界面：系统功能与特点图像功能 可对图像进行实时播放、历史播放、播放控制、图像报警处理。 具有完善的图像切换功能。操作人员在权限范围内任意调用显示方式或手工设定，将指定实时摄像机图像显示在指定的显示器上。 具有完善的云台镜头控制功能。能控制相应的云台转动以及镜头的变倍、光圈、和聚焦。 可进行图像显示方式顺序切换和分组切换、报警自动显示设置。 可进行图像参数传输帧率、图像分辨率的设置。 可以为每路图像配置文字注释和编号设置，叠加字符可在观看图像时任意调整位置、取消或叠加。 历史图像查询方式。可以根据日期、时间、摄像机编号、名称、报警信息、图像变化报警查询相关历史记录。 历史图像回访功能。系统可按摄像机编号、日期、时间、报警信息等多种方式检索回放录像，可逐帧，高速率快慢回放，图像和声音同步回放。 可对图像进行放大、缩小操作并可调整图像对比度和亮度。 可定格抓拍画面并实现彩色打印。 可根据授权进行重要数据文件的对外备份，将选定的声像资料转存到录像带或光盘。 远程副控台可根据授权操作图像。 摄像机预制点控制、自动预制点轮询、多通道轮询。 视频字符叠加。 Web浏览。报警功能 可外接总线和直接报警设备如红外探头、紧急按钮等。 可外接直接报警输出设备如警灯、警号等。 完成报警信息联动控制，即当其中一个报警器出现警情时，其设置为联动的继电器开关动作，并在设为联动的图像上叠加相关文字信息。 能够检测出总线上外挂设备的工作状态，当总线发生故障或总线设备消失后，能够及时向中心管理服务器报警。 可进行报警联动功能设置，如报警联动图像、报警联动开关、报警联动字符。 可进行报警参数设置，如报警设备定时开关时
