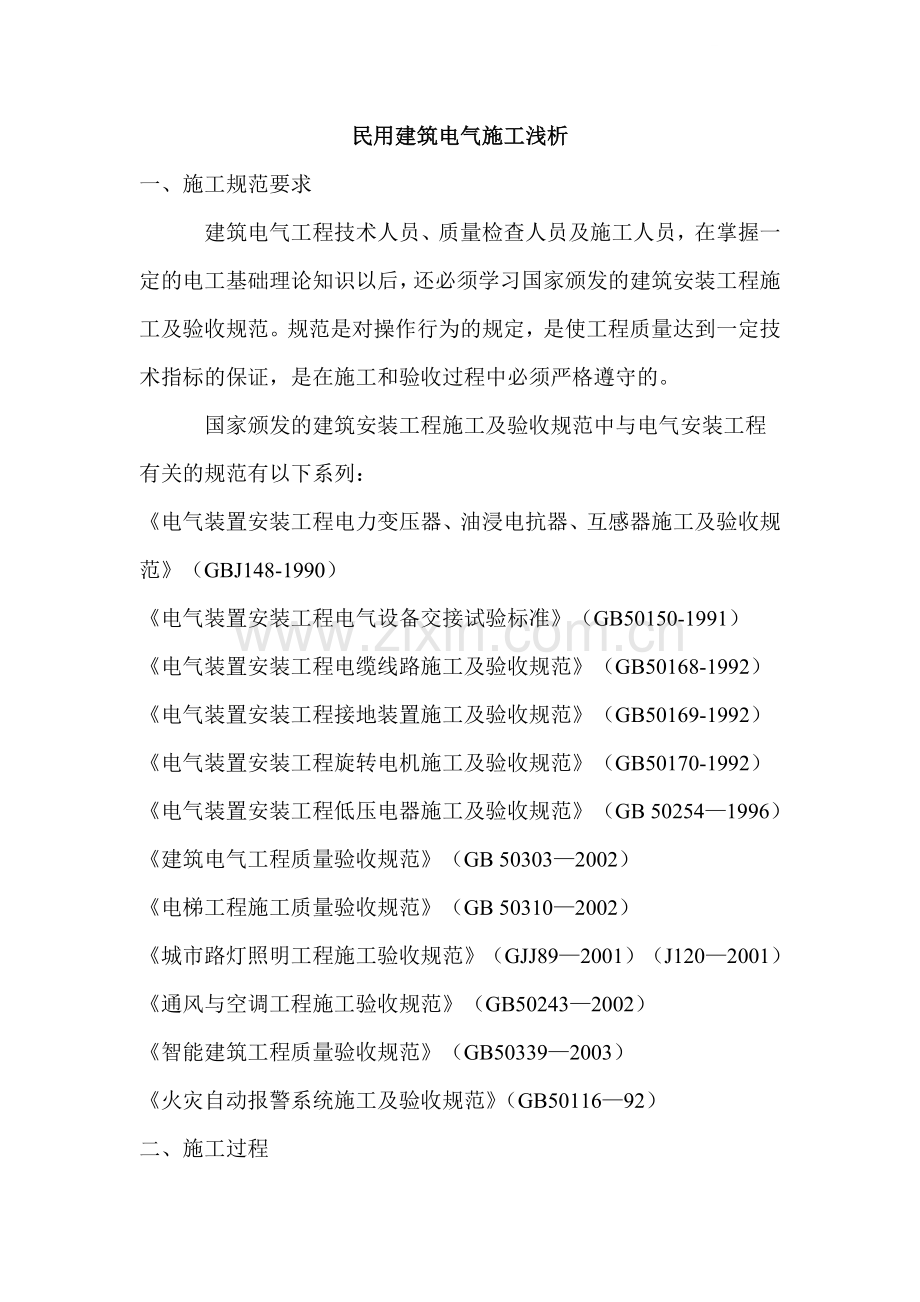

民用建筑电气施工浅析.doc

民用建筑电气施工浅析一、施工规范要求建筑电气工程技术人员、质量检查人员及施工人员，在掌握一定的电工基础理论知识以后，还必须学习国家颁发的建筑安装工程施工及验收规范。规范是对操作行为的规定，是使工程质量达到一定技术指标的保证，是在施工和验收过程中必须严格遵守的。国家颁发的建筑安装工程施工及验收规范中与电气安装工程有关的规范有以下系列：电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GBJ148-1990）电气装置安装工程电气设备交接试验标准（GB50150-1991）电气装置安装工程电缆线路施工及验收规范（GB50168-1992）电气装置安装工程接地装置施工及验收规范（GB50169-1992）电气装置安装工程旋转电机施工及验收规范（GB50170-1992）电气装置安装工程低压电器施工及验收规范（GB 502541996）建筑电气工程质量验收规范（GB 503032002）电梯工程施工质量验收规范（GB 503102002）城市路灯照明工程施工验收规范（GJJ892001）（J1202001）通风与空调工程施工验收规范（GB502432002）智能建筑工程质量验收规范（GB503392003）火灾自动报警系统施工及验收规范（GB5011692）二、施工过程1、施工准备（1）熟悉图纸的设计意图、掌握设计内容及技术条件、进行图纸会审、核对土建、水暖安装与图纸之间有无矛盾和错误、明确各专业工种之间的配合关系。（2）编制施工组织设计或施工方案，施工组织设计（或施工方案）是做好施工准备的核心内容。建筑安装工程必须根据工程的具体要求和施工条件，采用合理的施工方法。每项工程都需用编制施工组织设计，以确定施工方案、施工进度和施工组织方法，作为组织和指导施工的重要依据。（3）按照施工图纸编制施工预算，确定工程材料的种类、数量及一些特殊要求，以作为备料、供料、编制各项具体施工计划的依据。（4）进行技术交底，工程开工前，由设计部门、施工部门和业主等多方技术人员参加的技术交底是施工准备工作不可缺少的一个重要步骤，是施工企业技术管理的一项主要内容，也是施工技术准备的重要措施。2、施工阶段施工阶段是配合土建施工，预埋电缆、电线保护管，预留配电箱和接线箱的位置及洞口大小，预留灯头盒及电器底座等。随着土建工程的进展，逐步进行设备的安装、线路敷设、单项工程的检查试验等。3、竣工验收（1）施工作业的电工和电气调试人员，应按国家的有关规定持证上岗。安装和调试的电气设备，应检定合格并有相关的检验合格证、技术说明书，检验报告等资料。（2）除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件，且严禁热加工开孔。（3）电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。（4）建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按建筑电气工程施工质量验收规范（GB 503032002）规定执行。建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。（5）动力和照明工程的漏电保护装置应做模拟动作试验。（6）接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。（7）低压的电气设备和布线系统的交接试验，应符合建筑电气工程施工质量验收规范（GB50303-2002）的规定。（8）送至建筑智能化工程变送器的电量信号精度等级应符合设计要求，状态信号应正确。接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。（9）建筑电气施工现场质量管理应有相应的施工技术标准，健全的质量管理体系、施工质量检验制度和综合施工质量水平评定考核制度。（10）竣工验收是进行系统调试，并投入正常运行，填写有关交接试验表格；请建设单位、施工单位、政府质量监督部门审查，现场验收。最后由政府质量监督部门对工程作出质量等级评定。三、内线及电缆1、电缆桥架在进场验收时应符合下列规定：（1）查验合格证。（2）部件齐全、表面光滑、不变形；钢制桥架涂层完整、无锈蚀；玻璃钢制桥架色泽均匀、无破损碎裂；铝合金桥架涂层完整、无扭曲变形、不压扁、表面不划伤。电缆桥架布线适用于电缆数量较多或较集中的场所。室内电缆桥架布线时，在具有腐蚀或特别潮湿的场所采用电缆桥架布线时，宜选用外护套具有较强的耐酸、碱腐蚀能力的塑料护套电缆。（3）根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。2、电缆桥架桥架支撑件在室内安装常用的几种型式,参照国标图集86SD169电缆桥架安装。自制支架与吊架所用扁铁规格不应小于30mm3mm,扁钢规格不小于25253mm,圆钢不小于8。自制吊支架必须按设计要求进行防腐处理。支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应位于梯架、托盘、线槽外侧。桥架与电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端应加装封堵。桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,一端不需固定。电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施,防火隔板采用矿棉半硬板、Ef85型耐火隔板。电缆桥架组装好以后，直线段应该在同一条直线上，偏差不应该大于 10mm。钢质电缆桥架的托盘或梯架的直线段长度一般为30m，超过30 m时应作伸缩连接，托盘、梯架在承受额定均匀荷载时的相对挠度不应大于1/200。吊架横档或侧壁固定的托臂在承受托盘、梯架额定荷载时的最大挠度值与长度之比，不应大于1/100。几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架间应考虑维护、检修距离。电缆桥架与各种管道平行或交叉时，其间最小净距应符合表规范的要求。电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。需要由托盘或梯架引出配管时，应使用钢管，引出位置可以在底板上也可以在侧边上。当托盘或梯架需要开孔时，使用开孔机开孔，开孔处应整齐，管孔径吻合。严禁使用电焊割孔或气焊吹孔。钢管与托盘或梯架连接时，应使用管接头固定。3、电缆敷设放电缆时，对于双吊杆固定的托盘或梯架内敷设电缆，应直接在托盘或梯架内安放滑轮施放电缆，电缆不得直接在托盘或梯架内拖拉。电缆沿桥架敷设时，应单层敷设，电缆与电缆之间可以无间距敷设，电缆在桥架内应排列整齐，不应交叉，每敷设一根，整理一根，卡固一根。桥架上部距顶棚或其他障碍物不应小于0.30m。1kV 以上和1kV 以下的电缆、同一路径向一级负荷供电的双路电源电缆、应急照明和其他照明的电缆、强电和弱电电缆等不宜敷设在同一层桥架上，如果受条件限制需要安装在同一层桥架上时，应用隔板隔开，其固定间距不宜大于2m。电缆桥架内的电缆做垂直敷设时，电缆的上端及每隔 1.502m 处进行固定；水平敷设时在电缆的首尾两端、转弯及每隔510m 处进行固定；电缆桥架内敷设的电缆，应在电缆的首尾端设有编号、型号及起止点等标记。4、桥架接地金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）保护，且连接可靠，在金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接。非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4 2；非镀锌电缆桥架间连接板的两端跨接接地线，但连接板的两端应有不少于两个带防松垫圈的连接固定螺栓。多层桥架当利用桥架的接地保护干线时，应将每层桥架的端部用 16 2 软铜线分别连接起来，并与总接地干线相通。长距离的电缆架桥每隔3050m 接地一次。低压电力电缆在敷设完成后，应进行绝缘测试，有中间接头的电缆测试更为重要。测试结果符合要求的导线才可以通电运行。5、导线在管内敷设（1）根据设计图纸要求,正确选择导线规格、型号及数量。（2）穿在管内绝缘导线的额定电压不低于450。（3）导线的分色:为了保证安全和施工方便,穿入线管的干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N为淡蓝色,PE(保护线)为绿/黄双色，控制回路可用其它色。（4）敷设在管内的导线不得有接头或保护皮破损，其接头应在接线盒内连接，严禁单根导线穿入钢质导管内。（5）同一交流回路的导线必须穿于同一钢管内，不同电压、不同回路、交流与直流回路不得穿入同一导管内。四、灯具安装（1）灯具的规格、型号及使用场所必须符合设计要求和施工规范的规定。导线进入灯具，留有适当余量。连接牢固紧密，不伤线芯。（2）灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。所有灯具应有产品合格证。（3）当使用螺口灯口时，相线必须压在灯芯柱上。（4）吊链灯具的灯线上不应安装的灯具，其中心线偏差不得大于5。器具清洁干净，吊杆垂直，日光灯平行、弯灯固定可靠，排列整齐。导线进入灯具的绝缘保护良好，压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根。（5）成排灯具的中心线偏差不应超出允许范围。在确定成排灯具的位置时，必须拉线，最好拉十字线。五、开关、插座安装（1）同一室内安装的开关、插座高度差不应大于5mm，并列安装的相同型号的开关、插座高度差不宜大于1mm。（2）单项两孔插座，面对插座的右孔或上孔与相线相接，左孔或下孔与零线相接；单相三孔插座、面孔插座的右孔与相线相接，左孔与零线相接；上孔与地线相接。（3）开关安装位置应便于操作，开关边缘距门框的距离宜为0.2m。相线应经开关控制。1、开关安装规定。安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致,且操作灵活,接触可靠。开关安装的位置应便于操作,开关边缘距门框的距离为0.150.2m；若设计无特殊要求,扳把开关下底距地面高度为1.3m；拉线开关距地面高度为23m,且拉线出口应垂直向下。并列安装的拉线开关的相邻间距不应小于20mm。相线应经开关控制；民用住宅严禁装设床头开关。为了安全和使用方便,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型或安装在其他场所控制。2、插座安装规定。插座的安装高度应符合设计的规定,当设计无规定时,应符合下列要求:暗装和工业用插座距地面不应低于0.3m,待殊场所暗装插座不应小于0.15m。在儿童活动场所应采用安全插座。采用普通插座时,其安装高度不应低于1.8m。当插座上方有暖气管时,其间距应大于0.2m,下方有暖气管时,其间距应大于0.3m,不符时应移位或采取技术处理。为了避免交流电源对电视信号的干扰,电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的距离。落地插座应具有牢固可靠的保护盖板。在潮湿场所,应采用密封良好的防水防溅插座。在有易燃、易爆气体及粉尘的场所应装设专用插座。六、配电（柜）箱安装配电柜应在稳固的基础上进行安装，安装前应先检查配电柜的规格、型号是否与图样相符合，检查柜内电气元件是否完好。成列配电柜安装，应将配电柜前面板调整齐平，并用螺杆固定，配电柜的接地宜每台柜单独与基础型钢作接地连接，连接导线不小于62的铜导线。配电柜上装有电气的可开启的配电柜门，应用裸铜软线与接地配电柜的金属构架可靠连接。配电箱应安装牢固，其垂直偏差不应大于3mm，暗装时照明配电箱板四周应无空隙，其面板四周应紧贴墙面，箱体与建筑物接触部分应涂防腐漆。配电（柜）箱内应分别设置零线(N)和保护地线(PE线)汇流排,各支路零线和保护地线应在汇流排上连接,不得绞接,并应有编号。七、接地与防雷在做接地时，应实测当地的土壤电阻率，接地电阻过大，应考虑更换电阻率低的土质，变压器应单独接地，接地体宜采用不小于2.5M的50505角钢或直径50钢管，每根接地体打入的垂直间距为5M,一般不小于3M，接地母线应使用404的镀锌扁钢，扁钢与接地体焊接时距接地体顶端应预留有50间距。变压器的引上线不得少于2根，引上线应作防腐处理。焊接处应焊缝饱满，搭接面无漏焊、无空气隙，焊接完毕用防腐漆刷二三道。建筑物条形基础内利用基础钢筋作为接地装置时，应增补接地体，如接地电阻符合混合接地的要求，可只有一组接地体，如不能符合设计要求，则应分别安装人工接地体。接地体安装完毕后,应及时请监理单位进行隐检核验(签署审核意见,并下审核结论),接地体材质、位置、焊接质量等均应符合施工规范要求。接地电阻应及时进行测试,当利用自然接地体作为接地装置时,应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时,应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。接地电阻测试须形成记录。利用建筑物柱主筋作暗敷设引下线时,每条引下线不得少于两根主筋,每根主筋直径不能小于12mm。每栋建筑物至少有两根引下线(投影面积小于50m2的建筑物例外)。防雷引下线最好为对称位置,例如两根引下线要做成“一”字形或“乙”字形,四根引下线要做成“I”字形,引下线间距离不应大于20m,当大于20m时应在中间多引一根引下线。现浇混凝土内敷设引下线不做防腐处理。主筋搭接处按接地线要求焊接,当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其他的焊接处理。建筑物屋顶上有突出物,如金属旗杆、透气管、金屑天沟、铁栏杆、爬梯、冷却水塔、电视天线等,这些部位的金属导体都必须与避雷网焊接成-体。顶层的烟囱应做避雷带或避雷针。在建筑物的变形缝处应做防雷跨越处理。避雷网应按5m5m或6m4m的网格设置；如果设计有特殊要求应按设计要求去做。接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能进行系统测试。八、消防报警火灾报警与自动灭火系统的功能是：自动捕捉火灾监测区域内火灾发生时的烟雾或热气，从而能够发出声光报警，并有联动其它设备的输出接点，能够控制自动灭火系统、事故广播、事故照明、消防供水和排烟系统，实现监测、报警和灭火的自动化。探测器的安装应符合图纸设计的要求，信号线应使用RVS双绞线且截面积1.52，电源线的截面积1.52。总线回路导线总电阻应40，对地绝缘电阻应大于20M,电源线回路总压降2V，总线回路导线总电容应0.3UF,总线回路导线总长度不应超过5000M。信号总线应单独穿入管中，严禁与动力、照明、视频线、电话线或广播线等共管敷设。消防控制器应可靠接地，独立接地电阻4.0，联合接地电阻1.0。探测器底座要安装牢固、平整，接线正确，探测器安装前应用电子编码器或控制器进行地址编码，手动报警器、声光报警器及其它控制模块在安装前都要进行地址编码，在同一回路中，探测器及其它器件的编码不能重号，编码范围1252。火灾报警控制器的测试应采用专用设备进行调试，火灾探测器、手动报警按钮要逐个进行试验，试验其动作、编码、位置应符合要求，喷淋及其联动控制设备的调试，在接到已确认的火灾报警信号后，应在规定时间内发出联动控制信号，并按有关逻辑关系联动一系列相关设备发生动作，其时间和相关设备试验应符合要求。
