河南7层框架办公楼毕业设计计算书.doc

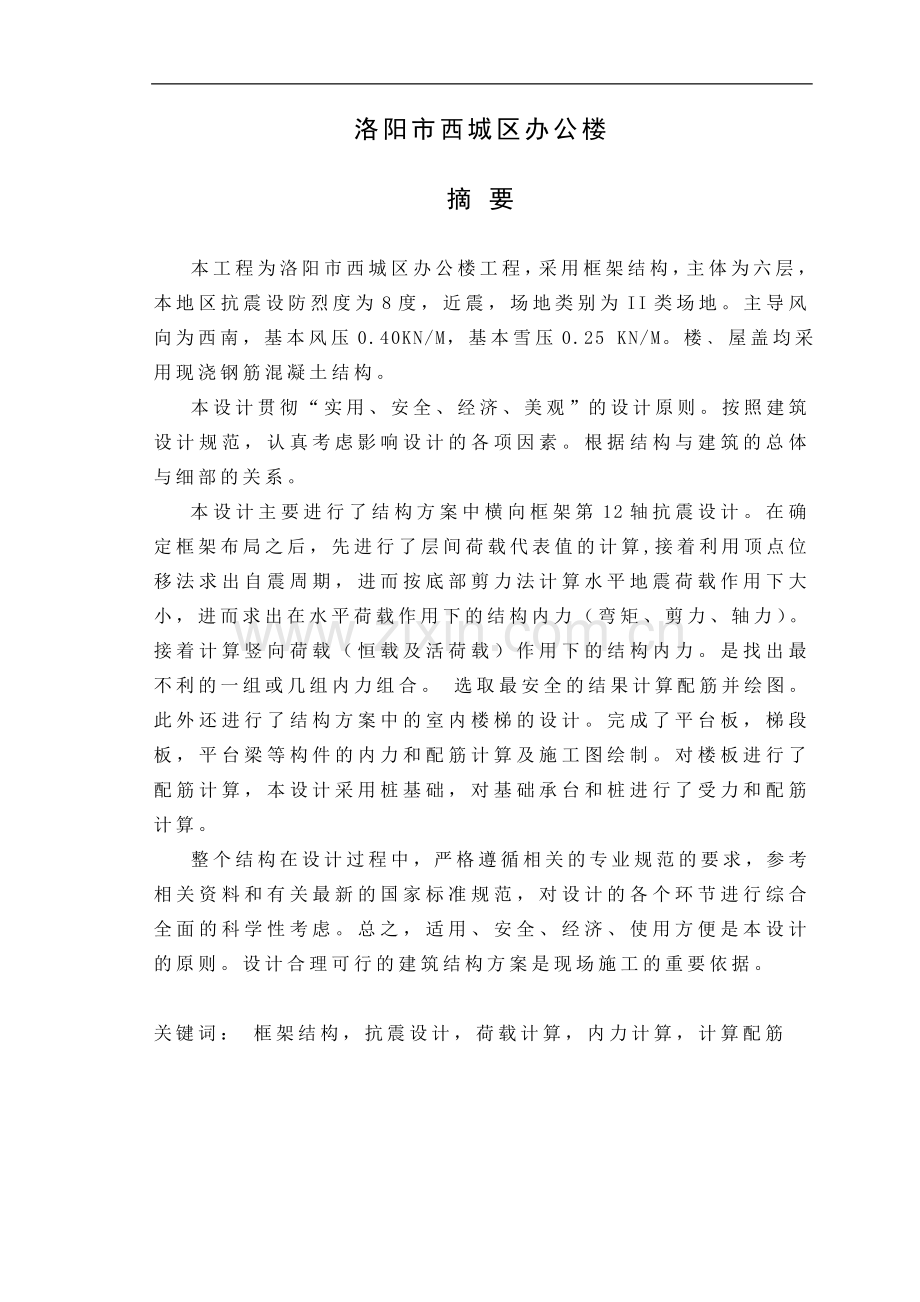

洛阳市西城区办公楼摘 要本工程为洛阳市西城区办公楼工程，采用框架结构，主体为六层，本地区抗震设防烈度为8度，近震，场地类别为II类场地。主导风向为西南，基本风压0.40KN/M，基本雪压0.25 KN/M。楼屋盖均采用现浇钢筋混凝土结构。本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。本设计主要进行了结构方案中横向框架第12轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力。是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算，本设计采用桩基础，对基础承台和桩进行了受力和配筋计算。整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。 关键词： 框架结构，抗震设计，荷载计算，内力计算，计算配筋 Luoyang City West office buildingABSTRACTThis works for the city of Luoyang West office building, a framework structure for a six-storey main, in the region earthquake intensity of 8 degrees near Lan site classification as Class II venues. Led to the southwest direction, the basic Pressure 0.40 KN / M, basic snow pressure 0.25KN/M. Floor roof were using cast-in-place reinforced concrete structure.The design and implement practical, security, economic, aesthetic, the design principles. With the architectural design, design seriously consider the influence of the various factors. According to the structural and architectural detail and the overall relationship.The design of the main structure of the program horizontal framework 12-axis seismic design. In determining the distribution framework, the first layer of representative value of the load, Then use vertex from the displacement method for earthquake cycle, and then at the bottom of shear horizontal seismic load calculation under size, then calculated the level of load under the Internal Forces (bending moment, shear and axial force). Then calculate vertical load (constant load and live load) under the Internal Forces. Identify the most disadvantaged group or an internal force several combinations. Select the best safety results of the reinforcement and Mapping. In addition, the structure of the program indoor staircase design. Completion of the platform boards, boards of the ladder, platform beam component and the reinforcement of internal forces calculation and construction mapping. On the floor reinforcement calculation, the use of pile foundation design, foundation and pile caps for the force and reinforcement calculation. The whole structure of the design process, in strict compliance with the relevant professional standard, reference to relevant information and the latest national standards and specifications, and design of the various components of a comprehensive scientific considerations. In short, application, security, economic and user-friendly design is the principle. Design reasonable and workable structure of the program is the construction site of the important basis for the construction. KEY WORDS:Frame Structure,Seismic Design ，Load Calculation， Internal force calculation， Calculation reinforcement 符 号 混凝土弹性模量；C20表示立方体强度标准值为20N/的混凝土强度等级；N轴向力设计值；M弯矩设计值；V剪力设计值；A构件截面面积；I截面惯性矩；永久荷载标准值；可变荷载标准值；永久荷载分项系数；可变荷载分项系数；结构总水平地震作用标准值；地震时结构的重力荷载代表值、等效总重力荷载代表值；T结构自振周期；承载力抗震调整系数；构件长细比；地基承载力特征值；基础高度；d基础埋置深度，桩身直径；土的重力密度；风荷载标准值；结构顶部附加水平地震作用标准值；楼层层间位移；e偏心距；箍筋面积；B结构迎风面宽度；截面有效高度；受拉区、受压区纵筋面积。目 录前 言错误！未定义书签。第1章 工程概况错误！未定义书签。第2章 结构布置及计算简图错误！未定义书签。2.1结构布置及梁,柱截面尺寸的初选错误！未定义书签。2.1.1梁柱截面尺寸初选错误！未定义书签。2.1.2结构布置错误！未定义书签。2.2框架计算简图及梁柱线刚度62.2.1确定框架计算简图62.2.2框架梁柱的线刚度计算8第3章 荷载计算8 3.1荷载计算83.1.1 屋面及楼面恒荷载计算93.1.2 屋面及楼面活荷载计算错误！未定义书签。3.1.3 梁，柱，墙，门窗重力荷载的计算9第4章 框架梁柱的线刚度计算124.1框架梁柱的线刚度计算错误！未定义书签。4.1.1 框架梁柱的线刚度计算134.1,2 梁柱的线平均刚度比13第5章 横向水平荷载作用下的框架内力计算错误！未定义书签。5.1重力荷载代表值计算错误！未定义书签。5.1.1墙自重165.1.2梁，柱，墙，板，门窗重力荷载标准值195.1.3集中与各楼层处的重力荷载代表值计算215.2水平地震作用下框架内力合侧移的计算235.2.1横向自振周期235.2.2水平地震作用错误！未定义书签。5.2.3水平地震作用下框架内力计算错误！未定义书签。5.3横向凤荷载作用下框架结构内力和侧移计算错误！未定义书签。5.3.1凤荷载标准值错误！未定义书签。5.3.2风荷载作用下的水平位移验算355.3.2凤荷载作用下的框架结构的内力计算35第6章竖向荷载作用下内力计算426.1框架结构的荷载计算426.2.1板传荷载计算426.2恒荷载作用下框架的内力456.2.1恒荷载作用下框架的弯矩计算496.3活荷载作用下框架的内力556.3.1活载作用下的框架内力556.3.2活荷载作用下框架的内力计算55第7章 框架结构的内力组合647.1框架结构梁内力组合错误！未定义书签。7.1.1框架结构梁的内力组合错误！未定义书签。7.1.2梁端弯矩控制值747.1.3梁端截面组合的剪力设计值调整867.2框架结构柱的内力组合867.2.1框架结构柱的内力组合867.2.2柱端弯矩设计值调整1027.2.3柱端截面组合的剪力设计值调整104第8章 框架柱正、斜截面配筋计算1058.1框架柱的截面设计1058.1.1框架柱截面设计1058.1.2柱斜截面受弯承载力计算1198.2框架梁的正，斜截面配筋计算1198.2.1正截面受弯承载力计算1198.2.2截面受弯承载力计算128第9章板配筋计算1309.1板的配筋1309.1.1设计资料1309.1.2荷载计算1309.1.3板的计算130第10章 楼梯计算13810.1楼梯的设计13810.1.1楼梯设计资料13810.2踏步板（TB-1）计算13810.2.1荷载计算13910.2.2斜截面内力计算14010.2.3截面承载力计算14010.3楼梯斜梁 (TL-1) 计算14010.3.1荷载计算14010.3.2斜截面内力计算14110.3.3截面承载力计算14110.4休息平台（PB-2）计算14210.4.1荷载计算14210.4.2平台板弯矩计算14210.4.3平台板配筋计算14210.5平台梁计算14310.5.1荷载计算14310.5.2内力计算14410.5.3正截面承载力计算.146第11章 基础配筋计算14611.1桩基础的设计及验算14711.1.1桩设计资料14711.1.2确定桩的规格数量及初定承台的尺寸14711.1.3单桩竖向承载力特征值14711.1.4确定桩的数量14711.1.5桩承台的设计14711.1.6单桩承载力的验算14711.1.7偏心荷载验算14711.1.8楼梯设计资料错误！未定义书签。11.2承台的结构计算14911.2.1承台高度验算14911.2.2柱对承台的冲切验算14911.2.3角柱对承台的冲切验算15011.2.4承台抗剪承载力验算15011.3基础配筋计算15011.3.1承台配筋15011.3.2桩身配筋15111.4中桩基础的设计15211.4.1桩设计资料15211.4.2确定桩的规格数量及初定承台的尺寸15211.4.3单桩竖向承载力特征值15211.4.4确定桩的数量15411.4.5桩承台的设计15411.4.6单桩承载力的验算15411.4.7偏心荷载验算15411.5中桩承台的结构计算15511.5.1承台高度验算15511.5.2柱对承台的冲切验算15511.5.3角柱对承台的冲切验算15511.5.4承台抗剪承载力验算15511.6基础配筋计算15611.6.1承台配筋15611.6.2桩身配筋157第12章 结论158参考文献160致 谢161外文资料译文162前 言本设计是按照河南科技大学建筑工程学院2007年毕业设计要求编写的毕业设计。题目为“洛阳市西城区办公楼设计”。内容包括建筑设计、结构设计两部份。办公楼是公共建筑，其规范要求比较严格，能体现处建筑和结构设计的很多重要的方面，选择办公楼建筑和结构设计，从而掌握办公楼设计的基本原理，妥善解决其功能关系，满足使用要求。框架结构的设计始于欧美，二十世纪厚得到了世界各地大范围的使用，其结构建筑平面布置灵活，使用空间大。延性较好。其具有良好的抗震能力。对办公楼有重要建筑结构非常适用。能满足其较大的使用面积要求。框架结构的研究，对于建筑的荷载情况，分析其受力，采用不同的方法分别计算出各种荷载作用下的弯矩、剪力、轴力，然后进行内力组合，挑选出最不利的内力组合进行截面的承载力计算，保证结构有足够的强度和稳定性。在对竖向荷载的计算种采用了弯矩分配法，对水平荷载采用了D值法，对钢筋混凝土构件的受力性能，受弯构件的正截面和斜截面计算都有应用。本结构计算选用一榀框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法，不但使计算结果较为合理，而且计算量较小，是一种不错的手算方法。本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。这次设计是在结构教研室各位老师的悉心指导下完成的，在此向你们表示衷心的感谢！鉴于水平有限，设计书中还存在不少缺点甚至错误，敬请老师批评和指正。第1章 设计基本资料1.l 初步设计资料一. 工程名称：洛阳市西城区办公楼。二. 工程概况：建筑面积8500，建筑总高为26.15m,主体大楼为七层，裙房为六层，室内外高差为0.45m.三. 温度：最热月平均28，最冷月平均-5；极端最高温度38，极端最低温度为11.5.四. 相对湿度：年平均34五. 相对风向：北风，基本风压0.35KN/.六. 雨雪条件：最大积雪深度0.25,雪荷载0.30 KN/。七. 年降雨量870。八. 水文资料：经勘探未发现地下水九. 地质条件：1. 地震烈度：本工程地震设防烈度为8度，近震，场地类型： 类。2. 地质资料：见表11表11 地质资料基底埋深（m）土层厚度（m）岩土名称地基土静荷载标准值（Kpa）2.202.20杂填土1008.005.80粉质粘土14016.208.20粘土16020.704.50中密的细砂25.004.30基岩十. 材料使用：1. 混凝土：梁柱板均使用C30混凝土。2. 钢筋：纵向受力钢筋采用热轧钢筋HRB335,其余采用热轧钢筋HPB235。3. 墙体：a. 外纵墙采用240厚灰砂砖（18KN/m3），一侧墙体为水刷石墙面（0.5KN/）,一侧为20厚抹灰（17KN/）；b. 内隔墙采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3）,两侧均为20mm厚抹灰。c. 卫生间隔墙采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3），两侧贴瓷砖（0.5KN/）。d.女儿墙采用240厚加气砼砌块（5.5KN/m3）两侧均为200厚抹灰，墙高900mm。4. 窗：均为钢框玻璃窗（0.45KN/m2）5. 门：除大门为玻璃门（0.45KN/m2），办公室均为木门(10.2KN/m2).1.2 结构选型一. 结构体系选型：采用钢筋混凝土现浇框架结构体系。二. 屋面结构：采用现浇混凝土肋型屋盖，刚柔性结合的屋面，屋面板厚100mm。三. 楼面结构：采用现浇混凝土肋型屋盖，板厚100mm。四. 楼梯结构：采用钢筋混凝土梁式楼梯。五. 天沟：采用现浇天沟。第2章 结构布置及计算简图2.1 结构布置及梁,柱截面尺寸的初选2.1.1梁柱截面尺寸初选 主体结构共7层，局部6层，层高均为3.6m，内外墙的做法：内墙做法：内外墙均砌240厚空心砌块砖，门窗详见门窗表，楼层屋盖均为现浇钢筋砼结构。板厚取100 mm：一.梁截面尺寸的估算：1.BC跨：(1).主梁：L=6000,取600，取300故框架横纵梁的截面尺寸为bh=300600(2).次梁：L=6000 ,取400，b取250故框架次梁的截面尺寸为bh=2504002.CD跨：(1).主梁：L=2400,取450，取250故框架梁的截面尺寸为bh=250450表2-1估算梁的截面尺寸（）及各层混凝土强度等级层数混凝土强度等级横梁（bh）纵梁（bh）次梁（bh）BC,DE跨CD跨17C30300600250450300600250450二.柱截面尺寸的估算框架柱截面尺寸根据柱的轴压比限制，按下式计算：1.柱组合的轴压比设计值按照公式11计算： (11)式中：为考虑地震作用组合后柱轴力压力增大系数，边柱取1.3，等跨内柱取1.2,不等跨取1.25；: 为按照简支状态计算柱的负荷面积；：为折算后在单位面积上的重力荷载代表值，近似取14KN/;: 为验算截面以上楼层层数；2.框架柱验算 (12)由计算简图21可知边柱和中柱的负载面积可知：中柱：（66）/2(6+2.4)/2=64.2边柱：（66）/26/2=7.23边柱：中柱：根据上述计算结果，并综合考虑其他因素，取柱截面为正方形，初步估计柱的尺寸为600600360000，为计算简便中柱和边柱的尺寸相同，均为600600。 故初选柱的尺寸为600600；：图2-1 边柱和中柱的负荷面积简图2.1.2 结构布置如图2-2 所示：图2-2 结构平面布置图注：梁的尺寸：L1=300600, L2=250400,L3=250450边柱、内柱的尺寸均为：6006002.2框架结构的计算简图图2-3 框架结构梁，柱尺寸注：室内外高差0.45m,基础埋深0.5m,h=0.45+0.5+3.6=4.55m第3章 重力荷载代表值的计算3.1荷载计算3.1.1屋面及楼面恒荷载计算一.屋面防水层（刚性）30厚C20细石混凝土 1.0KN/找平层（柔性）三毡四油油铺小石子 0.4 KN/找平层：15厚水泥砂浆 0.015m200.3 KN/找坡层：40厚水泥石灰砂浆3找平0.04m140.56 KN/保温层：80厚矿渣水泥0.08m14.51.16KN/结构层：100厚现浇钢筋混凝土板0.1m252.5KN/抹灰层：10厚混合砂浆0.01m170.17KN/合计 6.09 KN/二.各层走廊楼面：水磨石楼面：10面层20水泥砂浆打底0.65 KN/素水泥砂浆结合层一道结构层：100厚现浇钢筋混凝土板0.1m252.5KN/抹灰层：10厚混合砂浆0.01m170.17KN/合计：2.67 KN/三.标准层楼面：大理石楼面大理石面层，水泥砂浆擦缝30厚1：3干硬性水泥砂浆面上撒2厚素水泥 1.16KN/水泥浆结合层一道结构层：100厚现浇钢筋混凝土板0.1m252.5KN/抹灰层：10厚混合砂浆0.01m170.17KN/合计：3.83 KN/四.楼梯，水泥砂浆楼面构造层：0.5KN/结构层：100厚现浇钢筋混凝土板0.1m252.5KN/抹灰层：10厚混合砂浆0.01m170.17KN/合计：3.17 KN/3.1.2屋面及楼面活荷载计算一. 根据荷载规范查得 ：上人屋面：2.0KN/楼 面：2.0KN/(办公楼)走 廊: 2.5KN/二.雪荷载Sk=1.00.3 KN/=0.3 KN/屋面活荷载与雪荷载不同时考虑，两者取大者.3.1.3梁，柱，墙，门窗重力荷载的计算一.梁自重：1.边横梁，纵梁：bh=300600梁自重： 2.50.3m(0.6m-0.1m)=3.75 KN/抹灰层10厚混合砂浆： 0.01m(0.6m-0.1m)2+0.25m17=0.221KN/合计：3.975 KN/2中横梁：bh=250450梁自重：25 0.25m(0.45m-0.1m)=2.1875KN/m抹灰层10厚混合砂浆： 0.01m(0.45m-0.1m)2+0.25m17=0.1615 KN/合计：3.17 KN/3.次梁：bh=250400梁自重：250.25m(0.4m-0.1m)=2.188KN/m抹灰层10厚混合砂浆： 0.01m(0.4m-0.1m)2+0.25m17=0.1445 KN/合计：2.3325 KN/4.基础梁：bh=250400梁自重：25 0.25m0.4m=2.5KN/m二.柱自重： 1.柱：bh=250400柱自重：25 0.6m0.6m=9KN/m抹灰层10厚混合砂浆： 0.01m0.6m417=0.408 KN/合计：6.408 KN/2.构造柱：bh=240240柱自重：25 0.24m0.23m=1.44KN/m抹灰层10厚混合砂浆： 0.01m0.24m0.24m217=0.16 KN/合计：1.6 KN/三.外纵墙自重：标准层纵墙：1.3m0.24m18=3.89 KN/m铝合金窗：0.35 KN/1.8m=0.63 KN/m水刷石外墙面：（3.6m-1.8m）0.5 KN/=0.9 KN/m水泥粉刷那墙面：（3.6m-1.8m）0.36 KN/=0.648KN/m合计：7.794 KN/底层：纵墙 （4.55m-1.8m-0.6m-0.4m）0.24m18=7.56 KN/m铝合金窗：0.35 KN/1.8m=0.63 KN/m水刷石外墙面：（3.6m-1.8m）0.5 KN/=0.9 KN/m石灰粗沙刷那墙面：（3.6m-1.8m）0.36 KN/=0.648KN/m合计：9.738 KN/四.内墙自重：标准层纵墙：（3.6m-0.6m）0.24m18=12.96 KN/m水泥粉刷内墙面：3.0m0.36 KN/2=2.16 KN/m合计：15.12 KN/底层：纵墙：（4.55m-0.6m）0.24m18=17.064 KN/m水泥粉刷内墙面：3.95m0.36 KN/2=2.844 KN/m合计：19.908 KN/五.内隔墙自重：标准层：内隔墙：（3.6m-0.6m）0.24m9.6=7.2 KN/m水泥粉刷内墙面：(3.6m-0.6m)0.36 KN/2=4.32 KN/m合计：11.52 KN/底层：内隔墙：（4.55m-1.8m-1.0m）0.25m9.6=4.2 KN/m水泥粉刷内墙面：(4.55m-1.8m-1.0m) 0.36 KN/2=1.26 KN/m合计：5.46 KN/第4章 框架侧移刚度的计算横向框架梁柱的线刚度计算4.1框架梁柱的线刚度计算4.1.1 框架梁柱的线刚度计算框架梁柱的相对线刚度如图41所示，作为计算各节点弯矩分配的依据.在框架结构中，现浇楼板的楼可以作为梁的有效翼缘，增大梁的有效翼缘，增大梁的有效刚度，减少框架的侧移。为考虑这一有利的作用，在计算梁的截面惯性矩的时候，对于中框架取I=2 Io（Io为梁的截面惯性矩） （41） 梁采用C30混凝土，。由于左跨梁右跨梁：i边梁EI/L=中跨梁：i中跨梁EI/L=底层柱：（BE轴）i底柱EI/L=其余各层柱：（BE轴）i余柱：EI/L=令i余柱1.0,则其余各杆件的相对线刚度为：i边梁i中跨梁i底柱图41框架梁柱的相对线刚度4.1,2. 梁柱的线平均刚度比一.底层 (4-2) (4-3)由公式（42）、（43）可求梁柱线刚度为：1. B,E梁柱线刚度为： （KN/M）2. C,D梁柱的线刚度为： （KN/M）二.标准层： (4-4) (4-5)由公式（42）、（43）可求梁柱线刚度为：1.B,E梁柱的线刚度为： （KN/M）2.C,D梁柱的线刚度为： （KN/M）故横向框架的侧移刚度见表41，42表41 横向框架27层D值构件名称D值（KN/M）数量D（KN/M）B柱19416.66710194166.67C柱24231.67810242316.78D柱24231.67810242316.78E柱19416.66710194166.67872966.9表42 横向框架首层D值构件名称D值（KN/M）数量D（KN/M）B柱18863.21210188632.12C柱2080310208030D柱2080310208030E柱18863.21210188632.12793324.24表43 横向框架顶层D值构件名称D值（KN/M）数量D（KN/M）B柱19416.6678155333.36C柱24231.6788193853.42D柱24231.6788193853.42E柱19416.6678155333.36698373.568第5章 横向水平作用下荷载作用下框架内力和侧移计算5.1 水平地震作用下结构各层的总重力荷载代表值计算5.1.1.墙自重 外纵墙 ：采用240厚灰砂砖18KN/m3,一侧水刷石墙面10.5 KN/m3,另一侧为20mm厚的抹灰（17 KN/m3），则墙面单位面积的重力荷载为：一. 底层：1. B轴线上的纵墙面积：2. E轴线上纵墙的面积：3. 522 轴线上纵墙的面积：合计：125.25+153.09+85.32=363.69则底层外墙自重为：5.16363.69 =1876.64KN二. 标准层： 1. B轴线上的纵墙面积： 2. E轴线上纵墙的面积： 3. 514 轴线上纵墙的面积：合计：89.64+110.16+64.8=264.6则标准层外墙自重为：5.16264.6=1365.336KN三. 顶层：1. B轴线上的纵墙面积：2. E轴线上纵墙的面积：3. 514 轴线上纵墙的面积：合计：77.76+79.38+64.8=221.94则顶层外墙自重为：5.16221.94=1145.21KN四. 内隔墙 采用200厚蒸压加气砼砌块（5.5 KN/m3）,两侧均为20mm厚抹灰，墙面单位面积荷载为：1. 底层：(1). C轴线上的横墙面积：(2). D轴线上横墙的面积： (3). BE轴线上横墙的面积：-合计；481.428+114.31+99.98=695.718则底层内隔墙自重为：1.78695.718=1238.38KN2. 标准层：(1). C轴线上的横墙面积：(2). D轴线上横墙的面积： (3). BE轴线上横墙的面积：合计；117.56+69.2+396.648=583.408 则标准层内隔墙自重为：1.78583.408=1038.47KN3. 顶层：(1). C轴线上的横墙面积：(2). D轴线上横墙的面积：(3). BE轴线上横墙的面积：合计： 88.6+29.4+45.464=163.464则顶层的内隔墙自重为：1.78163.464290.37KN五.卫生间隔墙：采用200厚蒸压粉煤灰加气砼砌块（5.5KN/m3）, 两侧贴瓷砖（0.5 KN/m3）,墙面单位面积重力荷载为为：1.底层： 则底层卫生间隔墙自重为：1.7894.168=150.67KN2.标准层： 则标准层卫生间隔墙自重为：1.7871.52=114.432KN六.女儿墙自重： 采用240厚加气砼砌体，15.5KN/m3,两侧均为200mm厚抹灰，墙高900mm，墙面单位面积的重力荷载为:1.六层顶女儿墙：则女儿墙的自重：90.722=181.44KN2. 七层女儿墙则女儿墙的自重：227.5=55.08KN5.1.2 梁，柱，墙，板，门窗重力荷载标准值汇总一.梁重力荷载标准值汇总表：表5-1 梁重力荷载标准值汇总构件层次b/mh/mg/KNLi/mGiLinGi/KN横梁160.30.63.98KN/m623.85204777层0.30.63.98KN/m623.8516381.6走道梁160.250.452.35KN/m2.45.641056.3767层0.250.452.35KN/m2.45.64845.11次梁160.250.42.32KN/m613.1318236.3047层0.250.42.32KN/m613.1314183.792纵梁160.30.63.98KN/m623.8536858.67层0.30.63.98KN/m623.8528667.8二. 门重力荷载标准值汇总表： (除大门为玻璃门，办公室为木门)表5-2 门重力荷载标准值汇总底层：门标号尺寸数量荷载标准值M11.0m2.5m22个GM1=0.21.0m2.5m22=11KNM20.8m2.5m4个GM2=0.20.8m2.5m4=1.6KNM52.2m2.8m3个GM3=0.22.2m2.8m3=18.316KNM40.6m1.8m16个GM4=0.20.6m1.8m16=3.456KN=24.38KN标准层：门标号尺寸数量荷载标准值M11.0m2.5m18个GM1=0.21.0m2.5m18=9KNM20.8m2.5m8个GM2=0.20.8m2.5m8=3.2KNM30.9m2.5m4个GM3=0.20.9m2.5m4=1.8KNM40.6m1.8m16个GM4=0.20.6m1.8m16=3.456KN=17.456KN顶层门标号尺寸数量荷载标准值M11.0m2.5m4个GM1=0.21.0m2.5m4=2KN=2KN三.窗自重： 均为钢框玻璃窗表5-3窗重力荷载标准值汇总底层：门标号尺寸数量荷载标准值C11.8m1.8m24个GC1=0.451.8m1.8m24=34.992KNC50.9m0.9m4个GC5=0.450.9m0.
