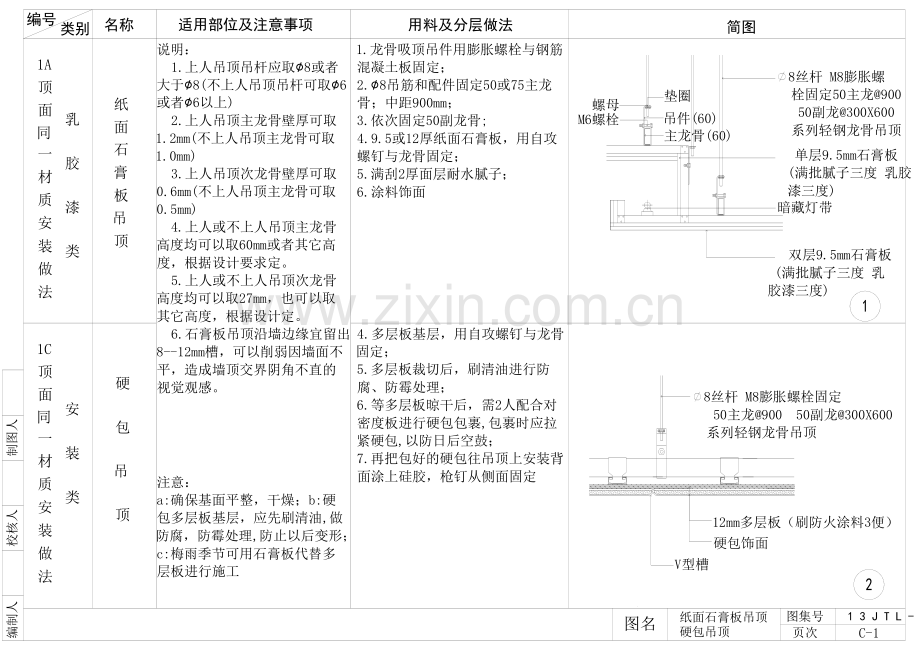

简图图名纸面石膏板吊顶图集号页次硬包吊顶编制人校核人制图人编号名称用料及分层做法类别12适用部位及注意事项8丝杆 M8膨胀螺 栓固定50主龙900 50副龙300X600 系列轻钢龙骨吊顶 单层9.5mm石膏板 (满批腻子三度 乳胶 漆三度)双层9.5mm石膏板 (满批腻子三度 乳 胶漆三度)暗藏灯带V型槽8丝杆 M8膨胀螺栓固定 50主龙900 50副龙300X600 系列轻钢龙骨吊顶12mm多层板（刷防火涂料3便）硬包饰面13JTL-1C-1说明：1.上人吊顶吊杆应取8或者大于8(不上人吊顶吊杆可取6或者6以上)2.上人吊顶主龙骨壁厚可取1.2mm(不上人吊顶主龙骨可取1.0mm)3.上人吊顶次龙骨壁厚可取0.6mm(不上人吊顶主龙骨可取0.5mm)4.上人或不上人吊顶主龙骨高度均可以取60mm或者其它高度，根据设计要求定。5.上人或不上人吊顶次龙骨高度均可以取27mm，也可以取其它高度，根据设计定。6.石膏板吊顶沿墙边缘宜留出8-12mm槽，可以削弱因墙面不平，造成墙顶交界阴角不直的视觉观感。1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；2.8吊筋和配件固定50或75主龙骨；中距900mm；3.依次固定50副龙骨;4.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；5.满刮2厚面层耐水腻子；6.涂料饰面4.多层板基层，用自攻螺钉与龙骨固定；5.多层板裁切后，刷清油进行防腐、防霉处理；6.等多层板晾干后，需2人配合对密度板进行硬包包裹,包裹时应拉紧硬包,以防日后空鼓；7.再把包好的硬包往吊顶上安装背面涂上硅胶，枪钉从侧面固定注意：a:确保基面平整，干燥；b:硬包多层板基层，应先刷清油,做防腐，防霉处理,防止以后变形；c:梅雨季节可用石膏板代替多层板进行施工垫圈螺母吊件(60)M6螺栓主龙骨(60)1A顶面同一材质安装做法乳胶漆类纸面石膏板吊顶1C顶面同一材质安装做法安装类硬包吊顶简图图名涂刷类吊顶图集号页次编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项1石膏板抽缝拼花2 双层9.5mm石膏板(满批腻子三度 乳胶漆三度)8丝杆 M8膨胀螺栓固定 50主龙900 50副龙300X600 系列轻钢龙骨吊顶8丝杆 M8膨胀螺栓固 定50主龙900 50副龙 300X600列轻钢龙骨 吊顶18mm细木工板（刷防火涂料）双层9.5mm石膏板 满批腻子三度 清油封底 金箔饰面 单层9.5mm石膏板(满批腻子三度 乳胶漆三度)C-213JTL-1注意：1.吊杆应取8，或者大于8(区别不上人吊顶)2.主龙骨壁厚可取1.2mm(区别不上人吊顶)3.次龙骨壁厚可取0.6mm(区别不上人吊顶)4.主龙骨高度取60mm。5.次龙骨高度取27mm。注意：a:倒角尽量不要有毛边b:尽可能用成品定制石膏制品(石膏线或GRG）1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距900mm；3:依次固定50副龙骨；4.单层9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定封底；5.第二层石膏板抽缝；拼花；枪钉固定在第一层石膏板上;6.满刮2厚面层耐水腻子,涂料饰面；5.满批耐水腻子,带灯打磨；清油封底此时最好用生漆，不要用胶水。胶水贴的金箔比较死板，僵硬。6.用宣纸贴在生漆表面，用棉麻布裹棉花轻轻拍打.反复换3-4次宣纸7.一人贴另一人用棉麻布裹棉花不断拍打,再结合羊毛刷来回清扫8.待全部干燥后上一层明油1.大厅吊顶2.柱子3.家具装饰品注意：a.基层要处理光滑不能有污垢b.用好的宣纸吸漆液c.贴好金箔或银箔后待全部干后需涂上明油或保护胶3A顶面同一材质安装做法涂装类纸面石膏板吊顶抽缝吊顶4A顶面同一材质安装做法涂装类纸面石膏板吊顶金/银铂吊顶简图图名涂刷类吊顶图集号页次纸面石膏板吊顶编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项2118mm细木工板（刷防火涂料）双层9.5mm石膏板 满批腻子三度 马来漆饰面 抛光 单层9.5mm石膏板 (满批腻子三度 乳胶漆三度)18mm细木工板（刷防火涂料）18mm细木工板（刷防火涂料）12mm多层板（刷防火涂料）9.5mm厚石膏板银镜木饰面木饰面挂条C-313JTL-18丝杆 M8膨胀螺栓固 定50主龙900 50副龙 300X600列轻钢龙骨 吊顶8丝杆 M8膨胀螺栓固 定50主龙900 50副龙 300X600列轻钢龙骨 吊顶镜子类吊顶注意：a.需中性硅胶粘贴b.石膏板上粘贴需考虑镜子自重，镜子不能过大c.也可用多层板做基层后需涂上明油或保护胶说明：1.吊杆可取6，或者大于62.主龙骨壁厚可取1.0mm3.次龙骨壁厚可取0.5mm4.主龙骨高度取60mm5.次龙骨高度取27mm1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距900mm；3.依次固定50副龙骨；4.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；5.用马来漆批刀在基层上批类似于长方形图案，图案尽量不重叠，且每个方形角度尽可能朝向不一样，图案与图案间最好留半个图案大小间隙6.第二道同样用马来漆刀补第一道留下来的空隙,与第一道施工图案边角错开7.第三道检查是否还有空隙，毛糙的地方,砂纸打磨，一刀刀批刮，抛光1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距900mm；3.依次固定50副龙骨；4.木工板基层，表面粘贴9.5或12厚纸面石膏板，用自攻螺钉或枪钉固定5:放线，打中性硅胶，粘贴镜子硅胶打法需根据镜子自重,不能杂乱打胶粘贴后需用固定物固定24小时候后方可拿走固定物一般室内吊顶注意：1.确保基面平整，干燥无粉尘，油污。2.马来漆用量3-4平/kg3.因马来漆是不用底漆的自封闭涂料,为保证基底致密性与结实性,需用好的内墙腻子,再用砂纸打磨基底,清扫灰尘消除缺陷5A顶面同一材质安装做法艺术涂装类纸面石膏板吊顶马来漆/硅藻泥镜子类1B顶面同一材质安装做法艺术涂装类简图图名不锈钢、木饰面图集号页次类吊顶安装类吸顶吊顶编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项21焊接点不锈钢折板12mm多层板（刷防火涂料）木饰面木饰面挂条5*3凹缝C-413JTL-18丝杆 M8膨胀螺栓固 定50主龙900 50副龙 300X600列轻钢龙骨 吊顶一般室内 室外吊顶注意：1.干挂需考虑不锈钢与基层焊接牢度2.干挂不锈钢之间的间隙缝需留够，通常为8mm-10mm3.为了装饰美观可以考虑对间隙缝封胶或安装装饰条处理4.没有大面积的可以直接在木工板上粘贴5.面积较大不锈钢需增加厚度或背部加背条，减少变形系数1.木工板基层需平整需进行防腐防潮处理2.基层跨度较大时木饰面可用挂件安装根据木饰面大小需考虑挂条承重3.花格类施工可直接用枪钉从侧面固定4.没有大面积的可以直接在木工板上粘贴5.修补时避免二次污染6.根据行业发展，木饰面基层最好直接用轻钢基层7.木饰面背面需封漆，避免单面油漆双面受力不均导致变形1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.10吊筋和配件固定50或60主龙骨；中距900mm；3.依次固定50副龙骨；4.逐步干挂安装不锈钢，点焊时需考虑间隙缝5.根据不锈钢设计情况，基层也可加方管固定1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距900mm；3.依次固定50副龙骨；4.18mm厚木工板或多层板基层用自攻螺钉与龙骨固定；5.根据木饰面自身情况选择相适应的挂条，背面打胶，安装6.进行油漆修补1C顶面同一材质安装做法安装类不锈钢吊顶1D顶面同一材质安装做法安装类木饰面吊顶矿棉板饰面简图图名矿棉板吊顶图集号页次编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项12矿棉板专用卡件8丝杆 M8膨胀螺栓固定 50主龙900系列轻钢龙骨吊顶8丝杆 M8膨胀螺栓 固定 50主龙900 系列轻钢龙骨吊顶矿棉板饰面次龙骨专用挂件C-513JTL-1一般室内 室外吊顶注意：1.面积较大的石膏板吊顶需注意起拱，坡度安1/200设定2.矿棉板吊顶不可安装在潮气较大的地方3.此节点带有装饰线条4.当灯具或重型设备与吊杆相遇时，应增加吊杆严禁安装在龙骨上1.面积较大的石膏板吊顶需注意起拱，坡度安1/200设定2.房间内主经骨沿灯具的长方向排布，注意避开灯具位置；走廊内主龙骨沿走廊短方向排布3.当灯具或重型设备与吊杆相遇时，应增加吊杆严禁安装在龙骨上1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距1200mm；3.明龙骨矿棉板直接搭在T型烤漆龙骨上即可1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距1200mm；3.安装小龙骨和相应挂件4.靠墙安装边龙骨,固定间距200mm5.随安板随安配套的小龙骨，安装时操作工人戴白手套，以防止污染1F顶面同一材质安装做法安装类矿棉板吊顶2F顶面同一材质安装做法安装类矿棉板吊顶轻钢龙骨副龙骨(明龙骨)明装硅钙板简图图名矿棉板吊顶图集号页次硅钙板吊顶编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项12矿棉板饰面9.5mm单层石膏版8丝杆 M8膨胀螺栓固定 50主龙900 50副龙 300X600 系列轻钢龙骨吊顶8丝杆 M8膨胀螺栓 固定 50主龙900 系列轻钢龙骨吊顶C-613JTL-1一般室内 室外吊顶注意：1.面积较大的石膏板吊顶需注意起拱，坡度安1/200设定2.矿棉板吊顶不可安装在潮气较大的地方3.为保证以后的平整度，用石膏板做基层4.安装矿棉吸音板宜由吊顶中间向两边对称排列安装，墙面与吊顶接缝应交圈一致1.注意挂件调节,保证每块硅钙板缝隙大小一样2.当灯具或重型设备与吊杆相遇时，应增加吊杆严禁安装在龙骨上1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距900mm；3.依次固定50副龙骨；4.石膏板基层，由吊顶中间向两边对称排列安装，墙面与吊顶接缝应交圈一致1.将硅钙板直接搁置在(大、中龙骨组成的框格内的)大、中龙骨翼缘上不需要固定。2.安装应在自由状态下进行。应先制作一个标准尺杆安装时卡将其卡两龙骨之间用来控制龙骨间距。注意龙骨调直3F顶面同一材质安装做法安装类矿棉板吊顶1G顶面同一材质安装做法安装类硅钙板吊顶简图图名玻璃类吊顶图集号页次编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项2019筒灯50系列上人副龙骨400mmc/c玻璃固件玻璃风管C-713JTL-1一般室内 室外吊顶注意：1.玻璃自重过大，玻璃需用专用吊件固定，固定玻璃时注意受力，不能夹爆玻璃2.此隐蔽工程需业主和圈一致监理确认,以便日后结算工程量1.风管需专用吊筋固定，不得搭在吊顶龙骨上2.注意风口和吊顶之间距离，以及灯具的高度，确保给灯具留下足够的空间1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；2.8吊筋和配件固定50或60主龙骨；中距900mm；3.依次固定50副龙骨；4.根据实际情况焊烧吊玻璃钢架，用吊筋配合相关配件，吊住玻璃，注意需加胶垫,需计算荷载后确定方案5.依次封平石膏板，与玻璃交接处对玻璃进行软处理1.根据图纸，空调风口进行先安装，打吊筋，膨胀螺栓与钢筋混凝土相固定；装风管2.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；3.8吊筋和配件固定50或60主龙骨；中距900mm；4.依次固定50副龙骨 中距400mm；5.石膏板封平5H顶面部分节点做法玻璃6H顶面部分节点做法空调风管简图图名顶面玻璃隔断做法图集号页次编制人校核人制图人编号名称用料及分层做法类别适用部位及注意事项2221双层9.5防水20*40镀锌方钢900mm完成面顶面顶部隐藏式不锈钢槽5mm+5mm夹膜玻璃风管加固C-813JTL-1一般室内 室外吊顶注意：1.风管需专用吊筋固定，不得搭在吊顶龙骨上2.注意风口和吊顶之间距离，以及灯具的高度，确保给灯具留下足够的空间1.玻璃自重过大，玻璃需用专用吊件固定，固定玻璃时注意受力，不能夹爆玻璃1.根据图纸，空调风口进行先安装，打吊筋，膨胀螺栓与钢筋混凝土板或钢架转换层固定；用角铁跟吊筋相固定；装风管2.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板或钢架转换层固定；3.8吊筋和配件固定50或60主龙骨；中距900mm；4.依次固定50副龙骨 中距400mm；5.石膏板封平1.8吊筋和配件固定50或60主龙骨；中距900mm；2.依次固定50副龙骨 中距400mm；3.根据实际情况焊烧吊玻璃钢架，用吊筋配合相关配件，吊住玻璃，注意需加胶垫,需计算荷载后确定方案4.依次封平石膏板，与玻璃交接处对玻璃进行软处理纸面石膏板7H顶面部分节点做法8H顶面部分节点做法空调风管玻璃隔断名称适用部位及注意事项用料及分层做法附注图名浮胶漆与石材图集号页次C-913JTL1-1编制人校核人制图人石材镀锌角钢石材干挂件镀锌槽钢镀锌方管编号类别T型铝型材石材通长热镀锌角钢膨胀螺栓 双层9.5mm石膏板 (满批腻子三度 乳胶漆三度)18mm细木工板石材干挂件8丝杆 M8膨胀螺 栓固定50主龙900 50副龙300X600 系列轻钢龙骨吊顶 双层9.5mm石膏板 (满批腻子三度 乳胶漆三度)8丝杆 M8膨胀螺 栓固定50主龙900 50副龙300X600 系列轻钢龙骨吊顶1.顶面乳胶漆与石材注意：1.此方法需得到原设计认可2.对石材干挂的尺寸把握3.对工艺缝处理的把握4.对不同材质收口完整1.对石材干挂的尺寸把握2.对工艺缝处理的把握3.对不同材质收口完整1.8#镀锌槽钢用膨胀螺栓与钢筋混凝土板固定；2.方管与槽钢焊接处理满足完成面尺寸；3.18厚细木工板（防火、防腐涂料三度）用自攻螺钉与方管固定；4.轻钢主、副龙骨基层制作；5.轻钢延边龙骨用自攻螺钉与18厚细木工板固定；6.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；7.满刮2厚面层耐水腻子；8.满刷氯偏乳液或乳化光油防潮涂料2道；9.按照石材版面焊接好角钢位置；10.石材与乳胶漆处留工艺凹槽,石材转角处建议留海棠角（按工艺要求定具体尺寸）11.石材整体打磨处理1C顶面不同材质安装工艺做法乳胶漆与石材相接乳胶漆与石材相接2C顶面不同材质安装工艺做法名称适用部位及注意事项用料及分层做法附注图名乳胶漆与玻璃图集号页次C-10挡烟垂壁编制人校核人制图人编号类别槽钢槽钢玻璃专用吊件玻璃轻钢龙骨基层双层纸面石膏板槽钢(与顶面结构固定)白色硅酮密封胶镀锌角铁镀锌角铁定制不锈钢挂件防火玻璃螺母固定不锈钢护角玻璃胶收口石膏板13JTL1-11.顶面乳胶漆与玻璃注意：1.对完成面尺寸的控制2.安装顺序的理解1.顶面乳胶漆与玻璃2.顶面挡烟垂壁3.顶面烟罩注意：1.对完成面尺寸的把握2.对安装顺序的理解3.对玻璃成品保护4.对收口的把握1.3#镀锌角钢用膨胀螺栓与顶固定满焊相接2.横向3#镀锌角钢与纵向角钢焊接连接留2-3mm缝（用于卡住不锈钢挂件）3.成品玻璃上应开好孔与不锈钢挂件连接4.玻璃干挂与顶面钢架上5.制作轻钢龙骨基层,龙骨在钢架处应断开6.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；7.不锈钢包饰在石膏板边角，用玻璃胶收口8.满刮2厚面层耐水腻子；注意成品保护涂料饰面1.10#槽钢焊接制作基层预留玻璃吊件空间2.轻钢主、副龙骨基层制作3.优先制作L面纸面石膏板自攻螺丝固定于基层4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；6.安装玻璃专用吊件固定于槽钢基层7.安装玻璃(调平)8.安装另一面纸面石膏板与玻璃交接处用白色硅酮密封胶固定挡烟垂壁3C顶面不同材质安装工艺做法3C顶面不同材质安装工艺做法乳胶漆与玻璃相接名称适用部位及注意事项用料及分层做法附注图名乳胶漆与铝板图集号页次C-11编制人校核人制图人编号类别铝板吊件铝板石膏线条纸面石膏板轻钢龙骨基层板纸面石膏板吊件铝板L型铝型材13JTL1-18丝杆 M8膨胀螺 栓固定50主龙900 50副龙300X600 系列轻钢龙骨吊顶1.顶面乳胶漆与铝板注意：1.对完成面尺寸的控制2.安装顺序的理解3.对铝板特性的了解附注：1.安装石膏线条封闭缝隙2.满刮2厚面层耐水腻子；涂料饰面1.轻钢主、副龙骨基层制作2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.满刷氯偏乳液或乳化光油防潮涂料2道；4.满刮2厚面层耐水腻子；涂料饰面5.安装铝板专用吊件与轻钢龙骨固定6.安装铝板与铝板吊件用螺栓固定7.铝板边缘处加L型铝型材收边5C顶面不同材质安装工艺做法乳胶漆与铝板相接6C顶面不同材质安装工艺做法乳胶漆与铝板相接名称适用部位及注意事项用料及分层做法附注图名乳胶漆与金属板图集号页次C-12乳胶漆与石材编制人校核人制图人编号类别双层纸面石膏板不锈钢收边基层板基层板U型铝型材镜面黑金属石材线条镀锌角钢镀锌角钢13JTL1-18丝杆 M8膨胀螺 栓固定50主龙900 50副龙300X600 系列轻钢龙骨吊顶8丝杆 M8膨胀螺 栓固定50主龙900 50副龙300X600 系列轻钢龙骨吊顶1.顶面乳胶漆与金属注意：1.对完成面尺寸的控制2.安装顺序的理解3.对不同材质收口完整1.顶面乳胶漆与石材注意：1.对完成尺寸的把握2.对安装顺序的理解1.轻钢主、副龙骨基层制作2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.纸面石膏板边缘处增加U型铝型材收边4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；6.安装镜面黑金属用粘结剂与基层板固定7.边缘处安装L型不锈钢型材收边1.轻钢主、副龙骨基层制作2.制作石材镀锌或涂刷防锈漆钢架基层3.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；4.安装石材阴角线,用不锈钢挂件干挂与钢架基层石材阴角线完成面应与顶面石膏板留有5mm间隙5.顶面石材与侧石板留有5mm企口,注意成平保护6.满刷氯偏乳液或乳化光油防潮涂料2道；7.满刮2厚面层耐水腻子；7C顶面不同材质安装工艺做法乳胶漆与金属板相接7C顶面不同材质安装工艺做法乳胶漆与石材相接用料及分层做法图名乳胶漆与不锈钢图集号页次编制人校核人制图人类别名称适用部位及注意事项附注图名图集号页次C-13编制人校核人制图人编号丝杆吊件基层板不锈钢双层纸面石膏板轻钢龙骨基层基层板不锈钢U型铝型材纸面石膏板13JTL1-11.顶面乳胶漆与不锈钢注意：1.对矿棉板基层尺寸控制2.安装顺序的理解3.对不同材质收口完整注意：1.对不锈钢尺寸控制2.安装顺序的理解3.对不同材质收口完整1.轻钢主、副龙骨基层制作2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.制作木基层（刷防火涂料三度）4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；6.安装不锈钢用粘结剂与木基层固定1.轻钢主、副龙骨基层制作2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.细木工板用自攻螺钉与石膏板轻钢龙骨固定（防火、防腐涂料三度）4.顶面石膏板与侧板留20mm间隙(尺寸可以调）石膏板与不锈钢基层留20mm间隙（尺寸可调）用铝型材护角能更好的做直线条，即保护了边角又保证了美观的效果5.安装不锈钢，注意成品保护6.满刷氯偏乳液或乳化光油防潮涂料2道；7.满刮2厚面层耐水腻子；9C顶面不同材质安装工艺做法乳胶漆与不锈钢相接10C顶面不同材质安装工艺做法乳胶漆与不锈钢相接适用部位及注意事项用料及分层做法图名乳胶漆与玻璃图集号页次C-14编制人校核人制图人名称附注编制人校核人制图人编号类别镀锌角钢镀锌钢管轻钢龙骨纸面石膏板细木工板灯带拉丝不锈钢 透光玻璃轻钢龙骨细木工板专用粘合剂银镜纸面石膏板13JTL1-1乳胶漆与镜子1.顶面乳胶漆与玻璃注意：1.对基层尺寸控制2.安装顺序的理解3.对镜子的成品保护1.顶面乳胶漆与镜子注意：1.对完成面尺寸的把握2.镜子尺寸的控制1.轻钢主、副龙骨基层制作；2.5#镀锌角钢用膨胀螺栓与钢筋混凝土板固定；3.灯箱处用镀锌方管焊接基层；4.18厚细木工板（防火涂料三度）用自攻螺丝固定于方管；5.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；6.制作木基层（刷防火涂料三度）；7.满刷氯偏乳液或乳化光油防潮涂料2道；8.石膏板边缘处用U型不锈钢收边；9.透光玻璃放置不锈钢上方无需打胶处理、可方便检修1.轻钢主、副龙骨基层制作；2.18厚细木工板用自攻螺丝固定于轻钢龙骨处(防火涂料三度)；3.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；6.银镜用专用粘结剂与细木工板固定与石膏板处空1mm距离11C顶面不同材质安装工艺做法乳胶漆与玻璃相接12C顶面不同材质安装工艺做法乳胶漆与镜子相接轻钢龙骨基层双层纸面石膏板风口翻边木基层风口名称适用部位及注意事项用料及分层做法附注图名风口位置工艺做法图集号页次C-15编制人校核人制图人编号类别轻钢龙骨镀锌方管纸面石膏板风口13JTL1-11.顶面乳胶漆与铝板注意：1.对完成面尺寸的把握2.与暖通单位的沟通3.对风口的样式的了解1.顶面乳胶漆与风口注意：1.对风口尺寸控制2.安装顺序的理解3.对不同材质收口完整1.轻钢主、副龙骨基层制作；2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.风口边缘制作木龙骨基层在与木饰面交界处留20mm空隙（尺寸可调）；4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；6.安装成品风口用自攻螺丝固定于木方；1.轻钢主、副龙骨基层制作；2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.安装20*40镀锌方管对风口加固；4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；6.安装风口用自攻螺丝固定于方管；13C顶面不同材质安装工艺做法乳胶漆与风口相接14C顶面不同材质安装工艺做法乳胶漆与风口相接金属格栅纸面石膏板名称适用部位及注意事项用料及分层做法附注图名乳胶漆与格栅图集号页次C-16编制人校核人制图人编号类别纸面石膏板基层板轻钢龙骨镀锌角钢镀锌预埋件不锈钢码片GRG板轻钢龙骨13JTL1-11.顶面乳胶漆与GRG注意：1.对完成面尺寸的控制2.安装顺序的理解3.对GRG特性的了解1.顶面乳胶漆与格栅注意：1.对完成面尺寸的控制2.安装顺序的理解3.对不同材质收口完整1.轻钢主、副龙骨基层制作；2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.石膏板与金属格栅留20mm间隙（尺寸可调）；4.安装金属格栅用自攻螺丝与副龙骨固定，注意顶面完成高度与石膏板完成面高度应一致，成品保护；5.满刷氯偏乳液或乳化光油防潮涂料2道；6.满刮2厚面层耐水腻子；1.轻钢主、副龙骨基层制作；2.12mm厚阻燃夹板用自攻螺钉与龙骨固定；（防火、防腐涂料三度）3.9.5或12厚纸面石膏板，用自攻螺钉与夹板固定；4.4#镀锌角钢与顶面用M10膨胀螺栓固定；5.角钢与角钢焊接处理满足完成面尺寸；6.安装固定GRG用不锈钢挂件固定在镀锌角钢上；7.GRG与顶面石膏板留有5mm间隙；8.满刷氯偏乳液或乳化光油防潮涂料2道；9.满刮2厚面层耐水腻子；涂料饰面15C顶面不同材质安装工艺做法乳胶漆与GRG相接16C顶面不同材质安装工艺做法乳胶漆格栅相接名称适用部位及注意事项用料及分层做法附注图名乳胶漆与木饰面图集号页次C-17编制人校核人制图人编号类别木饰面双层纸面石膏板轻钢龙骨基层轻钢主龙骨轻钢副龙骨双层纸面石膏板木基层木饰面干挂条13JTL1-11.顶面乳胶漆与木饰面2.楼梯侧板与底口乳胶漆注意：1.对完成面尺寸的把握2.对安装顺序的理解3.对木饰面特性的了解4.对工艺缝处理的技术1.顶面乳胶漆与木饰面注意：1.对完成面尺寸的把握2.对安装顺序的理解1.轻钢主、副龙骨基层制作间距90012002.在有木饰面处覆9厚多层板（防火涂料三度）用自攻螺钉与轻钢龙骨；3.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；在与木饰面交界处留20mm空隙（尺寸可调）；4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；7.木饰面专用挂条用自攻螺丝固定间距300300；8.成品木饰面板；背面上挂条再与基层挂条处相接调平即可1.轻钢主、副龙骨基层制作；2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.细木工板基层刷防火涂料用自攻螺钉与龙骨固定（防火、防腐涂料三度）4.安装固定木饰面，注意完成面的把握,成品保护；5.满刷氯偏乳液或乳化光油防潮涂料2道；6.满刮2厚面层耐水腻子；涂料饰面17C顶面不同材质安装工艺做法乳胶漆与木饰面相接18C顶面不同材质安装工艺做法乳胶漆与木饰面相接名称适用部位及注意事项用料及分层做法附注图名乳胶漆与木饰面图集号页次C-18乳胶漆与透光软膜编制人校核人制图人编号类别木基层吊件轻钢龙骨基层软膜卡件透光软膜方管基层轻钢龙骨基层木基层金属卡件透光软膜L型收边条双层纸面石膏板13JTL1-11.顶面乳胶漆与透光软膜注意：1.对完成面尺寸的把握2.对安装顺序的理解3.对木饰面特性的了解4.对工艺缝处理的技术1.顶面乳胶漆与透光软膜注意：1.对完成面尺寸的把握2.对安装顺序的理解1.轻钢主、副龙骨基层制作；2.制作灯箱处制用镀锌方管制作基层；3.在灯箱处制作木基层箱体，内部刷白处理用丝攻螺丝与方管固定；4.软膜卡件赢自攻螺丝固定在木基层上；5.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；6.满刷氯偏乳液或乳化光油防潮涂料2道；7.满刮2厚面层耐水腻子；涂料饰面8.安装透光软膜1.轻钢主、副龙骨基层制作；2.在灯箱处制作木基层箱体，内部刷白处理用丝攻螺丝与方管固定；3.安装L型收边用自攻螺丝与木基层固定；4.软膜卡件压住L型收边条，用自攻螺丝固定在木基层上；5.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；6.满刷氯偏乳液或乳化光油防潮涂料2道；7.满刮2厚面层耐水腻子；涂料饰面8.安装透光软膜19C顶面不同材质安装工艺做法乳胶漆与木饰面相接20C顶面不同材质安装工艺做法乳胶漆与透光软膜相接名称适用部位及注意事项用料及分层做法附注图名乳胶漆与云石片图集号页次C-19乳胶漆与镜子编制人校核人制图人编号类别轻钢龙骨双层纸面石膏板L型收边条透光云石轻钢龙骨基层双层纸面石膏板不锈钢镜子基层板13JTL1-11.顶面乳胶漆与云石片注意：1.对完成面尺寸的把握2.对安装顺序的理解3.对木饰面特性的了解4.对工艺缝处理的技术1.顶面乳胶漆与镜子注意：1.对完成面尺寸的把握2.对安装顺序的理解1.轻钢主、副龙骨基层制作；2.灯箱处制作木基层用自攻螺丝固定于龙骨上；3.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；4.满刷氯偏乳液或乳化光油防潮涂料2道；5.满刮2厚面层耐水腻子；涂料饰面6.安装L型不锈钢收边条，用自攻螺丝固定于木基层上；7.安装云石透光片，与边角处留3mm距离方便检修；1.轻钢主、副龙骨基层制作；2.9.5或12厚纸面石膏板，用自攻螺钉与龙骨固定；3.细木工板基层刷防火涂料用自攻螺钉与龙骨固定（防火、防腐涂料三度）；4.安装固定镜子，注意完成面的把握,成品保护；5.满刷氯偏乳液或乳化光油防潮涂料2道；6.满刮2厚面层耐水腻子；涂料饰面7.安装不锈钢21C顶面不同材质安装工艺做法乳胶漆与云石片相接22C顶面不同材质安装工艺做法乳胶漆与镜子相接编号名称适用部位及注意事项用料及分层做法简图图名石材与浮胶漆图集号页次编制人校核人制图人类别1A石材与其他材质相接工艺做法2A透光云石与其他材质相接工艺做法石材与石膏板相接透光云石与石膏板相接12双层9.5厚纸面石膏板白色乳胶漆三遍40*40*2.5热镀锌方管400MM5#热镀锌角钢石材干挂件石材20mm人造云石透光片铝板纸面石膏板刷白色乳胶漆三遍铝板C-2013JTL-11.石材与石膏板2.石材线条与石膏板注意：1.对石材厚度的区分2.对基层面的整合的处理3.对不同材质接缝的处理1.透光云石与石膏板注意：1.对基层面的整合的处理2.对不同材质接缝的处理1.钢架基层焊接，并进行防腐防火处理。2.根据设计要求，选择所需石材。3.干挂石材选用不锈钢锚固件，每块板不少于2个挂点。板侧钻孔应注意不损坏板面。4.石材与石膏板相接处,石材压石膏板。石材与石膏板自然收口。5.施工完毕后应做好石材板面的清洁保护措施。1.选择设计所需的透光云石。2.根据设计尺寸安装透光云石。3.最后安装透光云石边的石膏板。4.完成透光云石和石膏板的自然接缝。编号名称适用部位及注意事项用料及分层做法简图图名铝格栅与乳胶漆图集号页次编制人校核人制图人类别1A顶面格栅与不同材质相接工艺做法2A顶面格栅与不同材质相接工艺做法铝格栅与石膏板相接铝格栅与木饰面相接12铝格栅转印木纹高强度自攻丝 9.5mm纸面石膏板白色乳胶漆三遍铝格栅转印木纹高强度自攻丝 9.5mm纸面石膏板刷白色乳胶漆三遍木饰面板C-2113JTL-11.金属格栅与石膏板2.铝格栅与石膏板注意：1.对格栅种类、厚度的选择2.对完成面的平整度的处理1.金属格栅与木饰面2.铝格栅与木饰面注意：1.对格栅种类、厚度的选择2.对完成面的平整度的处理1.根据格栅吊顶平面图，弹出构件材料的纵横布置线。造型较复杂部位的轮廓线，及吊顶标高线。2.固定吊筋吊杆、镀锌铁丝及扁铁吊件。3.格栅的安装。4.格栅安装完成后，进行最后的调平。5.格栅与石膏板接口处石膏板上翻处理。与格栅留20mm间隙。1.根据格栅吊顶平面图，弹出构件材料的纵横布置线。造型较复杂部位的轮廓线，及吊顶标高线。2.固定吊筋吊杆、镀锌铁丝及扁铁吊件。3.格栅的安装。4.格栅安装完成后，进行最后的调平。5.格栅与木饰面处留50mm间缝。编号名称适用部位及注意事项用料及分层做法简图图名铝扣板与乳胶漆 图集号页次铝扣板与软膜编制人校核人制图人类别1A铝扣板与不同材质相接工艺做法2A铝扣板与不同材质相接工艺做法铝扣板与石膏板相接铝扣板与软膜相接12暗藏白色T5灯管9.5mm纸面石膏板刷白色乳胶漆铝扣板专用龙骨成品铝扣板L型收边条白色发光膜墙面墙砖铝扣板8镀锌吊筋铝扣板专用龙骨铝扣板12mm纸面石膏板刷白色乳胶漆5宽留缝处理成品铝扣板L型收边条C-2213JTL-11.铝扣板与石膏板注意：1.吊顶标高、起拱应符合要求2.铝扣板与龙骨连接必须牢固3.铝扣板块分割方式应符合要求4.铝扣板平整度的要求1.铝扣板与软膜天花注意：1.吊顶标高、起拱应符合要求2.铝扣板与龙骨连接必须牢固3.铝扣板块分割方式应符合要求4.铝扣板平整度的要求1.确定顶棚标高水平线和龙骨分档线2.固定吊挂杆件3.安装边龙骨4.安装主龙骨5.安装次龙骨6.铝扣板安装7.铝扣板与石膏板接缝处用成品扣板L型收边条收口1.确定顶棚标高水平线和龙骨分档线2.固定吊挂杆件3.安装边龙骨4.安装主龙骨5.安装次龙骨6.铝扣板安装7.铝扣板与软膜接缝处用成品铝扣板L型收边条收口编号名称适用部位及注意事项用料及分层做法简图图名透光板与乳胶漆图集号页次透光板与铝板 编制人校核人制图人类别1A透光板与不同材质相接工艺做法2A透光板与不同材质相接工艺做法透光板与石膏板相接透光板与铝板相接12亚克力透光板不锈钢乳暗藏T5灯带9.5mm纸面石膏板表面刷白色乳胶漆三遍铝板成品干挂件暗藏T5灯带亚克力灯光板铝板C-2313JTL-1白色氟碳喷涂1.亚克力透光板与石膏板2.钢化玻璃透光板与石膏板3.透光石透光板与石膏板4.亚克力夹纤维透光板与石膏板注意：1.透光板厚度的选择2.透光板接缝处的处理3.透光板平整度的要求4.灯槽箱内刷白色乳胶漆1.亚克力透光板与铝板2.钢化玻璃透光板与铝板3.透光石透光板与铝板4.亚克力夹纤维透光板与铝板注意：1.透光板厚度的选择2.透光板接缝处的处理3.透光板平整度的要求4.灯槽内需考虑光照度需做白色乳胶漆1.透光板内部基层的安装2.透光板内灯光的安装3.透光板的安装4.透光板与石膏板接缝处用不锈钢收口1.透光板内部基层的安装2.透光板内灯光的安装3.铝板的安装4.透光板压住铝板折边收口编号名称适用部位及注意事项用料及分层做法简图图名铝板与乳胶漆图集号页次铝板与吸音板编制人校核人制图人类别1A铝板与不同材质相接工艺做法2A铝板与不同材质相接工艺做法铝板与石膏板相接铝板与吸音板相接12冲孔铝板成品L型收边条9.5mm纸面石膏板刷白色乳胶漆冲孔加纸条形吸音板暗藏T5灯管干挂件铝板干挂件蜂窝铝板 C-2413JTL-11.纯铝板与石膏板2.合金铝板与石膏板3.复合铝板与石膏板4.包铝铝板与石膏板5.冲孔铝板与石膏板6.蜂窝铝板与石膏板注意：1.铝板厚度的选择2.铝板与铝板间留缝的处理1.纯铝板与石膏板2.合金铝板与石膏板3.复合铝板与石膏板4.包铝铝板与石膏板5.冲孔铝板与石膏板6.蜂窝铝板与石膏板注意：1.铝板厚度的选择2.铝板与铝板间留缝的处理1.根据设计要求，确定标高基准线2.安装预埋件、连接件3.安装铝板4.检查各铝板间的缝隙是否一致5.用L型收边条与石膏板收口6.清理铝板板面1.根据设计要求，确定标高基准线2.安装预埋件、连接件3.安装铝板4.安装条形吸音板，与铝板边缘自然接缝5.清理铝板板面编号名称适用部位及注意事项用料及分层做法简图图名顶面风口处工艺做法图集号页次编制人校核人制图人类别1A风口与不同材质相接工艺做法2A风口与不同材质相接工艺做法风口与石膏板相接风口与金属板相接12刷白色乳胶漆石材 厚25条形风口吊杆9mm无纸纤维石膏板L型收边条8#槽钢1000次龙骨600X600金属板L型收边条条形回风带刷白色乳胶漆9mm无纸纤维石膏板C-2513JTL-11.百叶风口与石膏板2.条缝型风口与石膏板3.孔板风口与石膏板注意：1.风口类型的选择2.风口大小位置的预留3.送风和回风安装的区别1.百叶风口与石膏板2.条缝型风口与石膏板3.孔板风口与石膏板注意：1.风口类型的选择2.风口大小位置的预留3.送风和回风安装的区别1.根据图纸确认风口的大小和位置2.根据开好的风口与吊顶的高度确认帆布的大小长短3.安装空调系统风管4.龙骨的安装5.风口的安装1.根据图纸确认风口的大小和位置2.根据开好的风口与吊顶的高度确认帆布的大小长短3.安装空调系统风管4.龙骨的安装5.风口的安装编号名称适用部位及注意事项用料及分层做法简图图名顶面玻璃隔断收口做法 图集号页次编制人校核人制图人类别1A玻璃与不同材质相接工艺做法2A玻璃与不同材质相接工艺做法玻璃隔断与石膏板相接玻璃隔断与铝板相接12刷白色乳胶漆9.5mm纸面石膏板双层锔油玻璃隔断细木工板基层5号角钢密封胶3mm厚铝板饰面 19mm厚钢化玻璃10mm厚橡皮垫密封胶C-2613JTL-11.钢化玻璃与石膏板2.锔油玻璃与石膏板3.压花玻璃与石膏板4.彩艺玻璃与石膏板注意：1.玻璃槽内的处理2.密封胶的处理1.钢化玻璃与石膏板2.锔油玻璃与石膏板3.压花玻璃与石膏板4.彩艺玻璃与石膏板注意：1.玻璃槽内的处理2.密封胶的处理1.在顶棚和地面弹出玻璃隔断的位置线2.安装固定下部的锚固件3.再完成隔断上部的安装4.中间填充橡皮垫或填充剂5.最后用密封胶密封1.在顶棚和地面弹出玻璃隔断的位置线2.安装固定下部的锚固件3.再完成隔断上部的安装4.中间填充橡皮垫或填充剂5.最后用密封胶密封编号名称适用部位及注意事项用料及分层做法简图图名矿棉板与石膏板图集号页次矿棉板与铝格栅编制人校核人制图人类别1A矿棉板与不同材质相接工艺做法2A矿棉板与不同材质相接工艺做法矿棉板与石膏板相接12600*600矿棉板纸面石膏板白色乳胶漆18厚细木工板刷防火涂料三道边龙骨150*150铝格栅边龙骨600*600矿棉板专业干挂件矿棉板与铝格栅相接C-2713JTL-11.矿棉板与石膏板注意：1.面板平整度的处理1.矿棉板与石膏板注意：1.面板平整度的处理1.根据吊顶设计标高弹吊顶线2.安装吊杆、主龙骨、次龙骨、边龙骨3.安装面板前进行隐蔽检查4.安装矿棉板1.根据吊顶设计标高弹吊顶线2.安装吊杆、主龙骨、次龙骨、边龙骨3.安装面板前进行隐蔽检查4.安装矿棉板编号名称适用部位及注意事项用
