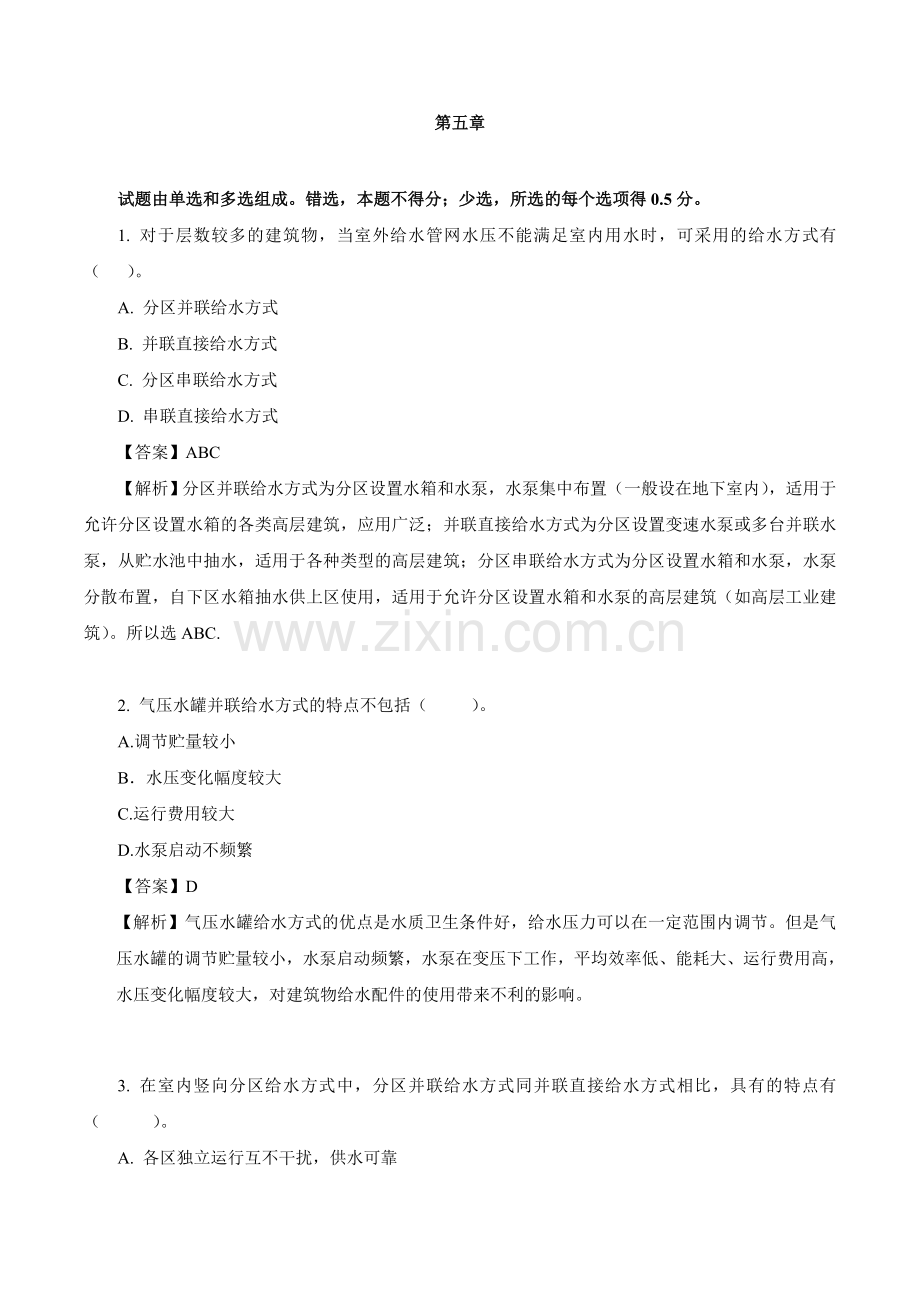

第五章

试题由单选和多选组成。错选，本题不得分；少选，所选的每个选项得0.5分。
1. 对于层数较多的建筑物，当室外给水管网水压不能满足室内用水时，可采用的给水方式有（ ）。
A. 分区并联给水方式
B. 并联直接给水方式
C. 分区串联给水方式
D. 串联直接给水方式
【答案】ABC
【解析】分区并联给水方式为分区设置水箱和水泵，水泵集中布置（一般设在地下室内），适用于允许分区设置水箱的各类高层建筑，应用广泛；并联直接给水方式为分区设置变速水泵或多台并联水泵，从贮水池中抽水，适用于各种类型的高层建筑；分区串联给水方式为分区设置水箱和水泵，水泵分散布置，自下区水箱抽水供上区使用，适用于允许分区设置水箱和水泵的高层建筑（如高层工业建筑）。所以选ABC.

2. 气压水罐并联给水方式的特点不包括（ ）。
A.调节贮量较小
B．水压变化幅度较大
C.运行费用较大
D.水泵启动不频繁
【答案】D
【解析】气压水罐给水方式的优点是水质卫生条件好，给水压力可以在一定范围内调节。但是气压水罐的调节贮量较小，水泵启动频繁，水泵在变压下工作，平均效率低、能耗大、运行费用高，水压变化幅度较大，对建筑物给水配件的使用带来不利的影响。

3. 在室内竖向分区给水方式中，分区并联给水方式同并联直接给水方式相比，具有的特点有（ ）。
A. 各区独立运行互不干扰，供水可靠
B. 水泵集中布置便于维护管理，能源消耗较小
C. 管材耗用较多，水泵型号较多，投资较高
D. 水箱占用建筑上层使用面积
【答案】D
【解析】分区并联给水方式特点：各区独立运行互不干扰，供水可靠，水泵集中布置便于维护管理，能源消耗较小。管材耗用较多，水泵型号较多，投资较高，水箱占用建筑上层使用面积。
并联直接给水方式：这种给水方式供水较可靠，设备布置集中，便于维护管理，不占用建筑上层使用面积，能量消耗较少。水泵型号、数量较多，投资较高，需设置水泵控制调节装置。

4. 在大型的高层建筑中，常将球墨铸铁管设计为总立管，其接口连接方式有（ ）。
A.橡胶圈机械式接口
B.承插接口
C.螺纹法兰连接
D.套管连接
【答案】ABC
【解析】 近年来，在大型的高层建筑中，将球墨铸铁管设计为总立管，应用于室内给水系统。球墨铸铁管较普通铸铁管壁薄、强度高。球墨铸铁管采用橡胶圈机械式接口或承插接口，也可以采用螺纹法兰连接的方式。
给水铸铁管。给水铸铁管具有耐腐蚀、寿命长的优点，但是管壁厚、质脆、强度较钢管差，多用于DN≥75mm的给水管道中，尤其适用于埋地铺设。给水铸铁管采用承插连接，在交通要道等振动较大的地段采用青铅接口.
5. 给水聚丙烯管(PP管)是一种常用的室内给水管道，下列关于其适用条件及安装要求叙述正确的是（ ）。
A. 适用于系统工作压力不大于0.6Mpa
B. 适用于输送水水温不超过40℃
C. 管道采用热熔承插连接
D. 与金属管配件采用螺纹连接
【答案】ACD
【解析】给水硬聚氯乙烯管（UPVC），输送水的温度不超过45℃。UPVC管一般采用承插连接，其中承插粘接适用于管外径20~160mm ；橡胶圈连接适用于管外径≥63mm；与金属管配件、阀门等的连接采用螺纹或法兰连接。UPVC管螺纹连接时，宜采用聚四氟乙烯生料带作为密封填充物，不宜使用厚白漆、麻丝。
给水聚丙烯管(PP管)，适用于系统工作压力不大于0.6Mpa，工作温度不大于70℃。给水聚丙烯管采用热熔承插连接。与金属管配件连接时，使用带金属嵌件的聚丙烯管件作为过渡，该管件与聚丙烯管采用热熔承插连接，与金属管配件采用螺纹连接。

6. 住宅建筑应在配水管上和分户管上设置水表，根据有关规定，（ ）水表在表前与阀门间应有8-10倍水表直径的直线管段。
A.旋翼式
B．螺翼式
C．孔板式
D.容积活塞式
【答案】B
【解析】应在有水量计量要求的建筑物装设水表。直接由市政管网供水的独立消防给水系统的引入管，可以不装设水表。住宅建筑应在配水管上和分户管上设置水表，安装螺翼式水表，表前与阀门应有8~10倍水表直径的直线管段，其他（旋翼式、容积活塞式等）水表的前后应有不小于300mm的直线管段。
【知识点延伸】熟悉给水系统安装要求。

7. 室内给水管道在双向流动和经常启闭管段上，宜采用( )。
A. 闸阀
B. 球阀
C. 蝶阀
D. 快开阀
【答案】AC
【解析】管径小于等于50mm时，宜采用闸阀或球阀；管径大于50mm时，宜采用闸阀或蝶阀；在双向流动和经常启闭管段上，宜采用闸阀或蝶阀，不经常启闭而又需快速启闭的阀门，应采用快开阀。

8. 下列关于室内给水管道的防护及水压试验，叙述正确的是（ ）。
A. 埋地的钢管、铸铁管一般采用涂刷热沥青绝缘防腐
B. 管道防冻防结露常用的绝热层材料有聚氨酯、岩棉、毛毡、玻璃丝布
C. 生活给水系统管道在交付使用之前必须进行冲洗和消毒
D. 饮用水管道在使用前用每升水中含20～30mg游离氯的水灌满管道进行消毒，水在管道中停留24h以上
【答案】ACD
【解析】教材P253（3）管道防护及水压试验

9. 建筑给水设备包括水泵、水箱、贮水池、气压给水装置等，其中贮水池有效容积的决定因素包括（ ）。
A.室外供水能力
B.用户要求
C.建筑物性质
D.生活调节水压
【答案】ABC
【解析】贮水池的有效容积与室外供水能力、用户要求和建筑物性质、生活调节水量、消防贮备水量和生产事故时用水量有关。

10. 高层建筑、大型民用建筑的加压给水泵应设备用泵，备用泵的容量应等于泵站中（ ）。
A. 各泵总容量的一半
B. 最大一台泵的容量
C. 各泵的平均容量
D. 最小一台泵的容量
【答案】B
【解析】这道题的考点是给水设备设置。一般高层建筑、大型民用建筑物、居住小区和其它大型给水系统应设备用泵。备用泵的容量应与最大一台水泵相同。
【知识点延伸】了解室内给水设备的设置要求。

11. 在室内排水系统中，连接在卫生器具与排水支管，防止排水管内腐臭、有害气体、虫类等通过排水管进入室内的管件是（ ）。
A.排水管道系统
B.通气管系统
C.清通设备
D.存水弯
【答案】D
【解析】室内排水系统的基本要求是迅速通畅地排除建筑内部的污废水，保证排水系统在气压波动下不致使水封破坏。其组成包括以下几部分：
（1）卫生器具或生产设备受水器，是排水系统的起点。
（2）存水弯，是连接在卫生器具与排水支管之间的管件，防止排水管内腐臭、有害气体、虫类等通过排水管进入室内。如果卫生器具本身有存水弯，则不再安装。
（3）排水管道系统，由排水横支管、排水立管、埋地干管和排出管组成。排水横支管是将卫生器具或其他设备流来的污水排到立管中去。排水立管是连接各排水支管的垂直总管。埋地干管连接各排水立管。排出管将室内污水排到室外第一个检查井。
（4）通气管系统，是使室内排水管与大气相通，减少排水管内空气的压力波动，保护存水弯的水封不被破坏。常用的形式有器具通气管、环行通气管、安全通气管、专用通气管、结合通气管等。
（5）清通设备，是疏通排水管道、保障排水畅通的设备。包括检查口、清扫口和室内检查井。

12. 检查口、清扫口和室内检查井等清通设备，其作用是（ ）。
A. 疏通排水管道
B. 排除系统内臭气
C. 保障排水畅通
D. 减少管内压力
【答案】AC
【解析】这道题的考点是室内排水系统。清通设备，是疏通排水管道、保障排水畅通的设备。包括检查口、清扫口和室内检查井。
【知识点延伸】室内排水系统的组成部分及其作用是考生应熟悉的内容。

13. 下列关于室内排出管安装要求，叙述正确的是（ ）。
A. 排出管一般铺设在地下室或地下
B. 排出管穿过地下室外墙或地下构筑物的墙壁时应设置防水套管
C. 排水立管应作通球试验
D. 排出管在隐蔽前必须做泄漏试验
【答案】ABC
【解析】排出管安装如下：
排出管一般铺设在地下室或地下。排出管穿过地下室外墙或地下构筑物的墙壁时应设置防水套管；穿过承重墙或基础处应预留孔洞，并作好防水处理。
排出管与室外排水管连接处设置检查井。一般检查井中心至建筑物外墙的距离不小于3m,不大于10m。
排出管在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面的高度。
排水管室内外界限划分：以排出管出户第一个排水检查井为界。

14. 排出管有室外排水管连接处的检查井，井中心距建筑物外墙不小于（ ）。
A. 2m
B. 3m
C. 4m
D. 5m
【答案】B
【解析】这道题的考点是室外排水管道的安装要求。
排出管一般铺设在地下室或地下。排出管穿过地下室外墙或地下构筑物的墙壁时应设置防水套管；穿过承重墙或基础处应预留孔洞，并作好防水处理。排出管与室外排水管连接处设置检查井。一般检查井中心至建筑物外墙的距离不小于3m,不大于10m。
【知识点延伸】室内排水管道一般按排出管、立管、通气管、支管和卫生器具的顺序安装，也可以随土建施工的顺序进行排水管道的分层安装。各部分的安装要求考生都要有所了解。

15. 布置简单，基建投资少，运行管理方便，是热网最普遍采用的形式，此种管网布置形式为（ ）。
A. 平行管网
B. 辐射管网
C. 枝状管网
D. 环状管网
【答案】C
【解析】这道题的考点是热网的形式及其特点。热网的型式按布置形式可分为枝状管网、环状管网和辐射管网。其中枝状管网是呈树枝状布置的管网，是热水管网最普遍采用的形式。布置简单，管道的直径随距热源越远而逐渐减小，基建投资少，运行管理方便。
【知识点延伸】热网的型式按布置形式可分为枝状管网、环状管网和辐射管网；按介质的流动顺序可分为一级管网和二级管网，一级管网是由热源至热力站的管道系统；二级管网是由热力站至热用户的管道系统。

16. 热网按介质的流动顺序可分为（ ）。
A. 直接连接
B. 间接连接
C. 一级管网
D. 二级管网
【答案】CD
【解析】热网
（1）按布置形式可分为枝状管网、环状管网和辐射管网。
（2）按介质的流动顺序可分为一级管网和二级管网。
一级管网是由热源至热力站的管道系统。
二级管网是由热力站至热用户的管道系统。
（3）按热网与采暖用户的连接方式可分为直接连接和间接连接两种。
直接连接是用户系统直接连接于热水网路上，热网供水（蒸汽）直接进入热用户的散热器，放热后返回热网回水管。当热网为高温水供热，网路供水温度超过用户要求的供水温度时，可采用装设喷射器或装设混合水泵的连接。间接连接是在热力站或热用户处设置换热器，用户系统与热水（蒸汽）网路被换热器隔离，形成两个独立的系统，用户与网路之间的水力工况互不影响。

17. 下列关于热水供应管道的附件安装要求，叙述正确的是（ ）。
A. 止回阀应装设在闭式水加热器、贮水器的给水供水管上
B. 用管道敷设形成的L型和Z字弯曲管段来补偿管道的温度变形
C. 对室内热水供应管道长度超过50m时，一般应设套管伸缩器或方形补偿器
D. 靠近凝结水管末端处或蒸汽管水平下凹敷设的下部设置疏水器
【答案】ABD
【解析】热水供应管道
1）水表。设在水加热器的冷水进水干管上，用于计量系统热水总用量；用于计量分户用水或个别供水点用水量的水表，一般布置在配水支管上。
2）阀门。在热水供应系统中配、回水主干管上、配水立管上、接出超过5个配水点支管上、加热设备、贮水器、自动温度调节器、疏水器、循环水泵等进、出水管上装设阀门。
止回阀应装设在闭式水加热器、贮水器的给水供水管上、开式加热水箱给水管、加热水箱与其补给水箱的连通管上、热媒为蒸汽的有背压疏水器后的管道上、热水供应管网的回水管上、循环水泵出水管上，阻止水逆流输配。
安全阀为系统泄压，防止系统发生超压事故。
在热交换站内汇集、分配热介质，以供应几个室内热水供应系统而设的集水器、分水器、分汽缸。
3）管道热伸长补偿器。用管道敷设形成的L型和Z字弯曲管段来补偿管道的温度变形。对室内热水供应管道长度超过40m时，一般应设套管伸缩器或方形补偿器。
4）排气和泄水装置。在上行横干管最高处或干管向上抬高管段最高处设自动排气阀，以利于排气。泄水装置设于管网最低处或向下凹的管段以利于泄空管网中的存水、便于检修。
5）疏水器。靠近凝结水管末端处或蒸汽管水平下凹敷设的下部设置，排除凝结水。
6）膨胀水罐与膨胀管。在闭式集中热水供应系统中设膨胀水罐、膨胀管，用于补偿贮热设备及管网中水温升高后水体积的膨胀量。
7）热水温度、压力观测和水温自动调节装置。为便于观测水加热器、贮水器和冷热水混合器中水温，均应装设温度计。对有压的设备，如闭式水加热器、贮水罐、锅炉、分水缸、分汽缸上装设压力表。

18.热风采暖系统是利用热风炉输出热风进行采暖的系统，其特点有（ ）。
A．适用于耗热量小的建筑物
B．适用于间歇使用的房间和有防火防爆要求的车间
C. 热惰性小
D. 设备简单
【答案】BCD
【解析】
热风采暖系统
利用热风炉输出热风进行采暖的系统
①适用于耗热量大的建筑物，间歇使用的房间和有防火防爆要求的车间；
②具有热惰性小、升温快、设备简单、投资省等优点。具有节能、舒适性强、能实现“按户计量、分室调温”、不占用室内空间等特点。采暖管辐射形式：平行排管、蛇形排管、蛇形盘管。

低温热水地板辐射采暖系统
采暖管辐射形式：平行排管、蛇形排管、蛇形盘管。
具有节能、舒适性强、能实现“按户计量、分室调温”、不占用室内空间等特点。
分户热计量采暖系统
分户水平单管系统：顺流式、同侧接管跨越式、异侧接管跨越式
①水平支路长度限于一个住户之内，能够分户计量和调节供热量；
②可分室改变供热量，满足不同的温度要求。

分户水平双管系统：上供下回式、上供上回式和下供下回式；
系统布置：同程式、异程式
一个住户内的各组散热器并联，可实现分房间温度控制。
分户水平单双管系统：单双管混合布置
兼有上述分户水平单管和双管系统的优缺点；可用于面积较大的户型以及跃层式建筑。
分户水平放射式系统（又称章鱼式）：每户入口设置小型分集水器，各组散热器并联；从分水器引出的散热器支管呈辐射状埋地敷设至各组散热器。
适用于多层住宅多个用户的分户热计量系统

19．当热力站入口处热网资用压头不满足用户需要时，应设（ ）。
A．中继泵
B．循环泵
C．补水泵
D．混水泵
【答案】A
【解析】这道题的考点是采暖系统主要设备中的几种常用水泵的特点与用途。中继泵是热水网路中根据水力工况要求，为提高供热介质压力而设置的水泵。当供热区域地形复杂或供热距离很长，或热水网路扩建等原因，使热力站入口处热网资用压头不满足用户需要时，可设中继泵。

20. 与铸铁散热器相比，钢制散热器的特点是（ ）。
A．结构简单，热稳定性好
B．防腐蚀性好
C．耐压强度高
D．占地小，使用寿命长
【答案】C
【解析】
钢制散热器的特点（与铸铁相比）：①金属耗量少，传热系数高；耐压强度高，最高承压能力可达0.8~1.0MPa，适用于高层建筑供暖和高温水供暖系统；外形美观整洁，占地小，便于布置。②除钢制柱型散热器外，钢制散热器的水容量较少，热稳定性较差，在供水温度偏低而又采用间歇供暖时，散热效果明显降低；③钢制散热器的主要缺点是耐腐蚀性差，使用寿命比铸铁散热器短；所以在蒸汽供暖系统中不应采用钢制散热器，对具有腐蚀性气体的生产厂房或相对湿度较大的房间，不宜设置钢制散热器；④钢制散热器是目前使用最广泛的散热器，适合大型别墅或大户型住宅使用。
铸铁散热器的特点：①结构简单，防腐性好，使用寿命长、热稳定性好和价格便宜等优点；②其金属耗量大、传热系数低于的钢制散热器、承压能力低，普通铸铁散热器的承压能力一般为0.4~0.5MPa；在使用过程中内腔掉砂易造成热量表、温控阀堵塞，外形欠美观。
铝制散热器的特点：①热工性能好、质量小、承压能力高、成型容易；外表美观，易于建筑装饰协调；②造价高、碱腐蚀严重，应尽量选用内防腐铝制散热器；③适用于高档公寓、酒店等高级建筑。
复合型散热器：分为铜铝复合散热器、钢铝复合散热器、不锈钢铝复合散热器，复合型散热器兼有散热器的优点，但缺点不十分明显。其特点：①各种复合型散热器均利用铝材的散热器优势达到散热快；②利用铜和不锈钢的耐腐蚀性提高散热器的使用寿命；③外观色彩、款式可以多样化，高度在300mm~1800mm范围，重量较轻；④缺点是两种复合材料因为热膨胀系数不同和共振效应而产生热阻，会出现随着使用时间而出现散热量递减的情况。

21. 装饰性强，小体积能达到最佳散热效果，无需加暖气罩，最大程度减小室内占用空间，提高房间的利用率的散热器结构形式为（ ）。
A. 翼型散热器
B. 钢制板式散热器
C. 钢制翅片管对流散热器
D. 光排管散热器
【答案】B
【解析】按结构形式分
①柱型散热器
② 翼型散热器的特点：制造工艺简单，长翼型的造价较低；金属热强度和传热系数比较低，外形不美观，灰尘不易清扫，特别是它的单体散热量较大，设计选用时不易恰好组成所需的面积，因而目前不少设计单位，趋向不选用这种散热器。圆翼型多用于不产尘车间，有时也用在要求散热器高度小的地方。
③钢制板式散热器。采用优质冷轧低碳钢板为原料的新型高效节能散热器。它装饰性强，小体积能达到最佳散热效果，无需加暖气罩，最大程度减小室内占用空间，提高房间的利用率。
④扁管型散热器
⑤钢制翅片管对流散热器。结构紧凑，气密性好，安装方便，是一种既适用于蒸汽系统、又适用于热水系统中，作为加热空气用的钢制散热器，主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备。
⑥光排管散热器。采用优质焊接钢管或无缝钢管焊接成型。光排管散热器构造简单、制作方便，使用年限长、散热快、散热面积大、适用范围广、易于清洁、无需维护保养是其显著特点；缺点是较笨重，耗钢材，占地面积大。

22. 采暖钢管的连接可采用（ ）。
A. 热熔连接
B. 焊接
C. 法兰盘连接
D. 丝扣连接
【答案】BCD
【解析】采暖管道通常都采用钢管，室外采暖管道都采用无缝钢管和钢板卷焊管，室内采暖管道常采用普通焊接钢管或无缝钢管，常用的地板采暖管主要有交联聚乙烯(PE-X)管、交联铝塑复合(XPAP)管、聚丁烯(PB)管、无规共聚聚丙烯(PP-R)管。钢管的连接可采用焊接、法兰盘连接和丝扣连接。焊接连接可靠、施工简便迅速，广泛用于管道之间及补偿器等的连接。法兰连接装卸方便，通常用在管道与设备、阀门等需要拆卸的附件连接上。对于室内采暖管道，通常借助三通、四通、管接头等管件，进行丝扣连接，也可采用焊接或法兰连接。一些塑料管材也可以采用热熔连接。

23. 在中、低压两级燃气输送系统中，常用的压送设备除选用往复式压缩机外，还可选用（ ）。
A. 轴流式压缩机
B. 罗茨式鼓风机
C. 离心式压缩机
D. 透平式压缩机
【答案】B
【解析】这道题的考点是燃气输配系统。压送设备是燃气输配系统的心脏，用来提高燃气压力或输送燃气，目前在中、低压两级系统中使用的压送设备有罗茨式鼓风机和往复式压送机。

24. 保证不间断地供应燃气，平衡、调度燃气供气量的燃气系统设备是（ ）。
A. 燃气管道系统
B. 压送设备
C. 贮存装置
D. 燃气调压站
【答案】C
【解析】压送设备是燃气输配系统的心脏，用来提高燃气压力或输送燃气，目前在中、低压两级系统中使用的压送设备有罗茨式鼓风机和往复式压送机。

25. 燃气系统中，埋地铺设的聚乙烯管道长管段上通常设置（ ）。
A. 方形补偿器
B. 套筒补偿器
C. 波形补偿器
D. 球形补偿器
【答案】B
【解析】埋地铺设的聚乙烯管道长管段上通常设置套筒式补偿器。

26. 下列关于室内燃气管道，叙述正确的是（ ）。
A. 低压管道，当管径DN≤50时，一般选用镀锌钢管，连接方式为螺纹连接
B. 低压管道，当管径DN>50时，选用无缝钢管，连接方式为焊接或法兰连接
C. 选用无缝钢管其壁厚不得小于2mm
D. 引入管不小于2.5mm
【答案】AB
【解析】室内燃气管道管材和管件的选用
按压力选材：低压管道当管径DN≤50时，一般选用镀锌钢管，连接方式为螺纹连接；当管径DN>50时，选用无缝钢管，材质为20#钢，连接方式为焊接或法兰连接。中压管道选用无缝钢管，连接方式为焊接或法兰连接。
按安装位置选材：明装采用镀锌钢管，丝扣连接；埋地敷设采用无缝钢管，焊接，要求防腐。无缝钢管壁厚不得小于3mm；引入管壁厚不得小于3.5mm，公称直径不得小于40mm；
管件选用：管道丝扣连接时，管件选用铸铁管件，材质为KT；管道焊接或法兰连接时，管件选用钢制对焊无缝管件，材质为20#钢。
燃气管道采用螺纹连接时，煤气管可选用厚白漆或聚四氟乙烯薄膜作为接口的密封填料；由于天然气中无水，为防止铅油与油蔴在使用中干裂导致漏气，多采用聚四氟乙烯密封带作为接口的密封填料；液化石油气管选用石油密封酯或聚四氟乙烯薄膜作为接口的密封填料。
