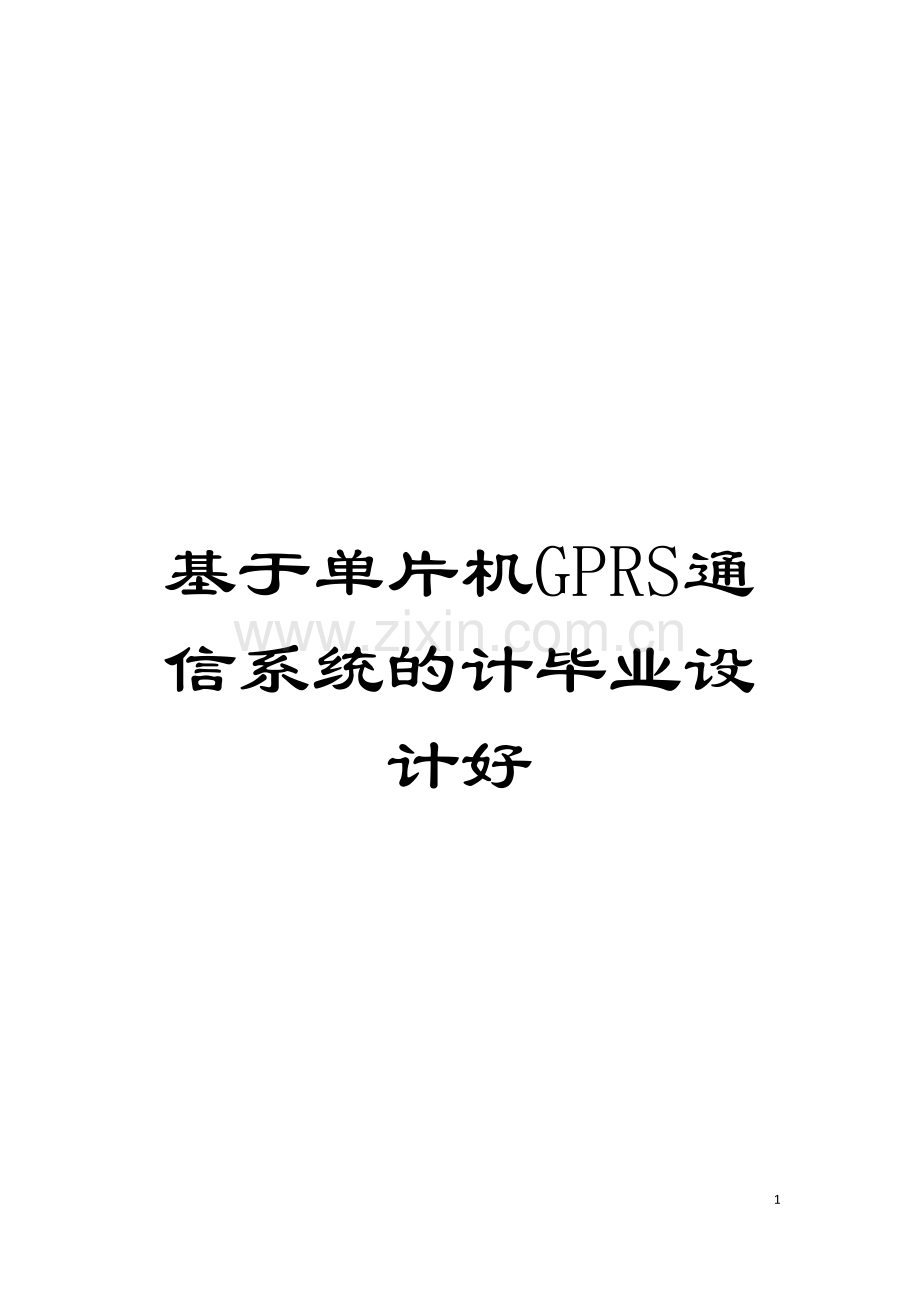

基于单片机GPRS通信系统的计毕业设计好.doc

基于单片机GPRS通信系统的计毕业设计好67资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。基于单片机GPRS通信系统的计摘要GPRS( 通用分组无线电业务) 是利用包交换的概念发展的一套无线传输方式, GPRS网络是基于现有的GSM( 全球移动通信系统) 网络实现的, 在现有的GSM网络中需要增加一些节点, 如GGSN( GPRS网关支持节点) 和SGSN( GPRS服务支持节点) 。SGSN的主要作用是记录移动终端的当前位置信息, 而且在移动终端与GGSN之间完成移动分组数据的发送和接受。GGSN主要起网关作用, 能够与多种不同的数据网络连接, 如ISDM( 综合业务数字网) 、 PSPDN( 包交换公用数据网) 和LAN( 局域网) 等。GGSN能够把GSM网中的GPRS分组数据包进行协议转换。从而把这些分组数据包传送到远端的TCP/IP或X.25网络。GPRS网不但具有覆盖范围广、 数据传输速度快、 通信质量高、 永远在线和按流量计费等有点, 而且其本身就是一个分组性数据网, 支持TCP/IP协议, 能够直接与Internet互通。因此, GPRS在无线上网、 环境监测便携型、 交通监控、 移动办公等行业中具有无可比拟的性价比优势。关键词: 数据传输与接收 单片机 GPRS通信系统AbstractGPRS (general packet radio service) is to use the concept of packet switching the development of a wireless transmission, a GPRS network is based on existing GSM (global system for mobile communications) network realization, in the existing GSM network of some nodes need to increase, such as GGSN (GPRS gateway support node) and SGSN (GPRS service support node).The main Function is to record SGSN mobile terminal current position information, and in the mobile terminal and GGSN completed of mobile group data to send and receive. GGSN main up gateway function, and can be with a variety of different data network, such as ISDM (integrated services digital network), PSPDN (packet switching public data networks) and LAN (local area network), etc. GGSN can put the GSM network packets of GPRS group for protocol conversion. So the group sent packets to a remote TCP/IP or X.25 network. GPRS nets not only has to cover range, data transmission speed, high quality, and always online communication according to flow billing, and a bit, and its itself is a group sex data networks, support the TCP/IP protocol, can be directly and Internet communication. Therefore, GPRS is in wireless Internet and environmental monitoring portable type, traffic monitoring, mobile office, and other industries with an unmatched price advantage.Keywords: Data transmission and reception Single-chip, microcomputer, GPRS communication system目录摘要IAbstractII目录III前言11 GPRS通信21.1 国内外的研究现状21.2 课题研究的背景和意义32 GPRS通信无线网络的介绍52.1 什么是GPRS无线通讯网络52.1.1 为什么要有GPRS52.2 GPRS的网络结构52.2.1 GPRS协议栈62.2.2 基于GPRS的TCP/IP协议72.2.3 GPRS究竟是什么82.2.4 GPRS有什么优点82.3 中国移动发展GPRS的市场定位是什么92.4.3 G先锋GPRS93 GPRS通信系统的整体设计方案113.1 GPRS通信系统的方案论证113.2 GPRS通信系统的硬件设计方案133.2.1 系统总体功能概述143.2.2 单片机的用途和使用143.2.3 单片机STC89C51简介153.2.4 GPRS模块简介及应用163.2.5 CTM900-C GPRS模块简介173.3 GPRS通信系统的软件设计方案173.3.1 连接的建立173.3.2 数据处理243.3.3 主程序流程253.3.4 设计实物图26结论27致谢28参考文献29附录1 电路原理图30附录2 系统程序31前言近年来, 通信技术和网络技术的迅速发展, 特别是无线通信技术的发展, 使得电力系统的自动化程度进一步提高。GSM网络出现后, 技术人员很快把GSM模块嵌入到各种仪表仪器中, 如多功能电能表、 故障测录仪、 抄表系统和用电负荷监控等, 从而使这些仪表仪器具有远程通信功能。GPRS是在现有GSM系统上发展出来的一种新的数据承载业务, 支持TCPIP协议, 能够与分组数据网( Internet等) 直接互通。GPRS无线传输系统的应用范围非常广泛, 几乎能够涵盖所有的中低业务和低速率的数据传输, 特别适合突发的小流量数据传输业务。本文设计的GPRS无线通信模块, 内嵌了TCPIP协议, 采用工业级的GPRS模块, 适用于单片机据采集传输系统没有TCPIP协议栈, 但使用串口通信的情况。1 GPRS通信1.1 国内外的研究现状GPRS是通用分组无线业务( General Packet Radio Service) 的简称, 它突破了GSM网只能提供电路交换的思维方式, 只经过增加相应的功能实体和对现有的基站系统进行部分改造来实现分组交换, 这种改造的投入相对来说并不大, 但得到的用户数据速率却相当可观。GPRS( General Packet Radio Service) 是一种以全球手机系统( GSM) 为基础的数据传输技术, 可说是GSM的延续。GPRS和以往连续在频道传输的方式不同, 是以封包( Packet) 式来传输, 因此使用者所负担的费用是以其传输资料单位计算, 并非使用其整个频道, 理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps。而且, 因为不再需要现行无线应用所需要的中介转换器, 因此连接及传输都会更方便容易。如此, 使用者既可联机上网, 参加视讯会议等互动传播, 而且在同一个视讯网络上( VRN) 的使用者, 甚至能够无需经过拨号上网, 而持续与网络连接。GPRS的特点1. 应用上的特点当前, 用手机上网还显得有些不尽人意。因此, 全面的解决方法GPRS也就这样应运而生了, 这项全新技术能够令您在任何时间、 任何地点都能快速方便地实现连接, 同时费用又很合理。简单地说: 速度上去了, 内容丰富了, 应用增加了, 而费用却更加合理。( 1) 高速数据传输速度10倍于GSM, 更可满足您的理想需求, 还能够稳定地传送大容量的高质量音频与视频文件, 可谓不一般的巨大进步。( 2) 永远在线由于建立新的连接几乎无需任何时间( 即无需为每次数据的访问建立呼叫连接) , 因而您随时都可与网络保持联系, 举个例子, 若无GPRS的支持, 当您正在网上漫游, 而此时恰有电话接入, 大部分情况下您不得不断线后接通来电, 通话完毕后重新拨号上网。这对大多数人来说, 的确是件非常令人恼火的事。而有了GPRS, 您就能轻而易举地解决这个冲突。( 3) 仅按数据流量计费即根据您传输的数据量( 如: 网上下载信息时) 来计费, 而不是按上网时间计费也就是说, 只要不进行数据传输, 哪怕您一直”在线”, 也无需付费。做个”打电话”的比喻, 在使用GSM+WAP手机上网时, 就好比电话接通便开始计费; 而使用GPRE+WAP上网则要合理得多, 就像电话接通并不收费, 只有对话时才计算费用。总之, 它真正体现了少用少付费的原则2.1.2 课题研究的背景和意义GPRS通用无线分组业务( General Packet Radio Service) 是利用包交换的概念发展的一套无线传输方式。GPRS网络是基于现有的GSM( 全球移动通信系统) 网络实现的。在现有的GSM网络中需要增加一些节点, 如GGSN( GPRS网关支持节点) 和SGSN( GPRS服务支持节点) 。SGSN的主要作用是记录移动终端的当前位置信息, 而且在移动终端与GGSN之间完成移动分组数据的发送和接受。GGSN主要起网关作用, 能够与多种不同的数据网络连接, 如ISDN( 综合业务数字网) 、 PSPDN( 包交换公用数据网) 和LAN( 局域网) 等。GGSN能够把GSM网中的GPRS分组数据包进行协议转换, 从而把这些分组数据包传送到远端的TCP/IP或X.25网络。GPRS网不但具有覆盖范围广、 数据传输速度快、 通信质量高、 永远在线和按流量计费等优点, 而且其本身就是一个分组型数据网, 支持TCP/IP协议, 能够直接与Internet互通。因此, GPRS在无线上网、 环境监测便携型、 交通监控、 移动办公等行业中具有无可比拟的性价比优势。当前, 中国在水利、 电力和天然气、 石油等资源的监测中还没有经济实用的自动化数据采集和传输设备, 特别是在偏远的乡村、 山区以及其它恶劣环境下的数据传输更加的困难, 不能满足工业现代化、 自动化的要求。GPRS通信系统是现代测控的基础, 用于获取各种采集到的数据, 因为作为获取信息的重要工具, GPRS通信系统正广泛应用于生产、 科研的各个领域。随着通信事业的发展, 中国已建成了覆盖全国的GSM数字蜂窝移动通信网, GSM网络中重要发展的GPRS网络也已经投入使用, 因此, 本课题提出并设计了基于单片机的GPRS通信系统的设计, 实现远程数据传输系统, 使得数据传输更加的灵活, 而且大大降低了成本, 为一些监控系统后的传输数据带来了方便快捷。2 GPRS通信无线网络的介绍2.1 什么是GPRS无线通讯网络GPRS是通用分组无线业务( General Packet Radio Service) 的英文简称, 是一种新的分组数据承载业务。相对原来GSM的拨号方式的电路交换数据传送方式, GPRS是分组交换技术, 具有”实时在线”、 ”按量计费”、 ”快捷登录”、 ”高速传输”、 ”自如切换”的优点。GPRS是General Packer Radio Service的英文缩写, 中文译为通用无线分组业务, 具体来讲, GPRS是一项高速数据处理的科技, 即以分组的”形式”把数据传送到用户手上。因此, GPRS技术能够令手机上网省时、 省力、 省花费。打个比喻, GSM是猫上普通固定电话线网的话, 那么GPRS就是手机的ADSL。相对于GSM的9.6kbps的访问速度而言, GPRS拥有171.2kbps的访问速度; 在连接建立时间方面, GSM需要1030秒, 而GPRS只需要极短的时间就能够访问到相关请求; 而对于费用而言, GSM是按连接时间计费的, 而GPRS只需要按数据流量计费; GPRS对于网络资源的利用率而相对远远高于GSM。当前中国只有中国移动提供GPRS无线通讯服务, 联通网络不具有这个网络服务。2.1.1 为什么要有GPRS当前, 用手机上网还显得有些不尽人意。因此, 全面的解决方法GPRS也就这样应运而生了, 这项全新技术能够令您在任何时间、 任何地点都能快速方便地实现连接, 同时费用又很合理。简单地说: 速度上去了, 内容丰富了, 应用增加了, 而费用却更加合理了! 2.2 GPRS的网络结构GPRS网络结构基于GSM系统实现, 话音部分人采用原先的基本处理单元, 而对与数据本分则新增了一些数据处理单元和接口。GPRS系统中新增的数据单元包括一下几个部分。图2.1 GPRS网络单元( 1) PCU( Packet Control Unit) : 分组处理单元, 它是BSC( Basc Station Controller, 基站控制器) 的一部分, 能够独立设置或者与BSC合并设置, 它与BSC之间的接口不开放。( 2) SGSN( Service GPRS Support Node) : GPRS服务支持节点。功能和作用与MSC( Mobile Switching Center, 移动交换中心) 具有相同点, 进行分组移动用户的状态管理, 计费管理等并负责到HLR( Home Location Register, 小区位置存储器) 的用户数据信息的传送。( 3) GGSN( Gateway GPRS Support Node) : GPRS网关支持节点。负责和外部数据网络的接口。进行数据包转发, 具有路由器的部分功能。2.2.1 GPRS协议栈GPRS协议规程体现了无线和网络相结合的特征。其实既包含类似局域网技术中的逻辑链路控制LLC子层和媒体接入控制MAC子层。又包含RLC和BSSGP等新引入的特定规程。由GPRS网络系统的端到端之间的应用协议结构可知, GPRS网络是存在于应用层之下的承载网络, 它用以承载IP或X.25等数据业务, 由于GPRS本身采用IP数据网络结构, 因此基于GPRS网络的IP应用规程结构可理解为两层IP结构, 即应用级的IP协议以及采用IP协议的GPRS本身。2.2.2 基于GPRS的TCP/IP协议TCP/IP是为协同操作计算机、 分享网络资源的一套协议。该协议成员包括IP、 TCP、 UDP等。TCP确保数据的正确传送, 如果对于一个信息包来说, 数量太大, TCP则可将其分成若干组。IP被用来为信息包到达另一端寻找通道, 每一个与网络相连接的工作站都有一个唯一的IP地址, 该IP地址为一个32位数, 它一般被写成四个十进制数字, 每一个代表8位。TCP/IP是一个无连接协议, 信息以分组方式进行传输, 信息包的最大容量在初始化过程中得以商定。如果信息超过其最大容量, 则将被分成若干组分别传送。信息包未得以按顺序传送甚至丢失及再次转发的可能性是存在的, 因此, TCP必须将序号、 信息来源和目的地通道数, 以及其它信息添加进数据包中, 被称为TCP包头。接收器端将利用该信息来监测数据包是否被正确的接收, 从而加以整理。要直接将信息包发送至正确的工作站, 仅有TCP包头, 是不允许的。一个IP抱头必须被加在TCP抱头之上, 源地址和目的地址被包括在IP包头里。发送信息包至目的地, 计算机将首先核对其自身的路由列表, 如果目的地在自己的网络内, 它将直接发送信息包。否则, 它将发送信息包至网关, 每一个网关都有一个路由列表, 信息包将经过几个单独的路由节点到达目的地址。GPRS网提供网络功能将IP信息包从移动用户点传送至外部网络。GPRS能够为IP地址提供多重选择, 包括公共地址、 专用地址以及客户代理地址。指定IP地址选择权的GPRS机制被称为接入点域名( APN) 。因为IP地址的整体供应受到限制, 一个GPRS网络提供商一般使用专用的、 可动态分配的地址, 然而, 公用网址选择可由专门的客户提供, 专用网址则无法越过公共网进行操作。为连接公共网络, 专用网址被转换成公共网址。该转换经过一个节点发生, 该节点是专用的网络地址转换( NAT) 。多重专用地址可被映射成一个公共地址, 对于急于IP协议的应用, 和有限网络一样, 在无线网络中她们以相同的方式工作。当GPRS对话启动是, 大多数服务提供商也将监控数据的传输流量, 如果在特定的一段时间内没有数据传输, 其连接将被断开。因为TCP/IP信息包是经过GSM网络传输的, 因此, 必须考虑TCP/IP协议栈的一些参数配置。基于GPRS的TCP应当支持适当的窗口尺寸以利于优化端对端连接的宽带延迟, 默认接受和发送缓冲器比例应当增加到容纳足够大的窗口, 被衔接层支持的IP数据包的最大值是最大传输单元( MTU) 。在高误码率的连接上, 较小的MTU尺寸增加了成功传输的机会, 默认IP最大传输单元值为576字节。一句链路条件和ARQ的配置, 它有可能增加MTU大到一个较大的值, 一个较大的MTU允许TCP更快的增加拥挤窗口。对于急于GPRS的TCP/IP协议的设计, 必须考虑这些。2.2.3 GPRS究竟是什么GPRS是通用分组无线业务( General Packet Radio Service) 的英文简称, 是在现有的GSM系统上发展出来的一种新的分组数据承载业务。GPRS与现有的GSM语音系统最根本的区别是, GSM是一种电路交换系统, 而GPRS是一种分组交换系统。因此, GPRS特别适用于间断的、 突发性的或频繁的、 少量的数据传输, 也适用于偶然的大数据量传输。这一特点正适合大多数移动互联的应用。2.2.4 GPRS有什么优点相对原来的GSM的拨号方式的电路交换数据传送方式, GPRS的分组交换技术, 具有”实时在线”、 ”按量计费”、 ”快捷登录”、 ”高速传输”、 ”自如切换”的优点。( 1) 实时在线”实时在线”, 即用户随时与网络保持联系。举个例子, 用户访问互联网时, 手机就在无线信道上发送和接受数据, 就算没有数据传送, 手机还一直与网络保持联接, 不但能够由用户侧发起数据传输, 还能够从网络侧随时启动push类业务, 不像普通拨号上网那样断线后还得重新拨号才能上网冲浪。( 2) 按量计费用户能够一直在线, 按照用户接收和发送数据包的数量来收取费用, 没有数据流量传递时, 用户即使挂在网上也是不收费的。形象地讲: 休眠发呆都是免费的。( 3) 快捷登录GPRS的用户一开机, 就始终附着在GPRS网络上, 每次使用时只需一个激活的过程, 一般只需13秒的时间马上就能登录至互联网, 而固定拨号方式接入互联网需要拨号、 验证用户名密码、 登录服务器等过程, 至少需要810秒甚至更长的时间。( 4) 高速传输GPRS 采用分组交换的技术, 数据传输速率最高理论值能达171.2kb/s, 但实际速度受到编码的限制和手机终端的限制, 可能会有所不同。电路交换数据业务, 速率为每秒9.6K比特, 因此电路交换数据业务( 简称CSD) 与GPRS的关系就像是9.6K Modem和33.6K、 56K的Modem的区别一样。( 5) 自如切换GPRS还具有数据传输与话音传输可同时进行或切换进行的优势。也就是说用户在用移动电话上网冲浪的同时, 能够接收语音电话。举个例子, 原来的电话拨号上网, 接入之后就不能再打电话, 也不能接电话, 而GPRS就类似于固定电话的ISDN的概念, 电话上网两不误。相对原来GSM的拨号方式的电路交换数据传送方式, GPRS是分组交换技术, 具有”高速”和”永远在线”的优点。2.3 中国移动发展GPRS的市场定位是什么中国移动建设和发展GPRS, 最主要的目的就是要让中国移动的客户能够享受到最新的信息数据服务所带来的美好感受, 为客户营造一种真正全新与时尚的个性化的数据网络新生活。中国移动的GPRS服务将首先为高端商务人士和追求时尚、 喜欢新技术的年轻新人类提供各种移动商务咨询、 移动办公与移动娱乐等服务。随着 ”移动梦网”计划的进一步推行和实施, 基于GPRS的应用也将越来越丰富, 将为所有的移动电话客户提供生活、 工作、 学习等各方面全面的移动数据信息服务, 客户享受到的将是一个无论何时何地都若近在咫尺的个性时尚的移动数据空间。2.4.3 G先锋GPRS对于用手机上网的用户来说, 最让人讨厌的就是上网速度慢、 经常掉线, 不过随着中国移动先进的GPRS网络建设完成, 全球通手机用户很快就不会再有这些麻烦了, 而且下载文件的速率还会比现在提高近10倍。GPRS 网络启动后, 手机上网的计费方式还要从现在的按时间收费, 改变成按下载字节计费。新一代的GPRS网络, 由于引进了数据通信技术、 特别是互联网技术, 使数据传输速率大大提高, 掉线率大大降低。GPRS是通用分组无线业务( General Packet Radio Service) 的英文简称, 是在现有的第二代移动通信GSM系统上发展出来的分组交换系统, 提供端到端的、 广域的无线IP连接。GPRS是作为现有 GSM网络向第三代移动通信演变的过渡技术, 发展GPRS技术十分经济, 因为只须沿用现有的GSM网络来发展即可, 虽然是介于第二代和第三代这间的一种网络技术( 2.5代) , 可是它在许多方面都具有显著的优势, 也是当前国内最先进的商用网络技术。GPRS网络中, 无线信道能够根据需要, 自行进行分配, 而在CSD环境下, WAP用户只能使用指定的信道来传输数据, 如果操作不结束, 这条信道就会一直被占用。例如, 当4个用户同时上网时, 就必须占用4个数据信道。而gprs技术就不存在这个问题, 能够在同一个信道中同时支持4个用户, 而且不会对性能有任何大的影响。如果流量过大, 还会自动启用其它信道。3 GPRS通信系统的整体设计方案3.1 GPRS通信系统的方案论证方案一: 基于GPRS网络的医疗监护系统近年来, 在家庭修养的病人由于不能得到及时看护和抢救, 死亡的人数大量提高。而随着老年化的加剧, 老年人在家中的健康状况也得到了更高的重视。本文研究的医疗服务系统能够极大的降低运送病人的时间和成本, 并能及时的看护老年人的健康状况, 对提高中国全民的健康水平有着重要作用。本论文提出了一种基于GPRS 网络的家庭医疗服务系统, 本系统采用了最新的GPRS 传输技术和比较人性化的菜单式人机接口, 实现了医院对家庭病人的实时监测。该系统工作原理: 该系统由人体健康参数检测模块, GPRS 网络和远程计算机监控中心组成。人体健康参数检测模块由人体生命参数采集传感器, 传感器组是适配板, GPRS 网络, MPU 及辅助电路构成, 如图1 所示。图3.1 系统的结构框图传感器进行对人体健康参数的采集, 当传感器采集的信号是数字量, 则信号直接传送给MPU当传感器采集的信号是模拟量则需要经过传感器组适配板进行信号放大滤波处理, 再传送给MPU经过MPU处理的信号在LCD上显示和存储, MPU对数据进行相应的协议封装然后传送给GPRS无线通讯模块, 该模块将数据传送上GPRS公众网, 经过Internet 传输方式将数据传送到远程计算机监控中心。该中心对接收到的数据进行整理存储, 以达到监测病人的目的。方案二: 基于GPRS的城市供水报警监控系统的设计城市供水系统是保证城市居民能够稳定、 安全、 可靠饮水的重要保障, 其中城市报警系统是组成该系统重要的一部分。当前, 大多数城市报警系统的自动化水平还比较低, 当泵站出现故障时不能及时地发现, 只有人员到了泵房才能发现, 甚至直到严重影响到居民生活用水才知道, 一般要延迟很长时间。针对这种情况本文设计了一种城市供水报警监控系统, 当有故障发生时就会报警, 利用GPRS短信模块, 经过发短信能及时准确地告知维修人员。同时, 工作人员利用趋势曲线能够进行数据的分析以及利用报表进行数据的统计和总结, 这样能够降低故障率。为居民提供稳定的生活用水。该系统大大提高了城市供水报警系统的智能化和信息化。系统的工作原理: 压力传感器和温度传感器负责将泵房里稳压罐的入口压力、 出口压力和泵房温度的采集, 并经过4-20mA标准信号传送给数据采集模块的AI通道。红外传感器和地面水位传感器分别将泵房的火灾和漏水情况的数据采集, 以及变频器异常情况经过开关量24V传送给数据采集模块的DI通道。数据采集模块将AI通道里的数据和DI通道里的数据进行处理, 然后经过RS-485接口把处理过的数据传给GPRS模块。三相智能电力仪表对电压、 电流进行测量, 并经过RS-485接口把测量的数据传至GPRS模块, GPRS模块经过GPRS网络和因特网相连, 把数据传送至监控中心。方案三: 基于GPRS的数据传输( GPRS的通信系统) 近年来, 通信技术和网络技术的迅速发展, 特别是无线通信技术的发展, 使得电力系统的自动化程度进一步提高。GSM网络出现后, 技术人员很快把GSM模块嵌入到各种仪表仪器中, 如多功能电能表、 故障测录仪、 抄表系统和用电负荷监控等, 从而使这些仪表仪器具有远程通信功能。系统设计的原理: 系统采用华为公司的内部嵌有TCP/IP协议栈的GPRS通信模块GTM900-C和STC89C51单片机, 二者的串口均支持RS-232通信标准。核心设计在于单片机与CTM900-C的连接和软件的编写。STC89C51单片机具有一个USBRT( 通用异步串行接口) , 其中一个与CTM900-C模块相连, 进行数据和AT命令的传输, 另一个与终端芯片的串口相连, 与终端进行通信。三个方案进行比较后, 我选择地三个方案, 能更快捷的做出实物, 而且能用在多方面的系统当中去。3.2 GPRS通信系统的硬件设计方案系统采用华为公司的内部嵌有TCP/IP协议栈的GPRS通信模块GTM900-C和STC89C51单片机, 二者的串口均支持RS-232通信标准。核心设计在于单片机与CTM900-C的连接和软件的编写。STC89C51单片机具有一个USBRT( 通用异步串行接口) , 其中一个与CTM900-C模块相连, 进行数据和AT命令的传输, 另一个与终端芯片的串口相连, 与终端进行通信, CTM900-C模块外部需要安装天线, 如图1所示。STC89C51单片机控制CTM900-C模块发送和接受数据, 在软件中采用串行口的中断来实现收发数据和转发数据。图3.2 系统硬件框图3.2.1 系统总体功能概述利用单片机控制的GPRS通信网络, 终端和主台的所有交换信息经过中国移动的数据通信服务中心, 在移动的数据服务中心和供电局配电中心之间申请VPN专网, 并在电力局配电中心建立中心主站, 所有终端设备经过GPRS网络及移动数据中心连至该中心主站, 实现终端和主站的实时在线连接。该系统的主要功能: 全自动数据抄收 故障信息主动上报 实时巡检表计参数 自动电量平衡分析 及时发现表计被非法侵入及窃电行为当然这个通信系统就会是这些方案实现的基础和核心。现如今, 这种基于单片机的GPRS通信系统大多都用在3.2.2 单片机的用途和使用单片机又称单片微控制器, 它不是完成某一个逻辑功能的芯片, 而是把一个计算机系统集成到一个芯片上。概括的讲: 一块芯片就成了一台计算机。它的体积小、 质量轻、 价格便宜、 为学习、 应用和开发提供了便利条件。同时, 学习使用单片机了解计算机原理与结构的最佳选择。能够说, 二十世纪跨越了三个”电”的时代, 即电气时代、 电子时代和现已进入的电脑时代。不过, 这种电脑, 一般是指个人计算机, 简称PC机。它由主机、 键盘、 显示器等组成。还有一类计算机, 大多数人却不怎么熟悉。这种计算机就是把智能赋予各种机械的单片机( 亦称微控制器。顾名思义, 这种计算机的最小系统只用了一片集成电路, 即可进行简单运算和控制) 。因为它体积小, 一般都藏在被控机械的”肚子”里。它在整个装置中, 起着有如人类头脑的作用, 它出了毛病, 整个装置就瘫痪了。现在, 这种单片机的使用领域已十分广泛, 如智能仪表、 实时工控、 通讯设备、 导航系统、 家用电器等。各种产品一旦用上了单片机, 就能起到使产品升级换代的功效, 常在产品名称前冠以形容词”智能型”, 如智能型洗衣机等。现在有些工厂的技术人员或其它业余电子开发者搞出来的某些产品, 不是电路太复杂, 就是功能太简单且极易被仿制。究其原因, 可能就卡在产品未使用单片机或其它可编程逻辑器件上。在计算机出现以前, 有不少能工巧匠做出了不少精巧的机械。 进入电器时代后, 人们借助电气技术实现了自动控制机械, 自动生 产线甚至自动工厂, 而且大大地发展了控制理论。然而, 在一些大 中型系统中自动化结果均不理想。只有在计算机出现后, 人们才见 到了希望的曙光。如今借助计算机逐渐实现了人类的梦想。可是, 计算机出现后的相当长的时间里, 计算机作为科学武器, 在科学的 神圣殿堂里默默地工作, 而工业现场的测控领域并没有得到真正的 应用。只有在单片机( Microcontroller) 出现后, 计算机才真正 地从科学的神圣殿堂走入寻常百姓家, 成为广大工程技术人员现代 化技术革新, 技术革命的有利武器。当前, 单片机在民用和工业测 控领域得到最广泛的应用。彩电, 冰箱, 空调, 录像机, VCD, 遥 控器, 游戏机, 电饭煲等无处不见单片机的影子, 单片机早已深深 地溶入我们每个人的生活之中。单片机能大大地提高这些产品的智能性, 易用性及节能性等主要性能指标, 给我们的生活带来舒适和方便的同时, 在工农业生产 上也极大地提高了生产效率和产品质量。 单片机按用途大致上可分为两大类: 1. 通用型单片机2. 专用型单片机专用型单片机是指用途比较专一, 出厂时程序已经一次性固化好, 不能再修改的单片机。例如电子表里的单片机就是其中的一种。 其生产成本很低。通用型单片机的用途很广泛, 使用不同的接口电路及编制不同的应用程序就可完成不同的功能。小到家用电器仪器仪表, 大到机器设备和整套生产线都可用单片机来实现自动化控制。3.2.3 单片机STC89C51简介本设计采用的是STC89C51系列单片机。STC89C51系列单片机是宏晶科技推出的新一代超强抗干扰/高速/低功耗的单片机, 是MCS-51系列单片机的派生产品; 它们在指令系统中、 硬件系统和片内资源与标准的8052单片机完全兼容, DIP-40封装系列与8051为pin-to-pin兼容, 指令代码是与8051完全兼容的单片机。STC89C51单片机具有增强型12时钟/机器周期、 6时钟机器/周期任意选择, 工作电压为5.5V-3.4V( 5V单片机) /3.8V-2.0V( 5V单片机) ; 工作频率范围: 0-40MHZ, 相当于普通8051的0-80MHZ。实际频率可达48MHZ。用户应用程序空间为4K/8K/13K/16K/20K/32K/64K字节 ; 片上集成1280字节/512字节RAM; 有32/36个通用I/O口, P1/P2/P3/P4是准双向口; 集成ISP( 在系统可编程) /IPA( 在应用可编程) , 无需专用的编程器/仿真器, 可经过串行口( P3.0/P3.1) 直接下载用户程序, 8K程序3秒就能够完成一片, 具备EEPROM功能, 工作温度范围在0-750, 共有3个16位定时器/计数器, 其中定时器T0还能够当成2个8位定时器使用; 封装形式有DIP-40, PLCC-44, PQFP-44等。3.2.4 GPRS模块简介及应用基于GPRS的IP协议提供了与互联网”永远在线”的可能性, 使之成为一种节约成本的选择。为了开发基于IP协议的应用, 系统设计师需要同时通晓无线网络和TCP/IP。各种各样的接入技术被运用于无线网络。在FDMA技术中, 每个用户被分配一个频率, 而TDMA技术则经过实践分隔用户。在CDMA技术中, 所有用户在痛一时间使用同一个频段发送信号, 分隔用户经过各自被分配到的为一代吗来实现。在2G系统中, 数据传输主要是经过电路交换, 既一个被分配给用户的传输信道, 当一个用户完成传输任务, 让出信道后, 该传输信道才被提供给其它用户使用。由于促发性是数据业务的基本特征, 当一个用户不在有数据传输时, 宽带就处于荒废状态中。在分组交换系统中, 所有用户分享同一个信道, 用户则能够实现多路复用的功能。当一个用户没有需要传输数据的时候, 信道就会被其它用户所使用。信息包的传输方式可经过媒体存储控制( MAC) 协议被编排。在互联网上的信息包传输全部基于IP协议。无线网络将于互联网结合, 信息包经过无线媒介传送至基于IP协议的网络, 在传输前, 为了能直接到达指定的目的地, 数据包必须根据TCP/IP协议封装。在GPRS网络中就是采用IP协议进行传输。3.2.5 CTM900-CGPRS模块简介CTM900-C是华为公司生产的一款双频段EGSM900/GSM1800的通信模块, 它的最大发射功率为EGSM900 Class4( 2W) 和GSM1800 Class1( 1W) , 它正常的工作温度在-20+70之间, 平均带电电流为3.5mA, 它支持的协议有GSM/GPRS Phase2/2+和华为GT800协议, 在此模块的基础上, 可进行GPRS数据传输, 具有支持短消息服务等功能, 采用3.8V电压供电, 多外可提供多种接口, 如天线接口、 模拟音频接口、 异步串行接口、 SIM卡接口等, 也支持12C通信, 内部集成了TCO/IP协议栈, 支持多链接, 提供ACK应答, 提供打容量缓存, 因此采用此芯片会大大降低低微控制器编程工作的难度。3.3 GPRS通信系统的软件设计方案系统软件采用C语言编写, 在IAR环境下编译。由于本系统是远程管理终端的一个模块, 因此在程序的编写中要遵守一定的协议, 这样才能保证正确通信。程序的主题是如何控制CTM900-C的AT命令对CTM900-C进行初始设置和信息数据的处理。程序总体上能够分为以下两个模块, 一是CPRS连接的出师设置, 二就是判断数据以及发送。主程序吧这些程序块有机的结合到一起, 相互控制。3.3.1 连接的建立GPRS模块连接到Internet和GPRS网络实现的过程如下: a) 单片机软件控制GPRS模块开机, 等待此模块正常启动。b) 经过单片机和CTM900-C模块连接的串口, 向CTM900-C模块写入相应的
